Розетки Schneider Electric с заземляющим контактом обеспечивают безопасное подключение электроприборов в помещениях с повышенными требованиями к электробезопасности. Они подходят для жилых и коммерческих объектов, где требуется надежное заземление по стандарту ГОСТ Р 50571.5-94 (IEC 60364-5-54). Механизмы серии Schneider Electric отличаются продуманной конструкцией: винтовые клеммы с антикоррозийным покрытием, усиленное основание, маркировка клемм для облегчения монтажа.
Перед началом установки следует отключить электропитание на распределительном щите и убедиться в отсутствии напряжения на проводах с помощью индикатора. Для подключения потребуется кабель типа ВВГнг 3×2,5 мм² или аналогичный, обеспечивающий линию фаза–ноль–заземление. Заземляющий провод (жёлто-зелёный) подключается к центральному контакту розетки, маркированному символом PE или заземление.
Монтаж выполняется в подрозетник глубиной не менее 45 мм. Контактные клеммы затягиваются крестовой отверткой с усилием не более 0,8 Н·м, чтобы избежать повреждения медных жил. Корпус механизма фиксируется в подрозетнике монтажными лапками или саморезами. После подключения всех проводов необходимо визуально проверить надёжность контактов и отсутствие оголённых участков проводников.
В завершение установка завершается декоративной рамкой и повторной подачей питания. Проверку корректности подключения и работы заземления можно провести с помощью тестера розеток или мультиметра, измеряя сопротивление между заземляющим и нулевым контактом – оно должно быть минимальным (менее 1 Ом).

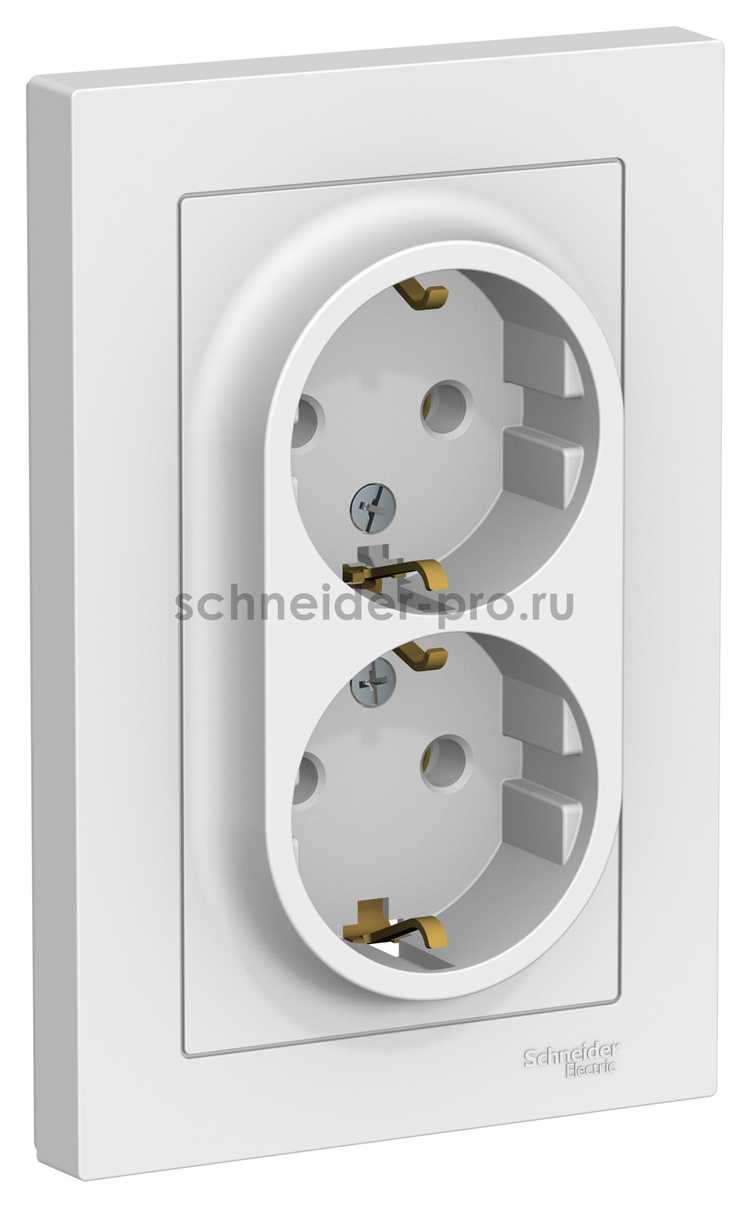

Выбор подходящей модели розетки Schneider Electric с заземлением
Перед покупкой необходимо определить тип помещения и предполагаемую нагрузку. Для жилых комнат подойдут модели серии Schneider Electric Odace или AtlasDesign, рассчитанные на ток до 16 А. Эти розетки имеют стандартную глубину монтажа 40–45 мм и совместимы с большинством подрозетников.
Если розетка будет установлена в кухне или ванной комнате, выбирайте модели с классом защиты не ниже IP44, например, серии Schneider Electric Merten Aquadesign. Они устойчивы к влаге и пыли, оснащены защитными шторками и герметичной крышкой.
Для подключения мощных электроприборов – стиральной машины, духового шкафа, бойлера – необходима розетка с заземлением и усиленными контактами. Рекомендуется использовать модели с латунными зажимами и возможностью подключения кабеля сечением до 2,5 мм². Подходящий вариант – розетки серии Schneider Electric Glossa с усиленным корпусом из термостойкого пластика.

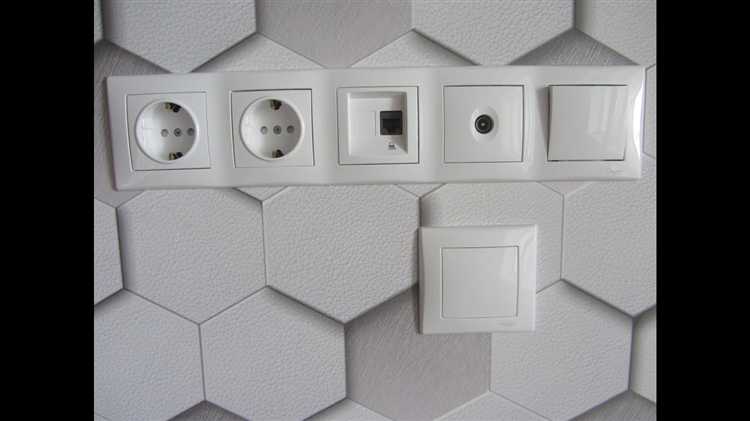

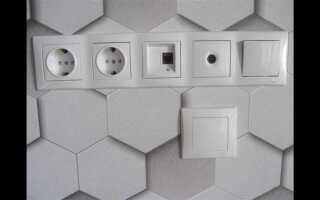

Если планируется установка в блоке с другими механизмами (выключателями, диммерами), убедитесь в наличии совместимости по размеру и монтажной платформе. Большинство серий Schneider Electric модульные и монтируются в универсальные рамки, но важно проверить точную модель.
Обратите внимание на способ подключения: винтовые клеммы предпочтительны при частом демонтаже, пружинные – при быстром монтаже и надежной фиксации провода без поджима. У моделей серии Unica предусмотрены оба варианта.
Подготовка инструментов и материалов для монтажа
Перед установкой розетки Schneider Electric с заземляющим контактом необходимо подготовить точный набор инструментов и материалов. Это обеспечит безопасный и корректный монтаж без дополнительных остановок.
- Отвертка-индикатор: для проверки отсутствия напряжения на проводах перед началом работ.
- Крестовая и плоская отвертки: для демонтажа старой розетки и крепления новой.
- Монтажный нож: для аккуратной зачистки изоляции с проводов без повреждения жил.
- Бокорезы: для укорачивания проводов и удаления повреждённых участков.
- Стриппер: ускоряет и упрощает снятие изоляции с точным контролем длины зачистки.
- Уровень: позволяет установить розетку строго горизонтально, особенно при установке в рамку с другими элементами.
- Изолента или термоусадка: для дополнительной защиты оголённых соединений при необходимости.
Материалы:
- Розетка Schneider Electric с заземлением: выбирайте модель с подходящей степенью защиты (не ниже IP20 для жилых помещений, IP44 и выше – для влажных зон).
- Подрозетник: пластиковый или металлический в зависимости от типа стены. Диаметр – стандартный 68 мм.
- Монтажные винты: подойдут винты М4 длиной 40–50 мм с плоской головкой.
- Медные провода сечением 2,5 мм²: для подключения фазного, нулевого и заземляющего контактов согласно ПУЭ.
Убедитесь, что на автомате соответствующей группы отключено напряжение, и зафиксируйте это индикаторной отверткой. Работы следует проводить в перчатках с диэлектрической защитой.
Отключение электричества и проверка отсутствия напряжения
Перед началом установки розетки Schneider Electric с заземлением необходимо полностью обесточить рабочую зону. Для этого отключите соответствующий автоматический выключатель в распределительном щите. Если маркировка автоматов отсутствует, отключите общий вводной автомат на квартиру или дом.
После отключения подачу напряжения необходимо проконтролировать. Для проверки используйте двухполюсный индикатор напряжения – только он даёт достоверный результат. Однополюсные пробники и отвёртки-индикаторы могут показать ложное присутствие напряжения из-за наведённого потенциала.
Проверьте индикатор на заведомо рабочей розетке, чтобы убедиться в его исправности. Затем проверьте все три контакта в установочной коробке: фазу, ноль и заземление. Между фазой и нулём, фазой и землёй должно отсутствовать напряжение. При любом показании выше 12 В работу продолжать нельзя – причина остаточного напряжения должна быть устранена.
Не прикасайтесь к проводам руками, даже если уверены в отключении питания. Электробезопасность требует проверки каждого шага. Убедившись в отсутствии напряжения, можно приступать к демонтажу старой розетки или установке новой.
Демонтаж старой розетки и подготовка монтажного отверстия
Перед началом демонтажа отключите питание на электрощите, убедившись в отсутствии напряжения с помощью бесконтактного индикатора. Не используйте отвертку или другие инструменты до подтверждения полной безопасности.
Снимите внешнюю рамку старой розетки, аккуратно поддев её плоской отверткой. После этого открутите крепежные винты, удерживающие механизм розетки в подрозетнике. Извлеките механизм, не повредив проводку.
Осмотрите состояние проводов. Если изоляция треснула или провода окислились, обрежьте поврежденные участки и зачистите жилы заново. Используйте инструмент с ограничителем, чтобы не повредить медную или алюминиевую жилу.
Проверьте габариты подрозетника. Для установки розеток Schneider Electric с заземлением требуется стандартный круглый подрозетник диаметром 68 мм и глубиной не менее 45 мм. При необходимости замените старый подрозетник, особенно если он деформирован или не обеспечивает жесткой фиксации.
Убедитесь, что монтажное отверстие чистое, без остатков штукатурки, пыли и крошки. При наличии щелей используйте гипсовый раствор для плотной посадки подрозетника. Дайте раствору полностью застыть перед началом установки новой розетки.
Наличие заземляющего провода – обязательное условие. Он должен быть четко идентифицирован (чаще всего это провод с желто-зеленой изоляцией) и отделён от фазного и нулевого. При отсутствии заземления установка заземлённой розетки запрещена.

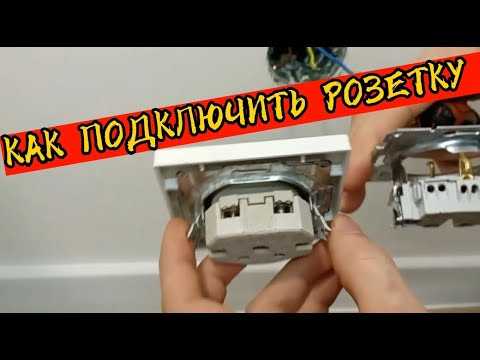

Подключение фазного, нулевого и заземляющего проводов
Перед подключением убедитесь, что питание отключено автоматическим выключателем на щитке. Используйте индикаторную отвертку или мультиметр для проверки отсутствия напряжения.
Фазный провод (обычно коричневый или черный) подключается к правому клеммному зажиму розетки Schneider Electric. Клемма обозначается латинской буквой «L». Затяните винт до упора, избегая перетягивания, чтобы не повредить проводник.
Нулевой провод (синий) подсоединяется к левому зажиму с маркировкой «N». Следите за тем, чтобы изоляция не попадала под контактную пластину. Контакт должен быть надежным, без люфта.
Заземляющий провод (жёлто-зелёный) крепится к центральной клемме, обозначенной символом заземления. При наличии двойной заземляющей клеммы (в некоторых моделях) рекомендуется использовать обе для повышения надежности соединения.
Допустимая длина зачищенного конца провода – не более 10 мм. При использовании многожильных проводов обязательно применяйте наконечники НШВИ. После монтажа проверьте плотность зажима каждого провода, легким покачиванием убедитесь в отсутствии люфта.
После подключения закройте корпус розетки и зафиксируйте её в монтажной коробке винтами. Только после этого подавайте питание и проверяйте работоспособность.

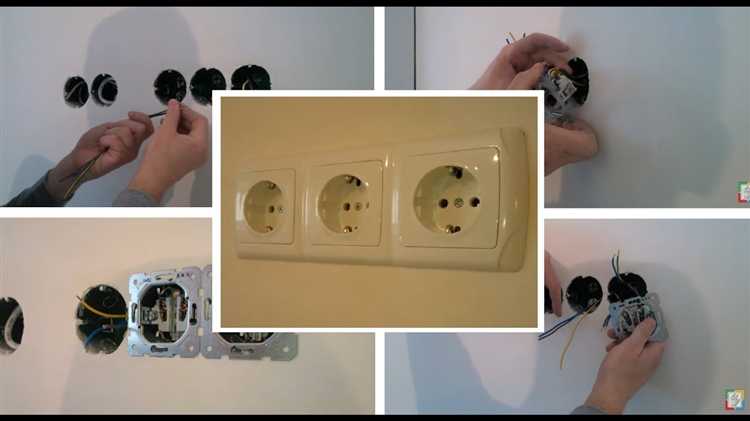

Фиксация розетки в подрозетнике и сборка корпуса
После подключения проводов и проверки надежности контактов приступайте к установке розетки в подрозетник. Убедитесь, что подрозетник прочно закреплен в стене и соответствует диаметру монтажного отверстия (обычно 68 мм для стандартных моделей Schneider Electric). Вставьте розетку в подрозетник так, чтобы крепежные лапки вошли в специальные пазы и надежно зафиксировались. Для моделей с винтовым креплением используйте отвертку с подходящим шлицем, чтобы закрепить корпус ровно и без перекосов, избегая чрезмерного усилия, способного повредить пластик.
Проверьте, что заземляющий контакт на розетке плотно соприкасается с соответствующей частью подрозетника, обеспечивая надежное соединение. При наличии дополнительных защитных шторок убедитесь в их правильной работе – они должны открываться при вставке вилки и закрываться после извлечения.
После фиксации розетки прикрепите декоративную рамку. Для этого аккуратно защелкните ее по краям корпуса, не применяя силу, чтобы избежать повреждений. Завершите установку проверкой вертикального и горизонтального положения розетки с помощью строительного уровня. В случае необходимости отрегулируйте положение подрозетника, чтобы обеспечить ровный монтаж корпуса.
Проверка подключения и тестирование розетки после установки
Используйте мультиметр в режиме измерения напряжения между фазой и нулём. Нормальное значение в бытовой сети – 220–230 В переменного тока. Замер между фазой и заземлением должен показывать аналогичное напряжение, а между нулём и заземлением – напряжение не выше 5 В.
Проверьте целостность цепи заземления специальным тестером заземления или с помощью индикаторной отвёртки: при правильном подключении индикатор горит только на фазе, отсутствует подсветка на нуле и заземлении.
Тест на короткое замыкание и правильность подключения проводов проводится с помощью тестера розеток, который отображает состояние цепи, наличие фазы, нуля и заземления, а также выявляет ошибки соединений.
После проверки электрических параметров выполните функциональный тест – подключите нагрузку с известным потреблением (например, лампу или зарядное устройство). Устройство должно работать стабильно без прерываний и искр.
Особое внимание уделите надёжности крепления розетки в коробке и плотности контактов проводов, чтобы избежать перегрева и возникновения искрения при нагрузке.
Вопрос-ответ:
Какие инструменты потребуются для установки розетки Schneider Electric с заземлением?
Для монтажа розетки с заземлением понадобятся следующие инструменты: отвертка с плоским и крестовым лезвием, индикатор напряжения для проверки отсутствия тока, кусачки для проводов, стриппер (съемник изоляции), а также уровень для правильного выравнивания розетки. Желательно иметь изоленту и дополнительные крепежные элементы.
Как правильно подключить заземляющий провод к розетке Schneider Electric?
Заземляющий провод подключается к специальному контакту на корпусе розетки, обычно обозначенному символом заземления или зеленым цветом. Перед этим нужно зачистить изоляцию провода на 8–10 мм, затем надежно закрепить провод в клемме, обеспечив плотный контакт. Важно убедиться, что заземляющий провод подключен к общей системе заземления дома, чтобы обеспечить защиту от поражения электрическим током.
Можно ли самостоятельно заменить старую розетку на модель Schneider Electric с заземлением? Какие меры предосторожности нужно соблюдать?
Замена розетки возможна своими руками, если есть базовые навыки работы с электроприборами. Прежде всего нужно отключить питание на соответствующем автоматическом выключателе и проверить отсутствие напряжения с помощью индикатора. Следует работать аккуратно, не допуская коротких замыканий и контакта оголённых проводов. Если сомневаетесь в своих умениях, лучше обратиться к квалифицированному электрику, чтобы избежать рисков и обеспечить надежную установку.
Почему важно использовать розетки с заземлением от Schneider Electric в жилых помещениях?
Использование розеток с заземлением помогает предотвратить поражение электрическим током и снижает риск повреждения подключенных приборов при пробое на корпус. Модель от Schneider Electric отличается надежным качеством и долговечностью, что обеспечивает безопасность эксплуатации электросети в доме. Заземление служит дополнительной защитой, особенно в помещениях с повышенной влажностью, таких как кухня или ванная комната.
