Правильное закрепление дренажного насоса в колодце обеспечивает стабильную работу оборудования и предотвращает его смещение под воздействием потока воды. К основным методам крепления относят фиксацию с помощью металлических скоб, использование анкеров и установку на специальные опорные конструкции.
Металлические скобы закрепляются на стенках колодца и фиксируют насос за корпус, предотвращая его падение или смещение. Для этого применяют коррозионно-устойчивую сталь, чтобы обеспечить долговечность крепления в условиях влажности.
Анкеры вводятся в стенки или дно колодца, служат точками крепления для тросов или цепей, к которым подвешивают насос. Такой способ удобен для глубоких колодцев, где требуется надежная фиксация без риска повреждения оборудования при подъеме или опускании.
Опорные конструкции представляют собой рамы или площадки из нержавеющего металла или пластика, на которые устанавливают насос. Они предотвращают контакт корпуса с грунтом и облегчают обслуживание, снижая риск засорения и механических повреждений.
Выбор места установки насоса для надежной фиксации
Правильное место для установки дренажного насоса в колодце определяется глубиной воды, типом основания и конструкцией колодца. Насос следует располагать так, чтобы минимизировать воздействие осадков и крупного мусора, а также обеспечить устойчивость фиксации.
Оптимально устанавливать насос на ровном и твердом основании с минимальным уклоном. Идеально подходит бетонная плита или плотно утрамбованный песок с гравием толщиной не менее 10 см. Это предотвратит смещение и позволит закрепить насос крепежными элементами.
Расположение насоса в нижней части колодца, на глубине не менее 10–15 см от дна, снизит риск засорения при подъемах и спадах уровня воды. При наличии в колодце осадочных отложений необходимо предусмотреть регулярную очистку или установить защитный фильтр.
Важно учитывать расстояние до стенок колодца – минимально 20 см для обеспечения доступа и предотвращения соприкосновения с влажными поверхностями, что увеличит срок службы крепежа и корпуса насоса.
При креплении следует избегать зон с неустойчивым грунтом или скоплениями ила. Если дно неровное, рекомендуется создание дополнительной платформы с фиксацией к стенам колодца.
При глубине колодца свыше 2 метров стоит рассмотреть использование направляющих труб или специальных монтажных рам, которые обеспечивают стабильную вертикальную фиксацию и упрощают демонтаж для обслуживания.
Использование крепежных скоб для стабилизации насоса
Крепежные скобы обеспечивают надежное фиксирование дренажного насоса внутри колодца, снижая риск смещения и вибраций во время работы. Для монтажа применяют металлические или пластиковые скобы, устойчивые к коррозии и воздействию влаги.
Размер скоб выбирают с учётом диаметра корпуса насоса и внутреннего диаметра колодца, чтобы обеспечить плотное прилегание без деформации оборудования. Обычно рекомендуют использовать скобы шириной на 10-15 мм больше корпуса насоса для равномерного распределения давления.
Установка выполняется с опорой на стенки колодца. Скобы закрепляют через отверстия или специальные крепежные точки на насосе, используя антикоррозийные болты и гайки. Важно контролировать плотность прижима – излишнее усилие способно повредить корпус или вызвать деформацию, недостаточное – привести к смещению.
Для повышения устойчивости допускается использование нескольких пар скоб на разной высоте, особенно в глубоких колодцах или при работе с мощными насосами. Скобы размещают симметрично, чтобы исключить перекос и обеспечить стабильное положение.
Регулярный осмотр крепежа необходим для предотвращения ослабления элементов и предотвращения вибрационных повреждений. Рекомендуется проводить проверку и подтяжку после первых 2-3 циклов работы и затем – ежеквартально.

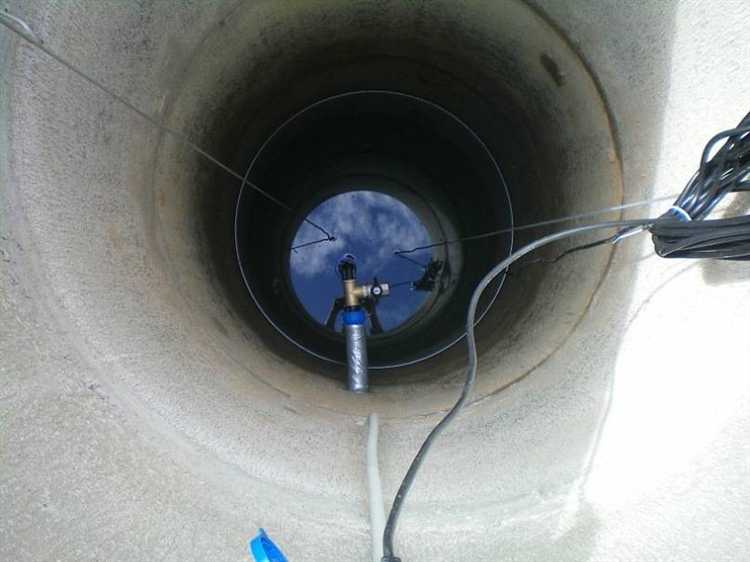

Монтаж подвесных креплений на тросах или цепях
Подвесное крепление дренажного насоса предусматривает фиксацию на стальных тросах или цепях, устойчивых к коррозии и механическим нагрузкам. Диаметр троса выбирается исходя из веса насоса и условий эксплуатации, обычно не менее 6 мм для насосов мощностью до 1,5 кВт. Цепи применяются с классом прочности не ниже 8, чтобы исключить растяжение и деформации.
Для монтажа крепления на тросах используются специальные карабины или тросовые зажимы, обеспечивающие надежное сцепление и простоту регулировки длины подвеса. При использовании цепей крепление выполняется через звенья с помощью сварки или болтовых соединений, что гарантирует стабильность положения насоса.
Тросы и цепи фиксируются в верхней части колодца к анкерным креплениям, надежно закрепленным в бетонной или металлической конструкции. Для снижения вибраций и предотвращения повреждений корпуса насоса рекомендуется использовать амортизирующие элементы или резиновые накладки на местах соприкосновения крепления с насосом.
Оптимальная высота подвеса насоса – такова, чтобы насос не касался дна колодца и имел зазор не менее 10 см для предотвращения засорения входного патрубка илом и крупными частицами. После монтажа необходимо проверить надежность крепления и устойчивость положения насоса при запуске и работе.
Применение грузов для фиксации дренажного насоса на дне колодца
Для устойчивого размещения дренажного насоса на дне колодца используют специальные грузы, которые предотвращают смещение и вибрацию во время работы. Оптимальный вес груза зависит от мощности и массы насоса, а также силы напора воды. Обычно вес грузов выбирают в диапазоне от 5 до 15 кг, чтобы обеспечить надежную фиксацию без излишней нагрузки на конструкцию.
Грузы изготавливают из бетона, стали или металла с антикоррозийным покрытием. Рекомендуется использовать бетонные блоки с металлической арматурой внутри для прочности и устойчивости. Размеры грузов должны обеспечивать плотное прилегание к основанию колодца, не оставляя зазоров, где насос мог бы сдвинуться.
Фиксация груза к насосу выполняется с помощью прочных нейлоновых ремней или металлических скоб, которые не ржавеют и выдерживают постоянное воздействие влаги. Крепежные элементы необходимо проверять каждые 3-6 месяцев, особенно при сильном потоке воды или работе в условиях высокой турбулентности.
Расположение груза на дне колодца должно быть симметричным, чтобы распределять нагрузку равномерно и не создавать перекосов. Важно обеспечить небольшой зазор между грузом и насосом для предотвращения трения, которое может привести к повреждениям корпуса и ухудшению работы.
Перед установкой груза рекомендуется очистить дно колодца от ила и мусора, чтобы повысить сцепление и избежать скольжения. В случае больших глубин или сильных потоков воды применяют комбинированные системы фиксации, включая анкеры и растяжки, дополнительно закрепляющие насос.
Фиксация насоса с помощью бетонной подушки
Для обеспечения устойчивости дренажного насоса в колодце применяется бетонная подушка, которая предотвращает смещение и вибрацию оборудования. Оптимальная толщина подушки составляет 10–15 см, с обязательным армированием сеткой из арматуры диаметром 6–8 мм с ячейкой 15×15 см.
Размер подушки должен превышать площадь основания насоса минимум на 20 см с каждой стороны, чтобы распределять нагрузку равномерно и снижать риск оседания. Перед заливкой бетонной смеси основание колодца очищают от грязи и мусора, устраняют воду и наносят гидроизоляционный слой для защиты бетона от влаги.
Для заливки используют бетон марки не ниже М250, с показателем водоцементного отношения 0,45. После заливки поверхность выравнивают и уплотняют вибратором или трамбовкой для исключения пустот и трещин.
Высыхание бетона должно происходать при температуре не ниже +5°C и относительной влажности воздуха около 60%. Рекомендуется выдержать бетон подушки не менее 7 суток перед установкой насоса для достижения минимальной прочности.
Для дополнительной фиксации насоса к подушке применяют анкерные болты диаметром 12–16 мм, которые устанавливают в бетонную смесь до ее застывания с шагом 25–30 см по периметру основания насоса. Крепление болтов к корпусу насоса выполняют с использованием виброизоляционных прокладок из резины толщиной 5–8 мм.
Установка виброизоляторов для предотвращения смещения
Виброизоляторы снижают передачу вибраций от работающего дренажного насоса на стенки колодца, что минимизирует риск смещения и повреждений конструкции. Их установка требует точного подбора и правильного монтажа.
- Выбор типа виброизоляторов: оптимальны резиновые опоры с металлической основой или пружинные амортизаторы, выдерживающие нагрузку насоса и воздействие влаги.
- Расположение: виброизоляторы размещают под корпусом насоса на равном расстоянии друг от друга, чтобы обеспечить равномерное распределение веса и стабилизацию.
- Крепление: опоры фиксируют на фундаменте колодца или на подставке, исключая прямой контакт насоса с бетоном и предотвращая скольжение.
- Толщина и жесткость: подбирают с учетом массы оборудования и уровня вибраций; слишком мягкие не обеспечат устойчивость, слишком жесткие – не гасить колебания.
- Регулярный осмотр: проверка состояния виброизоляторов необходима каждые 6 месяцев для выявления износа или деформаций.
Правильная установка виброизоляторов увеличивает срок службы насоса и предотвращает его смещение даже при длительной эксплуатации и резких перепадах нагрузки.
Проверка и корректировка крепления при эксплуатации
Регулярный осмотр крепления дренажного насоса снижает риск аварий и обеспечивает стабильную работу системы. Рекомендуется проводить проверку не реже одного раза в месяц, особенно в периоды активной эксплуатации.
- Визуальный контроль фиксирующих элементов:
- Осмотрите крепежные болты, хомуты и кронштейны на предмет коррозии, деформаций и ослабления.
- Обратите внимание на следы вибрации или трещины в местах крепления.
- Проверка устойчивости насоса:
- Попытайтесь слегка сдвинуть насос вручную, чтобы выявить люфт.
- При обнаружении подвижности затяните крепежные элементы с моментом, указанным в технической документации насоса (обычно 10–15 Н·м).
- Корректировка положения насоса:
- Убедитесь, что насос установлен строго вертикально – отклонение более 3° может снизить эффективность работы и ускорить износ подшипников.
- При необходимости используйте регулируемые крепления или прокладки для выравнивания.
- Контроль вибрации и шума:
- Зафиксируйте уровень вибрации с помощью виброметра; показатели свыше 2 мм/с требуют проверки крепления и балансировки ротора.
- Повышенный шум указывает на возможные проблемы с фиксацией или износ уплотнений.
- Обслуживание уплотнителей и прокладок:
- Проверяйте состояние резиновых уплотнителей на креплениях – изношенные заменяйте своевременно.
- Обрабатывайте металлические части антикоррозионными средствами при необходимости.
После проведения корректировок рекомендуется повторно проверить работу насоса в течение первых 24 часов эксплуатации для контроля надежности крепления.
Вопрос-ответ:
Какие методы крепления дренажного насоса в колодце считаются наиболее надежными?
Чаще всего для фиксации дренажного насоса используют монтаж на специальные направляющие или крепежные скобы, закреплённые на стенках колодца. Это обеспечивает стабильное положение оборудования и защищает его от смещения под действием потока воды. Также распространены варианты с подвеской на тросах или цепях, что позволяет легко опускать и поднимать насос для обслуживания.
Можно ли закрепить дренажный насос на дне колодца без дополнительных крепежных элементов?
Технически насос можно просто опустить на дно, но такой способ не всегда безопасен. Без фиксации насос может смещаться, переворачиваться и засоряться, что ухудшит его работу и приведёт к быстрому износу. Поэтому специалисты рекомендуют использовать хотя бы минимальное крепление, чтобы стабилизировать положение и упростить обслуживание.
Как влияет способ крепления насоса на срок его службы и удобство эксплуатации?
Выбранный способ крепления напрямую отражается на надёжности и долговечности оборудования. Надёжная фиксация исключает вибрации и случайные смещения, которые могут вызвать повреждения корпуса или электрики. Кроме того, удобное крепление облегчает регулярный осмотр и ремонт, поскольку насос можно быстро снять и установить обратно без лишних усилий и риска повреждения.
Какие материалы чаще всего применяют для изготовления крепежа дренажных насосов в колодцах?
Для крепежа используют коррозионно-устойчивые материалы, такие как нержавеющая сталь или оцинкованная сталь, поскольку колодец — влажная среда, способствующая быстрому разрушению обычных металлов. Также применяют специальные пластиковые и композитные элементы, устойчивые к воздействию воды и химических веществ, что увеличивает срок эксплуатации крепления.
Какие ошибки следует избегать при установке дренажного насоса в колодце?
Одной из распространённых ошибок является недостаточная фиксация, из-за которой насос смещается и может повредиться. Также важно не устанавливать насос слишком близко к стенкам колодца, чтобы избежать попадания мусора и ухудшения всасывания воды. Нельзя забывать про правильное размещение кабеля, чтобы он не перекручивался и не мешал работе оборудования. Важно соблюдать рекомендации производителя по монтажу и креплению, чтобы обеспечить стабильную работу насоса.
Какие способы крепления дренажного насоса в колодце считаются наиболее надежными для предотвращения его смещения во время работы?
Для надежной фиксации дренажного насоса в колодце обычно применяют механические крепления, такие как специальные кронштейны или монтажные скобы, которые закрепляются на стенках колодца. Также используют подвесные конструкции с тросами или цепями, позволяющими регулировать высоту насоса. Важно, чтобы крепления обеспечивали устойчивость насоса при вибрации и гидравлических нагрузках, а также были защищены от коррозии и воздействия воды. Такие методы помогают избежать смещения оборудования и повреждений при эксплуатации.
Как правильно подготовить место установки и закрепления дренажного насоса в колодце, чтобы продлить срок его службы?
Перед установкой необходимо очистить дно колодца от ила и мусора, чтобы насос не подвергался засорению. Для крепления часто делают основание из бетонной плиты или укладывают устойчивую металлическую рамку, которая уменьшает вибрацию и предотвращает контакт насоса с дном. Крепежные элементы должны быть подобраны с учетом материала колодца и условий эксплуатации — например, использовать нержавеющую сталь или оцинкованные детали для защиты от ржавчины. Также рекомендуется предусмотреть возможность легкого демонтажа насоса для технического обслуживания.
