Измерительные трансформаторы тока предназначены для точного преобразования значений тока в цепях высокого напряжения в измеряемые значения, пригодные для контрольно-измерительных приборов и систем защиты. Главные требования к ним включают обеспечение высокой точности, стабильности параметров и надежности при эксплуатации в различных условиях.
Основные характеристики трансформаторов тока – класс точности, коэффициент трансформации, нагрузочная способность и термическая стойкость. Класс точности определяется пределами допускаемой погрешности измерений и должен соответствовать установленным стандартам, например, ГОСТ Р 51317.4.2-99 или международному IEC 60044-1.
Коэффициент трансформации выбирается исходя из максимального рабочего тока и требований к приборам учета или защиты. Нагрузочная способность трансформатора определяет максимально допустимую мощность измерительной цепи без снижения точности. Термическая устойчивость обеспечивается подбором материалов и конструктивных решений для работы в условиях перегрузок и повышения температуры.
Нормы точности и классы измерительных трансформаторов тока
Точность измерительных трансформаторов тока определяется классом точности, который отражает максимально допустимую погрешность при номинальных условиях работы. Эти нормы регламентируются государственными стандартами и техническими условиями.
- Классы точности: 0,1; 0,2; 0,5; 1,0; 3,0. Чем ниже цифра, тем выше точность трансформатора.
- Класс 0,1 и 0,2 применяется в приборах для высокоточных измерений и коммерческого учета электроэнергии.
- Класс 0,5 и 1,0 используется в системах автоматического управления и защиты, где необходима достаточно высокая точность без избыточных затрат.
- Класс 3,0 предназначен для контроля общих параметров и в случаях, где точность не является критичной.
При выборе класса точности учитываются условия эксплуатации и назначение трансформатора. Например, в системах учета электроэнергии требования к точности выше, чем в системах релейной защиты.
Для каждого класса точности нормируются следующие параметры:
- Максимально допустимая относительная погрешность по току в диапазоне нагрузок.
- Максимально допустимая относительная погрешность по фазовому сдвигу.
- Границы нагрузок и токов, при которых сохраняется заявленная точность.
- Номинальный ток первичной и вторичной обмоток.
Допускается, что при нагрузках ниже 5% номинального значения точность может снижаться. Важно контролировать соответствие трансформатора заявленному классу при испытаниях на заводе и в процессе эксплуатации.
При монтаже и эксплуатации рекомендуется соблюдать следующие правила:
- Подключать трансформаторы только к нагрузкам, соответствующим указанным в паспорте.
- Избегать превышения номинальных токов, чтобы не допустить искажения сигнала и повреждения прибора.
- Проводить регулярные поверочные испытания с применением стандартных методик.
- Обеспечивать защиту от внешних воздействий, которые могут повлиять на магнитные характеристики сердечника.

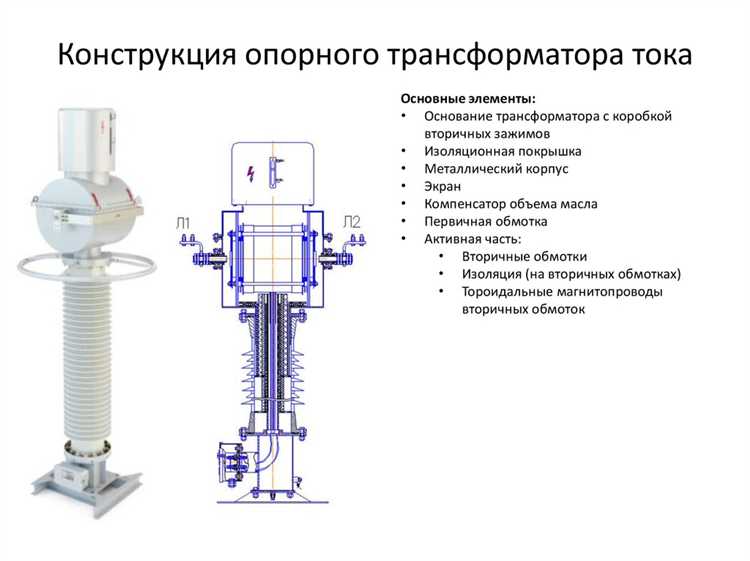

Особенности конструкции и материалов для трансформаторов тока
Конструкция трансформатора тока напрямую влияет на точность и надёжность измерений. Основные элементы – магнитопровод, первичная и вторичная обмотки, корпус и изоляция – требуют внимательного подбора материалов и точной технологии изготовления.
- Магнитопровод: изготавливается из кремнистой электротехнической стали с высоким коэффициентом магнитной проницаемости и минимальными потерями на гистерезис. Толщина листов должна быть не более 0,3 мм для снижения вихревых токов.
- Обмотки: первичная обычно выполнена из медной проволоки с высокой механической прочностью и низким сопротивлением. Вторичная – из многожильного провода с эмалевой изоляцией, что уменьшает паразитные емкости и повышает точность передачи сигнала.
- Изоляционные материалы: применяют слюду, полиэфирные плёнки, прессованный картон и современные композиты, обеспечивающие стойкость к высоким напряжениям и температурным колебаниям.
- Корпус: металлический или композитный, защищает внутренние элементы от внешних механических воздействий и электромагнитных помех, а также обеспечивает теплоотвод.
Важна точная геометрия магнитопровода и обмоток – зазоры между слоями не должны превышать 0,1 мм. Контроль качества соединений и пропитка обмоток снижают влияние вибраций и повышают долговечность.
- Использование стали с низким содержанием углерода повышает стабильность параметров трансформатора при температурных изменениях.
- Применение вакуумной пропитки обмоток повышает стойкость к влаге и увеличивает электрическую прочность изоляции.
- Для измерительных трансформаторов высокого класса точности используют магнитопроводы с направленной ориентацией зерен стали, что снижает магнитные потери.
- Термообработка и контроль магнитных характеристик магнитопровода обязательны для сохранения стабильных параметров в эксплуатации.
Учет этих особенностей в конструкции и подборе материалов обеспечивает необходимую точность и надёжность трансформаторов тока в различных рабочих условиях.
Диапазон рабочих токов и параметры нагрузки трансформаторов
Рабочий ток измерительных трансформаторов определяется номиналом первичной обмотки и обычно варьируется в пределах от 1 А до 5000 А. Наиболее распространённые значения – 5 А и 1 А, что связано с удобством подключения измерительных приборов и стандартами электроизмерений.
Минимальный рабочий ток должен обеспечивать устойчивое измерение без искажений при значениях, не превышающих 5% номинального тока. Для высокоточных трансформаторов минимальный ток часто не ниже 0,05 Iном, чтобы избежать значительного снижения точности.
Максимальный ток ограничен током перегрузки трансформатора, который обычно составляет 20–40 крат номинала в течение короткого времени. Этот параметр критичен для защиты и измерения аварийных режимов, где требуется сохранение линейности и минимальных потерь.
Нагрузка трансформатора тока – это суммарное сопротивление вторичной цепи, включая подключённые приборы и проводники. Рекомендуемое значение нагрузки определяется паспортными данными и не должно превышать максимально допустимой мощности нагрузки, чаще всего 1–15 ВА.
Сопротивление нагрузки влияет на точность передачи сигнала: при превышении нагрузки происходит рост фазового сдвига и искажений. Для трансформаторов с высокой точностью рекомендуется использовать нагрузку менее 25 Ом при номинальном токе 5 А.
Для обеспечения стабильности характеристик следует соблюдать баланс между параметрами нагрузки и током: увеличение нагрузки снижает допустимый диапазон рабочих токов без ухудшения точности. При монтаже необходимо учитывать длину и сечение вторичных проводов, чтобы минимизировать дополнительные потери и падение напряжения.
В проектировании систем с трансформаторами тока важно учитывать режимы короткого замыкания и динамические нагрузки, подбирая трансформаторы с подходящими характеристиками по перегрузочной способности и допустимой нагрузке для предотвращения насыщения магнитопровода.
Методы испытаний и проверки измерительных трансформаторов
Изоляционные испытания включают проверку высокого напряжения между обмотками и корпусом, а также между первичной и вторичной обмотками. Обычно применяют испытательное напряжение, превышающее номинальное не менее чем в 2–3 раза, с выдержкой от 1 до 5 минут. Значения и длительность определяются нормативами и конструктивными особенностями трансформатора.
Испытание на нагрузку проводится путем подачи номинального тока на первичную обмотку при подключенной вторичной нагрузке, соответствующей номинальному значению. Цель – проверить точность трансформатора в условиях реальной эксплуатации, оценить отклонение коэффициента трансформации и фазового сдвига.
Испытание короткого замыкания проводят с целью определения потерь и нагрева обмоток. Вторичная обмотка замыкается накоротко, а на первичную подается ток, равный номинальному или превышающий его, при этом измеряют падение напряжения и температуру обмоток.
Проверка коэффициента трансформации и угла сдвига
Испытание на устойчивость к механическим нагрузкам включает проверку трансформатора на вибрации и удары, имитирующие транспортировку и эксплуатационные условия. Контроль за отсутствием механических повреждений и изменений характеристик проводится после испытаний.
Проверка термической стойкости
Регулярность испытаний устанавливается согласно нормативным документам и зависит от условий эксплуатации, но не реже одного раза в 3–5 лет. Особое внимание уделяется трансформаторам, эксплуатируемым в тяжелых условиях или при нарушениях режимов работы.
Влияние температуры и внешних условий на работу трансформаторов тока
Температура существенно влияет на точность и надежность трансформаторов тока. Повышение температуры выше номинальной ведёт к изменению магнитных свойств сердечника, что вызывает рост погрешностей измерения. Например, при увеличении температуры на 10 °C магнитная проницаемость стали снижается на 2-3%, что приводит к снижению индукции и уменьшению выходного сигнала. Оптимальный температурный диапазон эксплуатации большинства трансформаторов тока составляет от -40 °C до +60 °C. При выходе за эти пределы требуется корректировка или замена прибора.
Высокая влажность может вызывать коррозию обмоток и ухудшать изоляционные свойства. В трансформаторах с классом защиты ниже IP54 необходимо предусматривать меры для предотвращения попадания влаги внутрь корпуса. Для работы в агрессивных средах, например, с содержанием кислотных или солевых паров, рекомендуется использовать корпуса из коррозионностойких материалов и герметизацию соединений.
Вибрационные нагрузки и механические удары изменяют параметры сердечника и контактных соединений. Рекомендуется устанавливать трансформаторы в местах с минимальной вибрацией или применять амортизирующие крепления. Частота вибраций свыше 50 Гц может привести к механическим повреждениям и ухудшению точности.
Изменения атмосферного давления влияют на изоляционные характеристики и могут приводить к частичным разрядам. При эксплуатации на большой высоте (свыше 2000 м) необходимо выбирать трансформаторы с повышенным уровнем изоляции.
Рекомендуется проводить регулярные проверки состояния изоляции и калибровку трансформаторов после длительной работы в условиях, отличных от стандартных. Использование датчиков температуры и влажности позволит оперативно контролировать параметры окружающей среды и принимать меры по предотвращению ухудшения характеристик.
Показатели безопасности и изоляции измерительных трансформаторов
Класс изоляции выбирается исходя из условий эксплуатации и зависит от допустимой температуры нагрева. Обычно применяются классы с термостойкостью не ниже класса F (155 °C). Рекомендуется использование материалов с минимальной водопоглощаемостью и стойкостью к старению для поддержания электрической прочности на протяжении всего срока службы.
Изоляция вторичной обмотки должна обеспечивать гальваническую развязку и исключать протечки тока на корпус или землю. Для этого применяют многослойные изоляционные системы с двойным покрытием, что снижает риск короткого замыкания и повышает надежность.
Проверка изоляции проводится методом измерения сопротивления и испытания повышенным напряжением не реже одного раза в год. При выявлении падения сопротивления ниже 10 МОм или пробоя при испытании трансформатор подлежит ремонту или замене.
Конструктивно трансформаторы снабжаются защитными крышками и корпусами, обеспечивающими защиту от механических повреждений и воздействия окружающей среды. Для трансформаторов, работающих во влажных или агрессивных условиях, предусмотрена дополнительная герметизация и применение изоляционных композиций с повышенной стойкостью к влаге и химическим реагентам.
Допустимый ток утечки не должен превышать 0,5 мА при стандартных условиях, что снижает вероятность возникновения электротравм и пожаров. Все элементы конструкции должны соответствовать требованиям ГОСТ Р МЭК 61869-2 и иметь сертификаты соответствия по безопасности.

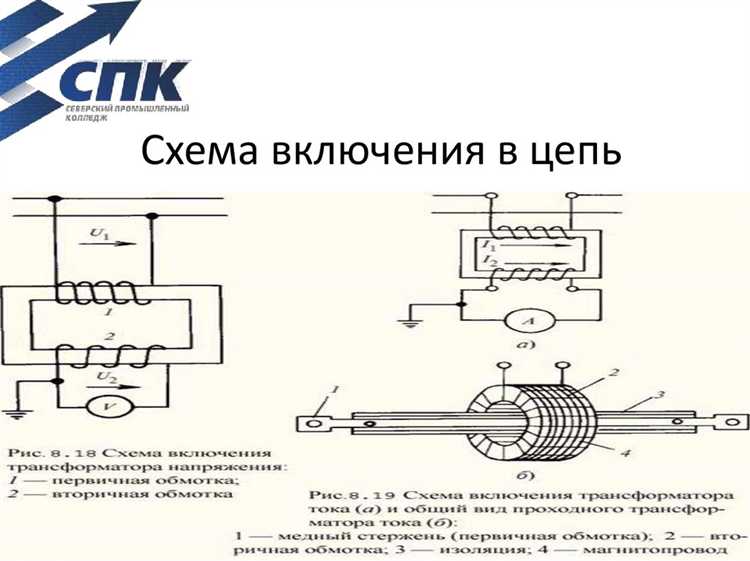

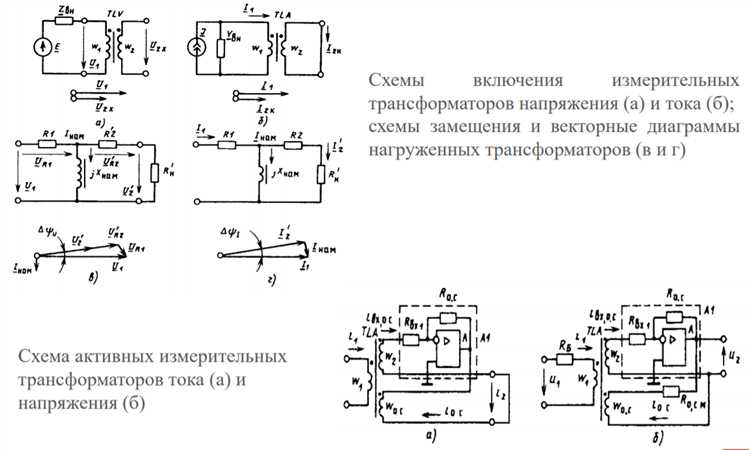

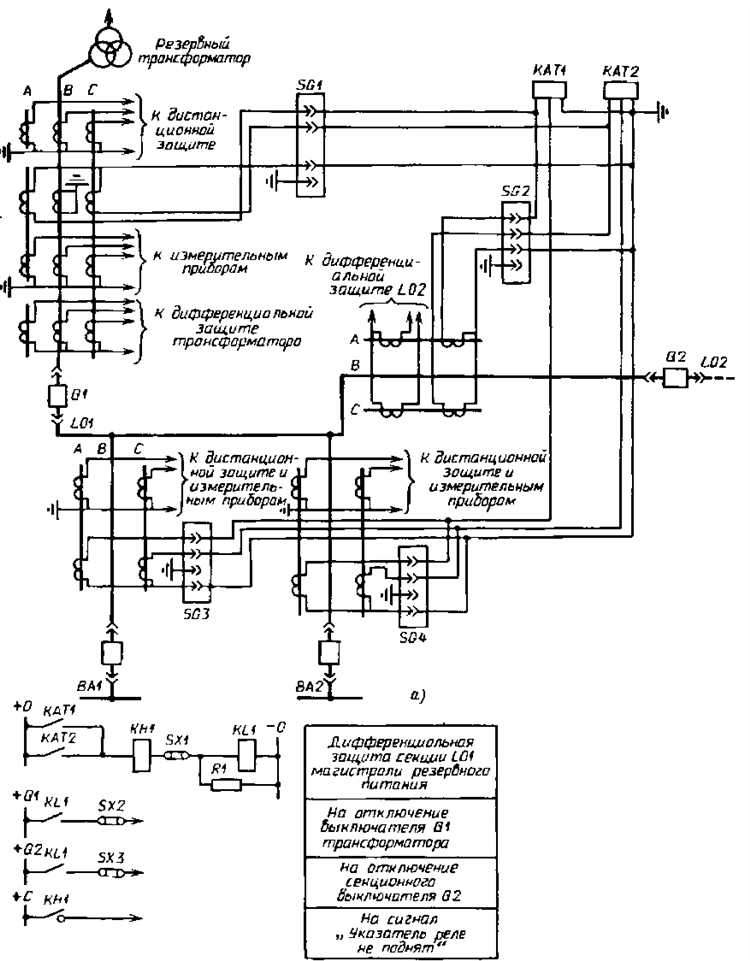

Требования к присоединительным схемам и монтажу трансформаторов
Присоединительные схемы должны обеспечивать надежный контакт и минимальные потери. Клеммы трансформаторов тока необходимо подключать согласно маркировке, соблюдая правильную фазировку. Все соединения должны быть выполнены с использованием медных проводников, сечением, соответствующим токовой нагрузке и длине цепи, чтобы избежать перегрева и падения напряжения.
Для предотвращения повреждений вторичной обмотки трансформатора запрещается оставлять ее разомкнутой при включенном первичном токе. Вторичная цепь должна иметь замкнутый контур через измерительные приборы или нагрузку с низким сопротивлением, исключая возможность возникновения опасных напряжений.
Монтаж выполняется на специально подготовленных крепежных элементах с учетом виброизоляции и теплового режима. Трансформатор необходимо устанавливать в местах, защищенных от механических воздействий и попадания влаги, исключая условия для коррозии. Установка допускается только в вертикальном положении, если не предусмотрено иное технической документацией.
Расстояния между трансформаторами и соседними аппаратами должны соответствовать требованиям ПУЭ, обеспечивая доступ для обслуживания и предотвращая электромагнитные помехи. Допускается использование экранированных кабелей на вторичной стороне при наличии сильных внешних помех.
Заземление вторичных цепей обязательное, оно должно выполняться отдельным проводником с низким сопротивлением. Контроль состояния заземления и целостности соединений производится регулярно в рамках профилактических мероприятий.
Типичные ошибки при выборе и эксплуатации трансформаторов тока
Неправильный выбор класса точности. Часто выбирают трансформаторы с более низким классом, что приводит к искажению показаний и ошибкам при расчетах мощности и защиты. Для защитных цепей необходим класс не ниже 5P10, а для учета – не ниже 0,5.
Игнорирование коэффициента трансформации. Несоответствие номинального первичного тока фактическому току нагрузки вызывает перегрузки, перегрев и выход из строя. Важно подбирать трансформатор с номиналом, превышающим максимальный ток нагрузки с запасом не менее 10–20%.
Ошибки в подключении вторичной цепи. Открытый вторичный контур при работе трансформатора недопустим – может вызвать опасное повышение напряжения и повреждение устройства. Вторичная цепь всегда должна быть замкнута на нагрузку.
Нарушение требований по заземлению. Отсутствие или неправильное заземление вторичной обмотки повышает уровень помех и снижает точность измерений, а также увеличивает риск поражения электрическим током.
Использование трансформаторов вне допустимых температурных режимов. Рабочая температура обычно ограничена диапазоном от -40°С до +55°С. Превышение приводит к деградации изоляции и изменению характеристик.
Недооценка влияния насыщения магнитопровода. При коротких замыканиях и токах перегрузки возникает насыщение, которое искажает выходной сигнал. Необходимо выбирать трансформаторы с запасом по номинальному току и контролировать режимы эксплуатации.
Отсутствие регулярной проверки и калибровки. Со временем параметры трансформатора меняются из-за износа и внешних факторов. Без периодической проверки точность снижается, что негативно сказывается на работе защитных устройств и систем учета.
Правильный подбор и соблюдение условий эксплуатации трансформаторов тока обеспечивают точность измерений и надежность электрических систем.
Вопрос-ответ:
Какие основные технические параметры необходимо учитывать при выборе измерительного трансформатора тока?
При выборе измерительного трансформатора тока важно учитывать такие характеристики, как номинальный ток первичной и вторичной обмоток, класс точности, коэффициент трансформации, допустимую нагрузку вторичной цепи, а также пределы допустимых перегрузок и частоту работы. Также нужно обратить внимание на тип исполнения трансформатора — для стационарной установки или для переносного использования, а также условия окружающей среды, в которых он будет эксплуатироваться.
Какие требования предъявляются к точности измерительных трансформаторов тока?
Точность измерительных трансформаторов определяется классом точности, который показывает максимально допустимую погрешность преобразования тока. Для систем измерения и контроля применяют трансформаторы с классом точности от 0,1 до 0,5, тогда как для защитных целей используются трансформаторы с более грубой точностью, но с возможностью выдерживать кратковременные токовые перегрузки. Выбор класса зависит от конкретных задач и требований к результатам измерений.
Почему важно учитывать нагрузку вторичной цепи трансформатора тока и как она влияет на его работу?
Нагрузка вторичной цепи — это сопротивление приборов и кабелей, подключенных к вторичной обмотке трансформатора тока. Если нагрузка превышает допустимый предел, это может привести к снижению точности измерений, нагреву трансформатора и даже повреждению оборудования. Поэтому производители указывают максимальную нагрузку, при которой трансформатор сохраняет заявленные параметры, и важно не превышать эти значения в реальной эксплуатации.
Какие типы изоляции применяются в измерительных трансформаторах тока и как они влияют на безопасность и долговечность?
В измерительных трансформаторах тока используется масляная, бумажная, пластмассовая и газовая изоляция, а также современные композитные материалы. Выбор типа изоляции зависит от уровня напряжения, климатических условий и требований к пожаробезопасности. Качественная изоляция предотвращает пробои и утечки тока, что продлевает срок службы оборудования и обеспечивает безопасность при эксплуатации.
Какие методы испытаний применяются для проверки качества и надежности измерительных трансформаторов тока?
Испытания измерительных трансформаторов включают проверку электрической прочности изоляции, измерение коэффициента трансформации и класса точности, а также испытания на короткое замыкание и перегрузку. Проводят также механические испытания на виброустойчивость и ударопрочность. Все эти процедуры помогают подтвердить соответствие трансформатора нормативным требованиям и его пригодность к эксплуатации в заданных условиях.
