Деревянные дома предъявляют особые требования к электропроводке из-за высокой пожароопасности материала. Даже незначительное нарушение правил монтажа может привести к перегреву проводов и воспламенению конструкций. Согласно ПУЭ (Правила устройства электроустановок), прокладка кабеля в таких зданиях должна обеспечивать максимальную степень защиты от короткого замыкания и механических повреждений.
Для скрытой проводки в деревянных стенах используется кабель с двойной изоляцией – чаще всего ВВГнг-LS или NYM, который дополнительно прокладывается в металлической трубе или гофре из негорючего материала. Применение пластиковых коробов без огнезащиты недопустимо. Открытая прокладка допустима, если кабель идет по несгораемому основанию или в защитной оболочке с классом негорючести не ниже Г1.
Основное требование к монтажу – использование распределительных коробок с крышками и герметичных подрозетников, способных выдерживать повышение температуры без деформации. Соединения выполняются при помощи клеммных зажимов или сваркой, скрутки запрещены. Все вводы в дом должны быть выполнены через металлические гильзы или асбестоцементные втулки, исключающие контакт провода с древесиной.
Устройство УЗО (устройства защитного отключения) обязательно для всех групп освещения и розеток. Номинал подбирается в зависимости от нагрузки, но не менее 30 мА. Электрощит размещается вне жилых помещений – в прихожей или на техническом этаже, с обязательным заземлением и маркировкой всех линий.

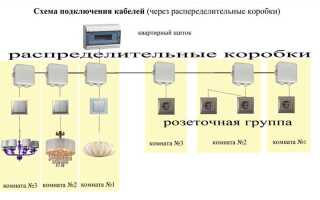

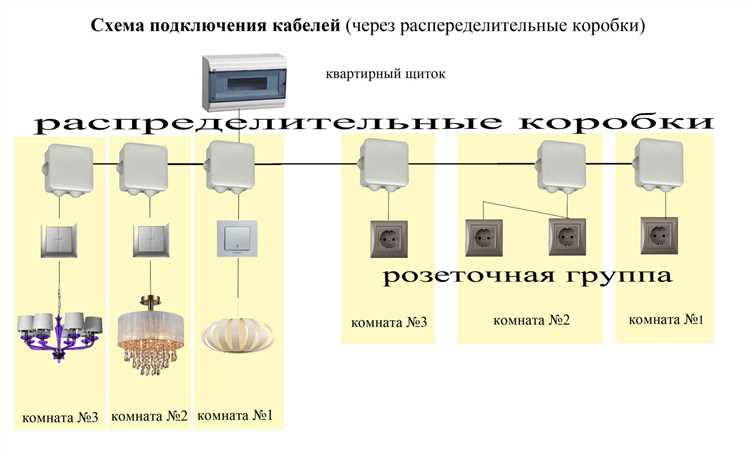

Выбор кабеля для деревянного дома: медный или алюминиевый
В условиях повышенной пожарной опасности деревянных конструкций критично использовать проводники с минимальным риском перегрева и максимальной надёжностью. Медный кабель обладает более высокой проводимостью (до 56 МСм/м против 36 МСм/м у алюминия), что снижает сопротивление и нагрев. Это особенно важно при прокладке скрытой проводки в стенах и перекрытиях из дерева.
Медные жилы выдерживают большее число изгибов и меньше подвержены коррозии, что гарантирует долговечность соединений. Алюминий более хрупок, склонен к образованию оксидной плёнки, ухудшающей контакт и вызывающей риск искрения. При одинаковой нагрузке сечение алюминиевого кабеля должно быть минимум на 50% больше, что увеличивает его габариты и сложность монтажа в ограниченном пространстве деревянных конструкций.
С точки зрения пожарной безопасности предпочтительнее кабели с медными жилами в изоляции типа ПВХнг-LS или ПВСнг-HF, не поддерживающей горение и выделение токсичных газов. Использование алюминия допустимо только при открытой прокладке в металлорукаве с соответствующими соединительными элементами, компенсирующими термическое расширение и предотвращающими ослабление контактов.
Для внутренних линий в деревянном доме рекомендуется использовать кабель ВВГнг-LS или NYM с медными жилами сечением не менее 1,5 мм² для освещения и 2,5 мм² для розеточных групп. Алюминиевые кабели следует применять только при отсутствии альтернатив и с обязательной установкой специальных зажимов типа WAGO, рассчитанных на работу с алюминием.

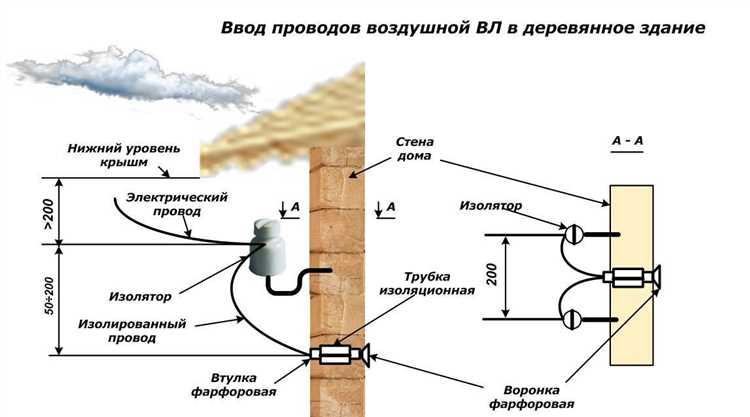

Требования ПУЭ к прокладке проводки в горючих конструкциях
ПУЭ (Правила устройства электроустановок) строго регламентируют монтаж электропроводки в зданиях с горючими основаниями, включая деревянные дома. Согласно п. 7.1.38 и п. 2.1.37 ПУЭ, запрещено прокладывать кабели непосредственно по деревянным или иным горючим основаниям без дополнительных мер защиты.
Допускается использование металлических труб, коробов или гофрированных рукавов из негорючих материалов (металл, металлорукав с уплотнённой оболочкой). Пластиковые кабель-каналы разрешены только в том случае, если они изготовлены из самозатухающего и негорючего материала с подтвержденной сертификацией.
При открытой прокладке проводки на горючем основании необходимо использовать кабель с негорючей изоляцией, например, марки ВВГнг-LS или NYM, с обязательным применением подложки из негорючего материала (асбестоцемент, металл, керамика) толщиной не менее 3 мм и шириной не менее чем на 10 мм больше кабеля с каждой стороны.
Прокладка в скрытых полостях (например, за обшивкой стен) возможна только в металлических трубах, полностью исключающих контакт проводника с горючими материалами. ПУЭ требует обеспечивать непрерывность металлической оболочки на всём протяжении линии и надёжное заземление металлических элементов.
Использование ПВХ-гофры и кабель-каналов без дополнительной защиты на дереве запрещено. Минимальное расстояние между проводкой и поверхностью из древесины должно быть обеспечено термостойкими прокладками или установкой на скобы с изоляционными вставками.
Все соединения и ответвления должны выполняться исключительно в распределительных коробках из металла или термостойкого пластика. Не допускается скрутка без пайки или опрессовки. Используются клеммные зажимы, рассчитанные на длительные токовые нагрузки, с обязательной проверкой термического режима.
Монтаж электропроводки в гофре, металлорукаве и трубах: сравнение решений
- Гофра (ПВХ или ПНД): подходит только для открытой прокладки и при условии использования негорючего типа (с маркировкой НГ). Прокладка возможна по негорючим основаниям, например, по стенам с облицовкой из ГКЛ. Основные минусы – низкая стойкость к УФ, слабая механическая защита, невозможность прокладки в скрытых полостях деревянных конструкций.
- Металлорукав: допустим при соблюдении норм ПУЭ (гл. 7.1). Обеспечивает экранирование и умеренную защиту от механических воздействий. Используется для открытой и условно скрытой прокладки, но требует обязательного заземления. Недостаток – подверженность коррозии при высокой влажности, особенно без защитного покрытия.
- Металлические трубы (стальные или оцинкованные): единственное решение, разрешённое для скрытой проводки в стенах, полах и перекрытиях из древесины. Обеспечивают максимальную противопожарную защиту. Обязателен точный расчет сечений и радиусов изгибов. Минусы – высокая трудоемкость монтажа, необходимость использования резьбовых соединений или сварки, увеличение бюджета проекта.
Рекомендации по применению:
- Для открытого монтажа внутри помещений – гофра НГ допустима, если кабель негорючий и трасса не подвержена механическим повреждениям.
- В помещениях с повышенной влажностью (кухни, санузлы) предпочтителен металлорукав с полимерной оболочкой.
- Для скрытого монтажа в стенах или перекрытиях из дерева – только металлические трубы, зафиксированные хомутами с шагом не более 1 м.
- Во всех случаях – кабель должен быть не распространяющим горение (ВВГнг-LS или NYM).
Прокладка без защитных кожухов (в пустотах или прямо по древесине) категорически запрещена. Нарушение требований ПУЭ ведёт к отказу в страховых выплатах и представляет реальную опасность для жизни.
Оптимальная глубина штробы в деревянной стене и альтернативные способы прокладки
Штробление деревянных стен связано с высоким риском ослабления несущей конструкции и увеличением пожароопасности. Допустимая глубина штробы в деревянной стене – не более 10–15 мм при условии, что сечение стены позволяет и отсутствует риск ослабления каркаса. Ширина – только под гофрированную или металлорукавную защиту. Глубже штробить запрещено СНиПами и ПУЭ, особенно в несущих элементах (балки, стойки, брусы).
Допустимо штробление только в ненесущих перегородках из массивной древесины и исключительно по направлению волокон. После укладки кабеля штроба заполняется огнестойким герметиком или составом на основе гипса с добавками антипиренов. Использование пенополиуретана недопустимо.
Альтернативные методы:
1. Наружная прокладка в кабель-каналах – оптимальный способ с точки зрения пожарной безопасности и простоты доступа. Каналы фиксируются саморезами, под них предварительно наклеивается термостойкая подложка. Используются кабель-каналы из ПВХ с классом горючести не ниже Г1.
2. Скрытая прокладка за обшивкой – кабель монтируется в гофротрубе или металлорукаве между основной стеной и облицовкой (ГКЛ, вагонка). Обязательно соблюдение отступа не менее 20 мм от стены и отсутствие соприкосновения с утеплителем, если он горючий.
3. Прокладка в потолочных и напольных перекрытиях – предпочтительный способ для горизонтальных трасс. Кабель укладывается в стальную гофру с последующей засыпкой негорючим материалом (например, вермикулитом). Запрещено использование пластиковой гофры без огнезащиты.
Любой способ требует соблюдения минимального расстояния от кабеля до элементов отопления – не менее 100 мм, а также использования кабелей с негорючей изоляцией, например ВВГнг-LS или NYM.

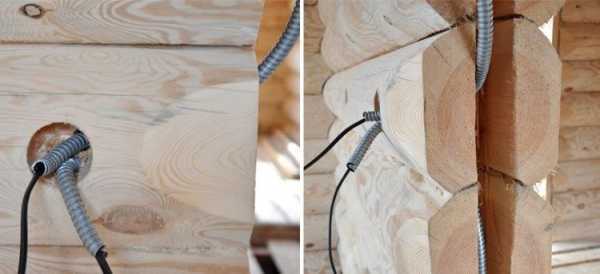

Выбор щитка и УЗО для дома из дерева
Для деревянного дома щиток должен быть металлическим с классом защиты не ниже IP54. Это исключает распространение пламени при коротком замыкании. Корпус обязан иметь антикоррозионное покрытие и возможность герметичного закрытия. Расположение щитка – вне помещения с повышенной влажностью, желательно на несгораемой основе, например, асбестовом листе толщиной не менее 5 мм.
Щиток должен обеспечивать модульность: возможность установки автоматов и УЗО на DIN-рейке, минимум 18 модулей на 3 комнаты, с запасом на расширение. Все элементы должны быть сертифицированы по ГОСТ Р и иметь маркировку с указанием номинального напряжения, тока и условий эксплуатации.
УЗО выбирается по току утечки и току нагрузки. Для общей защиты – устройство с номинальным током 63 А и током утечки 30 мА. На мокрые зоны (санузел, кухня) устанавливаются отдельные УЗО на 10–16 А с током утечки 10 мА. Категорически недопустимо использование УЗО без автоматического выключателя – предпочтительны дифференциальные автоматы (УЗО+автомат в одном корпусе).
Тип УЗО – обязательно А, способное отслеживать как переменные, так и пульсирующие токи утечки. Механизм должен быть термомагнитного типа, срабатывание – не позднее 30 мс при утечке 30 мА. Производители: ABB, Schneider Electric, Legrand – с полной поддержкой технической документации и гарантией.
Монтаж – исключительно вертикальный, с соблюдением цветовой маркировки проводов (PE – жёлто-зелёный, N – синий, фаза – любой другой). Все соединения выполняются медными жилами сечением не менее 2,5 мм², за исключением вводных автоматов – от 6 мм². Заземление и нулевая шина монтируются на изолирующие планки, жёстко закреплённые в корпусе щитка.
Прокладка проводки по потолку и чердаку: особенности и ограничения
Прокладка электропроводки в деревянном доме по потолку и чердаку требует строгого соблюдения пожарных норм и технических правил. В деревянных конструкциях запрещено прокладывать кабели напрямую по деревянным балкам без защитных элементов. Используются негорючие короба или трубки из ПВХ с толщиной стенок не менее 2 мм.
Минимальное расстояние между проводами и деревянными поверхностями должно составлять не менее 20 мм для обеспечения теплоотвода и предотвращения перегрева. Для крепления проводки используются металлические скобы или специальные изолирующие держатели с шагом крепления не более 40 см.
На чердаке необходимо предусмотреть защиту проводов от механических повреждений и воздействия влаги. Кабели следует прокладывать в герметичных трубах с уровнем защиты не ниже IP44, если присутствует вероятность конденсата или протечек. Не допускается прокладка электропроводки в непосредственном контакте с теплоизоляционными материалами, чтобы избежать повреждений и возгорания.
Все соединения должны быть выполнены в герметичных коробках, закрепленных на несгораемых поверхностях. Использование соединительных клеммников с защитой от коррозии и повышенной температурой обязательно.
Запрещается прокладка проводов в местах возможного скопления горючей пыли и сыпучих материалов на чердаке, а также в зонах с повышенной температурой свыше 40 °C. Рекомендуется применять медные провода с сечением не менее 1,5 мм² для освещения и 2,5 мм² для розеток, учитывая протяжённость трассы и нагрузку.
Для обеспечения безопасности на потолках с декоративной отделкой прокладку следует выполнять до монтажа финишного покрытия. Все работы должны проводиться с использованием автоматических выключателей и УЗО, соответствующих требованиям ПУЭ и СП.
Проход кабеля через деревянные перегородки и перекрытия: термозащита и втулки
При прокладке электропроводки через деревянные конструкции необходимо обеспечить защиту кабеля от возгорания и механических повреждений. Для этого применяют специальные термостойкие втулки и изоляционные материалы.
- Втулки из негорючих материалов (стеклотекстолит, металл, керамика) защищают кабель от трения о древесину и предотвращают контакт с горючим материалом.
- Диаметр отверстия под втулку должен быть на 2–3 мм больше внешнего диаметра втулки для удобства монтажа и компенсирования температурного расширения.
- Толщина перегородок учитывается при подборе длины втулки – она должна проходить насквозь без зазоров, чтобы избежать соприкосновения кабеля с древесиной.
Для термозащиты применяют:
- Минеральную вату или базальтовую изоляцию вокруг втулки, которая выдерживает температуры до 1000 °C.
- Огнестойкие герметики для заполнения зазоров между втулкой и деревянной конструкцией, предотвращающие распространение огня и дыма.
- Кабели с двойной или усиленной изоляцией, рассчитанные на работу в условиях повышенной температуры и пожароопасности.
Монтаж кабеля через деревянные перекрытия выполняется с соблюдением следующих правил:
- Отверстия сверлятся строго по вертикали для точного размещения втулки.
- Втулки плотно фиксируются в отверстиях, без люфтов.
- Все зазоры заполняются огнестойкими материалами, исключающими контакт кабеля с древесиной.
- При необходимости устанавливается дополнительная металлическая или асбестовая прокладка для защиты кабеля в местах с возможным механическим воздействием.
Правильный выбор втулок и соблюдение технологии термозащиты гарантируют долговечность проводки и безопасность деревянных конструкций.
Проверка и ввод в эксплуатацию: испытания и документы
После завершения прокладки электропроводки в деревянном доме обязательно провести измерения сопротивления изоляции с помощью мегаомметра. Допустимое значение для жил проводов не должно превышать 0,5 МОм при напряжении 500 В. Проводить проверку нужно на каждой ветке и в распределительных коробках.
Необходимо выполнить контроль работоспособности защитных устройств – УЗО и автоматов. Ток срабатывания УЗО должен соответствовать проектным параметрам, обычно 30 мА для жилых помещений. Автоматические выключатели должны корректно отключать цепь при перегрузках и коротких замыканиях в пределах паспортных характеристик.
Испытание электропроводки проводят в два этапа: первый – с отключенным электрооборудованием, для выявления скрытых дефектов; второй – с включённой нагрузкой для проверки стабильности напряжения и отсутствия перегрева в местах соединений.
Все результаты измерений фиксируются в акте испытаний, который должен содержать дату, перечень проверенных элементов, показания приборов и подписи ответственных лиц. Без такого документа ввод электропроводки в эксплуатацию запрещён согласно ПУЭ и СНиП.
При использовании металлических элементов крепления и прокладки требуется протокол проверки заземления и соответствия сопротивления контура, не превышающего 4 Ом. Нарушения герметичности кабельных вводов фиксируются отдельным актом и подлежат устранению до запуска системы.
Вопрос-ответ:
Какие основные требования нужно соблюдать при прокладке электропроводки в деревянном доме?
В деревянных постройках важно применять проводку, устойчивую к возгоранию и механическим повреждениям. Рекомендуется использовать негорючие короба или трубы для защиты кабелей. Электропроводка должна быть изолирована от деревянных конструкций с помощью специальных материалов, чтобы снизить риск пожара. Также следует устанавливать автоматы защиты и правильно рассчитывать сечение проводов, чтобы избежать перегрузок.
Можно ли прокладывать кабель открыто по деревянным стенам, или нужно обязательно скрывать его внутри?
Открытая прокладка кабеля по деревянным стенам возможна, но при этом обязательно использовать специальные защитные короба из негорючих материалов, например, металлические или пластиковые с повышенной устойчивостью к огню. Это защищает проводку от случайных повреждений и уменьшает риск возгорания. Если есть возможность, скрытая прокладка внутри стен или за гипсокартоном считается более безопасной и эстетичной.
Какое сечение проводов лучше выбрать для электропроводки в деревянном доме с учётом нагрузки?
Выбор сечения зависит от общей мощности подключаемых приборов и длины кабеля. Для освещения обычно хватает провода с сечением 1,5 мм², для розеток — от 2,5 мм² и больше. При увеличении длины провода или большой нагрузке нужно увеличивать сечение, чтобы избежать перегрева и потерь напряжения. Лучше доверить расчёт профессионалу или использовать таблицы с рекомендациями по нагрузкам и сечениям.
Какие методы защиты электропроводки в деревянном доме считаются наиболее безопасными?
Наиболее эффективные меры защиты включают установку автоматических выключателей и устройств защитного отключения (УЗО). Для прокладки проводов лучше применять негорючие кабели или помещать их в специальные гофрированные трубы и короба из металла или огнестойкого пластика. Также рекомендуется обеспечить хорошую заземляющую систему и избегать соединений без изоляции. Важно соблюдать все требования ПУЭ для деревянных зданий.
Как избежать распространения огня по электропроводке в случае короткого замыкания в деревянном доме?
Чтобы минимизировать риск возгорания, проводку следует прокладывать с использованием огнестойких материалов и защитных кожухов. Установка автоматов защиты поможет быстро отключить питание при коротком замыкании. Кроме того, кабели должны иметь двойную или усиленную изоляцию. Нельзя допускать перегрузки электросети и повреждений проводов. Регулярный осмотр и своевременный ремонт значительно снижают опасность.
