Шоколадка – ключевой элемент генератора, отвечающий за выпрямление переменного тока. Для диагностики и проверки её работоспособности достаточно обычного цифрового мультиметра с функцией проверки диодов. Точный тест позволит определить, исправен ли выпрямительный мост, или требуется замена компонента.
Перед началом измерений необходимо отключить аккумулятор и отсоединить шоколадку от генератора. Режим мультиметра выставляется на проверку диодов, обычно обозначаемый символом диода или стрелкой. Проверка проводится последовательно по каждому диоду в корпусе, фиксируя направление пропускания тока и отсутствие коротких замыканий.
Правильное измерение демонстрирует низкое напряжение падения в одном направлении и высокий – в обратном. Отклонения от нормы сигнализируют о повреждении диодов, что приводит к нестабильной работе генератора и снижению зарядки аккумулятора. Точное выполнение инструкции гарантирует выявление неисправности без лишних затрат.
Подготовка мультиметра к проверке диодного моста генератора
Перед началом проверки диодного моста генератора установите мультиметр в режим измерения сопротивления или прозвонки диодов (обычно обозначается символом диода или звуковым сигналом). Если мультиметр не имеет режима прозвонки, используйте режим измерения постоянного напряжения с низким пределом (около 2 В).
Проверьте исправность измерительных щупов: при замыкании щупов мультиметр должен показывать близкое к нулю сопротивление или прозвонку. Если щупы повреждены, замените их или используйте исправные.
Перед измерением убедитесь в отсутствии видимых повреждений на диодах и пайках моста, чтобы избежать неправильных результатов.
Выбор режима измерения на мультиметре для теста диодов
Для проверки диодов мультиметр нужно перевести в режим проверки диодов (обозначается значком диода или стрелкой с полоской). В этом режиме устройство подает на диод небольшой ток и измеряет падение напряжения. Типичные значения прямого напряжения для кремниевых диодов находятся в диапазоне 0,6–0,7 В, для германиевых – 0,2–0,3 В.
Если на мультиметре отсутствует отдельный режим диодов, используется режим измерения сопротивления. При этом диод должен пропускать ток в прямом направлении (показания низкие, обычно от нескольких сотен Ом до нескольких кОм), а в обратном – сопротивление должно быть очень высоким или «перегрузка» (OL).
Перед тестом следует убедиться, что мультиметр исправен, а щупы надежно подключены. Для точной диагностики лучше использовать цифровой мультиметр с функцией звуковой индикации при прозвонке диода, что ускоряет выявление неисправностей.
При работе с генератором мультиметр выбирается с диапазоном напряжения не выше 20 В, чтобы избежать повреждения прибора и получить корректные данные. Не стоит использовать режимы измерения постоянного или переменного напряжения без функции проверки диодов – это не даст нужной информации о работоспособности элемента.
Проверка прямого сопротивления диодов шоколадки
Для измерения прямого сопротивления диодов мультиметром установите режим «прозвонки» или измерения сопротивления с наименьшим пределом. Подключите красный щуп к аноду диода, а черный – к катоду. В исправном диоде сопротивление должно составлять от 300 до 800 Ом, в зависимости от типа и марки. Значение значительно ниже 100 Ом указывает на короткое замыкание, выше 1000 Ом – возможное нарушение контакта или повреждение кристалла.
Проверку выполняйте при отключенном питании генератора, чтобы исключить влияние других компонентов схемы. Если диод встроен в модуль с несколькими элементами, измеряйте сопротивление на каждом диоде отдельно, при необходимости выпаяв его с платы.
Обратите внимание на температурный коэффициент: сопротивление диода уменьшается при нагреве. Поэтому измерения стоит делать при комнатной температуре, чтобы результаты были стабильны и сопоставимы с эталонными.
При обнаружении завышенного или заниженного сопротивления замените диод, учитывая параметры оригинальной детали, указанные в технической документации генератора.
Проверка обратного сопротивления диодов шоколадки
Обратное сопротивление исправного диода должно быть высоким – обычно свыше 1 МОм. Если сопротивление ниже 100 кОм, диод вероятно повреждён и требует замены.
Для более точной проверки используйте функцию диодного теста: в обратном направлении прибор покажет значение «1» или «OL» (обрыв), что указывает на нормальную работу диода.
Повторите измерения для каждого диода в «шоколадке», так как в составе часто несколько диодов, отвечающих за выпрямление напряжения на генераторе.
При выявлении низкого обратного сопротивления или пробоя замените модуль целиком, так как ремонт отдельных диодов неэффективен и может привести к повторным неисправностям.

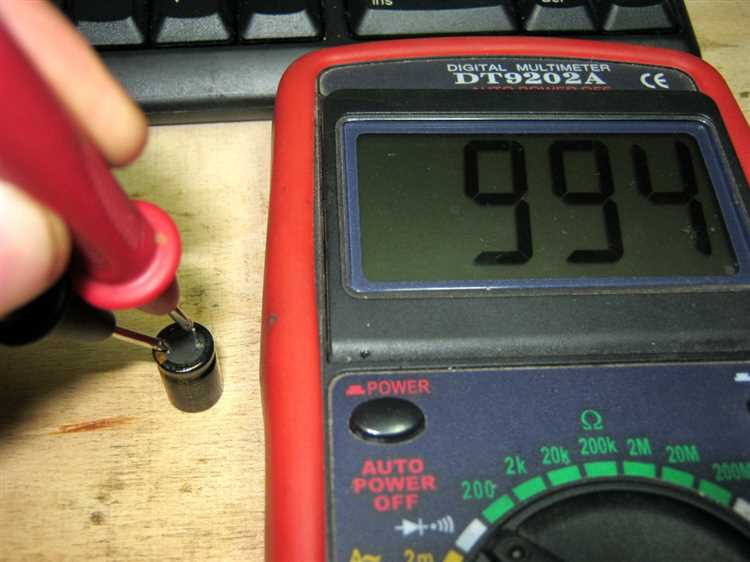

Диагностика пробоя или короткого замыкания в диодном мосту
Для проверки диодного моста мультиметром установите прибор в режим прозвонки или измерения сопротивления. Сначала отключите диодный мост от генератора и снимите с него все подключения.
Если мультиметр показывает близкое к нулю сопротивление в обоих направлениях на одном из диодов, это указывает на короткое замыкание.
Если сопротивление на обоих направлениях близко к бесконечности, диод разомкнут (пробой).
Для подтверждения результата можно проверить каждый диод отдельно, выпаяв его из моста. Это исключит влияние соседних элементов на показания.
При выявлении пробоя или короткого замыкания замените диодный мост целиком, так как ремонт отдельных диодов не гарантирует надежности и долговечности.

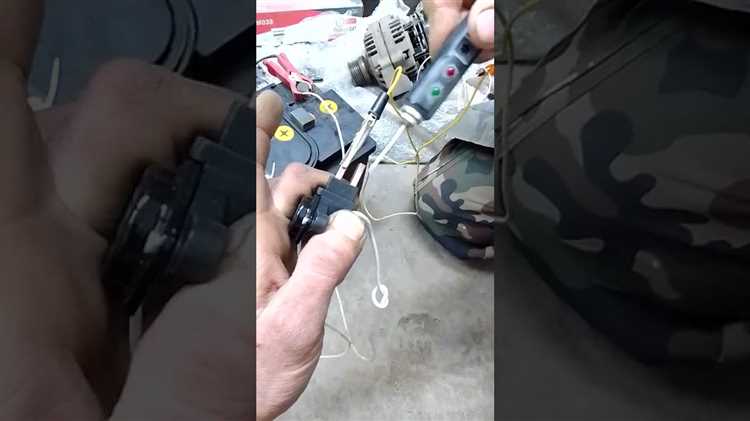

Интерпретация результатов замеров мультиметром
Для проверки шоколадки генератора мультиметр необходимо перевести в режим измерения сопротивления (Ом) или проверки диодов. Результаты замеров дают точную информацию о состоянии обмоток и диодного моста.
- Если сопротивление между клеммами обмотки статора показывает значение менее 0,2 Ом – это указывает на короткое замыкание внутри обмотки.
- Сопротивление выше 5 Ом сигнализирует о разрыве или повреждении обмотки.
- При проверке диодного моста мультиметр в режиме проверки диодов должен показывать прямое падение напряжения в пределах 0,4–0,7 В на каждой паре диодов.
- Если значение в прямом направлении равно 0 или близко к 0 – диод пробит и требует замены.
- В обратном направлении мультиметр должен показывать обрыв (бесконечное сопротивление); низкие значения указывают на повреждение диода.
- Измерьте сопротивление обмоток – если результат вне указанных норм, обмотка неисправна.
- Проверьте каждый диод в прямом и обратном направлениях.
- При обнаружении пробоя или короткого замыкания замените соответствующий элемент или всю шоколадку целиком.
Такая методика позволяет точно определить состояние шоколадки генератора и принять решение о ремонте или замене без лишних затрат и времени.
Рекомендации по дальнейшим действиям при обнаружении неисправностей
Если при проверке шоколадки на генераторе мультиметром выявлены отклонения от нормы, следует действовать по следующему алгоритму:
- Подтвердите результаты измерений, повторив тест в тех же точках цепи, чтобы исключить ошибки прибора или контактов.
- При выявлении обрыва или короткого замыкания проверьте целостность проводов и соединений, используя прозвонку мультиметра в режиме звуковой проверки.
- При снижении сопротивления в диодном мосту или отдельных диодах замените неисправные элементы, ориентируясь на характеристики, указанные в технической документации генератора.
- Если обнаружена повышенная сопротивляемость контактов, выполните очистку клемм и точек соединения от окислов и загрязнений, затем повторите измерения.
- При подозрении на повреждение обмоток статора измерьте сопротивление каждой фазы; расхождение более 10% от номинала указывает на дефект и требует ремонта или замены обмотки.
- Неисправность регулятора напряжения диагностируется путем проверки выхода генератора под нагрузкой; при выявлении сбоев замените регулятор на оригинальный или совместимый с моделью генератора.
- После устранения выявленных проблем обязательно проведите повторное тестирование для подтверждения восстановления работоспособности шоколадки и всего генератора.
При отсутствии необходимых знаний или инструментов рекомендуется обратиться к квалифицированному электрику для проведения комплексной диагностики и ремонта.
