Как проверить стабилитрон мультиметром на исправность

Стабилитрон – это полупроводниковый диод, рассчитанный на работу в режиме пробоя. Он стабилизирует напряжение в цепях, где критична защита от скачков. Перед использованием или заменой стабилитрона важно убедиться в его исправности. Самый доступный инструмент для проверки – цифровой мультиметр с функцией измерения напряжения и сопротивления.

Для диагностики стабилитрона потребуется знать его номинальное напряжение стабилизации. Например, если на корпусе указано 5V1, стабилизация должна происходить при 5,1 В. Проверка начинается с режима прозвонки диодов – при прямом включении мультиметр покажет падение напряжения в пределах 0,6–0,8 В. При обратном включении рабочий стабилитрон в обычных условиях ничего не покажет, так как напряжение пробоя превышает опорное напряжение мультиметра.

Если при прямом включении мультиметр показывает обрыв или значение ниже 0,5 В, стабилитрон неисправен. Также подозрительным признаком считается отсутствие стабилизации при подаче внешнего напряжения. Важно: не допускайте превышения максимально допустимого тока, указываемого в технической документации, иначе можно повредить элемент в процессе теста.

Как определить, где анод и катод у стабилитрона

Ещё один способ – поиск по маркировке корпуса. Обозначение, например «1N4742A», позволяет найти точную схему подключения по справочнику. Катод всегда будет указан в документации, особенно в спецификациях производителя.

В случае с поверхностным монтажом (SMD) маркировка может представлять собой точку, полосу или скос. Они, как правило, обозначают катод. Чтобы убедиться, следует обратиться к datasheet на конкретную модель – производители используют разные стандарты.

Использование осциллографа или лабораторного блока питания позволяет определить направление пробоя. При увеличении напряжения в обратной полярности стабилитрон начинает проводить ток при достижении напряжения стабилизации – ток течёт от анода к катоду. Этот метод требует аккуратности и использования ограничивающего резистора.

Режимы мультиметра, подходящие для проверки стабилитрона

Измерение сопротивления стабилитрона неинформативно и не применяется для оценки его работоспособности. Только режимы прозвонки диодов и измерения напряжения позволяют получить объективные данные.

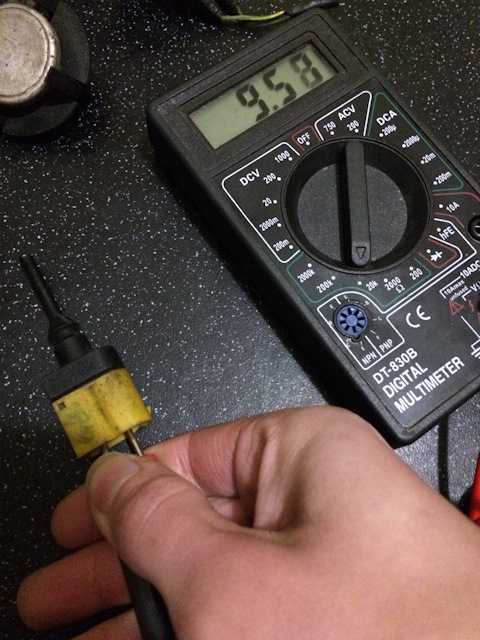

Проверка стабилитрона в прямом и обратном включении

Для точной диагностики стабилитрона мультиметром используется два режима проверки: прямое и обратное включение. Каждый из них позволяет определить различную информацию о состоянии компонента.

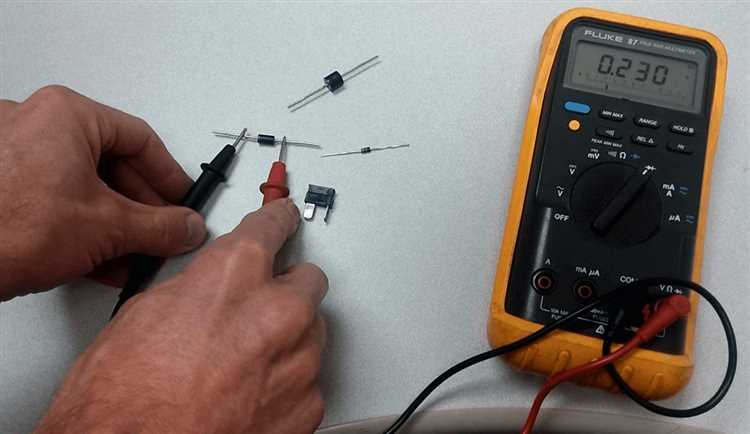

• Прямое включение: щупы мультиметра подключаются: красный – к аноду, черный – к катоду. В режиме «прозвонки диодов» на экране должно отображаться падение напряжения от 0,5 до 0,7 В для кремниевых стабилитронов. Если отображается «1» или «OL», элемент обрывной. Если значение близко к нулю – пробитие.
• Обратное включение: щупы меняются местами: красный – к катоду, черный – к аноду. Исправный стабилитрон в таком включении не должен проводить ток, и на экране появится «1» или «OL». Если при этом прибор показывает низкое напряжение, стабилитрон пробит.

Для проверки стабилизации необходим внешний источник питания с ограничением тока и последовательным резистором. Мультиметр измеряет напряжение на стабилитроне в обратной полярности. Значение должно соответствовать номинальному напряжению стабилизации (указано на корпусе или в datasheet). Если полученное значение значительно ниже – стабилитрон деградировал или вышел из строя.

Измерение порога стабилизации с помощью внешнего источника питания

Для точного определения порога стабилизации стабилитрона необходимо использовать регулируемый внешний источник постоянного напряжения, мультиметр в режиме измерения постоянного напряжения и ограничительный резистор.

Соберите простую схему: анод стабилитрона соедините с «минусом» источника, катод – через резистор на «плюс». Параллельно стабилитрону подключите мультиметр. Номинал резистора выбирается из расчёта ограничения тока через стабилитрон: при типичном рабочем токе 5–10 мА и напряжении стабилизации до 12 В подойдёт резистор 1–2 кОм.

Плавно увеличивайте напряжение источника. До достижения порога стабилизации на мультиметре будет отображаться напряжение, равное подаваемому. При приближении к порогу начнётся ограничение напряжения – показания стабилизируются. Этот уровень и есть фактическое напряжение стабилизации конкретного стабилитрона.

Для примера: при использовании стабилитрона с номиналом 5,1 В, стабилизация обычно наблюдается при 5,0–5,3 В. Если при подаче 7 В на входе напряжение на стабилитроне превышает 5,6 В – элемент неисправен или использован неправильно подобранный резистор.

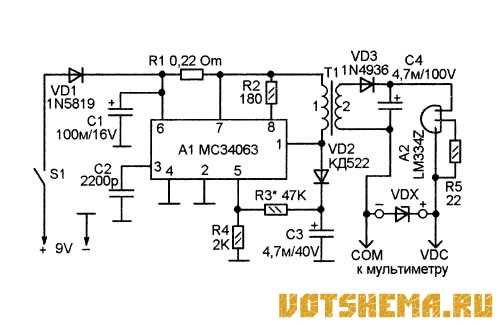

Ниже приведена рекомендуемая схема подключения:

После завершения измерений отключите питание, чтобы избежать перегрева элемента при превышении допустимого тока.

Признаки неисправного стабилитрона при тестировании мультиметром

1. Отсутствие проводимости в прямом направлении. При проверке в режиме прозвонки или диодного теста щупы подключаются согласно полярности: красный – к аноду, черный – к катоду. Если мультиметр показывает «обрыв» (OL или 1) – стабилитрон повреждён, так как в исправном элементе прямое напряжение составляет 0,6–0,8 В.

2. Прозвонка в обе стороны. Подключение щупов в обеих полярностях даёт одинаковое значение или нулевое сопротивление – это указывает на пробой перехода. Такой стабилитрон не ограничивает напряжение и не может использоваться по назначению.

3. Падение напряжения ниже нормы. Если при прямом включении мультиметр показывает менее 0,4 В – структура деградировала, что может быть следствием перегрева или перегрузки. Такой элемент нестабилен и может вести себя непредсказуемо под нагрузкой.

4. Обрыв в обратном направлении даже при подаче напряжения выше стабилизационного. Подключение внешнего источника питания и последовательного резистора позволяет увидеть стабилизацию. Отсутствие падения напряжения на стабилитроне указывает на утрату переходной характеристики – стабилитрон утратил способность ограничивать напряжение.

5. Нестабильные показания. Если при повторных измерениях наблюдаются резкие отклонения показаний, это указывает на внутренние повреждения – отслоение кристалла, микротрещины корпуса или деградацию контактов. Такой элемент требует замены, даже если в момент теста он демонстрирует частичную проводимость.

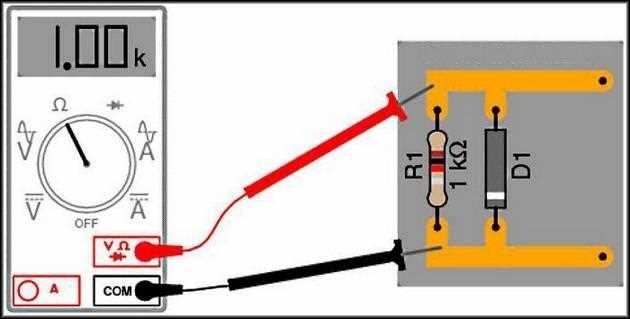

Можно ли проверить стабилитрон в составе схемы без выпаивания

Проверка стабилитрона без выпаивания возможна, но требует аккуратности и понимания особенностей работы компонента в цепи. Основная сложность – влияние параллельных и последовательных элементов схемы на результаты измерений.

• Для проверки стабилитрона в схеме используется мультиметр в режиме проверки диодов.
• Положительный щуп мультиметра подсоединяется к катоду стабилитрона, отрицательный – к аноду.
• В прямом направлении стабилитрон проявляется как обычный диод, сопротивление в пределах 400–700 Ом указывает на исправность.
• В обратном направлении показания обычно высокие, но при включении стабилитрона в цепь могут быть снижены за счет параллельных элементов.

Для минимизации влияния схемы:

1. Отсоедините питание устройства, чтобы избежать ложных показаний из-за других активных компонентов.
2. При необходимости частично отключите соседние компоненты, подключённые параллельно стабилитрону.
3. Если выпаивание невозможно, сравните измерения с показаниями на аналогичном исправном стабилитроне в той же схеме.
4. Измерение обратного напряжения стабилитрона мультиметром с низким напряжением не выявит стабилизацию напряжения, для этого требуется лабораторный источник питания и нагрузка.

Типичные ошибки при проверке стабилитрона и как их избежать

Частая ошибка – попытка измерить стабилитрон в цепи без его выпаивания. Параллельные компоненты влияют на показания мультиметра, давая ложное представление об исправности.

Некорректный выбор режима мультиметра. Для проверки стабилитрона необходим режим прозвонки или измерения диодов с обратным и прямым подключением. Использование только измерения сопротивления приводит к неточным результатам.

Неверное подключение щупов: стабилитрон проверяется как обычный диод, но важно учитывать полярность стабилизации. Щуп «+» подключается к аноду, «–» к катоду для проверки прямого падения напряжения, обратное подключение показывает напряжение стабилизации.

Игнорирование номинального напряжения стабилизации. Показания мультиметра нужно сравнивать с паспортными характеристиками стабилитрона. Отклонения более чем на 10% могут указывать на неисправность.

Использование мультиметра с недостаточным разрешением. Для стабилитронов с низким напряжением стабилизации важно применять приборы с точностью не менее 0,01 В для выявления мелких отклонений.

Неправильная интерпретация обратного сопротивления. Заниженное значение сопротивления в обратном направлении сигнализирует о пробое стабилитрона и его замене.

Отсутствие контроля температуры. Измерения должны проводиться при комнатной температуре, так как при нагреве параметры стабилитрона изменяются, что влияет на результаты проверки.

Вопрос-ответ:

Как определить исправность стабилитрона с помощью мультиметра?

Для проверки стабилитрона мультиметром нужно выставить прибор в режим проверки диодов. Затем подключить щупы к выводам стабилитрона: красный щуп к аноду, черный — к катоду. Если мультиметр покажет значение напряжения в диапазоне примерно 0,6–0,7 В, значит стабилитрон проводит ток в прямом направлении, что нормально. Переверните щупы: черный к аноду, красный к катоду. В этом положении при исправном стабилитроне мультиметр должен показать либо перегрузку (обрыв), либо очень высокое сопротивление. Если показания отличаются — стабилитрон, скорее всего, неисправен.

Почему стабилитрон может показывать короткое замыкание при проверке мультиметром?

Если стабилитрон при проверке мультиметром показывает низкое сопротивление в обе стороны, возможно, он вышел из строя и внутри произошло короткое замыкание. Это приводит к тому, что элемент теряет свои стабилизирующие свойства и не ограничивает напряжение, как должен. В такой ситуации рекомендуется заменить стабилитрон, чтобы избежать проблем в цепи.

Можно ли проверить стабилитрон без снятия с платы мультиметром?

Теоретически проверить стабилитрон, не выпаивая его, можно, но показания могут быть неверными из-за влияния других компонентов на плате. Присутствие параллельных цепей и других элементов искажает сопротивление, и мультиметр не всегда точно определит состояние стабилитрона. Для надежной диагностики лучше снять стабилитрон и проверить его отдельно.

Как отличить стабилитрон от обычного диода при проверке мультиметром?

При проверке мультиметром стабилитрон и обычный диод в прямом направлении покажут похожие значения падения напряжения — около 0,6–0,7 В. Разница становится заметной при обратном подключении. Обычный диод в обратном направлении будет практически не пропускать ток, мультиметр покажет обрыв. Стабилитрон же предназначен для пробоя при определённом напряжении, но при проверке мультиметром в режиме диода он также покажет обрыв. Для более точного отличия нужно использовать специализированные методы или схемы, измеряющие напряжение стабилизации.
