Обрыв провода – частая причина неисправностей в электропроводке, особенно в старых зданиях, где изоляция со временем теряет прочность. Выявить обрыв без мультиметра возможно, если использовать логический подход и подручные средства. Для этого потребуется минимальный набор – например, батарейка, лампочка и немного провода с зачищенными концами.

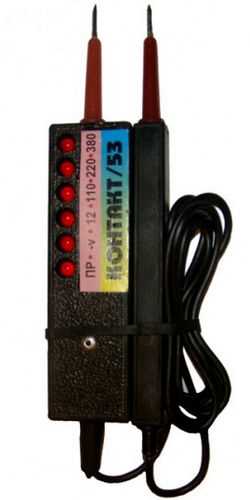

Первый способ – проверка целостности провода с помощью лампы накаливания на 220 В или низковольтной цепи, в зависимости от ситуации. Один конец подключается к фазе (или положительному полюсу батарейки), другой – к проверяемому проводу. Если лампа не загорается – есть вероятность обрыва. Для исключения других неисправностей важно заранее убедиться в исправности лампы и исправности всех контактов.
Если провод двухжильный, можно воспользоваться методом «петли». Один конец провода соединяется между жилами, а другой прозванивается с помощью самодельного индикатора – той же лампы и источника питания. Если индикатор не реагирует, обрыв точно присутствует.
Также эффективен метод проверки на пробой и обрыв с помощью обычного радиоприемника. Если рядом с проводом пропадает характерный фон от высокочастотных помех при замыкании или прикосновении к оголённому участку – сигнал проходит. Отсутствие помех при проверке указывает на возможный разрыв.
Работы должны проводиться только при обесточенной сети, за исключением случаев с низковольтной проверкой. Проверка на обрыв – несложная задача при наличии внимательности и соблюдении техники безопасности.
Как визуально определить возможный обрыв провода
Проверь изоляцию по всей длине. Надрывы, потемнения, следы плавления, трещины или вздутия могут указывать на место повреждения. Особенно внимательно осматривай изгибы и участки, соприкасающиеся с острыми краями или движущимися элементами.
Обрати внимание на места соединений: клеммы, скрутки, пайки. Ослабленные контакты, следы окисления, ржавчина, потемнение меди или облупившийся припой – признаки возможного разрыва или плохого контакта.
Проверь места, где провод фиксируется: хомуты, стяжки, гофры. Часто провод перетирается в точках крепления. Ищи следы трения, перегиба, сколов изоляции.
Если провод находится в пучке, отсоедини его и осмотри отдельно. Повреждение может быть не видно при поверхностном осмотре общего жгута.
Оцени равномерность проводника. Любое утолщение, «пузырь», утоншение или «перелом» в структуре провода – возможное место скрытого обрыва под изоляцией.

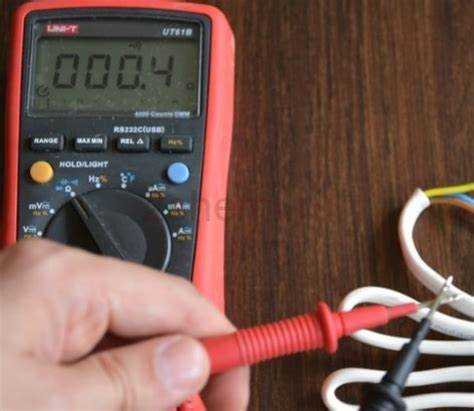

Проверка провода с помощью лампочки и батарейки
Для определения целостности провода можно использовать простую цепь с источником питания и нагрузкой. Такой метод позволяет оперативно выявить обрыв без сложных инструментов.
- Возьмите лампочку на 3–6 В (например, от карманного фонаря) и батарейку с подходящим напряжением.
- Подключите один конец провода к плюсу батарейки.
Если лампочка загорелась – провод исправен. Если нет – возможен обрыв.
- Проверьте плотность всех контактов. Иногда слабое соединение имитирует обрыв.
- Используйте заведомо рабочие батарейку и лампочку, чтобы исключить их неисправность.
- Если провод многожильный, можно поочерёдно проверять жилы, зачищая их и подключая к цепи.
Метод особенно удобен при проверке коротких отрезков провода длиной до 2–3 метров. При большей длине стоит учитывать сопротивление и возможное падение напряжения.
Использование звукового сигнала для выявления обрыва
Для проверки провода на обрыв можно использовать простой источник звука, например, пьезоизлучатель или динамик с батарейкой. Один конец провода соединяется с плюсом источника питания, другой – через излучатель с минусом. Если провод целый, из динамика слышен звук. При обрыве цепь разомкнута – звука нет.
Рекомендации:
1. Используйте элементы с напряжением не выше 9 В, чтобы избежать повреждения компонентов.
2. Для уверенности в работоспособности системы сначала замкните провода напрямую – если звук есть, схема собрана правильно.
3. При проверке многожильных или витых проводов убедитесь в надежности контакта: обрыв может быть скрытым, например, внутри изоляции.
4. Такой способ подходит для коротких и средних участков до 10 метров. На больших расстояниях сопротивление может снижать громкость, что затруднит диагностику.
Метод эффективен для аудиокабелей, витой пары, проводов питания и других низковольтных соединений при отсутствии мультиметра.

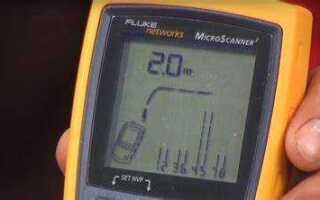

Как определить обрыв в многожильном кабеле
Для начала требуется доступ к обоим концам кабеля. Снимите изоляцию с каждого провода на обоих концах на длину 1–2 см. Подготовьте контрольный провод длиной не менее длины исследуемого кабеля.
Соедините один из жил кабеля с контрольным проводом на одном конце. На другом конце проверьте наличие контакта, замыкая каждый из оголённых проводов поочерёдно с контрольным. Если контакт отсутствует – в этой жиле обрыв.
Если доступ есть только к одному концу кабеля, воспользуйтесь методом «звонка» при помощи батарейки и лампочки. Подключите батарейку к одной из жил, а лампочку – ко всем остальным поочерёдно. Если лампочка не загорается – эта жила не имеет замкнутого контура, обрыв либо в ней, либо в соединении на другом конце.
При наличии подозрения на перелом в определённом участке (например, в месте изгиба), аккуратно сгибайте кабель в этом месте, наблюдая за реакцией на контрольной лампе. Кратковременное загорание указывает на непостоянный контакт внутри жилы.
Если кабель подключён к устройствам, отсоедините его, чтобы исключить влияние электроники. Все действия выполняйте при отсутствии напряжения.

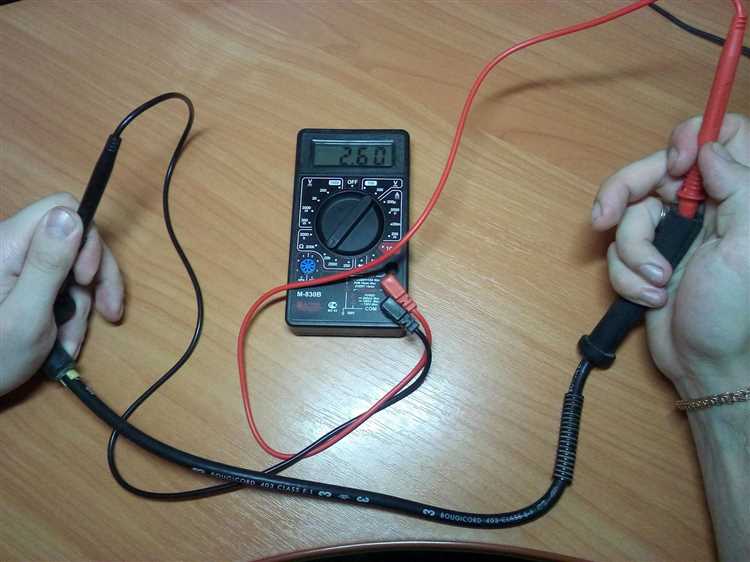

Метод проверки целостности провода с помощью замыкания
Для проведения проверки потребуется участок провода, оба конца которого доступны. Один конец соединяется напрямую между собой – создаётся короткое замыкание (скрутка или перемычка из проволоки). Второй конец используется для теста.
Прикоснитесь концами батарейки (1,5 В) к проводам на втором конце. К одному проводу подключите лампочку на 1,5 В (например, от фонарика), второй конец лампочки соедините с другим контактом батарейки. Если лампа загорается – цепь замкнута, провод не повреждён. Если лампа не светится – вероятен обрыв.
Для увеличения чувствительности используйте лампу с минимальным током потребления. Скрутка на замыкающем конце должна быть плотной, без окислений. Окисленные жилы необходимо зачистить ножом или наждачкой до блеска меди.
Метод не работает при наличии сильного окисления или слабого контакта в месте замыкания. Также не подходит для многожильных проводов с изолированными жилами, если нет доступа к каждой жиле.

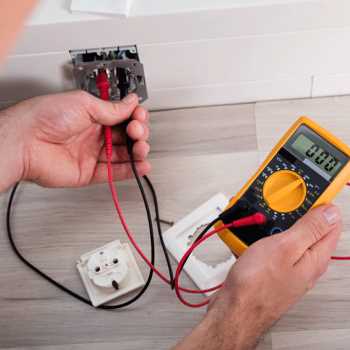

Проверка провода в труднодоступном месте без разборки
Для выявления обрыва в провода, расположенного в ограниченном пространстве, используйте метод физической индикации целостности. Сначала отключите питание, чтобы избежать короткого замыкания и повреждений.
Метод напряжения и сопротивления через визуальный осмотр: аккуратно нащупайте провод по всей длине, обращая внимание на места с излишней жесткостью, трещинами или потертостями изоляции. Даже без приборов изменение гибкости провода часто свидетельствует о внутреннем повреждении.
Использование простого теста с замыканием цепи: если доступен второй конец провода, подключите к нему исправный источник питания с небольшой нагрузкой (например, лампу на 12 В). Включите питание и наблюдайте, горит ли индикатор. Если лампа не светится – скорее всего, есть обрыв.
Постукивание и контроль отклика нагрузки: слегка постучите по проводке и одновременно следите за изменениями в работе подключенного оборудования. Резкие скачки или прерывания работы сигнализируют о повреждении внутри труднодоступного участка.
Важно: при отсутствии визуального доступа не пытайтесь распаивать или разбирать элементы конструкции без необходимости – это усложнит диагностику и может повредить оборудование.

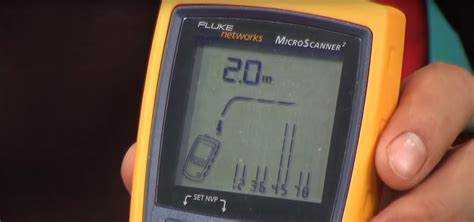

Определение скрытого обрыва в изоляции провода
Скрытый обрыв в изоляции провода сложно обнаружить визуально, так как внешне провод может выглядеть целым. Основной признак – периодические перебои в работе или снижение сигнала на линии. Для выявления скрытого дефекта без приборов используйте метод изгиба: аккуратно сгибайте провод в местах подозрений, контролируя изменение работы подключенного устройства. Если при изменении положения провода сигнал пропадает или устройство выключается, вероятен внутренний обрыв.
Также можно применить проверку с помощью замыкания на массу. При отключённом от сети проводе осторожно прикасайтесь одной стороной провода к металлическому корпусу или заземлению, а другой – к контактам. Если контакт исчезает при определённом движении, значит, обрыв скрыт внутри изоляции.
Другой способ – использование светодиода и батарейки: подключите последовательно батарею, светодиод и проверяемый провод. Медленно изгибайте провод, наблюдая за свечением светодиода. Прерывистое свечение укажет на внутренний разрыв.
Проверяйте провод по всей длине, особенно в местах частых сгибов и механических нагрузок. При обнаружении обрыва повреждённый участок рекомендуется изолировать или заменить участок провода полностью, так как скрытый обрыв со временем расширяется и вызывает нестабильность.
Вопрос-ответ:
Как определить обрыв провода без использования мультиметра или тестера?
Для проверки провода на обрыв без приборов можно применить простой метод с использованием визуального осмотра и подручных средств. Сначала внимательно осмотрите провод на наличие повреждений — надрывов, порезов или участков с потерей изоляции. Затем подключите один конец провода к источнику питания, а другой — к нагрузке, например, лампочке. Если лампочка не светится, возможно, в проводе есть обрыв. Также можно осторожно постучать по проводу или слегка согнуть его в разных местах — иногда звук или изменение поведения нагрузки помогут определить место разрыва.
Можно ли проверить целостность провода с помощью батарейки и лампочки?
Да, это один из самых простых способов. Подключите батарейку к одному концу провода, а лампочку — к другому. Если цепь замкнута и провод не поврежден, лампочка загорится. Если же обрыв есть, ток не пройдет, и лампочка останется выключенной. При этом важно правильно соединить все контакты и быть аккуратным с полярностью, особенно если используете светодиод.
Как понять, что провод обрывной, если визуально повреждений не видно?
Иногда провод может быть внешне целым, но внутри иметь повреждение. В таких случаях можно попытаться проверить его работу в цепи: если устройство, к которому он подключён, не функционирует или работает с перебоями, вероятен обрыв. Можно также слегка пошевелить провод в разных местах — если при этом устройство включается или гаснет, скорее всего, внутри провода контакт нарушен.
Какие подручные материалы могут помочь в проверке проводов на обрыв?
Если нет специальных приборов, можно использовать батарейки разных напряжений, лампочки, фонарики с лампой накаливания, даже небольшие моторчики или пищалки из детских игрушек. Такие элементы позволят создать простую цепь и понять, проходит ли по проводу ток. Кроме того, полезен хороший источник света и лупа — они помогут рассмотреть мельчайшие повреждения на изоляции.
Что делать, если при проверке провод кажется целым, но устройство не работает?
Если провод выглядит целым, но подключённое устройство не функционирует, стоит проверить не только сам провод, но и контакты на его концах, а также элементы схемы, к которым он подключён. Иногда причина в плохом соединении или загрязнении контактов. Можно также попробовать заменить провод другим, чтобы исключить его неисправность. Если проблема сохраняется, стоит рассмотреть проверку самой техники или системы питания.
Как определить, что провод оборвался, если под рукой нет специальных приборов?
Проверить целостность провода можно, используя обычную лампочку и источник питания, например, батарейку. Нужно подключить один конец провода к источнику, а другой — к лампочке, и замкнуть цепь. Если лампочка загорится, значит провод целый. Если нет — возможен обрыв. Такой способ помогает быстро понять, есть ли разрыв в проводе, без применения сложных устройств.
Какие простые методы проверки провода на обрыв доступны без использования тестера или мультиметра?
Если специальных приборов нет, можно использовать метод с визуальным осмотром и механическим воздействием. Сначала внимательно осмотрите провод на наличие видимых повреждений, переломов или заломов. Затем аккуратно согните провод в разных местах — при наличии скрытого обрыва провод может издавать характерные звуки или лампочка, подключённая в цепь, может мигнуть или потухнуть. Также можно проверить провод, подсоединив его к исправному устройству и проверить его работу. Такой подход не требует приборов и позволяет выявить проблему на раннем этапе.
