Сливной клапан унитаза выполняет ключевую функцию – обеспечивает точное и регулируемое опорожнение бачка при каждом спуске воды. Его конструкция предполагает использование вертикального штока, плотно прилегающей прокладки и подвижного поплавка. Современные модели работают по принципу гидромеханического управления, в котором вода удерживается в бачке за счёт давления на клапан, а при активации кнопки создаётся кратковременное разрежение, открывающее проход.
Основной элемент – запорный узел, состоящий из седла клапана и запорной мембраны. В момент слива рычажный или кнопочный механизм поднимает шток, освобождая путь для воды. После опустошения бачка клапан возвращается в исходное положение под действием силы тяжести и давления воды в трубопроводе. Уплотнение обеспечивается резиновыми или силиконовыми прокладками, которые требуют регулярной проверки на износ.
Поплавковая система, интегрированная с наливным клапаном, определяет уровень воды и управляет его подачей. При снижении уровня поплавок опускается, открывая подачу воды. Когда заданный уровень достигается, подача прекращается. Неправильная настройка поплавка может привести к непрерывной утечке или недостаточному объёму воды для качественного слива. Рекомендуется устанавливать уровень воды на 10–15 мм ниже верхней кромки переливной трубки.
Для стабильной работы сливного клапана важно контролировать состояние прокладок, отсутствие минеральных отложений и правильную регулировку высоты переливной трубки. Оптимальная периодичность осмотра – один раз в 6 месяцев. Замена элементов клапана производится без демонтажа всего бачка, что делает обслуживание доступным даже при отсутствии специальных навыков.

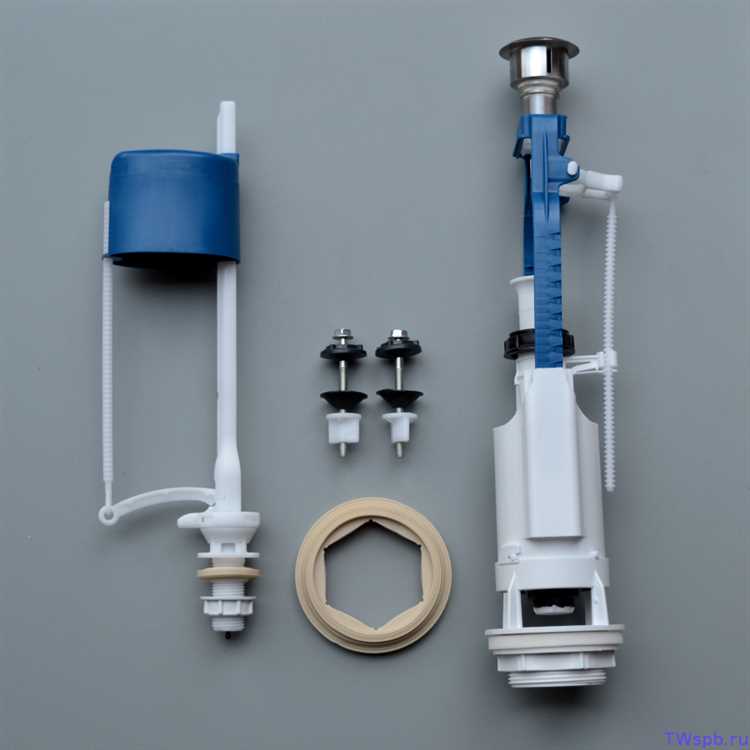

Как устроен клапан сливного бачка: основные элементы конструкции
Клапан сливного бачка состоит из нескольких функциональных узлов, каждый из которых выполняет строго определённую задачу. Основу конструкции составляет корпус, устанавливаемый в отверстие на дне бачка. Он герметично фиксируется с помощью прокладки и крепёжной гайки.
Запорный механизм – центральная часть клапана. Он включает подвижную шторку или мембрану, перекрывающую сливное отверстие. В зависимости от модели, механизм приводится в действие нажимной кнопкой или рычагом. Шторка должна плотно прилегать к седлу, иначе возможны протечки.
Поплавок – элемент, регулирующий уровень воды. Он соединён с впускным клапаном через рычажную или вертикальную систему. При достижении заданного уровня поплавок перекрывает подачу воды, предотвращая переполнение бачка.
Переливная труба служит аварийным выходом воды при неисправности поплавка. Её высота строго рассчитывается: верхняя кромка должна находиться ниже кнопки слива, но выше нормального уровня воды.
Толкатель передаёт усилие от кнопки на запорный механизм. В кнопочных моделях он представляет собой шток с пружиной, обеспечивающей возврат в исходное положение.
Рекомендация: при выборе клапана обращайте внимание на материал седла и уплотнителя. Силиконовые элементы служат дольше резиновых, особенно при жёсткой воде.

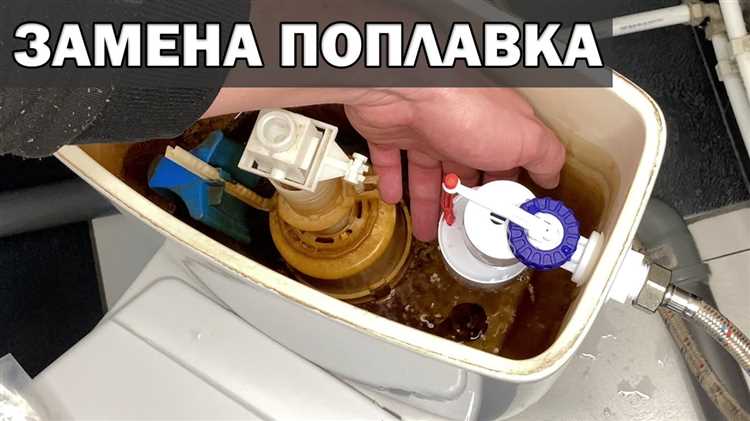

Механизм открытия и закрытия клапана при нажатии кнопки
При нажатии кнопки сливного бачка происходит точечное воздействие на шток, соединённый с выпускным клапаном. Это запускает процесс слива воды в чашу унитаза.
- Кнопка передаёт усилие через шток на подъёмный механизм, чаще всего это поршень или рычаг с тягой.
- Подъёмный элемент вытягивает заслонку сливного клапана вверх, открывая канал для воды.
- Вода под давлением самотёком устремляется в унитаз, опорожняя бачок.
- После отпускания кнопки возвратная пружина или сила тяжести возвращают клапан в исходное положение.
- Заслонка герметично перекрывает сливной канал, препятствуя утечке воды.
Для корректной работы важна точная регулировка длины штока и плотность прилегания прокладки клапана. Износ уплотнителей, ослабление пружины или смещение рычага вызывают неполное закрытие заслонки и постоянный подтек.
При двойной кнопке работают два независимых рычага: один поднимает заслонку полностью, другой частично. Это позволяет экономить воду при малом смыве. Оба режима требуют периодической проверки регулировок для предотвращения утечек.

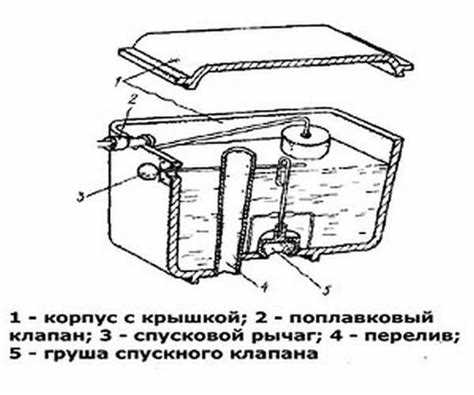

Влияние уровня воды на работу сливного механизма
Уровень воды в бачке напрямую определяет силу и полноту смыва. При недостаточном уровне напора может не хватить для эффективного удаления отходов, особенно в моделях с горизонтальным выпуском. Оптимальный уровень воды должен находиться на 10–20 мм ниже верхней кромки переливной трубки, что соответствует объему 6–9 литров для стандартных бачков.
При завышенном уровне воды повышается нагрузка на уплотнительные элементы сливного клапана. Это может вызвать постоянное подтекание, так как переполнение приводит к срабатыванию переливного канала и избыточному давлению на седло клапана. Кроме того, избыточный объем воды увеличивает расход без заметного улучшения смыва.
Поплавковый механизм должен быть отрегулирован так, чтобы при достижении нужного уровня воды клапан подачи перекрывался полностью. Рекомендуется проверять этот механизм каждые 6 месяцев: износ или загрязнение поплавка может привести к неправильной остановке набора воды.
Для снижения потребления воды без ухудшения качества смыва стоит использовать бачки с двойным режимом слива (3/6 литров) и корректно настраивать высоту запорного клапана. При этом важно соблюдать заводские параметры, указанные в технической документации, чтобы не нарушить гидравлический баланс конструкции.
Роль прокладок и уплотнителей в герметичности клапана
Герметичность сливного клапана напрямую зависит от состояния и качества прокладок и уплотнителей. Основная задача этих элементов – предотвратить утечку воды между подвижными и неподвижными частями механизма. Нарушение герметизации приводит к постоянному протеканию, повышенному расходу воды и ускоренному износу арматуры.
Прокладки устанавливаются между корпусом клапана и сливным отверстием бачка. Они изготавливаются из резины или силикона с высокой эластичностью и устойчивостью к воздействию воды. Толщина прокладки варьируется от 2 до 5 мм, что позволяет обеспечить плотное прилегание при затяжке без деформации корпуса. При установке важно избегать перекоса и перекручивания – даже небольшое смещение может создать канал для протечки.
Уплотнительные кольца применяются в местах соединения движущихся частей, таких как шток и седло клапана. Рекомендуется выбирать изделия с повышенной износостойкостью, особенно для бачков с интенсивным использованием. Уплотнители из EPDM сохраняют эластичность до 10 лет, в то время как дешёвые аналоги из ПВХ теряют форму уже через 1–2 года.
Регулярная проверка уплотнительных элементов необходима не реже одного раза в год. При обнаружении трещин, потери формы или изменения цвета уплотнители следует немедленно заменить. Использование сантехнической смазки на силиконовой основе при установке увеличивает срок службы прокладок и снижает трение.
Надёжная герметизация невозможна без точной посадки и соответствия размеров. Даже качественный уплотнитель не обеспечит защиту от протечек, если его диаметр или профиль не совпадают с конструкцией клапана. Всегда проверяйте совместимость элементов с конкретной моделью арматуры.
Почему клапан может не держать воду и как это исправить
Износ уплотнительной прокладки – одна из частых причин протечки. Резиновая или силиконовая прокладка теряет эластичность под воздействием воды и со временем деформируется. В результате клапан неплотно прилегает к седлу, и вода просачивается. Решение: снять клапан, заменить прокладку на новую с аналогичными размерами и материалом.
Механическое повреждение седла клапана приводит к тому, что даже новая прокладка не может обеспечить герметичность. На поверхности седла могут появиться трещины, сколы или налёт извести. Для устранения нужно тщательно очистить седло от отложений жёсткой щёткой, при необходимости обработать мелкой наждачной бумагой. Если повреждение критичное – заменить весь механизм.
Неправильная регулировка тяги сливного механизма мешает клапану вернуться в исходное положение. Тяга может быть слишком короткой или перекошенной. Нужно отрегулировать длину или положение тяги так, чтобы клапан точно вставал на седло без перекосов и зазоров.
Попадание мусора или песка между клапаном и седлом нарушает герметичность. Это особенно актуально при нестабильном водоснабжении. Рекомендуется перекрыть воду, слить бачок, извлечь клапан и промыть все элементы под напором. Установка фильтра на подвод воды поможет предотвратить повторное загрязнение.
Деформация корпуса клапана при длительной эксплуатации возможна из-за перепадов температуры или низкокачественного пластика. Визуально заметны перекосы или нарушение геометрии. Такой клапан подлежит полной замене.

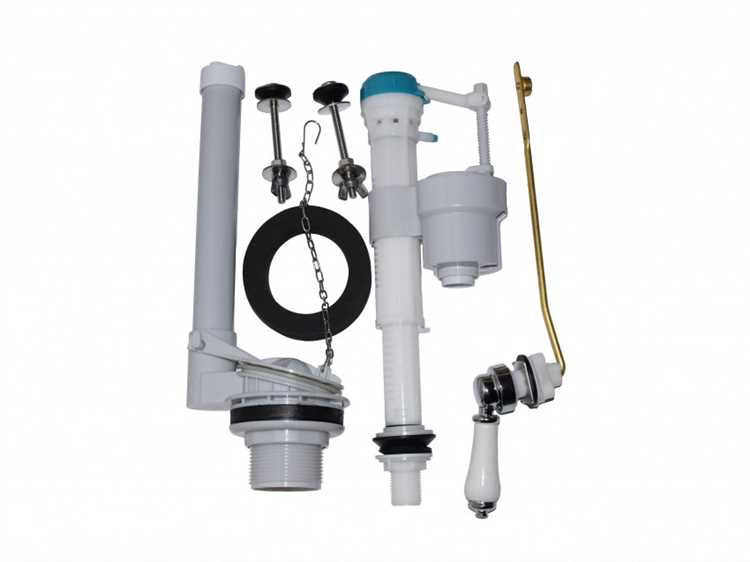

Различия между кнопочными и рычажными типами сливных клапанов
Кнопочные клапаны обеспечивают срабатывание механизма при нажатии на одну или две кнопки, что позволяет регулировать объем слива – полный или половинный. Это достигается через сложную систему двухпоточного клапана и встроенного ограничителя, что снижает расход воды без снижения эффективности смыва.
Рычажные клапаны работают за счет механического подъема рычага, соединенного с клапаном через цепочку или тросик. При подъеме рычага клапан открывается полностью, что гарантирует максимальный слив. Регулировка объема слива у рычажных моделей невозможна без дополнительных элементов.
Кнопочные механизмы имеют компактный корпус и требуют меньшего пространства внутри бачка, что важно при ограниченном объеме. Рычажные клапаны занимают больше места и требуют точной установки для обеспечения герметичности и правильного срабатывания.
Обслуживание кнопочных клапанов сложнее: они чувствительны к загрязнениям и требуют регулярной очистки фильтров и подвижных частей. Рычажные клапаны проще в ремонте, так как их устройство более механистично и менее подвержено поломкам из-за загрязнений.
Для домов с высокими требованиями к экономии воды предпочтительнее кнопочные клапаны с двухрежимным сливом. В местах с жесткой водой или нерегулярным обслуживанием лучше устанавливать рычажные клапаны из-за их надежности и простоты конструкции.
Вопрос-ответ:
Как именно работает клапан в сливном бачке унитаза?
Клапан управляет поступлением воды из бачка в чашу унитаза. При нажатии на кнопку или рычаг клапан открывается, позволяя воде быстро вылиться в сливную трубу. Это создает поток, который вымывает содержимое чаши. После спуска клапан закрывается, и бачок наполняется водой для следующего использования.
Почему после смыва вода в бачке не всегда наполняется сразу?
После спуска воды клапан закрывается, а наполнение бачка контролируется специальным механизмом, который запускает подачу воды. Иногда наполнение задерживается из-за засора или неисправности этого механизма, что может замедлить процесс. В норме наполнение начинается сразу после закрытия клапана и продолжается до достижения необходимого уровня.
Можно ли самостоятельно заменить клапан в сливном бачке, если он сломался?
Замена клапана в бачке унитаза — задача, которую можно выполнить самостоятельно, если есть базовые навыки работы с сантехникой. Для этого нужно перекрыть воду, слить остатки, аккуратно снять старый клапан и установить новый, следя за правильным положением уплотнительных прокладок. Если же возникают сомнения, лучше обратиться к специалисту, чтобы избежать протечек.
Как устроен механизм, который регулирует подачу воды в бачок через клапан?
Внутри бачка установлен клапан с поплавком, который реагирует на уровень воды. Когда вода убывает после смыва, поплавок опускается и открывает клапан, позволяя воде поступать из водопровода. По мере наполнения поплавок поднимается и постепенно закрывает клапан, прекращая подачу воды в момент достижения нужного уровня.
