Как работает опн ограничитель перенапряжения

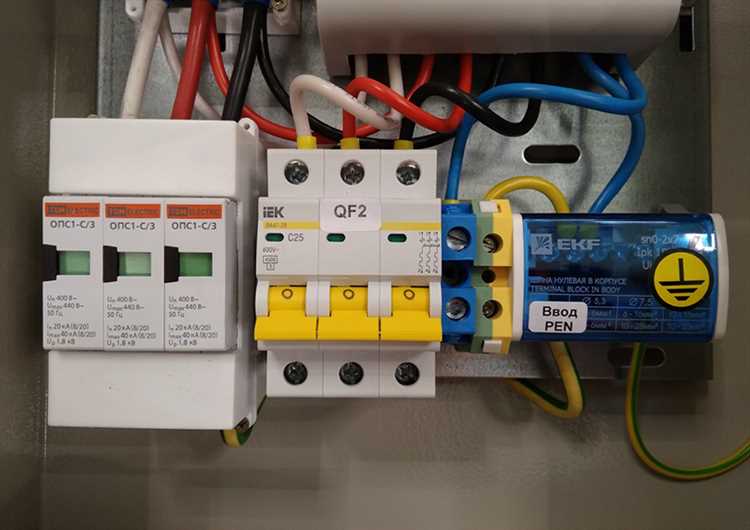

Ограничители перенапряжения нелинейного типа (ОПН) применяются для защиты электроустановок от опасных импульсных перенапряжений, возникающих при ударе молнии или коммутационных процессах. Их конструкция основана на использовании варисторов из оксида цинка, обладающих выраженной нелинейной вольт-амперной характеристикой. Это позволяет устройству мгновенно снижать высокие напряжения до безопасного уровня без задержки по времени.

Основной рабочий элемент ОПН – ZnO-варистор, способный в нормальных условиях выдерживать рабочее напряжение сети, а при скачке напряжения – резко снизить свое сопротивление и пропустить импульсный ток в заземление. Например, при стандартном импульсе в 8/20 мкс устройство может рассеивать токи до 10–20 кА без разрушения.

В отличие от старых типов искровых разрядников, ОПН не требуют зазоров и не формируют дугу при срабатывании. Это обеспечивает более высокую скорость отклика – менее 1 мкс – и исключает необходимость в дополнительном обслуживании. Установка ограничителя непосредственно на вводе в трансформатор или воздушную линию позволяет сократить длину незащищённого участка до минимума.

При выборе ОПН важно учитывать параметры: длительно допустимое рабочее напряжение (Ur), максимальный импульсный разрядный ток (Iimp) и остаточное напряжение (Ures). Например, для сетей 10 кВ значение Ur обычно составляет 12 кВ, Iimp – 10 кА, а Ures – не более 30 кВ при максимальном импульсе. Неправильный выбор устройства приводит к его деградации или недостаточной защите оборудования.

Назначение ОПН в системах электроснабжения среднего и высокого напряжения

• В сетях 6–35 кВ ОПН устанавливаются на вводах трансформаторов, в распределительных устройствах, на фидерах воздушных и кабельных линий. Основная задача – защита изоляции от перенапряжений, вызванных коммутацией и грозовыми воздействиями.
• На напряжениях 110 кВ и выше ОПН размещаются на подстанциях, в местах перехода кабель-воздух и в точках вероятного пробоя изоляции. Их установка критически важна для предотвращения повреждений трансформаторов, выключателей, разъединителей и другого дорогостоящего оборудования.

1. ОПН ограничивает амплитуду импульсного напряжения до безопасного уровня за счёт резкого снижения сопротивления при превышении порогового напряжения. Временной интервал срабатывания – менее 1 мс.
2. Использование ОПН с металлическим оксидом цинка (ZnO) без искрового промежутка обеспечивает высокую энергоёмкость, стабильность характеристик и длительный срок службы при повторяющихся перенапряжениях.
3. Выбор номинального напряжения ОПН осуществляется с учётом максимального рабочего напряжения сети (U_max) и должен превышать его на 10–15% для сетей с изолированной нейтралью и до 30% – при эффективно заземлённой нейтрали.

Неправильно подобранный или устаревший ОПН может не только не защитить оборудование, но и сам стать источником отказа. Рекомендуется регулярно проводить визуальный осмотр, измерение токов утечки и тепловизионный контроль для оценки состояния устройства.

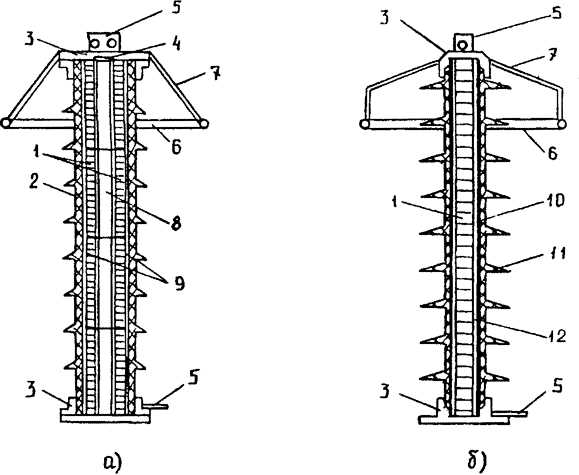

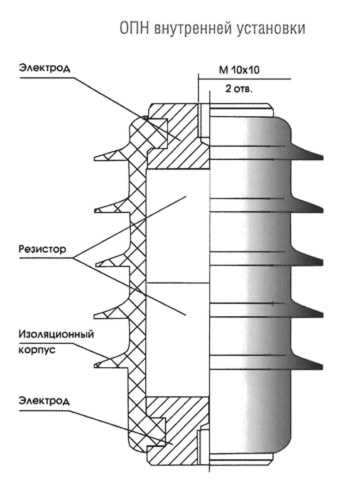

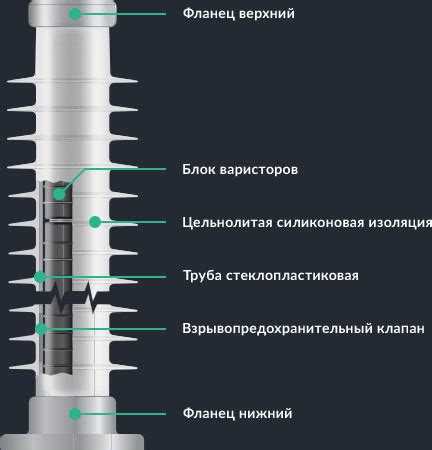

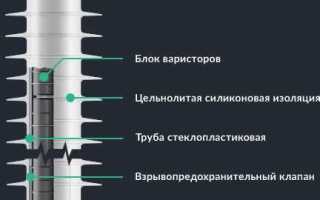

Типовая конструкция ОПН: материалы, элементы, компоновка

Ограничитель перенапряжения нелинейный (ОПН) состоит из варисторных элементов на основе оксида цинка (ZnO), заключённых в изолирующую оболочку. Варисторы изготавливаются методом спекания с добавками Bi₂O₃, CoO и MnO₂ для формирования нелинейной вольт-амперной характеристики и стабильности при импульсных нагрузках.

Элементы варистора соединяются последовательно, количество варисторов определяется рабочим напряжением устройства. Каждый элемент герметично изолирован с применением кремнийорганических компаундов, устойчивых к термическим и электрическим воздействиям. В качестве внешней оболочки применяются полимерные или фарфоровые кожухи. Полимеры (обычно этилен-пропиленовая резина или силикон) используются в сетях до 110 кВ из-за меньшего веса и устойчивости к загрязнению. Фарфор предпочтителен при напряжениях свыше 110 кВ – он обеспечивает лучшую механическую прочность и долговечность.

Внутренняя компоновка предусматривает установку варисторов в цилиндрическом корпусе с радиальными зазорами, необходимыми для теплоотвода и компенсации внутренних механических напряжений. Контактные пластины из лужёной меди обеспечивают надёжное электрическое соединение и минимальные потери. В верхней части устройства монтируется искровой промежуток (опционально), включаемый в конструкцию при необходимости дополнительной коммутационной защиты.

Для повышения стойкости к атмосферным воздействиям применяется герметизация всех узлов, включая использование гидрофобных покрытий на внешней поверхности. Концевые соединения выполняются в виде фланцев с уплотнительными кольцами из маслостойкой резины. Все материалы проходят ускоренные климатические и электрические испытания на пробой, токовую нагрузку и старение.

Роль варистора на основе оксида цинка в ограничении перенапряжений

• Оксид цинка обладает высокой нелинейностью: коэффициент α в уравнении I = kU^α достигает 30–50, что обеспечивает резкое снижение сопротивления при превышении порогового напряжения.
• При нормальном напряжении варистор практически не проводит ток, сохраняя изоляционные свойства и минимизируя потери в линии.
• Во время перенапряжения варистор мгновенно переходит в проводящее состояние, ограничивая фронт импульса и снижая его амплитуду до безопасного уровня (например, с 150 кВ до 40–60 кВ).
• ZnO-варисторы способны рассеивать большие энергии (до 10 кДж на элемент) за счет равномерного распределения тепла внутри зернистой структуры полупроводника.
• Отсутствие искровых промежутков снижает реактивное время до микросекунд и исключает старение, связанное с электрическими разрядами.

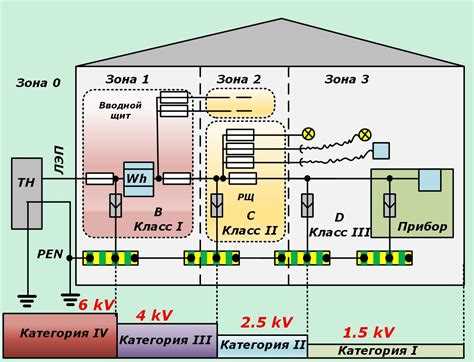

Рекомендуется использовать варисторы с характеристиками, подобранными в соответствии с классом защиты и номинальным напряжением защищаемой системы. При выборе учитываются параметры:

1. Максимальное рабочее напряжение (U_c) – должно превышать амплитуду фазного напряжения с учетом колебаний сети.
2. Импульсный ток (I_imp) – определяется классом грозозащиты и возможными значениями токов молнии (обычно 10–65 кА).
3. Остаточное напряжение (U_res) – должно быть значительно ниже допустимого уровня изоляции оборудования.

Эффективность варистора на основе ZnO напрямую зависит от точности подбора его параметров и качества изготовления. Отклонения в составе или технологии спекания приводят к деградации защитных характеристик, поэтому критична периодическая проверка характеристик ОПН на месте эксплуатации.

Механизм поглощения и рассеивания энергии импульсного перенапряжения

Ограничители перенапряжения нелинейного типа, такие как ОПН, используют варисторы на основе оксида цинка (ZnO), обладающие высокой нелинейностью вольт-амперной характеристики. При номинальном напряжении сопротивление варистора велико, и ток утечки не превышает нескольких миллиампер. При возникновении импульсного перенапряжения (например, 8/20 мкс с амплитудой 10–100 кА) сопротивление резко падает до единиц Ом, обеспечивая шунтирование импульсного тока в землю.

Поглощение энергии происходит за счёт перераспределения напряжения на участках варисторной колонки. Каждый варистор состоит из множества зерен ZnO, разделённых межзеренными барьерами. При высоком напряжении барьеры пробиваются, и зерна начинают проводить ток, превращая электрическую энергию в тепловую. Эффективность поглощения зависит от удельной мощности рассеивания: качественные варисторы выдерживают до 400 Дж/см³ без деградации характеристик.

Рассеивание энергии реализуется за счёт теплопроводности корпуса и контакта с внешней средой. Корпус ОПН изготавливается из кремнийорганической резины или фарфора с высокой термостойкостью. Конвекция и теплопередача обеспечивают отвод тепла, предотвращая локальный перегрев. При многократных импульсах важно, чтобы температура варистора не превышала 120 °C, иначе начинается термическая деградация, связанная с миграцией кислорода в кристаллической решётке ZnO.

Рекомендации: при выборе ОПН следует учитывать максимальную энергию одного импульса (например, 10 кА, 8/20 мкс ≈ 250 Дж) и интервал между импульсами для восстановления теплового баланса. Монтаж должен обеспечивать эффективное заземление и минимальное сопротивление соединений, иначе возрастает риск термического пробоя.

Функционирование ОПН при нормальных условиях и в аварийных режимах

В нормальном режиме ограничитель перенапряжения (ОПН) обладает высоким сопротивлением, практически не влияя на работу изоляции оборудования. Ток через варистор не превышает единицы микроампер, что обеспечивает его долговечность и стабильность характеристик. Электрическая прочность сохраняется благодаря отсутствию тепловой нагрузки, а утечка не вызывает деградации материала.

При возникновении импульсного перенапряжения, например, от грозового разряда или коммутационного процесса, сопротивление варистора мгновенно снижается до долей ома. В течение нескольких микросекунд ОПН пропускает токи величиной до десятков килоампер, ограничивая напряжение на защищаемом оборудовании до безопасного уровня. Напряжение ограничения зависит от классовой характеристики ОПН, но не превышает 1.5-кратного номинального напряжения сети.

После прохождения импульса варистор возвращается в исходное высокоомное состояние, предотвращая дальнейшее протекание тока. Если перенапряжения повторяются слишком часто или амплитуда превышает допустимую, в варисторе начинается термическое разрушение. Для предупреждения критических последствий ОПН оснащается индикатором состояния или предохранителем, отключающим устройство при пробое.

ОПН должен обеспечивать устойчивость к минимум 20 стандартным грозовым импульсам (8/20 мкс) с амплитудой 10–20 кА без ухудшения параметров. В сетях 6–35 кВ применяются ОПН на основе ZnO без искровых промежутков, что позволяет исключить задержки срабатывания. Рекомендуется проводить периодическую проверку остаточного напряжения и токов утечки с использованием специализированных измерителей, чтобы своевременно выявить деградацию варистора.

Параметры, влияющие на выбор ОПН для конкретной линии или подстанции

Максимальное рабочее напряжение ОПН должно превышать максимальное фазное напряжение линии с учётом допустимых колебаний и условия работы в неблагоприятных климатических зонах. При выборе ОПН для подстанций учитывают напряжение системы и тип изоляции трансформаторов, так как неправильный подбор приводит к снижению срока службы оборудования или снижению защитных функций.

Номинальный ток ОПН зависит от вероятности возникновения коротких замыканий и токов утечки, возникающих при грозовых или коммутационных перенапряжениях. Рекомендуется выбирать устройства с током, превышающим максимально ожидаемый ток молнии или коммутационных переходных процессов, чтобы избежать преждевременного выхода из строя.

Энергия разряда, выражаемая в килоджоулях, указывает на способность ОПН выдерживать кратковременные импульсные токи. Для линий с высокой частотой грозовых разрядов необходимо выбирать ОПН с увеличенным запасом энергии разряда, что предотвращает деградацию элементов и обеспечивает стабильную работу.

Другим важным параметром является степень защиты корпуса ОПН (IP-класс), которая должна соответствовать условиям окружающей среды: влажность, пыль, химически активные вещества. Для открытых воздушных линий выбирают устройства с IP не ниже 65, а для подстанций – IP67 и выше.

Также учитывается время срабатывания ОПН: для защиты чувствительной электроники и аппаратуры на подстанциях требуется максимально быстрое снижение перенапряжения. Тип конструкции и материал варистора влияет на скорость реакции и долговечность.

Проверка работоспособности и признаки выхода ОПН из строя

Для оценки состояния ограничителя перенапряжения (ОПН) необходимо измерить его сопротивление изоляции мегомметром при отключённом напряжении. Значение сопротивления должно превышать 100 МОм. Снижение этого показателя свидетельствует о частичном пробое или накоплении влаги и загрязнений.

Визуальный осмотр выявляет трещины, следы оплавления или деформации корпуса, что указывает на перегрузку или внутренние повреждения. При регулярных коротких перенапряжениях ОПН может изменять свои характеристики – снижается уровень срабатывания, что приводит к преждевременному выходу из строя.

Измерение токов утечки с помощью токового клещевого прибора при номинальном напряжении позволяет определить износ варисторного элемента. Значение утечки выше 1 мА указывает на деградацию. При повторном превышении этого порога рекомендуется замена устройства.

Проведение испытаний повышенным напряжением (выдержка в течение 1 минуты при 1,2-кратном номинальном напряжении) подтверждает целостность внутренней структуры ОПН. Отказ устройства проявляется пробоем или устойчивым током утечки свыше 10 мА.

Регулярный контроль параметров и соблюдение норм эксплуатации (отсутствие механических повреждений, своевременная очистка контактов и корпуса) предотвращают внезапные отказы и обеспечивают надёжную защиту электрооборудования.

Вопрос-ответ:

Какова основная функция ограничителя перенапряжения (ОПН) в электрических сетях?

Ограничитель перенапряжения предназначен для защиты электрооборудования от коротковременных перенапряжений, которые могут возникать из-за грозовых разрядов или коммутационных процессов. При возникновении высокого напряжения ОПН снижает его уровень, пропуская избыточный ток через себя и тем самым предотвращая повреждение оборудования.

На каком физическом принципе основана работа ограничителя перенапряжения?

ОПН использует свойство нелинейного сопротивления материалов, таких как оксид цинка. При нормальном напряжении сопротивление элемента очень высокое, и ток практически не протекает. При повышении напряжения выше определенного порога сопротивление резко падает, что позволяет току идти через ограничитель и снижать перенапряжение в сети.

Каким образом ограничитель перенапряжения возвращается в исходное состояние после воздействия высокого напряжения?

После того как перенапряжение исчезает, сопротивление ограничителя вновь увеличивается до исходного уровня. Это происходит из-за особенностей материала, который восстанавливает свое высокое сопротивление, прекращая пропускать ток через себя. Благодаря этому ОПН может многократно работать без необходимости замены после каждого срабатывания.

Какие типы перенапряжений способен гасить ограничитель перенапряжения?

ОПН эффективно защищает от кратковременных высоковольтных импульсов, таких как грозовые перенапряжения и коммутационные выбросы. Он не предназначен для длительного ограничения высокого напряжения, а только для быстрого снижения пиков напряжения, чтобы предотвратить повреждения оборудования и изоляции.

Почему важен правильный выбор характеристик ограничителя перенапряжения для конкретной электрической системы?

Параметры ОПН должны соответствовать номинальному напряжению и типу сети, чтобы он мог срабатывать при нужных уровнях перенапряжения, не влияя на нормальную работу оборудования. Если характеристики выбраны неправильно, ограничитель либо не защитит систему должным образом, либо будет срабатывать слишком часто, что может привести к его преждевременному износу и снижению надежности.

Как именно ограничитель перенапряжения (ОПН) защищает электрооборудование от повреждений?

ОПН работает как устройство, которое быстро снижает напряжение при его резком повышении. В нормальных условиях он практически не оказывает влияния на цепь, так как обладает очень высоким сопротивлением. При скачке напряжения, превышающем допустимый уровень, внутренний элемент ОПН резко меняет своё сопротивление на низкое, что позволяет перенапряжению стечь на землю, предотвращая повреждение подключенного оборудования. После нормализации напряжения ОПН возвращается в исходное состояние и готов к следующему событию.
