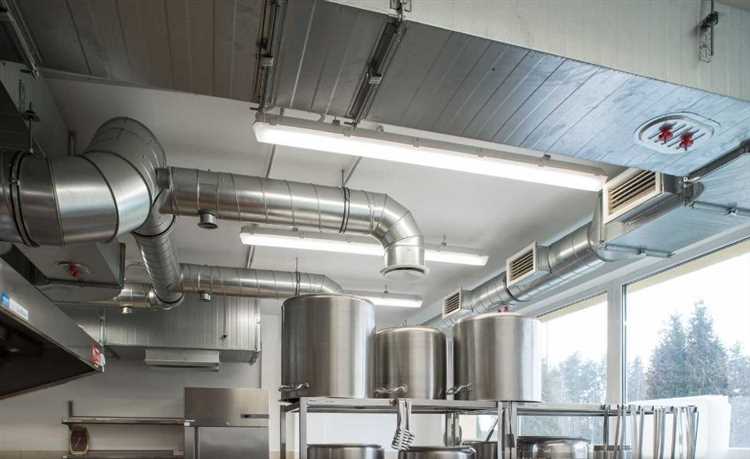

Как работает приточно вытяжная вентиляция

Приточно-вытяжная вентиляция представляет собой сбалансированную систему воздухообмена, в которой организованы два противоположных потока: подача свежего воздуха и удаление отработанного. В отличие от естественного проветривания, такой подход обеспечивает контроль над температурой, влажностью и степенью очистки воздуха. Система особенно актуальна в помещениях с герметичными окнами и высоким уровнем загрязнения воздуха – как внутри, так и снаружи.

Ключевой компонент – приточная установка, снабжённая фильтрами, нагревателем и, в некоторых случаях, увлажнителем. Она втягивает наружный воздух, очищает его от пыли, аллергенов и вредных примесей, доводит до комфортной температуры и подаёт в зону пребывания людей. Вытяжной блок одновременно удаляет загрязнённый воздух, насыщенный углекислым газом, запахами и влагой. Эффективность достигается при соблюдении баланса производительности притока и вытяжки – как правило, не менее 20–30 м³/ч свежего воздуха на одного человека.

Для снижения энергозатрат применяется рекуператор тепла – устройство, передающее тепловую энергию вытяжного воздуха приточному потоку. Это позволяет сократить теплопотери до 60–80%. Современные системы оснащаются автоматикой: датчиками CO₂, влажности и температурными контроллерами, регулирующими работу вентиляторов в зависимости от текущих условий.

При проектировании важно учитывать не только кратность воздухообмена, но и расположение воздуховодов, уровень шума и герметичность соединений. Нарушение этих параметров приводит к понижению эффективности, сквознякам и лишним затратам на отопление или охлаждение. Правильно смонтированная приточно-вытяжная вентиляция обеспечивает устойчивый микроклимат и способствует сохранению здоровья.

Принцип работы приточно-вытяжной вентиляции

Приточно-вытяжная вентиляция обеспечивает одновременный приток свежего воздуха с улицы и удаление отработанного воздуха из помещений. Основу системы составляют два канала: приточный и вытяжной, каждый из которых оснащён вентиляторами, фильтрами и, при необходимости, теплообменником или рекуператором.

Приточный блок нагнетает очищенный воздух внутрь помещений через фильтры грубой и тонкой очистки. В холодный период используется электрический или водяной нагреватель, который доводит температуру воздуха до комфортного уровня. Устройство монтируется с учётом кратности воздухообмена: например, в жилых комнатах требуется не менее 30 м³/ч на человека.

Вытяжной канал удаляет загрязнённый воздух из зон с повышенной влажностью и загрязнением – кухни, санузлы, подсобки. Вентиляторы в вытяжной части работают синхронно с приточными, чтобы избежать избыточного давления или разрежения.

Для повышения энергоэффективности системы применяется рекуператор. Он передаёт тепло от удаляемого воздуха приточному, снижая теплопотери до 70–85 %. Это особенно важно в климатических зонах с холодной зимой. Установка рекуператора позволяет сократить затраты на отопление на 20–40 %.

Система управляется автоматикой: датчики CO₂, влажности и температуры регулируют производительность вентиляторов. В современных моделях предусмотрено управление по Wi-Fi или через центральный контроллер «умного дома». Это позволяет поддерживать заданные параметры микроклимата при минимальном энергопотреблении.

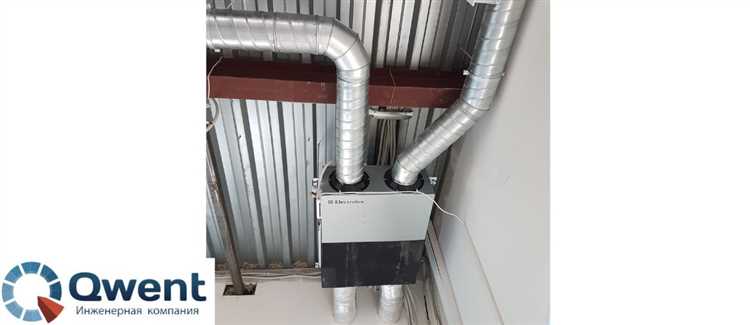

Как организован приток и удаление воздуха в системе

Приточно-вытяжная вентиляция работает по замкнутому циклу распределения и удаления воздуха с контролем его объема и качества. Основные элементы системы: приточный и вытяжной вентиляторы, воздуховоды, фильтры, рекуператор, шумоглушители и автоматические заслонки.

• Приток воздуха обеспечивается вентилятором, нагнетающим наружный воздух в помещение через систему фильтрации и подогрева. Используются фильтры класса G4 и F7 для удаления пыли, пыльцы и мелких загрязнений.
• Перед подачей в помещения воздух может проходить через рекуператор, где он подогревается за счёт теплого удаляемого воздуха, что снижает энергозатраты на отопление в холодное время года.
• Воздухораспределители размещаются в зонах длительного пребывания людей: жилые комнаты, офисные пространства, учебные аудитории. Для равномерного распределения применяются решётки с регулируемыми жалюзи или вентиляционные диффузоры.

Удаление отработанного воздуха осуществляется по следующим принципам:

1. Забор отработанного воздуха производится из зон с повышенной влажностью или загрязнением: кухни, санузлы, технические помещения.
2. Вытяжной вентилятор удаляет воздух через отдельную сеть воздуховодов, не пересекающуюся с приточной. Это исключает смешивание потоков.
3. Уровень шума снижается с помощью встроенных шумоглушителей на вытяжных каналах.
4. Воздушные заслонки с сервоприводами перекрывают потоки при остановке системы, исключая обратную тягу и теплопотери.

Скорость воздуха в приточных каналах регулируется в пределах 2,5–4,0 м/с, в вытяжных – до 6 м/с. Все параметры задаются через систему автоматики с возможностью настройки по датчикам CO₂, влажности и температуры.

Что делает вентиляционная установка с уличным воздухом перед подачей внутрь

Перед подачей внутрь помещения вентиляционная установка выполняет несколько этапов обработки уличного воздуха для обеспечения безопасности, комфорта и энергоэффективности.

1. Фильтрация: На первом этапе удаляются механические загрязнители: пыль, сажа, пыльца, мелкий мусор. Применяются фильтры G4–F9. Для помещений с повышенными требованиями к чистоте могут устанавливаться HEPA-фильтры H10–H14.

2. Подогрев: Зимой температура наружного воздуха может опускаться до –30 °C. Для предотвращения обмерзания компонентов и обеспечения комфортной подачи, воздух подогревается. Используются водяные или электрические калориферы. Температура на выходе – не ниже +18 °C.

3. Увлажнение (опционально): В зимний период влажность уличного воздуха может снижаться до 10–15 %. В таких случаях система оснащается пароувлажнителем или ультразвуковым генератором влаги для поддержания комфортных 40–60 % относительной влажности.

4. Шумоглушение: Перед подачей воздух проходит через шумоизоляционные каналы. Это снижает уровень шума вентилятора и движения воздуха до 25–35 дБ, что допустимо для жилых и офисных помещений.

5. Рекуперация тепла: Современные установки оснащаются рекуператорами, позволяющими возвращать до 85 % тепла из удаляемого воздуха обратно во входящий поток. Это снижает энергопотребление на обогрев и охлаждение.

6. Контроль CO₂ и летучих соединений (опционально): Некоторые установки используют сенсоры и адсорбционные фильтры (например, с активированным углём) для удаления вредных газов и регуляции состава воздуха по содержанию CO₂, особенно актуально в плотнозакрытых зданиях.

Как происходит распределение свежего воздуха по помещениям

Распределение свежего воздуха в системе приточно-вытяжной вентиляции зависит от точек подачи, расположения вытяжных решёток и кратности воздухообмена. Оптимальное размещение воздухораспределительных устройств – в верхней зоне помещения, ближе к зоне постоянного пребывания людей, при этом вытяжные каналы располагаются в противоположной части, что создаёт направленный поток.

В жилых помещениях подача воздуха осуществляется преимущественно в спальни и гостиную. Для этого используют анемостаты с регулируемым расходом, устанавливаемые на потолке или в верхней части стены. Скорость подачи воздуха на выходе из решётки не должна превышать 0,2–0,3 м/с во избежание сквозняков.

В кухнях, санузлах и подсобных помещениях воздух удаляется через вытяжные решётки, подключённые к централизованному вытяжному каналу. Это создаёт разрежение в «грязных» зонах, направляя поток свежего воздуха из «чистых» зон. Такая схема обеспечивает правильное давление и исключает переток загрязнённого воздуха.

Для равномерного распределения важно учитывать кратность воздухообмена. Например, в жилых комнатах она должна составлять 1–1,5, в ванных – до 5, на кухне – не менее 6. Недостаточная кратность приводит к застойным зонам и снижению эффективности вентиляции.

Регулировка объёма подачи и вытяжки производится с помощью клапанов, заслонок или автоматики с датчиками CO₂ и влажности. При проектировании рекомендуется учитывать теплопоступления и ориентацию окон: приток воздуха должен компенсировать теплопотери и не создавать переохлаждения.

В системах с рекуперацией важно, чтобы воздушные потоки не смешивались. Для этого используют перекрёстные или роторные теплообменники, обеспечивающие передачу тепла без утечки воздуха из вытяжного контура в приточный.

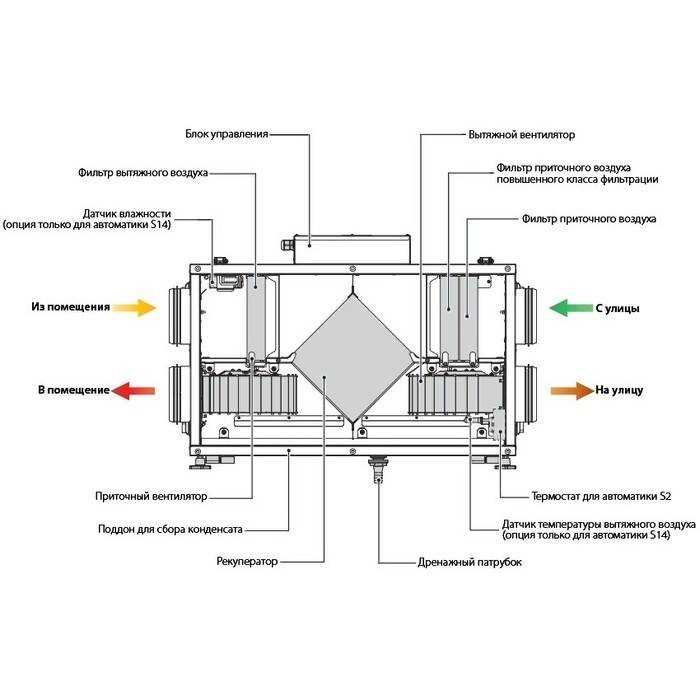

Как удаляется загрязнённый воздух и какие компоненты в этом участвуют

Вытяжные вентиляторы – основное оборудование для удаления воздуха. Они устанавливаются в каналах, ведущих наружу или в центральную шахту. Вентиляторы подбираются по объёму вытягиваемого воздуха, измеряемому в м³/ч. Например, для ванной комнаты с объёмом 12 м³ нужен вентилятор с производительностью не менее 90–100 м³/ч.

Воздуховоды направляют поток к точке выброса. Чаще используются круглые или прямоугольные каналы из оцинкованной стали, реже – пластиковые. Их диаметр напрямую влияет на сопротивление воздушному потоку. Рекомендуется избегать резких поворотов и использовать минимальную длину трассы.

Обратные клапаны предотвращают поступление отработанного воздуха обратно в помещение при выключенной системе. Это особенно важно в многоэтажных зданиях, где возможна рециркуляция запахов через общие вентиляционные шахты.

Фильтры грубой и тонкой очистки на вытяжке применяются в системах с рециркуляцией или в тех случаях, когда воздух перед удалением проходит через рекуператор. Они защищают теплообменник от загрязнения жиром, пылью и мелкодисперсными частицами.

Рекуператоры участвуют в процессе, если система комбинированная. Они позволяют извлечь тепловую энергию из удаляемого воздуха и передать её приточному потоку, снижая энергозатраты. Рекуперация особенно эффективна при постоянной вентиляции с высоким расходом воздуха.

Автоматика и датчики (CO₂, влажности, VOC) регулируют производительность вентиляторов в зависимости от качества воздуха. При повышении концентрации загрязняющих веществ система автоматически усиливает вытяжку, что обеспечивает постоянное поддержание санитарных норм.

Зачем используется рекуператор и как он влияет на работу системы

Рекуператор – ключевой элемент приточно-вытяжной вентиляции, позволяющий значительно снизить теплопотери за счет передачи тепла от вытяжного воздуха к приточному. Это устройство экономит энергию и повышает эффективность системы.

• Снижение затрат на отопление: Рекуператор возвращает до 70–90% тепла, что уменьшает нагрузку на отопительное оборудование и снижает расходы на энергоресурсы.
• Улучшение микроклимата: Подогретый приточный воздух снижает риск переохлаждения помещений, поддерживая стабильную температуру без резких перепадов.
• Оптимизация работы вентилятора: За счет снижения температуры приточного воздуха нагрузка на вентиляторы уменьшается, что продлевает срок службы оборудования и снижает уровень шума.

Рекуператоры бывают разных типов: пластинчатые, роторные, теплообменники с жидкостным или воздушным контуром. Выбор зависит от параметров помещения и требований к энергоэффективности.

1. При пластинчатом рекуператоре теплообмен происходит через тонкие металлические или пластиковые пластины, которые разделяют потоки воздуха без смешения.
2. Роторный рекуператор обеспечивает более высокий коэффициент теплоотдачи (до 90%) и может восстанавливать не только тепло, но и влажность, что полезно в жилых и офисных помещениях.
3. Жидкостные теплообменники подходят для систем с большим тепловым потенциалом и позволяют дополнительно регулировать температуру воздуха.

Установка рекуператора требует учета следующих факторов:

• Герметичность и правильное размещение для предотвращения смешения потоков.
• Регулярное техническое обслуживание и очистка для сохранения эффективности и предотвращения загрязнения воздуха.
• Соответствие мощности рекуператора объему вентиляционного потока.

В результате рекуператор снижает энергопотребление системы в среднем на 30–50%, что делает приточно-вытяжную вентиляцию более экономичной и экологичной.

Как управляется вентиляцией автоматика и какие датчики задействованы

Основные датчики, используемые в автоматике вентиляции:

1. Датчики температуры воздуха – измеряют температуру приточного и вытяжного воздуха. Позволяют поддерживать комфортный температурный режим и оптимизировать энергозатраты, регулируя нагрев и охлаждение.

2. Датчики влажности – контролируют уровень относительной влажности. Автоматика корректирует интенсивность вентиляции, чтобы избежать избыточной влажности, способствующей развитию плесени и ухудшению качества воздуха.

3. Датчики углекислого газа (CO₂) – определяют концентрацию CO₂ в помещении. При превышении заданного порога автоматика увеличивает приток свежего воздуха, что особенно важно для помещений с высокой плотностью людей.

4. Датчики давления – фиксируют разницу давления между вытяжной и приточной системами, предотвращая обратные потоки и обеспечивая стабильную работу вентиляции.

5. Датчики движения и присутствия – позволяют адаптировать работу вентиляции под текущую активность в помещении, снижая энергопотребление в периоды отсутствия людей.

Автоматика использует алгоритмы, комбинирующие данные всех датчиков для точной настройки режимов работы. Например, при повышении CO₂ и влажности одновременно, система увеличивает интенсивность притока и вытяжки, поддерживая баланс температуры и давления.

Для обеспечения надежности и оперативного реагирования часто применяется дублирование критических датчиков и реализация аварийных сценариев, например, автоматическое отключение вентиляторов при выходе параметров за безопасные пределы.

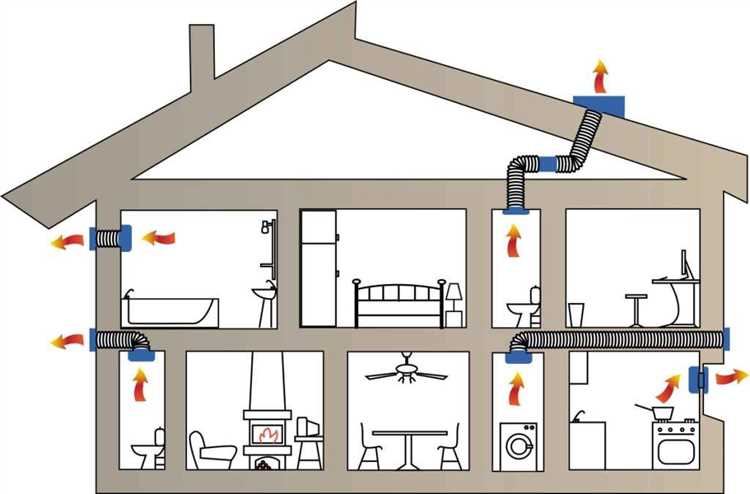

Как подобрать систему под конкретную площадь и назначение помещения

Следующий этап – определение кратности воздухообмена, которая зависит от типа помещения. В жилых помещениях рекомендуется 1–1,5 кратного обмена в час, в офисах – 1,5–2, в производственных – 2 и более. Умножив объем помещения (в м³) на кратность, получаем минимальный общий расход воздуха.

Важно учитывать площадь и высоту потолков. Например, для помещения 50 м² с высотой 3 метра объем будет 150 м³. При кратности 1,5 необходимая производительность системы – 225 м³/ч.

Тип вентиляционной системы выбирают в зависимости от назначения: для жилых и офисных помещений оптимальны системы с рекуперацией тепла, снижающие затраты на отопление; в производственных зонах зачастую требуются системы с повышенной мощностью и фильтрацией от загрязнений.

Также учитывается уровень шума. Для спален и учебных комнат максимальный уровень не должен превышать 30–35 дБ, для офисов – 40–45 дБ. Это влияет на выбор вентиляторов и способ монтажа оборудования.

При проектировании нужно предусмотреть запас по производительности 10–15% для компенсации возможных изменений режима работы или загрязнения фильтров.

Важным параметром является качество фильтрации. Для жилых помещений рекомендуется минимум фильтр класса G4, в помещениях с повышенной загрязненностью – не ниже F7–F9.

Вопрос-ответ:

Как устроена приточно-вытяжная вентиляция и из каких основных элементов она состоит?

Приточно-вытяжная вентиляция состоит из двух систем: приточной, которая подаёт свежий воздух внутрь помещения, и вытяжной, которая удаляет отработанный воздух наружу. Основные компоненты включают вентиляторы, воздуховоды, фильтры, клапаны и иногда рекуператоры для сохранения тепла. Приточная часть забирает воздух с улицы, очищает и при необходимости подогревает его, а вытяжная часть выводит загрязнённый или влажный воздух из помещения.

Почему важно правильно регулировать баланс между притоком и вытяжкой воздуха?

Если приток воздуха превышает вытяжку, давление в помещении будет повышенным, что может привести к нежелательному проникновению пыли и запахов из соседних помещений. При обратной ситуации — когда вытяжка сильнее притока — создаётся разрежение, что может вызвать подсос холодного воздуха с улицы через щели и нарушение комфорта. Поэтому баланс регулируется так, чтобы поддерживать комфортные условия и предотвращать нежелательные эффекты.

Какая роль рекуператора в системе приточно-вытяжной вентиляции?

Рекуператор — это устройство, позволяющее возвращать часть тепла от вытяжного воздуха к приточному. Он помогает экономить энергию, снижая затраты на подогрев свежего воздуха зимой и охлаждение летом. Воздухи не смешиваются, но тепло переносится через специальные теплообменные поверхности. Это позволяет поддерживать комфортную температуру в помещении при постоянном обновлении воздуха.

Как влияет приточно-вытяжная вентиляция на качество воздуха в жилом помещении?

Система обеспечивает постоянное обновление воздуха, что предотвращает накопление углекислого газа, влаги и неприятных запахов. Это снижает риск образования плесени и способствует лучшему самочувствию жильцов. При правильной эксплуатации вентиляция помогает создавать здоровую атмосферу, особенно в условиях высокой плотности застройки и плохой естественной вентиляции.

Можно ли самостоятельно установить систему приточно-вытяжной вентиляции и какие сложности при этом могут возникнуть?

Теоретически установка возможна самостоятельно, но для правильного монтажа необходимо учесть множество технических деталей: подбор оборудования по мощности, проектирование воздуховодов, обеспечение герметичности и звукоизоляции. Ошибки могут привести к снижению эффективности, повышенному уровню шума и неприятным потокам воздуха. Часто рекомендуется обращаться к специалистам для проектирования и монтажа, чтобы система работала корректно и долго.

Как именно работает система приточно-вытяжной вентиляции в жилом помещении?

Система приточно-вытяжной вентиляции организует постоянный обмен воздуха: свежий воздух подается снаружи через специальный приточный канал, а отработанный воздух выводится через вытяжной. В процессе работы вентиляторы создают поток, который обеспечивает приток свежего воздуха и удаление загрязнённого. В некоторых установках применяются фильтры для очистки поступающего воздуха и рекуператоры, возвращающие часть тепла из вытяжного воздуха обратно в помещение, что позволяет экономить энергию.
