Саморегулирующийся греющий кабель представляет собой электрический нагревательный элемент, способный изменять уровень тепловыделения в зависимости от окружающей температуры. Основной его компонент – полупроводящая матрица, расположенная между двумя токопроводящими жилами. Эта матрица изменяет свое сопротивление при изменении температуры: при понижении сопротивление уменьшается, увеличивая ток и, соответственно, нагрев, при повышении – наоборот.
Ключевое преимущество конструкции – способность кабеля адаптироваться на каждом конкретном участке. Например, в точке обледенения труба будет обогреваться интенсивнее, тогда как в более тёплой зоне нагрев автоматически снизится. Это исключает необходимость внешних терморегуляторов и значительно снижает энергопотребление при длительной эксплуатации.
Рабочее напряжение большинства саморегулирующихся кабелей составляет 220–240 В, диапазон температуры эксплуатации – от –60 °C до +85 °C, а допустимая температура при включённом состоянии – до +65 °C. Для эффективной работы важно соблюдать минимальный радиус изгиба (обычно не менее 25 мм) и не превышать максимальную разрешённую длину секции, которая зависит от модели и может варьироваться от 50 до 100 метров.
Использование саморегулирующихся кабелей оправдано в системах защиты трубопроводов от замерзания, обогрева кровель, желобов и водостоков. Перед монтажом следует учитывать теплопотери объекта, материал изоляции и климатические условия. Грамотный подбор кабеля по мощности на погонный метр (от 10 до 33 Вт/м) обеспечивает как энергоэффективность, так и надёжную защиту от замерзания.
Как саморегулирующийся кабель меняет мощность в зависимости от температуры
Температурный диапазон, в котором кабель изменяет мощность, обычно составляет от –40 °C до +65 °C. Например, при –20 °C кабель мощностью 33 Вт/м может работать почти на номинальной нагрузке, тогда как при +10 °C его тепловая отдача может снизиться до 10–12 Вт/м. Это позволяет избежать перегрева и экономить электроэнергию без применения термореле.
Важно: кабель реагирует локально на температуру окружающей среды. Если часть кабеля находится во льду, а другая – в тепле, то участки будут нагреваться с разной интенсивностью. Это критично при защите водопровода, кровли и водостоков, где температуры могут резко отличаться на коротких отрезках.
Рекомендация: чтобы система работала эффективно, кабель должен быть прочно прижат к обогреваемой поверхности. Плохой тепловой контакт приводит к ошибочной компенсации мощности и снижению эффективности нагрева.

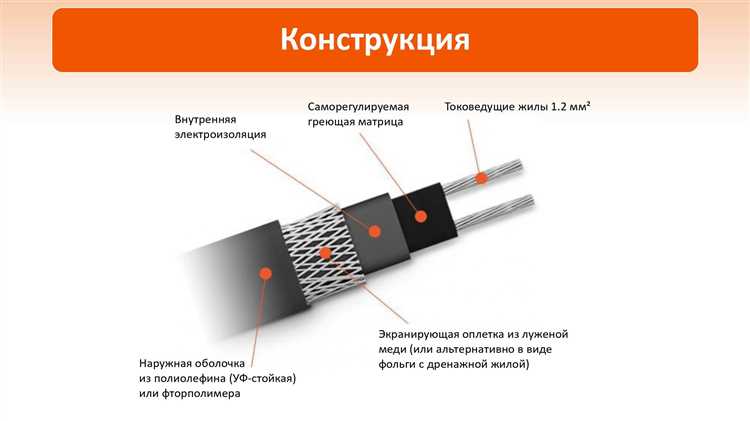

Устройство полупроводниковой матрицы внутри кабеля

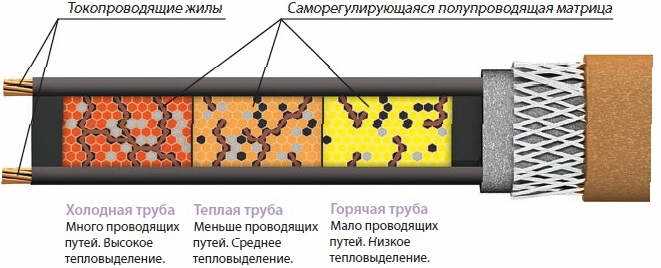

Полупроводниковая матрица расположена между двумя параллельными медными жилами, служащими токопроводящими элементами. Она представляет собой композит на основе полимеров, легированных токопроводящими частицами, чаще всего сажей. Содержание сажи строго регулируется для обеспечения нужной величины удельного сопротивления.
Основной принцип работы матрицы основан на изменении межчастичного расстояния между токопроводящими включениями при нагреве. При повышении температуры полимер расширяется, увеличивая сопротивление, что приводит к снижению тока. При охлаждении полимер сжимается, контакты между частицами восстанавливаются, сопротивление падает, ток возрастает. Этот процесс полностью обратим и происходит локально, в зависимости от температуры окружающей среды вдоль всей длины кабеля.
Полупроводниковая матрица изготавливается методом экструзии, что обеспечивает равномерное распределение токопроводящих частиц по всему объёму. Толщина слоя подбирается таким образом, чтобы обеспечить достаточную теплопроводность и стабильность при длительной эксплуатации. Используемые полимеры обладают высокой термостойкостью и устойчивостью к ультрафиолету, маслам, влажности и агрессивным веществам.
Качественные матрицы способны выдерживать более 1000 циклов включения и отключения без деградации структуры. При выборе кабеля важно учитывать рабочий температурный диапазон матрицы, так как он определяет эффективность саморегуляции. Для надёжной работы в условиях обледенения или промышленных установок требуется матрица с высокой стабильностью сопротивления при температурных перепадах.

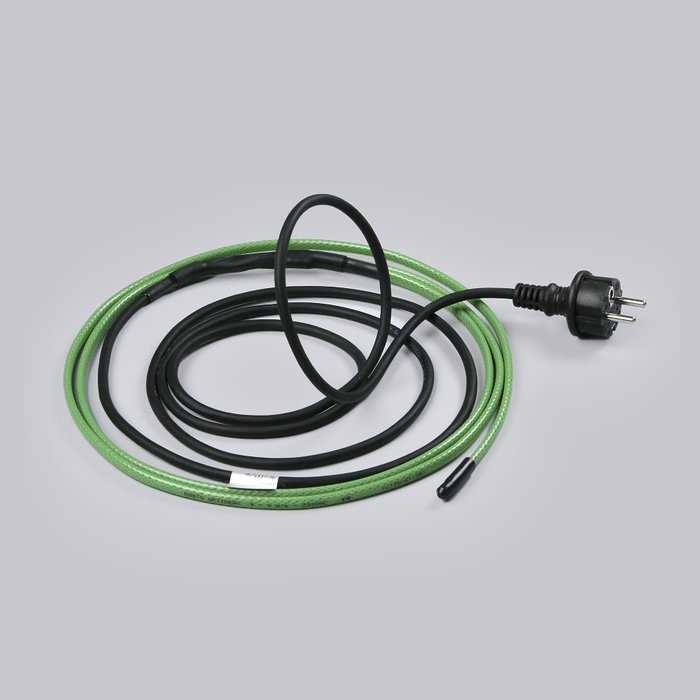

Почему кабель не перегревается при перекрытии участков
Саморегулирующийся греющий кабель построен на основе полупроводниковой матрицы с положительным температурным коэффициентом сопротивления (PTC). При локальном нагреве, вызванном перекрытием кабеля или внешними источниками тепла, сопротивление полимерной матрицы возрастает в конкретной зоне, снижая ток и, соответственно, мощность выделяемого тепла.
Например, при стандартной температуре +10 °C мощность кабеля может составлять около 30 Вт/м, но при достижении +70 °C – падать до 5–7 Вт/м. Это уменьшение происходит не по всей длине, а исключительно в нагретом участке, за счёт точечной адаптации сопротивления.
Именно эта способность к локальному снижению тепловыделения делает конструкцию устойчивой к перегреву. Даже при плотном соприкосновении витков или наложении одного участка на другой, ток в зоне перекрытия автоматически уменьшается без участия термостатов или других регулирующих устройств.
Важно: несмотря на устойчивость к перегреву, производители рекомендуют избегать длительного наложения витков при монтаже, особенно при мощностях выше 40 Вт/м, чтобы не создавать участков с чрезмерным тепловым сопротивлением.

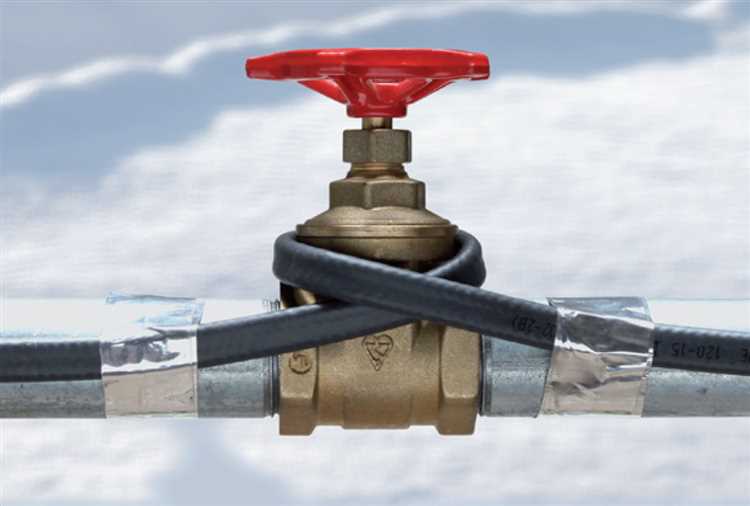

Роль внешней и внутренней изоляции в работе кабеля
В саморегулирующемся греющем кабеле изоляция выполняет не только защитную, но и функциональную роль. Внутренняя изоляция разделяет токопроводящие жилы от полупроводящей матрицы, стабилизируя электрические характеристики. Материалы с высокой диэлектрической прочностью – например, модифицированные фторполимеры – минимизируют токи утечки при локальном перегреве и продлевают срок службы матрицы.
Внешняя изоляция обеспечивает герметичность конструкции. Для систем с агрессивной средой (соляной туман, УФ-излучение, нефтепродукты) применяется термостойкий полиолефин или фторэтиленпропилен. В условиях открытого монтажа – только УФ-стабилизированные оболочки. Толщина внешней оболочки должна быть не менее 1,2 мм для обеспечения стойкости к механическим повреждениям и микротрещинам при отрицательных температурах.
От качества адгезии между слоями изоляции зависит устойчивость кабеля к циклам нагрева-охлаждения. Низкое сцепление приводит к образованию воздушных включений, что провоцирует пробой. Поэтому при монтаже рекомендуется использовать только сертифицированные комплектующие и исключить натяжение кабеля в изгибах.
Критически важно контролировать сохранность изоляции при разделке. Механическое повреждение внутреннего слоя резко снижает диэлектрическую прочность и может вызвать короткое замыкание. Использовать необходимо только специальные инструменты с ограничителем глубины реза.
Что происходит с кабелем при обледенении и таянии льда
При образовании наледи на поверхности саморегулирующегося греющего кабеля полимерная матрица внутри проводника реагирует на локальное понижение температуры. Сопротивление участков, находящихся в контакте с льдом, падает, и они начинают потреблять больше электроэнергии, что приводит к увеличению тепловыделения именно в обледеневших зонах.
Когда лёд начинает таять, температура кабеля в этих местах постепенно повышается. Полимерная матрица чувствительно реагирует на этот процесс: сопротивление возрастает, и ток, проходящий через данный участок, уменьшается. Это предотвращает перегрев и избыточный расход энергии.
Кабель продолжает подстраиваться под условия окружающей среды: на участках, где лёд ещё не растаял, он остаётся активным, а в уже прогретых зонах автоматически снижает мощность. Такой режим исключает перегрузку сети и продлевает срок службы всей системы обогрева.
Рекомендуется прокладывать кабель с равномерным шагом и избегать перекрёстного наложения витков – в зонах перекрытия может возникнуть локальный перегрев при таянии льда. Также необходимо обеспечивать надёжную теплоотдачу: в местах, где лёд может блокировать теплообмен, следует предусматривать каналы отвода воды, иначе эффективность системы снижается.
Как длина кабеля влияет на его тепловыделение
Тепловыделение саморегулирующегося греющего кабеля прямо зависит от его длины и сопротивления. При увеличении длины кабеля суммарное сопротивление возрастает, что снижает ток и, следовательно, мощность, выделяемую на единицу длины. В отличие от постоянных нагревательных элементов, саморегулирующийся кабель изменяет сопротивление с температурой, что обеспечивает автоматическую адаптацию тепловыделения.
Для коротких участков (до 10 метров) мощность на метр остаётся близкой к номинальной, так как падение напряжения незначительно. При длине свыше 20–30 метров заметно возрастает падение напряжения вдоль кабеля, из-за чего в дальних участках тепловыделение снижается до 60-70% номинала. Это важно учитывать при проектировании систем обогрева, чтобы избежать холодных зон.
Рекомендуется проектировать длину кабеля так, чтобы падение напряжения не превышало 10-15% от номинального напряжения питания. Для длинных трасс используют несколько параллельных веток или увеличивают сечение кабеля. Превышение рекомендуемой длины без корректировок приводит к неравномерному нагреву и сокращению срока службы.
Оптимальная длина кабеля для стандартных саморегулирущихся моделей обычно указана производителем и лежит в диапазоне 15–30 метров при 230 В. При использовании кабеля в низковольтных системах длина максимально уменьшается, чтобы сохранить стабильное тепловыделение.

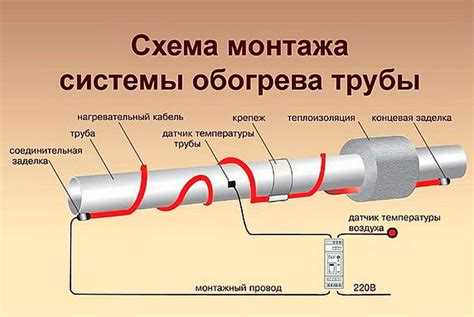

Способы подключения кабеля к сети и особенности монтажа
Саморегулирующийся греющий кабель подключается напрямую к источнику питания переменного тока 220 В или 380 В в зависимости от модели. Важно соблюдать полярность и требования по сечению питающего кабеля, соответствующего мощности и длине греющего элемента.
Основные способы подключения:
- Прямое подключение через штепсельный разъем с защитой от влаги и механических повреждений. Применяется для кабелей малой мощности и коротких участков.
- Подключение через распределительную коробку с клеммными колодками. Используется для более длинных линий, где требуется разветвление и контроль отдельных участков.
- Сварное или пайка соединений с последующей герметизацией термоусадочной трубкой с клеевым слоем, что обеспечивает надежность и влагозащиту.
Рекомендации по монтажу:
- Обеспечить полную изоляцию и защиту контактов от влаги и коррозии, используя специализированные муфты и герметики.

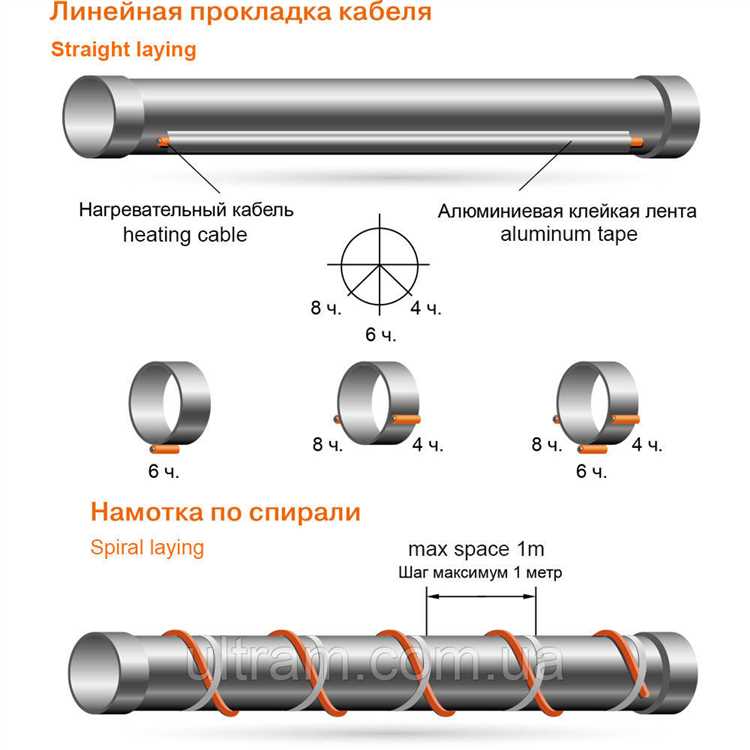

- Кабель должен монтироваться без изломов и чрезмерных натяжений, радиус изгиба не менее 10 диаметров кабеля.
- При укладке на металлические или пластиковые поверхности необходимо использовать монтажные клипсы или ленты с шагом 30–50 см для предотвращения смещения.
- Запрещается соединять несколько кабелей последовательно без учета суммарной мощности и допустимой длины, чтобы избежать перегрева.
- При проходе через стены и перекрытия предусмотреть защитные втулки и уплотнители, чтобы исключить повреждение внешней изоляции.
- Подключение выполнять с соблюдением требований ПУЭ и использовать автоматические выключатели с уставкой по току в соответствии с расчетной нагрузкой.
- Монтаж кабеля в зонах с повышенной влажностью или возможностью попадания воды требует установки УЗО и дополнительной изоляции.
Нарушение последовательности подключения или нарушение монтажных правил снижает эффективность саморегулирующегося эффекта и может привести к выходу кабеля из строя.
Вопрос-ответ:
Как устроен саморегулирующийся греющий кабель и чем он отличается от обычного?
Саморегулирующийся греющий кабель состоит из двух токопроводящих жил, между которыми размещён слой полимерного материала с температурно-зависимым сопротивлением. При повышении температуры этот слой увеличивает сопротивление, снижая ток и уменьшая выделяемое тепло. В обычном кабеле сопротивление постоянное, поэтому он выделяет тепло одинаково, что может привести к перегреву или перерасходу электроэнергии.
Почему саморегулирующийся кабель безопаснее при использовании в системах антиобледенения?
Благодаря способности снижать тепловыделение при повышении температуры, такой кабель не перегревается и не вызывает повреждений из-за чрезмерного нагрева. Это особенно важно для систем антиобледенения, где температура поверхности может значительно меняться. Кабель сам подстраивается под условия, что уменьшает риск возгорания и продлевает срок службы.
Как саморегулирующийся кабель реагирует на повреждение, например, если часть кабеля перегнута или повреждена?
В местах повреждения сопротивление увеличивается, и кабель автоматически снижает выделение тепла, что предотвращает дальнейшее повреждение и повышает безопасность эксплуатации. Такая особенность делает саморегулирующийся кабель устойчивым к механическим воздействиям и снижает вероятность аварийных ситуаций.
Можно ли использовать саморегулирующийся греющий кабель для обогрева труб в системах водоснабжения зимой?
Да, такой кабель подходит для предотвращения замерзания труб. Он поддерживает оптимальную температуру, не давая воде замерзнуть и не расходуя лишнюю энергию. Благодаря саморегуляции он экономичнее и безопаснее традиционных систем обогрева труб.
Как правильно монтировать саморегулирующийся кабель, чтобы обеспечить его длительную и надёжную работу?
При монтаже важно избегать перекручивания и изломов кабеля, а также не допускать его пересечения или накладывания друг на друга. Кабель нужно крепить с соблюдением рекомендаций производителя, применяя специальные крепежи и учитывая максимальную длину в цепи. Также необходимо обеспечить защиту от механических повреждений и соблюдать правила электрической безопасности.
