Светильник с датчиком движения – это устройство, способное автоматически включаться при обнаружении движения в зоне действия сенсора. Основу конструкции составляет инфракрасный пассивный датчик (PIR), который реагирует на изменение теплового излучения, возникающее при перемещении человека или животного. Рабочая частота сенсора обычно находится в диапазоне 8–14 мкм, что позволяет точно фиксировать движение в радиусе до 10 метров.
Ключевой элемент – чувствительный сенсор, объединённый с блоком управления. При срабатывании датчика управляющая схема подаёт напряжение на источник света. Через заданный промежуток времени, если движение не зафиксировано повторно, система автоматически отключает питание. Типичная задержка отключения настраивается в пределах от 10 секунд до 7 минут.
Для корректной работы важно правильно установить устройство. Угол обзора стандартных моделей составляет 120–180°, что требует ориентации сенсора перпендикулярно предполагаемой траектории движения. Нарушение условий установки, например, размещение рядом с отопительными приборами или в зоне солнечного света, может привести к ложным срабатываниям.
Энергоэффективность – одно из главных преимуществ таких светильников. В сочетании с LED-лампами потребление энергии может быть снижено более чем на 70% по сравнению с традиционными осветительными приборами, работающими в постоянном режиме. Для помещений с переменным присутствием людей – коридоров, подъездов, кладовых – это решение особенно оправдано.
Как датчик движения обнаруживает присутствие человека
Современные светильники с датчиками движения чаще всего используют пассивные инфракрасные (PIR) сенсоры. Эти устройства реагируют на изменение уровня инфракрасного излучения в зоне покрытия. Человеческое тело испускает тепловое излучение в диапазоне 8–14 мкм, что соответствует чувствительности PIR-датчика.
Когда человек перемещается в поле зрения сенсора, происходит резкое изменение температурного фона, который фиксируется чувствительным элементом – пироэлектрическим сенсором. При этом важно, чтобы движение было поперечным относительно линз Френеля, направляющих ИК-излучение на сенсор. При прямолинейном или медленном движении вероятность обнаружения снижается.
Зона срабатывания зависит от угла обзора датчика (обычно 110–180°) и дальности действия (до 12 метров). Для точной работы необходимо правильно расположить устройство – на высоте 2–2,5 м с направлением в сторону предполагаемого перемещения людей.
Рекомендации: избегать установки рядом с источниками тепла (батареи, окна с прямыми солнечными лучами), так как это может вызвать ложные срабатывания. Также следует учитывать наличие препятствий: стекло и пластик пропускают ИК-лучи, а бетон и металл – блокируют.
Некоторые модели используют микроволновые (MW) сенсоры, работающие по принципу доплеровского эффекта. Они испускают электромагнитные волны и фиксируют изменения в их отражении от движущихся объектов. Такие устройства более чувствительны и способны «видеть» сквозь тонкие стены, что полезно в помещениях со сложной планировкой.
Механизм включения света при срабатывании датчика
После обнаружения движения инфракрасным или микроволновым датчиком, срабатывает электронный ключ, чаще всего выполненный на базе реле или тиристора. Сигнал с чувствительного элемента поступает на управляющую схему, которая анализирует изменение уровня инфракрасного излучения или отражённого радиосигнала.
При подтверждённом движении микроконтроллер подаёт управляющий импульс на коммутационный элемент, замыкающий цепь питания лампы. В случае с LED-светильниками используется MOSFET или симистор, обеспечивающий бесшумное и быстрое включение без механического износа.
Задержка отключения реализуется через встроенный таймер. Его значение настраивается пользователем и обычно варьируется от 10 секунд до 7 минут. Это позволяет избежать частого включения при кратковременном движении.
Контроль освещённости осуществляется фотодатчиком, блокирующим включение света при достаточном уровне естественного освещения. Таким образом, свет включается только в тёмное время суток или в плохо освещённых помещениях.
Для стабильной работы необходимо обеспечить чистоту линзы датчика и отсутствие преград в зоне его действия. Нарушение условий установки может привести к ложным срабатываниям или снижению чувствительности.
Типы датчиков движения и их особенности в светильниках
Инфракрасные (PIR) датчики реагируют на изменение теплового излучения в зоне чувствительности. Оптимальны для установки в помещениях с минимальным количеством сквозняков и источников тепла. Угол обзора обычно составляет 120–180°, дальность – до 10 метров. Недостаток – чувствительность к температурным колебаниям и невозможность обнаружения объектов без теплового излучения.
Ультразвуковые датчики испускают звуковые волны высокой частоты и анализируют их отражение. Отличаются высокой точностью, реагируют даже на малейшие движения, включая за преградами. Идеальны для помещений со сложной планировкой. Минус – восприимчивость к вибрациям и возможность ложных срабатываний от потоков воздуха или шумов.
Микроволновые датчики используют радиоволны и способны фиксировать движение через стены, стекло и тонкие перегородки. Дальность действия достигает 20 метров. Обеспечивают равномерное покрытие пространства и высокую чувствительность. Рекомендуются для коридоров, складов, подъездов. Могут создавать помехи другим электронным устройствам и требуют тщательной настройки.
Комбинированные датчики сочетают два или более типов, например, PIR и микроволновой. Это снижает вероятность ложных срабатываний и повышает точность работы. Подходят для помещений с переменной активностью и сложными условиями эксплуатации. Цена выше, но компенсируется стабильностью работы и расширенным функционалом.
Роль угла обзора и дальности действия в работе светильника
Угол обзора и дальность действия – ключевые параметры, определяющие эффективность светильника с датчиком движения. Эти характеристики напрямую влияют на зону срабатывания и чувствительность устройства.
- Угол обзора: стандартные ИК-датчики охватывают диапазон от 90° до 180°. При угле 120° светильник подходит для коридоров и лестничных площадок. Угол в 180° оптимален для установки на внешней стене здания, где требуется контроль широкой зоны.
- Вертикальный угол чувствительности: редко указывается, но критичен при установке на потолке. Обычно он составляет 30–60°, и это ограничивает зону захвата движущихся объектов по высоте.
- Дальность действия: колеблется от 2 до 12 метров. Для жилых помещений достаточно 4–6 м, для уличных моделей – не менее 8 м. Следует учитывать, что перегородки, мебель и погодные условия могут снижать эффективную дальность.
- Регулировка параметров: современные модели позволяют вручную настраивать как угол, так и дальность. Это важно при нестандартных условиях установки: например, на наклонных поверхностях или в местах с помехами.
- При выборе светильника для узких пространств, например, проходов, достаточно угла обзора 90–120° и дальности 3–5 м.
- Для открытых участков, таких как парковки или дворы, следует выбирать устройства с углом не менее 160° и дальностью от 10 м.
- Избегайте направленного размещения на источники тепла (батареи, кондиционеры) – это снижает точность срабатывания датчика.
Неправильно подобранные угол и дальность приводят к ложным срабатываниям или, наоборот, игнорированию движения. Точная настройка под условия эксплуатации – залог стабильной и экономичной работы светильника.
Задержка выключения света и настройка времени свечения
В большинстве светильников с датчиком движения предусмотрена возможность регулировки времени задержки отключения света после прекращения движения. Эта функция позволяет адаптировать работу устройства под конкретные условия эксплуатации, например, в коридоре, на лестничной площадке или в подъезде.
Время задержки обычно регулируется в диапазоне от 10 секунд до 7 минут с помощью поворотного регулятора, обозначенного как «TIME». Настройка осуществляется вручную, чаще всего с помощью отвертки. При установке минимального значения свет погаснет через 10–15 секунд после того, как человек покинет зону обнаружения. Максимальное значение используется в местах с частым движением, чтобы избежать постоянного включения и выключения.
Оптимальная настройка – 30–60 секунд для жилых помещений. В нежилых зонах, таких как подземные парковки или подъезды, можно установить более продолжительное время. При настройке важно учитывать инерционность датчика: если движение повторяется с интервалом, меньшим установленного времени, отсчёт будет начинаться заново при каждом новом срабатывании.
Некоторые модели светильников также поддерживают адаптивную регулировку времени свечения в зависимости от внешнего освещения. В этом случае свет может оставаться включённым дольше в тёмное время суток. При установке и настройке обязательно ознакомьтесь с техническим паспортом устройства: у разных производителей диапазоны времени и способ регулировки могут отличаться.

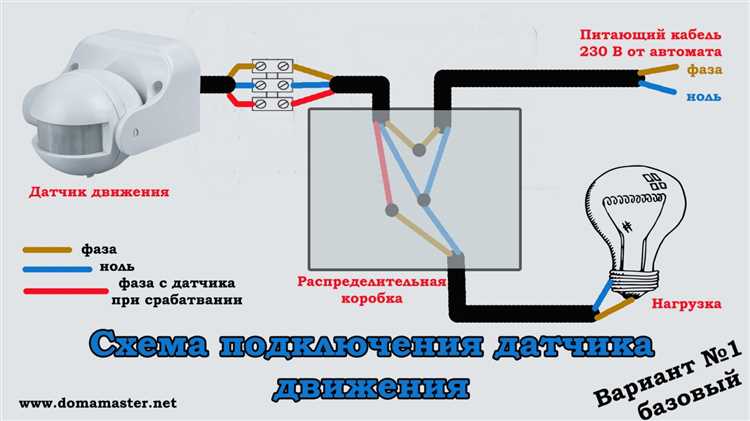

Подключение светильника с датчиком движения к электросети
Перед подключением необходимо отключить питание в распределительном щитке. Для подключения светильника с датчиком движения потребуется трехжильный кабель: фаза (L), ноль (N) и заземление (PE). Непосредственно к светильнику подводят фазу и ноль, а корпус устройства обязательно соединяют с заземляющим проводом для безопасности.
Датчик движения обычно имеет три контакта: вход фазы (L), выход фазы на лампу (L’), и ноль (N). Фазный провод питающей сети подключают к входу датчика (L). Выходной фазный провод с датчика (L’) подключают к фазному контакту светильника. Нулевой провод сети соединяется напрямую с нулём светильника и датчика.
При монтаже рекомендуется использовать клеммные колодки с надежным контактом, избегая скруток, чтобы исключить перегрев и коррозию. Провода должны иметь сечение не менее 1,5 мм² для обычных бытовых светильников мощностью до 100 Вт.
Если светильник установлен на улице или во влажном помещении, обязательно применять кабель с защитой от влаги и герметичные соединительные коробки. В таких условиях предпочтительнее использовать автоматы с дифференциальным током (УЗО) для дополнительной защиты.
После подключения следует проверить работоспособность: при отсутствии движения светильник должен выключаться через заданный таймер, а при появлении – включаться без задержек. Настройку чувствительности и времени работы датчика проводят согласно инструкции производителя, оптимально подбирая параметры под конкретное помещение или участок.
Вопрос-ответ:
Как работает светильник с датчиком движения?
Светильник с датчиком движения включает лампу автоматически при появлении объекта в зоне действия сенсора. Датчик фиксирует изменение инфракрасного излучения или движения, после чего подает сигнал на включение источника света. Если движение прекращается, свет гаснет через заданное время.
Какие типы датчиков движения используются в таких светильниках?
Чаще всего применяются инфракрасные датчики (ПИР) и ультразвуковые датчики. Инфракрасные реагируют на тепловое излучение тела, а ультразвуковые — на отражение звуковых волн от движущихся объектов. Иногда используется комбинация обоих методов для повышения точности срабатывания.
Можно ли настроить чувствительность и время работы светильника с датчиком движения?
Да, большинство моделей имеют регулируемые параметры. Чувствительность определяет, насколько далеко или активно должен двигаться объект для включения света. Время работы — это период, в течение которого свет остается включенным после прекращения движения. Эти настройки помогают адаптировать светильник под конкретные условия эксплуатации.
В каких местах чаще всего устанавливают светильники с датчиком движения?
Такие светильники обычно размещают в подъездах, коридорах, на лестницах, возле входных дверей, в гаражах и на участках двора. Их используют для повышения безопасности, экономии электроэнергии и удобства, так как свет загорается только при необходимости.
Что может повлиять на неправильную работу светильника с датчиком движения?
Причинами могут быть слишком высокая или низкая чувствительность датчика, неправильное направление установки, попадание прямых солнечных лучей на сенсор, ветвящиеся ветки деревьев, мелкие животные или насекомые в зоне действия. Также сбои могут возникать из-за электромагнитных помех или неправильного подключения.
Как именно светильник с датчиком движения реагирует на присутствие человека в помещении?
Светильник оснащён датчиком, который улавливает изменения в окружающей среде, чаще всего это движение или тепло, исходящее от человека. Когда кто-то входит в зону действия сенсора, устройство фиксирует эти изменения и включает свет. Через определённое время после прекращения движения свет автоматически выключается, что помогает экономить электроэнергию и обеспечивает удобство в использовании.
Какие виды датчиков применяются в таких светильниках, и чем они отличаются?
Светильники с датчиками движения обычно используют инфракрасные или микроволновые сенсоры. Инфракрасные датчики реагируют на тепло и движения в пределах своего поля зрения, они хорошо подходят для помещений с умеренной активностью. Микроволновые сенсоры посылают радиоволны и улавливают их отражения, что позволяет им видеть сквозь некоторые преграды и реагировать на движение даже через тонкие стены или стекла. Каждый тип имеет свои преимущества и ограничения по чувствительности и диапазону обнаружения, поэтому выбор зависит от условий эксплуатации.
