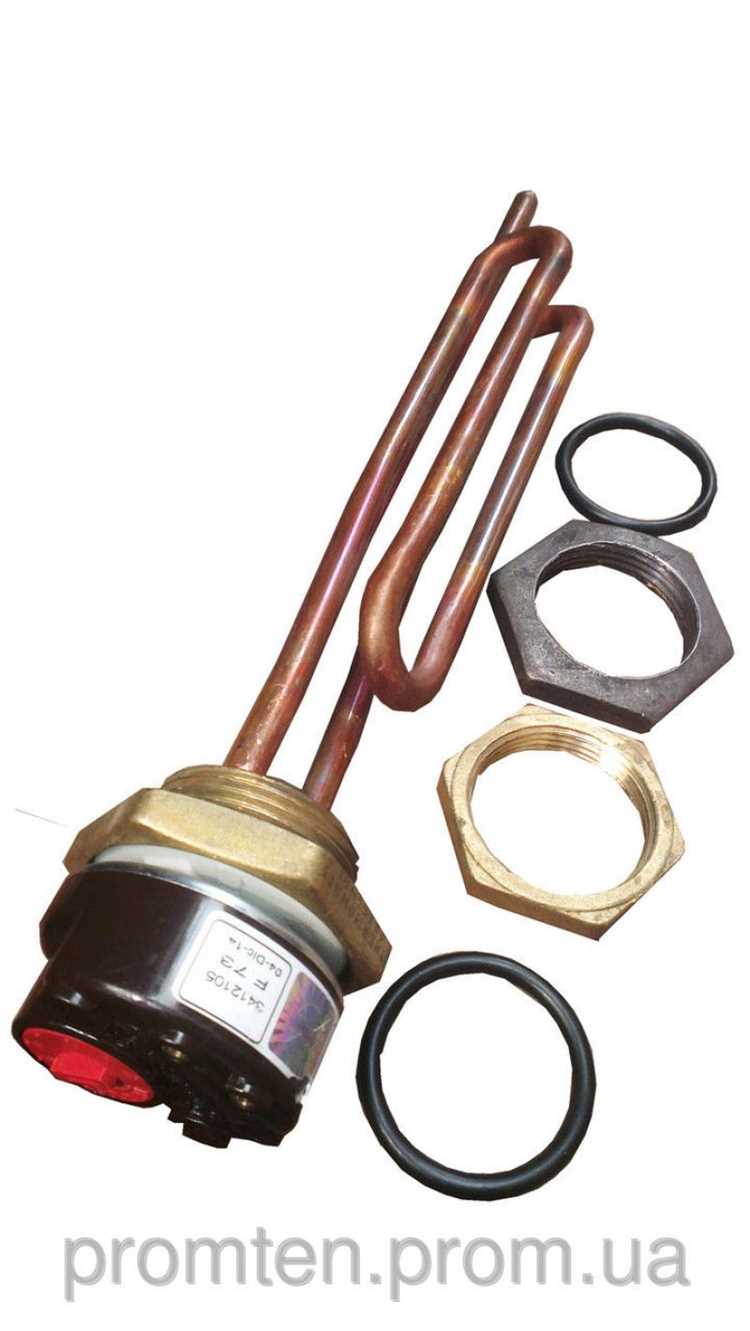

Как работает тэн с терморегулятором

Тэн с терморегулятором представляет собой нагревательный элемент, дополненный устройством контроля температуры. В бытовых условиях такие системы применяются в водонагревателях, сушильных шкафах, инкубаторах и другой технике, где требуется поддержание стабильной температуры в заданных пределах.

Тэн состоит из металлической трубки, внутри которой размещена спираль из нихрома или фехрали, засыпанная теплоизоляционным порошком – чаще всего оксидом магния. При подаче электрического тока спираль нагревается, передавая тепло корпусу и окружающей среде. Без регулировки нагрев продолжался бы до максимума, что приводит к перегреву и сокращению срока службы.

Терморегулятор подключается последовательно с тэном и контролирует момент включения и отключения на основе показаний термодатчика. Простейшие модели используют биметаллические пластины, более точные – электронные схемы с термистором или термопарой. Пользователь задаёт целевую температуру, при достижении которой контакт размыкается, прекращая подачу питания на тэн.

Для точной работы системы важно правильно размещать термодатчик. Он должен находиться в зоне, где температура соответствует целевому уровню. Нарушение этого условия приводит к постоянному включению тэна или его преждевременному отключению. При монтаже рекомендуется избегать плотного контакта датчика с нагревателем – это искажает показания.

Чтобы увеличить ресурс работы, желательно использовать модели с гальванической развязкой и защитой от короткого замыкания. При подключении тэна через термореле следует учитывать его коммутируемую мощность – она должна превышать мощность тэна минимум на 15–20%.

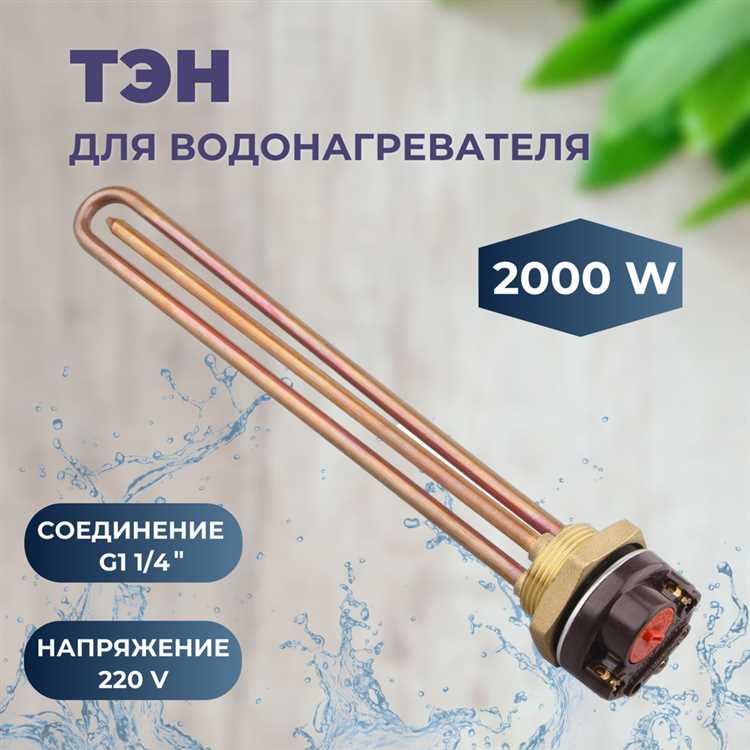

Как работает нагревательный элемент внутри тэна

Нагревательный элемент тэна представляет собой металлическую спираль, чаще всего изготовленную из нихрома – сплава никеля и хрома с высоким удельным сопротивлением. Эта спираль помещается внутрь металлической трубки, заполненной теплопроводным диэлектриком, чаще всего оксидом магния. Внешняя оболочка выполняется из меди, нержавеющей или углеродистой стали, в зависимости от среды эксплуатации.

• При подаче напряжения на контакты тэна через спираль проходит ток. За счёт сопротивления нихрома возникает джоулево тепло.
• Тепло передаётся от спирали через диэлектрик к внешней металлической оболочке.
• Диэлектрик не проводит электричество, но эффективно передаёт тепло, обеспечивая электрическую безопасность и термостойкость.
• Металлическая трубка, нагреваясь, отдает тепло рабочей среде: воде, воздуху, маслу и т.д.

Для стабильной работы необходимо:

1. Обеспечить плотный контакт между спиралью и диэлектриком, исключая воздушные зазоры – это снижает перегрев и продлевает срок службы.
2. Следить за напряжением питания – превышение номинала вызывает перегрев и разрушение сплава.
3. Исключить образование накипи – теплоотвод ухудшается, возрастает нагрузка на спираль.

Температура нагревательного элемента может достигать 500–900 °C, поэтому применение терморегулятора обязательно для защиты от перегрева и разрушения корпуса тэна.

Назначение терморегулятора в системе нагрева

Терморегулятор управляет подачей электроэнергии на ТЭН, включая и отключая его при достижении заданной температуры. Это позволяет поддерживать стабильный температурный режим без участия пользователя.

Основная функция терморегулятора – предотвращение перегрева нагревательного элемента и окружающих конструкций. При длительной работе без регулировки ТЭН может выйти из строя из-за постоянной нагрузки или вызвать деформацию корпуса нагреваемого оборудования.

Использование терморегулятора снижает энергопотребление. Включение нагревателя происходит только при необходимости, что уменьшает затраты на электричество при длительном цикле работы.

В бытовых и промышленных установках терморегулятор обеспечивает точность до ±1 °C, что особенно важно при нагреве жидкостей или в системах отопления, где перепады температуры недопустимы. Для контроля температуры могут применяться механические или электронные устройства с датчиками типа NTC или PT1000.

При выборе терморегулятора важно учитывать мощность подключаемого ТЭНа, рабочий диапазон температур и тип среды (вода, воздух, масло). Неправильно подобранный прибор приводит к нестабильной работе всей системы нагрева.

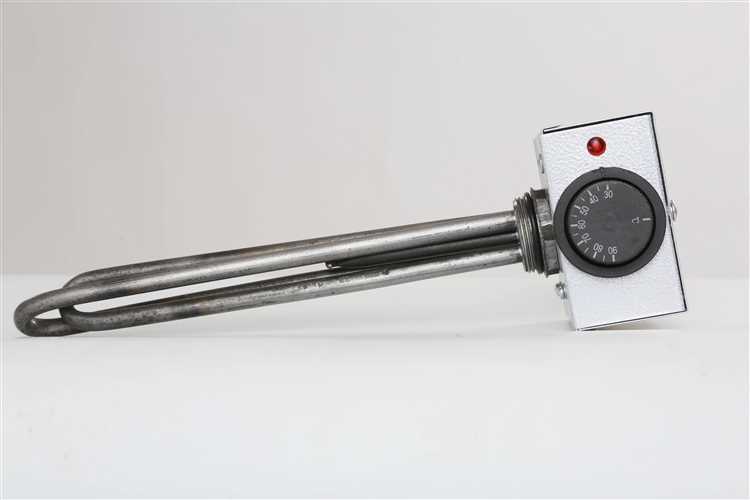

Способы подключения терморегулятора к тэну

Подключение терморегулятора к тэну зависит от типа нагревателя и конструкции системы. Наиболее распространённые схемы – однофазная и трёхфазная. В однофазной сети терморегулятор устанавливается последовательно с тэном: фазный провод проходит через термореле, а ноль подключается напрямую к тэну. При этом заземление соединяется с корпусом нагревателя.

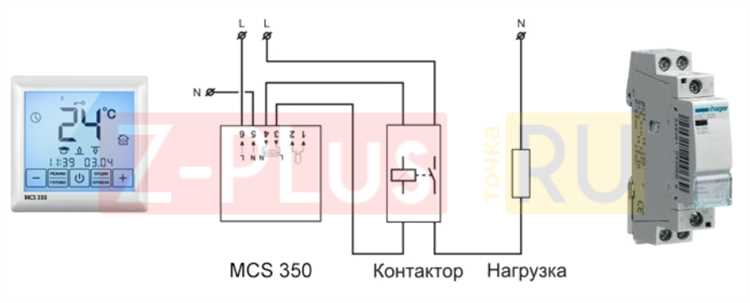

Для трёхфазных тэн-элементов применяется либо прямое управление, либо управление через контактор. При прямом подключении каждая фаза проходит через контакты терморегулятора, что допустимо при нагрузке до 16 А. При большей мощности терморегулятор используется как управляющее устройство для пускателя: фазы подключаются через контактор, а управляющая цепь – через термостат.

В системах с внешними датчиками температуры важно правильно разместить термодатчик. Его устанавливают вблизи тэна, но вне зоны прямого нагрева, чтобы избежать искажений показаний. Подключение датчика к терморегулятору выполняется строго по схеме производителя, с учётом типа датчика (NTC, PTC, термопара).

Для водонагревателей с погружным тэном рекомендуется использовать терморегуляторы с капиллярным датчиком, помещаемым в гильзу, установленную вблизи тэна. Электрическое подключение в этом случае не требует дополнительных модулей – достаточно разорвать цепь фазы.

При монтаже обязательно учитывать номинальный ток тэна и допустимую нагрузку на контакты терморегулятора. Несоответствие параметров приводит к перегреву контактов и быстрому выходу устройства из строя.

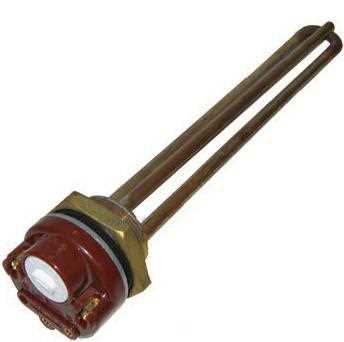

Типы датчиков температуры и их влияние на работу

Терморегуляторы используют различные типы датчиков температуры, от выбора которых зависит точность регулирования и стабильность работы тэна. Наиболее распространённые – термисторы (NTC/PTC), термопары и термосопротивления (RTD).

NTC-термисторы изменяют сопротивление обратно пропорционально температуре. Они дешевле других решений, но подвержены дрейфу характеристик со временем и чувствительны к перегреву. Подходят для бытовых приборов с невысокими требованиями к точности.

PTC-термисторы увеличивают сопротивление при нагреве. Используются в системах, где требуется защита от перегрева, но не обеспечивают точного измерения температуры, поэтому чаще применяются в роли вспомогательных компонентов.

Термопары формируют напряжение, пропорциональное разности температур между спаем и опорной точкой. Обеспечивают широкий диапазон измерений (до 1200 °C), но требуют компенсации холодного спая и внешнего усилителя. Подходят для промышленных систем с высокими температурами.

RTD (наиболее распространён – Pt100) обеспечивают высокую точность, стабильность и линейность. Работают в диапазоне от –200 до +850 °C. Требуют точного измерительного тракта, но обеспечивают надёжное регулирование тэна, особенно в системах с инерционным нагревом.

Выбор датчика должен основываться на допустимой погрешности, температурном диапазоне и особенностях нагрузки. Для тэнов в бойлерах и тепловых завесах оптимальны RTD. В недорогих терморегуляторах часто используются NTC, несмотря на их меньшую стабильность.

Механизм отключения питания при достижении заданной температуры

Работа тэна с терморегулятором основана на замыкании и размыкании электрической цепи в зависимости от температуры среды. Терморегулятор содержит датчик, чаще всего термопару или термистор, размещённый в зоне нагрева. Этот элемент передаёт сигнал на управляющий блок при достижении заданного порога.

Управляющий блок анализирует сопротивление термодатчика. При повышении температуры сопротивление изменяется. Например, у термистора типа NTC сопротивление падает, что фиксируется схемой управления. Когда значение сопротивления соответствует заданной температуре, срабатывает реле или симистор, отключающий питание тэна.

Для бытовых устройств используется электронный терморегулятор с цифровой схемой. Он позволяет задавать точное значение температуры, например, 75 °C с шагом 0,5 °C. После достижения этого значения питание тэна прерывается, предотвращая перегрев. При снижении температуры ниже установленного порога – например, на 3 °C ниже уставки – цепь вновь замыкается, и нагрев возобновляется.

Рекомендация: для стабильной работы избегайте размещения термодатчика в зонах сквозняков или тепловых мостов – это приводит к ложным срабатываниям. Также следует использовать только совместимые по характеристикам терморегуляторы и тэны, чтобы исключить перегрузку цепи.

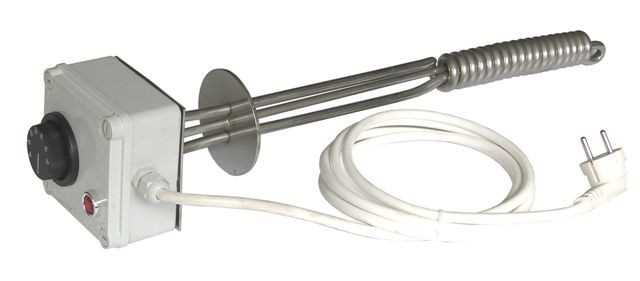

Частые причины нестабильной работы тэна с терморегулятором

Основная причина сбоев – плохой контакт в электрических соединениях. Ослабленные клеммы или окисленные разъемы вызывают скачки напряжения, приводящие к неправильной работе терморегулятора и нестабильному нагреву тэна.

Ошибки в подключении датчика температуры: неправильное расположение или повреждение термодатчика приводит к некорректным показаниям, из-за чего регулятор не регулирует мощность тэна адекватно.

Износ самого тэна или терморегулятора. Повышенное сопротивление спирали, вызванное накипью или перегревом, меняет ток и нарушает стабильность работы устройства.

Перегрузка электросети и нестабильное напряжение. Колебания в сети вызывают сбои в работе терморегулятора, особенно при использовании дешевых моделей без защиты от перепадов.

Отсутствие регулярного технического обслуживания: грязь и пыль внутри корпуса затрудняют теплообмен и ухудшают работу элементов, что сказывается на точности поддержания температуры.

Рекомендации:

– Проверять и подтягивать все электрические соединения каждые 6 месяцев.

– Устанавливать термодатчик в соответствии с инструкцией, избегая прямого контакта с нагревательным элементом.

– Проводить чистку тэна от накипи и осматривать состояние спирали не реже раза в год.

– Использовать стабилизаторы напряжения при работе в зонах с частыми перепадами электропитания.

– Проводить диагностику терморегулятора при первых признаках сбоев, заменяя изношенные компоненты.

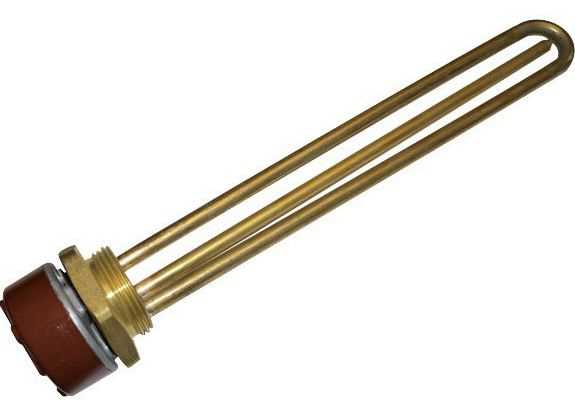

Как выбрать тэн с терморегулятором для бытового применения

При выборе тэна с терморегулятором важны технические характеристики и соответствие конкретным задачам.

1. Мощность тэна: для бытовых нужд обычно подходят модели от 500 до 2000 Вт. Выбор зависит от объёма нагреваемой жидкости или воздуха – для 10-15 литров достаточно 800–1200 Вт.
2. Тип терморегулятора: механические проще и дешевле, подходят для бытовых приборов с диапазоном от +30°С до +90°С. Электронные обеспечивают точный контроль температуры с шагом в 1 градус и часто имеют дополнительные функции, например, защиту от перегрева.
3. Материал нагревательного элемента: медные тэны быстрее нагреваются, но требуют воды с минимальным содержанием солей. Нержавеющая сталь долговечнее и устойчива к коррозии, подходит для жесткой воды.
4. Способ установки: выбирайте модель с соответствующим диаметром и длиной резьбы, чтобы обеспечить герметичность и правильное крепление в приборе.
5. Диапазон регулировки температуры: для бытовых целей оптимален диапазон от +30°С до +90°С. При необходимости точной настройки стоит обратить внимание на электронные модели.
6. Наличие защитных функций: обратите внимание на модели с защитой от сухого хода, перегрева и короткого замыкания – это повысит безопасность и срок службы устройства.
7. Производитель и сертификаты: выбирайте товары с подтверждённым качеством и сертификатами соответствия, что гарантирует безопасность и стабильную работу.

Выбор тэна с терморегулятором основывается на технических параметрах и условиях эксплуатации, что минимизирует риск поломок и обеспечит стабильное поддержание заданной температуры.

Вопрос-ответ:

Как устроен и работает ТЭН с терморегулятором?

ТЭН представляет собой нагревательный элемент, который преобразует электрическую энергию в тепло. Терморегулятор подключается к ТЭНу и контролирует температуру, измеряя её датчиком. При достижении заданного уровня нагрева терморегулятор размыкает цепь, прекращая подачу электричества на ТЭН. Когда температура снижается, контакт замыкается, и нагрев возобновляется. Такой цикл повторяется, поддерживая стабильный температурный режим.

Какие преимущества дает использование терморегулятора с ТЭНом?

Терморегулятор помогает избежать перегрева и чрезмерного энергопотребления, поддерживая заданную температуру без постоянной работы ТЭНа. Это увеличивает срок службы нагревательного элемента и снижает риск повреждений из-за перегрева. Кроме того, благодаря регулятору можно настроить комфортные параметры нагрева для различных целей, что делает систему более удобной и безопасной.

Почему ТЭН с терморегулятором иногда не включается или включается с задержкой?

Такое поведение может быть связано с тем, что терморегулятор отслеживает текущую температуру и активирует ТЭН только при необходимости. Если температура в помещении или в устройстве еще выше установленного порога, подача питания на нагревательный элемент не происходит, чтобы избежать лишнего нагрева. Задержка включения также может быть вызвана внутренними настройками или особенностями самого терморегулятора.

Как правильно выбрать терморегулятор для ТЭНа?

Выбор зависит от мощности ТЭНа, диапазона температур, которые нужно поддерживать, и условий эксплуатации. Важно учитывать тип датчика температуры и совместимость с конкретным нагревательным элементом. Также стоит обратить внимание на точность регулировки и простоту управления. Обычно к ТЭНам средней мощности подходят механические или электронные регуляторы с соответствующими техническими параметрами.

Какие неисправности могут возникать в системе ТЭН с терморегулятором и как их обнаружить?

Основные проблемы — это выход из строя нагревательного элемента, повреждение датчика температуры или сбои в работе терморегулятора. Признаки включают отсутствие нагрева, постоянную работу ТЭНа без отключения или его полное отсутствие. Проверить систему можно с помощью мультиметра, измеряя сопротивление ТЭНа и целостность цепи управления, а также тестируя датчик температуры и контакты регулятора.

Как именно работает ТЭН с терморегулятором в бытовых приборах?

ТЭН (трубчатый электронагреватель) превращает электрическую энергию в тепло благодаря сопротивлению материала, из которого он изготовлен. Терморегулятор контролирует температуру, измеряя её с помощью датчика — чаще всего термопары или термистора. Когда температура достигает заданного значения, терморегулятор отключает подачу электроэнергии на ТЭН, а при снижении температуры включается снова. Таким образом поддерживается стабильный уровень нагрева без перегрева и лишних затрат энергии.

Почему важно правильно настроить терморегулятор для работы с ТЭНом?

Настройка терморегулятора влияет на комфорт и безопасность эксплуатации устройства. Если температура установлена слишком низко, устройство не будет выполнять свои функции полноценно, например, вода в бойлере может не нагреваться до нужной температуры. При слишком высокой температуре возрастает риск повреждения нагревательного элемента и других компонентов, а также повышается опасность перегрева и даже возгорания. Правильная настройка помогает продлить срок службы ТЭНа и снизить потребление электроэнергии, сохраняя при этом требуемый уровень нагрева.
