Термоголовка – это механическое или электронное устройство, регулирующее подачу теплоносителя в радиатор в зависимости от температуры воздуха в помещении. Она устанавливается на термостатический клапан и реагирует на изменения температуры с высокой точностью, поддерживая заданный уровень комфорта и снижая теплопотери.
В основе работы механических моделей лежит температурочувствительный элемент, чаще всего с газонаполненной или жидкостной капсулой. При нагревании вещество в капсуле расширяется, и шток термоголовки перемещается, уменьшая проходное сечение клапана. При понижении температуры происходит обратное движение, и подача теплоносителя увеличивается. Время реакции таких устройств составляет в среднем 15–30 минут, что обеспечивает эффективную терморегуляцию без резких колебаний.
Электронные термоголовки работают по аналогичному принципу, но оснащены цифровыми датчиками и микропроцессорами. Они позволяют точно настраивать температурные графики, задавать разные режимы для дневного и ночного времени и использовать функции экономии энергии, например, понижение температуры при открытом окне.
Установка термоголовки рекомендуется в помещениях с нестабильным тепловым балансом – например, с большими окнами, солнечной экспозицией или дополнительными источниками тепла. Для достижения максимальной эффективности важно исключить блокировку термоголовки шторами или мебелью: это искажает восприятие температуры и снижает точность регулировки.
Оптимальная настройка устройства зависит от теплоизоляции помещения и привычек жильцов. Рекомендуемая температура для жилой комнаты – 20–22 °C, для кухни – 18–20 °C, для спальни – 16–18 °C. Эти значения можно задать непосредственно на шкале термоголовки или через цифровой интерфейс.

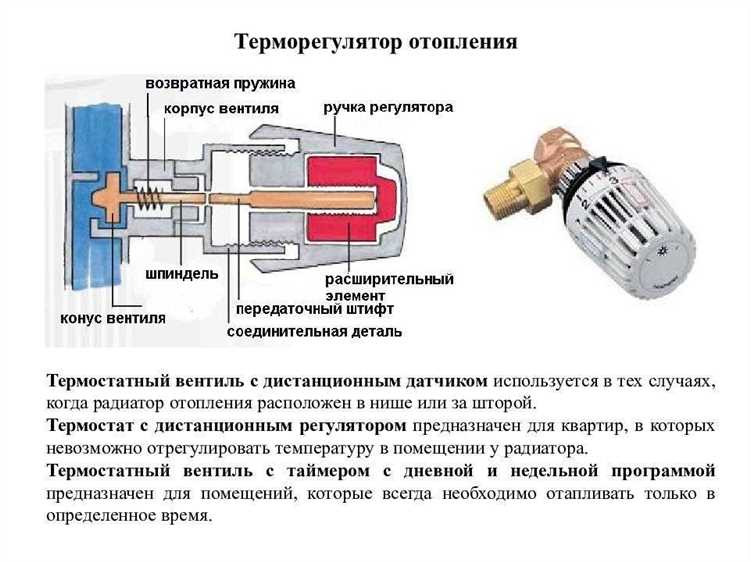

Что измеряет термоголовка и как она определяет нужную температуру
Термоголовка измеряет не температуру теплоносителя, а именно температуру воздуха вокруг радиатора. Это важно: устройство реагирует на климат в помещении, а не на состояние системы отопления. Внутри термоголовки установлен термочувствительный элемент – чаще всего это капсула, заполненная газом или жидкостью, обладающей высоким коэффициентом теплового расширения.
- Когда температура воздуха в помещении повышается, наполнитель в капсуле расширяется и давит на шток клапана, уменьшая подачу горячей воды в радиатор.
- При снижении температуры объем наполнителя уменьшается, шток возвращается в исходное положение, увеличивая поток теплоносителя.
Регулятор на термоголовке позволяет задать условный уровень комфортной температуры, обычно от 1 до 5, что соответствует примерно:
- 1 – около +12 °C
- 3 – около +20 °C
- 5 – около +28 °C
Для точной работы термоголовку необходимо устанавливать горизонтально, чтобы она не нагревалась от радиатора. Также важно избегать установки в нишах, за шторами или рядом с источниками тепла – это искажает измерения.
Оптимальная температура для жилых помещений – +20…22 °C. Чтобы её поддерживать, выбирайте положение «3» и не меняйте его без необходимости. Стабильная установка ускоряет реакцию устройства на реальные изменения температуры в комнате.
Как термоголовка управляет подачей горячей воды в радиатор
Термоголовка регулирует объём поступающей в радиатор горячей воды за счёт изменения положения клапана, соединённого с термочувствительным элементом. В основе её работы – термостатический элемент, наполненный жидкостью или газом, реагирующий на изменение температуры окружающего воздуха.
- При повышении температуры в помещении вещество в термоголовке расширяется, создавая давление на шток клапана.
- Шток прижимается и ограничивает проход горячей воды в радиатор, снижая его теплоотдачу.
- Когда температура воздуха снижается, вещество сжимается, шток отходит, клапан открывается – подача воды увеличивается.
Регулировка температуры осуществляется поворотом головки, что изменяет степень предварительного натяжения термоэлемента. Это задаёт точку срабатывания клапана и фактически определяет желаемую температуру в помещении.
- Для эффективной работы термоголовку нельзя накрывать шторами или мебелью – это искажает показания температуры.
- Устанавливайте термоголовки только на радиаторы с термостатическим клапаном – иначе регулировка невозможна.
- Оптимальная рабочая температура – от 6°C (режим защиты от замерзания) до 28°C (максимальный нагрев), но для жилых комнат достаточно 20–22°C.
Установка термоголовки на каждом радиаторе позволяет точно балансировать систему отопления без вмешательства в котёл или насосное оборудование.
Разница между жидкостным и газовым термочувствительным элементом
Жидкостные термоэлементы работают за счёт расширения объёма жидкости внутри баллона при нагреве. Это обеспечивает стабильную и предсказуемую реакцию на изменение температуры. Такие элементы обладают высокой точностью при медленных температурных изменениях, но отклик у них относительно инертен. Для помещений с постоянной температурой это оптимальный выбор.
Газовые термочувствительные элементы реагируют быстрее, поскольку газ имеет более высокий коэффициент теплового расширения и передаёт давление почти мгновенно. Это особенно важно в системах, где температура воздуха часто колеблется, например, при установке радиатора под окном или вблизи входной двери. Газовая головка быстрее адаптирует подачу теплоносителя, предотвращая перегрев или переохлаждение.
Жидкостные элементы менее чувствительны к локальным колебаниям температуры, поэтому они более устойчивы к сквознякам. Газовые же требуют точного монтажа: желательно, чтобы головка не находилась под прямым воздействием холодного воздуха, иначе возможна частая коррекция подачи тепла.
При выборе стоит учитывать климат помещения и скорость температурных изменений. Газовые предпочтительны для динамичных условий, жидкостные – для стабильных и сбалансированных систем отопления.
Влияние расположения термоголовки на точность регулировки
Термоголовка должна быть установлена так, чтобы её датчик находился вне зоны прямого теплового излучения радиатора. При горизонтальном положении термоголовка измеряет температуру воздуха в помещении, а не температуру корпуса прибора, что обеспечивает более точное реагирование на изменения микроклимата.
Установка в вертикальном положении рядом с горячим подающим трубопроводом приводит к завышенной оценке температуры, из-за чего клапан закрывается преждевременно. Это вызывает недостаточный прогрев комнаты даже при установленной высокой температуре.
Размещение термоголовки за плотными шторами, мебелью или внутри ниш и коробов нарушает естественную циркуляцию воздуха. В таких условиях датчик фиксирует локальное тепло, задерживает реакцию на общее охлаждение, что снижает эффективность работы устройства.
Оптимальное расположение – на горизонтальном участке радиатора, на уровне 0,4–0,6 м от пола, при свободном доступе воздуха. Рекомендуется избегать установки около окон с возможными сквозняками, так как холодный поток воздуха может вызвать ложное срабатывание и перегрев помещения.
При невозможности правильного монтажа следует использовать термоголовки с выносным датчиком, которые устанавливаются на расстоянии 1,5–2 м от источников тепла и сквозняков, на высоте, соответствующей средней температурной зоне помещения.

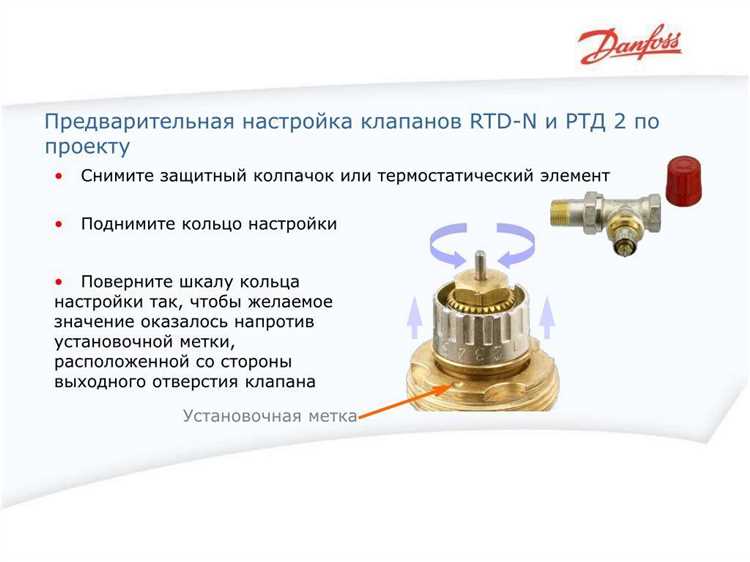

Совместимость термоголовки с различными типами радиаторных клапанов
Перед установкой термоголовки необходимо точно определить тип установленного радиаторного клапана. Основные стандарты резьбы – M30x1.5 и M28x1.5. Термоголовки с резьбой M30x1.5 совместимы с большинством клапанов европейских производителей, включая Herz, Danfoss (серии RA-N), Heimeier, Oventrop и других. Для клапанов с резьбой M28x1.5 требуется использование совместимых моделей, например, термоголовок Giacomini.
Клапаны Danfoss серии RA отличаются байонетным соединением и требуют адаптер или специальные термоголовки с маркировкой RA. Попытка установить стандартную модель M30 приведёт к некорректной работе или невозможности крепления. Аналогично, для клапанов серии RAVL и RAV также требуются соответствующие адаптеры или термоголовки.
Некоторые старые или малоизвестные системы отопления используют нестандартные посадочные размеры. В таких случаях необходимо измерить диаметр и шаг резьбы с помощью штангенциркуля и уточнить совместимость у производителя термоголовки. Универсальные адаптеры могут помочь, но они снижают точность регулировки.
При выборе важно учитывать не только посадочную резьбу, но и глубину нажатия штока клапана. Несовпадение приводит к постоянному открытому или закрытому положению, что нарушает работу системы отопления. Рекомендуется использовать термоголовки и клапаны одного бренда или проверенные сочетания, указанные в технической документации.
Настройка температурных значений на шкале термоголовки
Температурная шкала термоголовки обычно обозначена цифрами от 0 до 5 или с конкретными значениями в градусах Цельсия. Для точной настройки следует учитывать тип радиатора и параметры помещения. Значение 0 означает полный перекрытие подачи теплоносителя, температура примерно 6–8 °C, что предотвращает замерзание. Значение 1 соответствует температуре около 12–15 °C, используется для минимального подогрева комнат с редким пребыванием.
Средние позиции 2 и 3 обеспечивают диапазон 18–22 °C, оптимальный для жилых помещений. Установка выше 3 увеличивает температуру до 26–28 °C, что может привести к перерасходу энергии и перегреву. Для помещений с нестабильной температурой рекомендуется ориентироваться на позиции 2–3 и корректировать их по фактическим ощущениям.
Настройка производится вручную путем поворота регулятора. Для повышения точности используйте комнатный термометр, сопоставляя показания с выбранной позицией. Если температура в помещении ниже желаемой, увеличьте значение на шкале на один шаг и подождите минимум 30 минут для стабилизации.
В случае установки термоголовки на систему с датчиком температуры пола, настройка проводится по среднему значению, учитывая теплопотери и особенности конструкции радиатора. Регулярная проверка и корректировка температурных значений помогут поддерживать комфортный микроклимат и снизить энергозатраты.
Частые причины некорректной работы термоголовки и способы их устранения
Неправильная установка термоголовки. Если термоголовка установлена с перекосом или не плотно прилегает к радиатору, датчик температуры будет получать искажённые показания. Для устранения требуется аккуратно снять головку и смонтировать её строго по инструкции, обеспечив плотный контакт с теплообменной поверхностью.
Загрязнение или повреждение датчика температуры. Пыль, грязь или коррозия на чувствительном элементе снижают точность измерений. Необходимо очистить датчик мягкой щёткой или тряпкой, избегая агрессивных средств, а при наличии повреждений – заменить термоголовку.
Воздушная пробка в системе отопления. Воздух в трубах снижает теплообмен и приводит к неправильному срабатыванию термоголовки. Для решения следует провести процедуру выпуска воздуха через специальные клапаны или воздухоотводчики на радиаторах.
Несоответствие термоголовки температурным условиям помещения. Для помещений с постоянными колебаниями температуры или повышенной влажностью применяют модели с защитой от конденсата и изменённым диапазоном регулировки. Замена на подходящую модель улучшит стабильность работы.
Механическое воздействие и загрязнение штока клапана. Пыль или коррозия на штоке ограничивают его ход и влияют на регулировку. Рекомендуется демонтировать термоголовку, очистить шток и смазать специализированной термостойкой смазкой, предотвращая дальнейшие заедания.
Сбои в калибровке термоголовки. Некоторые модели требуют периодической настройки под конкретные параметры системы. Проверка и корректировка положения регулятора температуры согласно инструкции устраняет неправильное открытие или закрытие клапана.
Вопрос-ответ:
Как термоголовка реагирует на изменение температуры радиатора?
Термоголовка содержит чувствительный элемент, который расширяется или сжимается при изменении температуры. Когда радиатор нагревается, этот элемент изменяет своё состояние, что приводит к изменению положения запорного клапана. Таким образом регулируется поток горячей воды через радиатор, поддерживая заданный уровень тепла.
Почему термоголовка устанавливается именно на радиатор, а не на другие части системы отопления?
Радиатор — это конечный элемент отопительной системы, который непосредственно отдаёт тепло в помещение. Установка термоголовки здесь позволяет максимально точно контролировать температуру воздуха в комнате, так как именно радиатор влияет на её изменение. Другие части системы не отражают локальные температурные условия так точно.
Как регулируется степень открытия клапана в термоголовке?
Степень открытия клапана зависит от температуры, которую фиксирует термочувствительный элемент внутри головки. При повышении температуры этот элемент расширяется, сжимая пружину и постепенно закрывая клапан, уменьшая подачу горячей воды. При понижении температуры процесс обратный — клапан открывается больше, увеличивая поток теплоносителя.
Какие виды термоголовок существуют и чем они отличаются по принципу действия?
Существует несколько типов термоголовок, отличающихся по чувствительному элементу: жидкостные, газовые и восковые. Жидкостные содержат специальную жидкость, расширяющуюся при нагревании. Газовые используют газ под давлением, который изменяет объём. Восковые основаны на расширении воска при нагревании. Каждый тип отличается временем реакции и диапазоном температур регулирования.
Можно ли самостоятельно отрегулировать термоголовку на радиаторе и как это сделать?
Регулировка термоголовки обычно сводится к установке нужного температурного режима с помощью поворотного механизма на корпусе. Для этого нужно повернуть головку до нужной отметки, соответствующей желаемой температуре в помещении. При более серьёзных проблемах или необходимости замены чувствительного элемента лучше обратиться к специалисту, чтобы не повредить устройство.
Как именно термоголовка на радиаторе реагирует на изменение температуры?
Термоголовка оснащена чувствительным элементом, который реагирует на изменение температуры воздуха вокруг радиатора. Когда воздух становится теплее, этот элемент расширяется, воздействуя на клапан и уменьшая поток горячей воды в радиатор. При понижении температуры элемент сжимается, клапан открывается сильнее, и горячая вода начинает поступать в радиатор в большем объеме, что способствует нагреву помещения.
