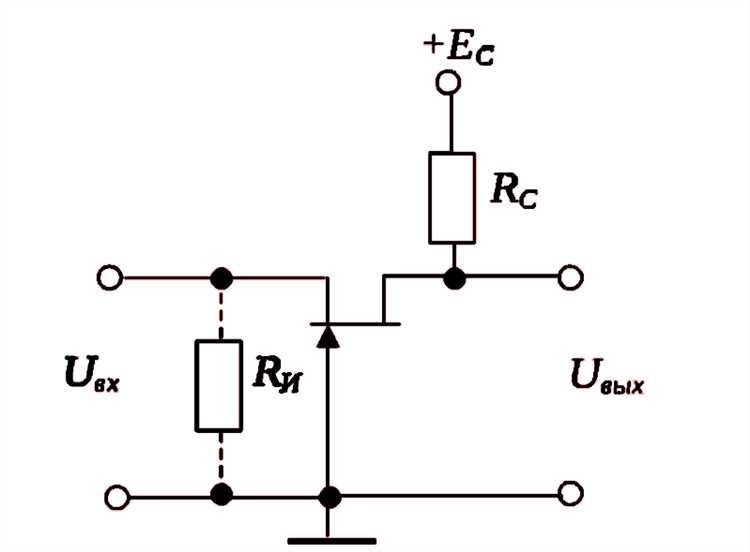

Транзистор – ключевой полупроводниковый элемент, позволяющий управлять током в электрической цепи с высокой точностью. Его основная функция – усиление и переключение сигналов, что делает его незаменимым в цифровой и аналоговой электронике. Современные транзисторы могут работать на частотах выше 100 ГГц, обеспечивая стабильную коммутацию в микросхемах и усилителях.
На практике чаще всего применяются bipolar junction transistor (BJT) и полевые транзисторы (MOSFET). У биполярного транзистора имеется три области: эмиттер, база и коллектор. Управление током осуществляется за счёт изменения тока базы, который влияет на ток коллектора. При токе базы в 1 мА транзистор может пропускать до 100 мА тока через коллектор, что соответствует коэффициенту усиления hFE = 100.
Для включения MOSFET требуется напряжение на затворе, при этом ток практически не потребляется, что делает их предпочтительными в цифровых схемах. Например, транзистор IRF540N открывается при напряжении на затворе от 2 до 4 В и способен управлять токами до 33 А при напряжении до 100 В.
Рекомендация при проектировании: при работе с транзисторами необходимо учитывать параметры насыщения и отсечки, избегая режимов, в которых элемент перегревается или входит в зону лавинного пробоя. Обязательно используйте токоограничивающие резисторы и рассчитывайте рабочую точку, исходя из конкретной нагрузки цепи.
Как транзистор управляет током при помощи базового тока
В биполярном транзисторе ток коллектора напрямую зависит от тока базы. При включении транзистора в активном режиме, даже незначительный базовый ток инициирует значительно больший ток через коллектор. Это достигается за счёт коэффициента усиления по току (hFE), который для большинства маломощных транзисторов колеблется в пределах от 50 до 300. Например, при hFE = 100 базовый ток в 1 мА приведёт к протеканию тока коллектора около 100 мА.
Для управления током эффективно, необходимо обеспечить достаточный уровень базового тока, исходя из требуемой нагрузки на выходе. Базовый резистор рассчитывается по формуле: RB = (Uвх − 0.7 В) / IБ, где 0.7 В – типичное напряжение открытия перехода база-эмиттер. Недостаточный ток базы приведёт к неполному открытию транзистора, росту сопротивления коллектора и увеличению тепловых потерь.
Точная настройка базового тока критична в импульсных схемах, особенно при работе в ключевом режиме. В этом случае транзистор должен быть полностью открыт (насыщен), чтобы обеспечить минимальное напряжение между коллектором и эмиттером и тем самым минимизировать тепловыделение. Для надёжного насыщения ток базы часто выбирается с запасом: IБ = IК / hFE × 2.
Таким образом, базовый ток – это управляющий параметр, определяющий степень открытости транзистора. Его правильный расчёт обеспечивает стабильную работу схемы, точное управление нагрузкой и предотвращение перегрева элемента.
Режимы работы транзистора: активный, насыщения и отсечки
В активном режиме база-эмиттерный переход открыт, а коллектор-база – закрыт. Напряжение между коллектором и эмиттером превышает напряжение между базой и эмиттером. Ток коллектора прямо пропорционален току базы и определяется коэффициентом усиления β: Iк ≈ β·Iб. Этот режим применяется для усиления сигналов. Рабочая точка должна быть выбрана так, чтобы обеспечить линейность характеристик и предотвратить искажения.
В режиме насыщения оба p-n перехода открыты. Напряжение база-коллектор положительное, ток коллектора ограничивается внешними цепями, а не β. Типичное напряжение коллектор-эмиттер в насыщении для кремниевых транзисторов – 0,1–0,3 В. Режим используется в ключевых схемах для представления логического нуля. Для быстрого выхода из насыщения рекомендуется предусматривать шунтирующие элементы, уменьшающие время восстановления.
Режим отсечки характеризуется закрытыми p-n переходами. Напряжение база-эмиттер меньше порогового (≈0,6 В для кремния), ток коллектора практически отсутствует. Это состояние соответствует логической единице в ключевых схемах. При проектировании важно учитывать ток утечки, особенно при высоких температурах, и минимизировать его с помощью выбора транзисторов с низким Iкбо.

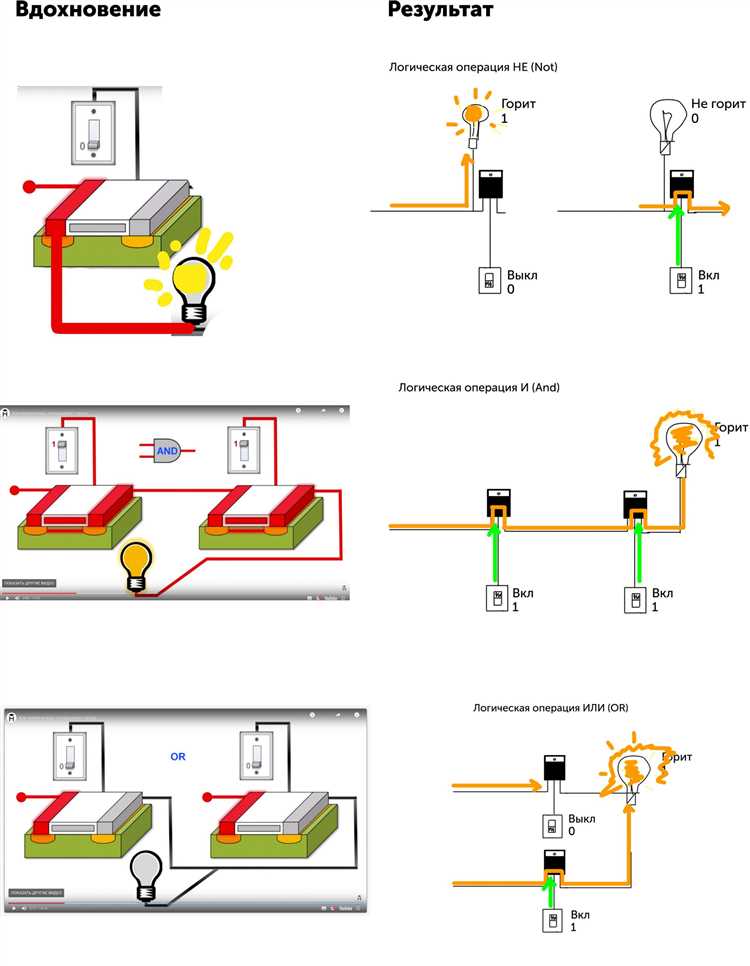

Использование транзистора в качестве электронного ключа
Транзистор в режиме ключа работает по принципу насыщения и отсечки. В открытом состоянии (режим насыщения) транзистор проводит ток между коллектором и эмиттером при подаче достаточного напряжения на базу. В закрытом (режим отсечки) – ток не проходит.
Для создания надежного ключа на базе биполярного транзистора (например, 2N2222) необходимо обеспечить базовый ток не менее 1/10 от коллекторного. Например, при нагрузке 100 мА базовый ток должен быть не менее 10 мА. Это исключает неполное открытие и снижает тепловые потери.
Полевые транзисторы (например, IRF540N) предпочтительнее для управления мощными нагрузками, так как имеют низкое сопротивление открытого канала и управляются напряжением, а не током. Для полного открытия n-канального MOSFET требуется подать напряжение на затвор, превышающее пороговое (обычно 10–12 В для силовых моделей).
При проектировании важно учитывать индуктивные выбросы, возникающие при коммутации катушек, реле или двигателей. Для защиты транзистора используют диод Шоттки или быстрый выпрямительный диод, подключаемый параллельно нагрузке в обратной полярности.
При высокочастотном переключении (>10 кГц) следует учитывать параметры времени нарастания и спада, а также выбирать транзисторы с малым временем переключения (<50 нс). Также желательно устанавливать резистор между затвором и истоком (MOSFET) или базой и эмиттером (BJT), чтобы предотвратить ложное включение.
Роль транзистора в усилении слабых электрических сигналов
Транзистор действует как управляемый усилитель, позволяя преобразовать слабые сигналы в значительно более мощные без искажений. Это достигается за счёт управления током коллектора с помощью небольшого тока базы.
Для усиления сигналов применяются биполярные транзисторы (NPN и PNP) или полевые (MOSFET). Биполярные чаще используются в аналоговых схемах, где критична линейность усиления.
- В режиме активного усиления ток базы составляет порядка микроампер, а ток коллектора – миллиамперы. Таким образом, коэффициент усиления (hFE) может достигать 100 и более.
- Правильный выбор режима смещения обеспечивает стабильную работу: транзистор должен находиться в линейной части вольт-амперной характеристики, а не в насыщении или отсечке.
- Стабилизация рабочей точки реализуется через делитель напряжения на базе и эмиттерный резистор, что минимизирует температурный дрейф.
- Емкостная развязка на входе и выходе обеспечивает передачу переменной составляющей сигнала, устраняя постоянную составляющую питания.
Особое внимание следует уделять параметрам:
- Крутизна характеристики (S): измеряется в мА/В и указывает, насколько эффективно транзистор усиливает при изменении входного сигнала.
- Полоса пропускания: влияет на качество усиления высокочастотных сигналов. Для аудиоусилителей критично значение до 20 кГц и выше.
- Шумы: низкий уровень собственного шума важен для предварительных усилителей микрофонных и радиочастотных сигналов.
Для усиления слабых сигналов применяют каскадные схемы: транзисторы соединяются последовательно, и каждый усиливает сигнал предыдущего. Это позволяет получить выходной сигнал достаточной мощности для дальнейшей обработки или передачи.
Подключение транзистора в схему с нагрузкой и источником питания
Резистор в базе ограничивает ток, предотвращая перегрузку транзистора. Его номинал рассчитывается по формуле: R = (Uупр — 0.7 В) / Ib, где Uупр – напряжение управляющего сигнала, а Ib – ток базы, определяемый как Ic / hFE. Значение hFE (коэффициент усиления по току) указывается в техническом паспорте транзистора.
Для схем с PNP-транзистором подключения зеркальные: эмиттер соединяется с плюсом питания, коллектор – через нагрузку к земле, а управляющий сигнал подаётся на базу через резистор с уровнем ниже напряжения эмиттера минимум на 0.7 В.
Нагрузка подключается между коллектором и шиной питания (NPN) или между коллектором и землёй (PNP). Это обеспечивает стабильную работу ключевого режима: при насыщении транзистора напряжение коллектор-эмиттер снижается до 0.2–0.3 В, и почти всё напряжение питания прикладывается к нагрузке.
Нельзя подключать нагрузку в разрыв эмиттера без точного расчёта, так как это нарушает режим насыщения и увеличивает потери. Также важно обеспечить ток базы не менее 1/10 от тока коллектора для уверенного открывания транзистора.
Типичные ошибки при включении транзистора в схему
Игнорирование необходимости стабилизации температуры снижает надёжность работы. Повышение температуры увеличивает ток коллектора, что ведёт к тепловому разрушению. Используйте теплоотводы и учитывайте тепловые характеристики при проектировании.
Ошибки в выборе транзистора по параметрам: максимально допустимый ток, напряжение коллектора-эмиттера и коэффициент усиления. Неподходящий элемент приведёт к нестабильной работе или повреждению. Следует подбирать тип с запасом по ключевым параметрам.
Неучёт времени переключения в высокочастотных схемах вызывает искажения и потери мощности. Для быстродействующих устройств применяют транзисторы с малым временем нарастания и спадания сигнала.
В цепях с индуктивными нагрузками отсутствие защиты от перенапряжений, например, диода шоттки или варистора, приводит к пробою транзистора. Обязательно используйте защитные элементы для повышения долговечности.
Вопрос-ответ:
Как транзистор регулирует ток в электрической цепи?
Транзистор действует как переключатель или усилитель тока. При подаче небольшого напряжения на управляющий вывод изменяется проводимость между двумя другими выводами, что позволяет контролировать поток основного тока через устройство. Таким образом, транзистор может усиливать сигнал или включать и выключать цепь.
Почему транзисторы заменили ламповые усилители в электронике?
Транзисторы имеют меньшие размеры, потребляют меньше энергии и работают с меньшим нагревом по сравнению с лампами. Кроме того, они более надежны и долговечны, что позволяет создавать компактные и экономичные устройства с высоким качеством сигнала.
Какой тип транзистора чаще всего используется в схемах и почему?
В большинстве схем применяются биполярные транзисторы и полевые транзисторы. Биполярные часто выбирают для усиления сигналов из-за их высокой чувствительности к управляющему току, тогда как полевые транзисторы удобны в схемах с низким энергопотреблением, так как управление здесь осуществляется напряжением, а не током.
Как влияет изменение управляющего сигнала на работу транзистора?
Изменение управляющего сигнала ведёт к изменению состояния проводимости транзистора. При увеличении управляющего напряжения или тока он открывается сильнее, пропуская больше основного тока, а при снижении — наоборот, уменьшается поток тока или транзистор полностью закрывается, разрывая цепь.
Можно ли использовать транзистор как переключатель в микроконтроллерных схемах?
Да, транзисторы широко применяются в микроконтроллерных системах для включения и отключения нагрузок. Сигнал с вывода микроконтроллера подаётся на управляющий вывод транзистора, который затем переключает питание на подключённое устройство, например, мотор, светодиод или реле.
Как именно транзистор управляет током в электрической цепи?
Транзистор действует как переключатель или усилитель, регулируя ток между двумя своими выводами под воздействием напряжения или тока на третьем выводе. В биполярном транзисторе небольшой ток базы контролирует гораздо больший ток коллектора, что позволяет изменять силу тока в цепи без механического вмешательства. В полевых транзисторах управление происходит за счёт изменения напряжения на затворе, что изменяет проводимость канала между истоком и стоком. Благодаря этому транзистор способен усиливать сигналы или включать и выключать цепь с высокой скоростью и точностью.
