Умная Wi-Fi розетка – это устройство, которое позволяет удалённо управлять питанием подключённых электроприборов через интернет. В основе её работы лежит микроконтроллер с поддержкой Wi-Fi, чаще всего на базе чипа ESP8266 или ESP32. Он обрабатывает команды, поступающие из мобильного приложения или через голосового помощника, и замыкает или размыкает цепь питания через встроенное реле.
Связь между розеткой и пользователем осуществляется через облачный сервер производителя или локальную сеть. Протоколы, такие как MQTT или HTTP, обеспечивают быструю передачу управляющих сигналов. При этом большинство моделей сохраняют настройки даже при отключении питания, благодаря встроенной энергонезависимой памяти.
Для повышения безопасности используются методы шифрования, например, TLS. Это защищает передачу данных от перехвата. Некоторые устройства также поддерживают локальное управление без выхода в интернет – через протоколы вроде mDNS или HomeKit, что особенно важно для приватности и автономности системы умного дома.
Рекомендуется при выборе умной розетки обращать внимание на наличие функции энергомониторинга, поддержку голосовых ассистентов (Google Assistant, Alexa, Яндекс.Алиса), а также на совместимость с системами автоматизации типа Home Assistant или Zigbee2MQTT при использовании шлюза. Это позволит гибко интегрировать устройство в существующую экосистему умного дома.
Как умная розетка подключается к домашней Wi-Fi сети
Подключение умной розетки к Wi-Fi сети требует точного соблюдения последовательности действий, так как большинство моделей не поддерживают диапазон 5 ГГц, а работают только на 2.4 ГГц. Перед началом необходимо убедиться, что маршрутизатор транслирует соответствующий диапазон.

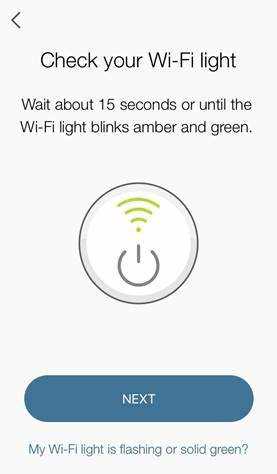

- Вставьте розетку в электросеть. Убедитесь, что на корпусе индикатор начал мигать – это признак режима сопряжения.
- Установите фирменное мобильное приложение (например, Smart Life, Tuya или приложение производителя). Доступно в App Store и Google Play.
- Создайте учётную запись и включите Bluetooth и геолокацию – большинство устройств используют их для быстрой идентификации.
- В разделе добавления устройств выберите тип – «Розетка (Wi-Fi)». Приложение предложит ввести пароль от домашней сети Wi-Fi. Вводите только пароль от 2.4 ГГц сети.
- После ввода пароля произойдёт передача данных на розетку. Для этого используется протокол SmartConfig или подобные – он позволяет передать настройки через локальный широковещательный сигнал, без прямого подключения к роутеру.
- По завершении сопряжения устройство получит локальный IP-адрес и появится в списке доступных в приложении.
Если розетка не подключается:
- Проверьте, не объединил ли маршрутизатор сети 2.4 и 5 ГГц под одним именем SSID. Временно разделите их.
- Убедитесь, что включена опция «WPA2-PSK» в настройках безопасности Wi-Fi – другие протоколы могут не поддерживаться.
- Отключите фильтрацию по MAC-адресам на роутере, если она активна.
После подключения умная розетка доступна для управления через интернет, получает обновления прошивки и может участвовать в автоматизациях.
Что происходит внутри розетки при включении устройства
После подачи команды на включение через мобильное приложение или голосовой ассистент, управляющий микроконтроллер розетки активирует силовое реле. Контакты реле замыкаются, подавая напряжение на выходные клеммы, к которым подключено устройство. Время срабатывания реле обычно не превышает 10 миллисекунд.
Одновременно с замыканием контактов происходит измерение нагрузки: встроенный шунт или датчик тока фиксирует силу тока, а контроллер рассчитывает мощность. Эти данные мгновенно передаются в облачный сервер или локальное приложение через Wi-Fi-модуль, чаще всего основанный на чипах ESP8266 или ESP32.
Если в момент включения фиксируется пусковой ток, превышающий допустимый порог (например, выше 16А для большинства бытовых розеток), микроконтроллер может автоматически отключить реле во избежание перегрева или возгорания. Такая защита реализуется программно и зависит от прошивки устройства.
Также активируются дополнительные функции: ведётся лог потребления, запускаются таймеры и сценарии автоматизации (если они заданы пользователем). При обнаружении перегрева термодатчик, встроенный в корпус, передаёт сигнал отключения питания. Это особенно актуально при использовании мощных обогревателей или электроплит.
Таким образом, включение устройства инициирует серию аппаратных и программных действий, обеспечивающих не только подачу питания, но и контроль безопасности, учёт энергопотребления и синхронизацию с другими элементами умного дома.
Как приложение на смартфоне управляет подачей питания
Управление умной Wi-Fi розеткой через приложение реализуется с использованием протокола MQTT или HTTP-запросов к облачному серверу производителя. После подключения розетки к домашней сети данные о её состоянии синхронизируются с аккаунтом пользователя в облаке. Приложение, установленное на смартфоне, отправляет команды через интернет на этот сервер, откуда они передаются на устройство.
Для мгновенного реагирования используется технология push-уведомлений и WebSocket-соединение, которое позволяет поддерживать постоянную связь с розеткой. Это минимизирует задержку между нажатием кнопки в приложении и фактическим включением или отключением питания.
Приоритетным элементом управления является API, предоставляемое производителем. Оно обеспечивает безопасную передачу команд с использованием токенов авторизации и шифрования по протоколу TLS. Безопасность данных при этом должна быть гарантирована: при выборе розетки необходимо проверять наличие поддержки двухфакторной аутентификации и локального режима управления в случае отсутствия интернета.
Приложение позволяет задавать сценарии: включение по времени, привязка к расписанию, реакции на внешние события через интеграцию с голосовыми помощниками или другими умными устройствами по протоколу IFTTT. Для повышения надёжности рекомендуется использовать розетки, поддерживающие обновление прошивки «по воздуху» (OTA), чтобы своевременно устранять уязвимости и расширять функциональность.
Роль микроконтроллера в работе умной розетки
Микроконтроллер получает команды от мобильного приложения или сервера через протоколы MQTT, HTTP или WebSocket и преобразует их в управляющие сигналы для исполнительных элементов, таких как реле. Например, при поступлении команды на включение – подаётся управляющее напряжение на затвор транзистора, активирующего реле, замыкающее цепь питания розетки.
Контроллер также собирает данные с датчиков (температуры, тока, напряжения), анализирует их в реальном времени и при необходимости отправляет уведомления пользователю или отключает питание при обнаружении превышений. Это реализуется через встроенные аналого-цифровые преобразователи и прерывания, обеспечивающие мгновенную реакцию на критические события.
Для стабильной работы прошивка микроконтроллера должна учитывать обработку ошибок связи, контроль состояния реле и энергозависимую запись параметров. Рекомендуется использовать watchdog-таймер и EEPROM для сохранения критических данных при сбоях питания.
При разработке желательно применять энергонезависимое хранение конфигурации сети, а также реализовать режим точки доступа для начальной настройки. Это повышает надёжность и удобство эксплуатации устройства.
Передача данных между розеткой и облачным сервером
Wi-Fi розетка обменивается данными с облачным сервером через протокол MQTT или HTTP(S), в зависимости от прошивки и архитектуры устройства. Наиболее предпочтителен MQTT – он обеспечивает меньшую задержку и экономию трафика за счёт публикации коротких сообщений в формате JSON или бинарных структур.
Связь инициируется розеткой: при запуске она устанавливает TLS-соединение с сервером, аутентифицируясь по уникальному токену или сертификату. После подключения устройство подписывается на управляющие топики и публикует телеметрию: текущее состояние реле, потребление энергии, температуру (если поддерживается).
Периодичность отправки зависит от настроек: стандартно – раз в 30–60 секунд или при изменении параметров. Команды управления передаются сервером мгновенно – при нажатии кнопки в приложении генерируется сообщение, которое маршрутизируется на конкретную розетку по её ID.
Рекомендуется использовать только зашифрованный канал связи (TLS 1.2 или выше) и проверку подлинности сервера по сертификату. Желательно, чтобы устройство поддерживало переподключение и очередь сообщений при временном отсутствии интернета.
Производитель должен обеспечить ограничение доступа по API-ключам, а также возможность обновления прошивки (OTA), чтобы устранить уязвимости в механизмах обмена данными.
Как настраиваются расписания и таймеры включения
Для создания расписания в приложении умной Wi-Fi розетки необходимо выбрать устройство из списка, затем перейти в раздел управления расписаниями. Пользователь указывает дни недели и точное время включения и отключения питания. Важно задавать время в 24-часовом формате для точности срабатывания.
При настройке таймера включения розетка принимает параметры отсчёта времени в минутах или часах, после которых автоматически включится или выключится питание. Таймер обычно запускается вручную, и для корректной работы требуется стабильное соединение с Wi-Fi.
Для предотвращения конфликтов расписаний рекомендуется не накладывать таймеры на уже активные расписания. Если происходит пересечение, устройство приоритетно выполнит действие с ближайшим временем активации.
Для повышения надёжности стоит регулярно обновлять прошивку розетки через приложение, так как обновления могут оптимизировать работу таймеров и расписаний, снижая задержки и исключая ошибки срабатывания.
Оптимальным решением будет использование повторяющихся расписаний, если устройства работают по одинаковому графику ежедневно или в определённые дни недели, что исключает необходимость повторного ручного ввода.
При подключении нескольких розеток к одному приложению можно создавать синхронизированные расписания, что позволяет управлять несколькими приборами одновременно, экономя время и обеспечивая согласованную работу устройств.
Что происходит при сбое соединения с интернетом
Умная Wi-Fi розетка теряет связь с облачным сервером, что приводит к остановке удалённого управления через мобильное приложение. При этом локальные функции, если они предусмотрены устройством, продолжают работать – например, включение и выключение вручную через кнопку на корпусе. Однако автоматические сценарии, основанные на расписании в облаке, перестают выполняться.
Розетка хранит в памяти последние полученные команды, но не может синхронизировать изменения с сервером. Это создаёт риск рассинхронизации состояния устройства и данных приложения. Важно регулярно проверять обновления прошивки, так как производители выпускают патчи, снижающие влияние обрывов связи и оптимизирующие локальное управление.
Для минимизации проблем рекомендуется использовать стабильное подключение с резервным источником интернета (например, 4G-модем). Также полезно настроить уведомления о потере связи, если устройство поддерживает такие функции, чтобы своевременно реагировать на сбой.
Если розетка используется для критически важных задач, следует предусмотреть альтернативные методы управления – например, физическую кнопку или интеграцию с локальными контроллерами, не зависящими от внешнего интернета.
Вопрос-ответ:
Как умная Wi-Fi розетка получает команду на включение или выключение устройства?
Умная розетка подключается к домашней Wi-Fi сети и принимает команды через специальное мобильное приложение или голосового помощника. Когда пользователь отправляет команду, она передаётся по интернету на розетку, которая затем включает или отключает питание подключенного устройства.
Какие компоненты обеспечивают работу умной Wi-Fi розетки?
Внутри умной розетки есть микроконтроллер, Wi-Fi модуль, реле и блок питания. Микроконтроллер обрабатывает полученные сигналы, Wi-Fi модуль обеспечивает связь с сетью, а реле физически переключает подачу электричества на подключённое устройство.
Можно ли управлять умной розеткой без доступа к интернету?
Большинство умных розеток требуют подключения к интернету для удалённого управления через приложение. Однако некоторые модели поддерживают локальное управление через Wi-Fi роутер даже без интернета, но возможности в этом случае ограничены.
Какие меры безопасности используются в умных Wi-Fi розетках, чтобы защитить устройство от взлома?
Для защиты данных и управления умная розетка применяет шифрование, использует протоколы безопасности Wi-Fi, а также требует аутентификацию пользователя в приложении. Некоторые модели получают регулярные обновления прошивки для устранения уязвимостей.
Как умная розетка измеряет потребление электроэнергии подключенного прибора?
В розетке установлен датчик тока, который фиксирует силу электрического тока, проходящего через неё. На основе этих данных микроконтроллер рассчитывает энергопотребление устройства и передаёт информацию в приложение для отображения пользователю.
