Свая – это конструктивный элемент фундамента, предназначенный для передачи нагрузки от сооружения на плотные слои грунта или распределения её по массиву слабых пород. Основу работы сваи составляет взаимодействие боковой поверхности и нижнего торца с окружающим грунтом. Выбор типа и способа установки зависит от характеристик площадки: несущей способности, влажности, глубины залегания прочных слоёв.
Нагрузка от здания передаётся на сваю через оголовок, затем перераспределяется на грунт двумя путями. Первый – через боковое трение между поверхностью сваи и грунтовыми слоями. Второй – через торцевое сопротивление в основании сваи. В слабых и обводнённых грунтах используется первый вариант, в плотных и скальных – второй. При расчёте всегда учитывается коэффициент бокового трения для конкретного типа почвы: для песков средней крупности он составляет 25–35 кПа, для глинистых пород – до 50 кПа.
Сваи классифицируются по назначению, материалу и способу погружения. Забивные элементы устанавливаются динамическим воздействием, буронабивные формируются в пробурённых скважинах с последующим бетонированием. В условиях плотной городской застройки предпочтение отдают буронабивным конструкциям, поскольку они снижают уровень вибрации и не повреждают соседние фундаменты.
Особое внимание требуется при установке свай в сезонно промерзающих грунтах. При замерзании воды в порах почвы возникает пучение, способное выталкивать сваю вверх. Чтобы избежать этого, наружную поверхность обрабатывают антифрикционными покрытиями, а заглубление рассчитывают с учётом глубины промерзания. В средней полосе России этот показатель достигает 1,5–1,8 м.
При проектировании важно учитывать возможные негативные явления: разуплотнение основания при забивке, снижение прочности прилегающего грунта после извлечения бурового инструмента, образование водонасыщенных линз. Для их минимизации применяют бурение с обсадными трубами, контролируемое уплотнение и обязательное испытание свайного поля статическими нагрузками.
Как передается нагрузка от конструкции на сваю и грунт
Нагрузка от надземной части здания передается на сваю через оголовок или ростверк. Свая принимает усилия и распределяет их на окружающий грунт двумя способами: по боковой поверхности и через подошву.
Передача нагрузки по боковой поверхности происходит за счёт силы трения между телом сваи и грунтом. Этот тип сопротивления особенно важен для длинных свай в слабых грунтах, где боковое сцепление компенсирует недостаточную несущую способность основания. Значение бокового сопротивления зависит от параметров грунта: плотности, влажности, коэффициента сцепления и угла внутреннего трения.
Через подошву нагрузка передается непосредственно на слой грунта под нижним концом сваи. Для свай, работающих по принципу упора, основное усилие воспринимает именно подошва. Эффективность зависит от прочности подстилающего слоя. Например, в плотных песках или скальных грунтах возможна полная передача проектной нагрузки через торец сваи.
Общее распределение зависит от конструкции сваи, длины, сечения и характеристик грунта. В песчаных грунтах свая работает преимущественно на трение. В глинистых грунтах – на комбинированное сопротивление. При проектировании обязательно учитывают расчётное соотношение между боковым и торцевым сопротивлением, так как неправильное определение приведёт к неравномерной осадке и повреждению конструкций.
Для обеспечения надёжности необходимо контролировать качество устройства свай, соблюдение проектных отметок заглубления и отсутствие дефектов тела сваи. Важно проводить статические или динамические испытания свай для подтверждения расчётной несущей способности по боковой и торцевой поверхностям.
От чего зависит несущая способность свай разных типов
Несущая способность свай определяется суммой сопротивлений по боковой поверхности и на заострённом или плоском основании. Конкретные значения зависят от типа сваи, характеристик грунта и глубины погружения.
У забивных железобетонных свай основную роль играет сопротивление под подошвой. При погружении в плотные пески или супеси их несущая способность достигает 250–400 кН за счёт уплотнения грунта вокруг ствола. В глинистых грунтах сопротивление по боковой поверхности возрастает с увеличением глубины за счёт прилипания.
Буронабивные сваи работают иначе. Их боковое сопротивление формируется за счёт контакта бетона с грунтом после отвердевания. Несущая способность зависит от качества стенок скважины и применяемой технологии: при использовании обсадных труб и бентонитовых растворов удаётся минимизировать осыпание и получить стабильные параметры. Для буронабивных свай в песках расчётное сопротивление по боковой поверхности может достигать 20–40 кПа, в плотных глинах – до 50 кПа.

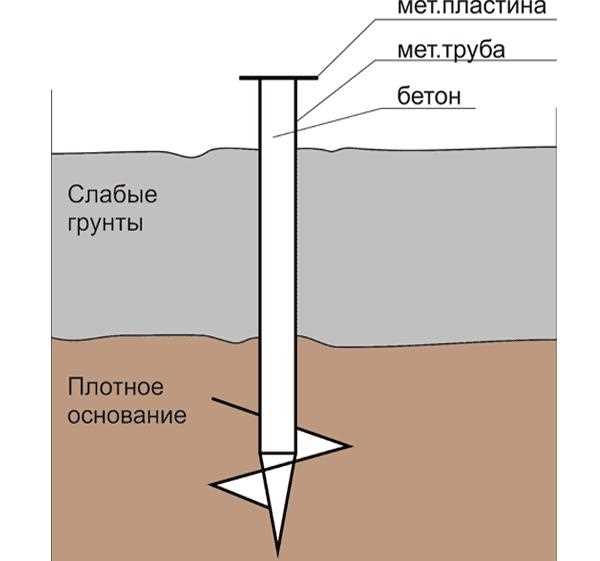

Винтовые сваи передают нагрузку через боковую поверхность и лопасть. Несущая способность зависит от диаметра лопасти, глубины заглубления и плотности грунта. Для лопасти диаметром 300 мм в плотных песках расчётная несущая способность может составлять до 60 кН, увеличиваясь до 100 кН при диаметре 500 мм.
Для точного расчёта применяются нормативные характеристики грунтов: расчётное сопротивление под нижним концом сваи и по боковой поверхности, которые получают по данным статического зондирования, прессометрических испытаний или лабораторных анализов. В проектировании учитывают коэффициенты условий работы, характер нагрузки и расчётную схему фундамента.
Рекомендуется проводить испытания натурных свайных образцов под нагрузкой до достижения предельных деформаций. Это позволяет уточнить расчётные значения несущей способности и скорректировать конструктивные параметры свайного поля.
Механизм работы свайного основания в водонасыщенных грунтах
Водонасыщенные грунты отличаются низкой несущей способностью и высокой подвижностью поровой воды, что существенно влияет на работу свайного основания. Основная задача в таких условиях – обеспечить передачу нагрузки от сооружения на более плотные слои или сформировать устойчивую систему за счёт трения и забивки.
Сваи в водонасыщенных грунтах работают преимущественно за счёт бокового сопротивления и опирания на плотные пласты. При погружении элемента в слабый водонасыщенный слой происходит его частичное вытеснение, создаётся уплотнённая зона вокруг ствола, повышающая сцепление. Однако наличие избыточного давления поровой воды снижает это сопротивление, особенно в глинистых и илистых породах.
Для компенсации этого эффекта рекомендуется использовать буронабивные или забивные сваи с расширением в нижней части. Такая конструкция увеличивает площадь опорной поверхности и снижает риск просадок. В грунтах с высоким уровнем грунтовых вод предпочтительны сваи с анкерным уширением или буроинъекционные элементы с цементным раствором, создающим дополнительное кольцевое уплотнение.
Важно учитывать время стабилизации давления поровой воды после погружения. Монтаж свай с большой скоростью в водонасыщенных грунтах приводит к временной потере несущей способности за счёт всплытия воды и снижения плотности окружающего массива. Оптимальная технологическая пауза между погружением и нагружением – от 7 до 14 суток, в зависимости от состава и фильтрационных свойств грунта.
На практике максимальное боковое сопротивление развивается в пределах зоны уплотнения, которая, по данным полевых испытаний, достигает 2,5–3 диаметров сваи. За пределами этой области эффективность трения резко падает. Поэтому в проектировании учитывается как несущая способность по боковой поверхности, так и сопротивление под нижним концом, которое в водонасыщенных грунтах нередко формируют искусственно с помощью подливки или камуфлетной набивки.
При проектировании свайных полей в водонасыщенных грунтах особое внимание уделяется расчёту осадки основания. Избыточное давление воды и низкая жёсткость породы увеличивают риск дифференциальных деформаций. Для снижения осадок используют групповую установку свай с минимальными межосевыми расстояниями – от 2 до 2,5 диаметров.
Эффективность работы свай в таких условиях подтверждается статическими и динамическими испытаниями после стабилизации водно-грунтового состояния. Эти мероприятия обязательны для объектов с высокой нагрузкой или расположенных на неустойчивых участках.
Особенности взаимодействия буронабивных свай с рыхлыми породами
Буронабивные сваи в рыхлых грунтах работают преимущественно за счёт бокового сопротивления и частично – за счёт сопротивления под нижним концом. В отличие от плотных и скальных пород, рыхлые пески и супеси обладают низкой несущей способностью, что требует увеличения диаметра и длины свай, а также тщательной подготовки скважины перед бетонированием.
Основная проблема – осыпание стенок скважины при бурении. Для стабилизации используют обсадные трубы или глинистый раствор. Нарушение стенок ведёт к образованию каверн, что снижает боковое сопротивление и увеличивает осадку. Особенно критично это в водонасыщенных песках, где без обсадки скважина деформируется уже в процессе бурения.
Перед бетонированием рыхлую зону под подошвой сваи уплотняют путём заливки небольшого количества бетонной смеси с последующим её вибрированием или использованием бурового ствола как трамбовки. Это позволяет создать плотное основание под нижний конец, повысив его сопротивляемость.
Для повышения бокового сцепления в рыхлых грунтах рекомендуют применять бетоны с высокой адгезией и контролировать непрерывность заливки. Любые перерывы приводят к образованию «холодных швов», снижающих несущую способность. Также важно учитывать, что в песках несущая способность увеличивается с глубиной за счёт роста плотности, поэтому сваи проектируют с заглублением ниже уровня сезонного промерзания и фильтрационного уплотнения.
Расчёт несущей способности свай в рыхлых породах ведут с поправкой на возможное снижение бокового сопротивления из-за обводнённости и возможного разжижения грунта. В проектах целесообразно предусматривать дополнительное армирование на случай неравномерных осадок.
Контроль качества выполняют по данным статических и динамических испытаний. Особое внимание уделяют целостности тела сваи и равномерности заполнения скважины бетоном, так как в рыхлых породах дефекты неизбежно приводят к перераспределению нагрузки и потере расчётной прочности основания.
Как рассчитывается глубина заложения свай для частного и промышленного строительства
Глубина заложения свай зависит от типа грунтов, уровня грунтовых вод, расчетной нагрузки и особенностей конструкции. При проектировании учитывается несущая способность грунта на разных отметках, сезонное промерзание и возможные просадки.
- Для частных зданий глубина заложения обычно начинается от 1,5 до 3 м, чтобы опереть сваю на плотный слой или ниже глубины промерзания, которая в средней полосе России достигает 1,2–1,8 м.
- В промышленном строительстве глубина залегания свай может составлять от 5 до 30 м, в зависимости от массы сооружения и характеристик основания. Часто требуется передача нагрузки на плотные суглинки, глины или пески средней крупности, залегающие на значительной глубине.
При определении глубины учитываются следующие параметры:
- Тип сваи: забивные, буронабивные, винтовые. У забивных свай глубина задаётся до упора в плотный слой. Буронабивные погружаются до проектной отметки или до выхода на слой с нормативной несущей способностью.
- Геология участка: данные инженерно-геологических изысканий определяют мощность слоев, их физико-механические свойства и наличие просадочных или водонасыщенных горизонтов.
- Глубина промерзания: для исключения сил морозного пучения свая должна заходить ниже этой отметки минимум на 200–300 мм.
- Расчетная нагрузка: чем выше масса сооружения и нагрузка на сваю, тем глубже требуется заложение для обеспечения устойчивости и равномерной осадки.
- Уровень грунтовых вод: при высоком уровне возможны специальные меры – увеличение диаметра подошвы, применение бетонных колпаков или расширений на конце сваи.
В промышленных проектах глубина залегания определяется расчётным путём с учётом длительных и кратковременных нагрузок, сейсмичности и долговечности конструкции. Используются методы послойного суммирования несущей способности и проверка на предельные состояния первого и второго типа.
Без проведения геологических изысканий корректный расчет глубины заложения невозможен. Минимально допустимая глубина в любом случае должна превышать глубину сезонного промерзания для региона строительства.
Влияние сезонных промерзаний и оттаивания на работу свай

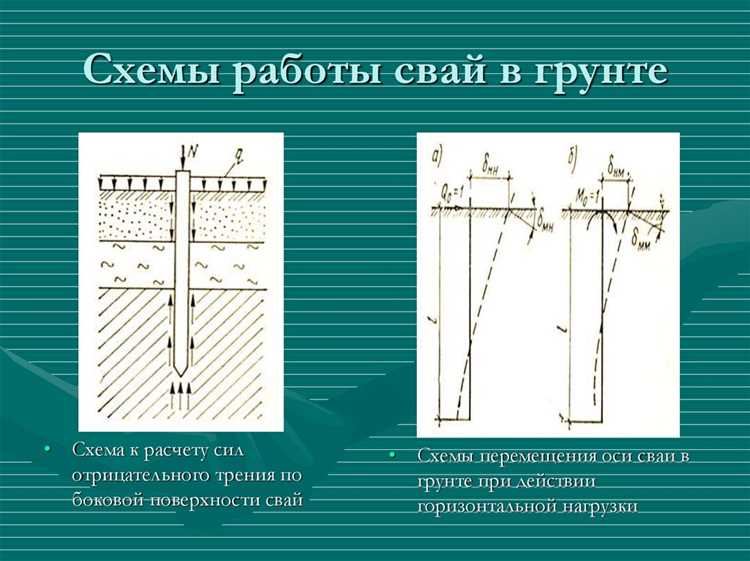

Сезонные колебания температуры вызывают циклы промерзания и оттаивания грунта вокруг свай, что влияет на их несущую способность и долговечность. При промерзании происходит расширение воды в порах грунта, создавая боковое давление на сваю и потенциально вызывая подъемные силы.
- Величина промерзания зависит от типа грунта, глубины залегания сваи и климатических условий региона. В песчаных грунтах глубина промерзания обычно меньше, чем в глинистых.
- Для свай, заглубленных ниже уровня сезонного промерзания, влияние циклов минимально, так как грунт вокруг них остается стабильным.
- В неглубоких сваях, расположенных в зоне промерзания, подъемные силы могут приводить к смещению и деформации конструкции.
Для снижения негативных эффектов рекомендуются следующие меры:
- Заглубление свай ниже глубины промерзания, определяемой по региональным нормативам.
- Применение свай с увеличенным сечением в зоне промерзания для компенсации возможных деформаций.
- Использование теплоизоляционных материалов вокруг свай для снижения скорости промерзания грунта.
- Контроль влажности грунта в прифундаментной зоне, поскольку насыщенный водой грунт промерзает сильнее.
- Проведение мониторинга вертикальных перемещений свай в зонах с выраженной сезонной мерзлотой.
Игнорирование влияния промерзания приводит к снижению надежности фундаментов и требует затрат на ремонтные работы. Учет этих факторов повышает долговечность свайных конструкций и снижает риск аварий.
Причины аварий свайных конструкций и способы их предотвращения
Основная причина аварий свай – недостаточный расчет несущей способности и несоблюдение требований проектирования с учетом особенностей грунтов. Часто игнорируют необходимость комплексного геотехнического обследования, что ведет к неправильному выбору типа и длины свай.
Неправильный монтаж – частая причина повреждений. Недопустимы отклонения от проектного положения более чем на 2%, недостаточная глубина погружения и повреждения сваи при забивке. Для контроля рекомендуется использовать геодезические методы и испытания в процессе установки.
Плохое качество материала снижает долговечность. Использование неподходящего бетона, арматуры с недостаточной коррозионной стойкостью или недостаточная защита от агрессивных грунтовых сред ведут к разрушению элементов конструкции. Важно применять материалы с подтвержденными техническими характеристиками и соблюдать технологии обработки поверхности.
Негативное воздействие грунтовых вод вызывает вымывание и снижение прочности основания. Для предотвращения применяют гидроизоляционные покрытия и системы дренажа, обеспечивающие снижение уровня грунтовых вод.
Динамические нагрузки от вибраций и сейсмических воздействий требуют специальных расчетов. В зонах с повышенной сейсмичностью следует предусматривать дополнительные меры усиления свай, такие как армирование по длине и использование свай с увеличенным сечением.
Регулярный контроль технического состояния – ключ к предупреждению аварий. Инструментальные обследования, включая нагрузочные испытания и мониторинг деформаций, позволяют своевременно выявлять дефекты и проводить ремонт.
Соблюдение проектных решений, качественный монтаж и постоянный контроль обеспечивают надежность свайных конструкций и снижают риск аварийных ситуаций.
Вопрос-ответ:
Как именно сваи передают нагрузку на грунт?
Сваи работают за счёт передачи веса конструкции на слои грунта, способные выдержать нагрузку. Часть нагрузки воспринимается боковым трением между поверхностью сваи и грунтом, другая — давлением на грунт в основании сваи. В зависимости от типа грунта и конструкции свай, соотношение этих факторов может меняться.
Какие бывают виды свай и чем они отличаются по принципу работы в грунте?
Сваи делятся на несущие и фундаментные. Несущие, например забивные или буронабивные, передают нагрузку через основание на плотные слои грунта. Фрикционные сваи опираются на боковое трение с грунтом. Также существуют комбинированные варианты, где нагрузка распределяется между основанием и боковой поверхностью.
Почему важен анализ типа грунта перед установкой свай?
Грунт определяет, как именно сваи будут работать и насколько они смогут выдержать нагрузку. Плотные слои лучше воспринимают давление основания сваи, а слабые, рыхлые — чаще работают за счёт трения по бокам. Без изучения грунта существует риск просадки или деформации фундамента.
Как влияют длина и диаметр сваи на её несущую способность?
Длина сваи влияет на площадь контакта с грунтом и глубину достижения более плотных слоёв, что повышает прочность. Диаметр увеличивает площадь опоры и боковой поверхности, соответственно увеличивая сопротивление нагрузке и трению. Оптимальный размер подбирается с учётом свойств грунта и веса строения.
Можно ли использовать сваи на слабых грунтах, и какие особенности нужно учитывать?
Да, но в таких случаях применяют специальные методы: увеличивают длину сваи, чтобы опереться на плотные слои ниже слабого грунта, или используют сваи с увеличенной боковой поверхностью для усиления трения. Иногда применяют комбинированные решения с распределением нагрузки, а также укрепляют грунт вокруг свай.
Как именно происходит передача нагрузки от здания через сваи на грунт?
Сваи передают нагрузку от конструкции на более плотные слои грунта, расположенные глубже поверхности. При погружении сваи в землю вес здания передаётся через боковое трение между стенками сваи и окружающим грунтом, а также через опорную площадь нижнего конца сваи, который упирается в несжимаемый слой. Таким образом нагрузка распределяется на грунт, который способен её воспринять без значительной деформации. От того, насколько грунт плотный и какой тип сваи используется, зависит доля нагрузки, передаваемая за счёт трения и опоры.
Какие особенности работы свай влияют на выбор типа фундамента для различных грунтов?
Разные грунты предъявляют свои требования к конструкции свай. В слабых, плывунных или рыхлых почвах обычно применяют сваи большого диаметра или забивные, чтобы обеспечить достаточную площадь взаимодействия с грунтом и предотвратить осадки. В твёрдых или каменистых грунтах лучше подходят сваи с опорой на твёрдый слой, например буронабивные с глубоким заглублением. Кроме того, учитывается характер грунтовых вод и возможное влияние коррозии на материалы сваи. Выбор типа свай также зависит от нагрузки конструкции, глубины залегания твёрдых слоёв и экономической целесообразности.
