Разборка выключателя Legrand с двумя клавишами требует точного понимания конструкции и соблюдения техники безопасности. Важно отключить питание на распределительном щите, чтобы исключить риск поражения электрическим током. Необходимо подготовить изолированные инструменты, чтобы избежать коротких замыканий и повреждения компонентов.
Выключатель Legrand двухклавишный состоит из лицевой панели, клавиш и монтажного механизма с клеммами для подключения проводов. Чтобы получить доступ к внутренним элементам, сначала нужно аккуратно снять клавиши, используя плоскую отвертку или специальный съемник. После этого откручиваются крепежные винты, фиксирующие рамку и корпус устройства.
Особое внимание уделяется правильному отсоединению проводов: запомните или зафиксируйте их расположение, чтобы при сборке избежать ошибок. Для защиты контактов и механизма не применяйте чрезмерные усилия и не используйте неподходящие инструменты. Следуя этим рекомендациям, можно быстро и безопасно выполнить разборку выключателя Legrand с двумя клавишами без повреждений.
Подготовка инструментов и отключение питания перед разборкой
Для безопасного разбора выключателя Legrand с двумя клавишами необходимы: отвертка с плоским лезвием шириной 3–5 мм для снятия декоративной рамки, крестовая отвертка PH1 для откручивания крепежных винтов и индикатор напряжения. Все инструменты должны иметь изолированные ручки.
Перед началом работы отключите питание в соответствующем автоматическом выключателе или предохранителе, контролируя отсутствие напряжения с помощью индикатора на каждом контакте выключателя. Убедитесь в полном обесточивании цепи, чтобы избежать поражения электрическим током.
Рабочее место организуйте так, чтобы под рукой были необходимые инструменты, а освещение было достаточно ярким для четкой видимости винтов и крепежей. При необходимости используйте фонарик с холодным светом, чтобы избежать бликов на поверхности выключателя.
Снятие декоративной крышки и проверка креплений
Для снятия декоративной крышки выключателя Legrand с двумя клавишами используйте плоскую отвертку с узким лезвием. Аккуратно вставьте инструмент в зазор между крышкой и корпусом с одной из сторон. Легким рычагом подденьте крышку, чтобы она отщелкнулась от креплений. Не прилагайте чрезмерных усилий, чтобы не повредить пластиковые защелки.
После снятия крышки осмотрите пластиковые защелки – они должны быть целыми, без трещин и деформаций. При обнаружении повреждений замена крышки обязательна для надежной фиксации. Проверьте также, что крепежные отверстия не имеют следов износа или расширения, которые могут ослабить фиксацию.
Если крышка держится слабо, проверьте равномерность защелок и отсутствие загрязнений или краски, мешающих плотному прилеганию. Очистите крепления мягкой щеткой или ватным тампоном, смоченным изопропиловым спиртом.
Только после полного осмотра и устранения дефектов можно продолжать демонтаж или обслуживание выключателя. Надежность креплений обеспечивает безопасную эксплуатацию и предотвращает люфт клавиш при нажатии.
Отсоединение клавиш и фиксация их положения
Для правильного снятия клавиш двухклавишного выключателя Legrand необходимо соблюдать последовательность действий, чтобы избежать повреждения механизма и сохранить порядок установки.
- Выключите электричество в цепи, чтобы исключить риск поражения током при работе.
- Откройте лицевую панель, аккуратно поддев клавишу снизу или сбоку тонкой плоской отверткой или пластиковым инструментом, чтобы не повредить пластик.
- После подъёма клавиши поднимите её вверх под углом примерно 30° – это положение позволяет освободить защёлки крепления.
- Плавно отведите клавишу от корпуса выключателя, контролируя, чтобы защёлки полностью вышли из пазов.
Для фиксации положения клавиш рекомендуется использовать маркировку, особенно если планируется повторная сборка:
- Нанесите небольшую метку с помощью маркера или наклейте бумажную этикетку на внутреннюю сторону каждой клавиши и соответствующее место на корпусе.
- Если клавиши визуально идентичны, подпишите их, например, «левая» и «правая» или «верхняя» и «нижняя».
Это исключит путаницу при сборке и обеспечит корректную работу выключателя после установки.
Разборка корпуса и выявление типа крепления механизмов
Для снятия корпуса выключателя Legrand с двумя клавишами первым этапом служит аккуратное поддевание лицевой панели плоской отверткой или пластиковым инструментом. Панель фиксируется защёлками, расположенными по периметру, обычно с четырёх сторон. Необходимо действовать равномерно, чтобы избежать повреждения пластика.

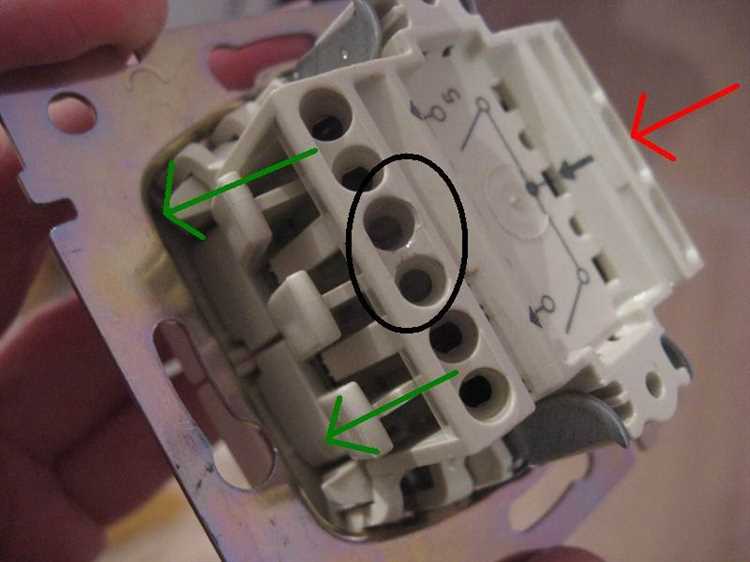

После снятия лицевой панели перед вами откроется механизм с креплениями. В моделях Legrand крепление механизмов бывает двух типов: на защёлках и на винтах. Защёлки расположены с боков корпуса и удерживают механизм в монтажной рамке. Для освобождения механизма нужно слегка надавить на защёлки и вытянуть механизм вперед.
Если механизм фиксируется винтами, они находятся в углах или по центру монтажной рамки. Для их откручивания требуется крестовая отвертка подходящего размера, обычно PH1. Важно использовать правильный инструмент, чтобы не сорвать шлицы винтов.
После извлечения механизма рекомендуется осмотреть крепёжные элементы на предмет повреждений и износа. Если защёлки ослаблены или треснули, их стоит заменить, чтобы обеспечить надёжную фиксацию при сборке.
Такой подход позволяет без риска повредить выключатель полностью разобрать корпус и определить тип крепления для дальнейшего обслуживания или замены.
Безопасное отключение проводов от клемм выключателя
Перед началом работы убедитесь, что напряжение на выключателе отключено с помощью пробника или мультиметра. Работы выполняйте только при отсутствии питания. Снимите декоративную накладку, затем открутите винты крепления корпуса выключателя.
Для отсоединения проводов используйте отвертку с изолированной ручкой, подходящую по размеру к винтам клемм. Ослабьте винты, удерживая провод, чтобы избежать его проворачивания и повреждения жилы. Вытягивайте провод строго по оси, не изгибая и не дергая резко.
Если провод закреплен при помощи пружинного зажима, аккуратно нажмите фиксатор или сдвиньте фиксирующий элемент, не прилагая избыточного усилия. После отсоединения провода проверьте состояние жил – отсутствие повреждений и окислений. При необходимости зачистите жилу на 5–7 мм с помощью стриппера.
При работе с многожильными проводами разъединяйте каждую жилу отдельно, чтобы избежать короткого замыкания. Не используйте для отсоединения плоскогубцы или другие металлические инструменты без изоляции. После отсоединения провода убедитесь, что оголённая жила не касается других токоведущих частей.
Храните отсоединённые провода так, чтобы они не касались друг друга и металлических поверхностей до момента повторного подключения или изоляции.
Тонкости разборки внутреннего механизма выключателя Legrand
Перед началом работы обязательно отключите питание на автомате, чтобы исключить риск поражения электрическим током. Снимите декоративную рамку и клавиши, аккуратно поддев их тонким пластиковым инструментом или пальцами. Металлические инструменты могут повредить пластик и контакты.
Для доступа к внутреннему механизму выкрутите два винта, фиксирующих корпус на монтажной коробке. Важно не перетягивать винты при сборке, чтобы избежать деформации корпуса. После снятия корпуса осторожно извлеките механизм, придерживая контакты, чтобы не повредить крепления и не разогнуть металлические части.
Внутренний механизм состоит из контактных пластин и пружин, которые легко смещаются. При разборке фиксируйте положение контактов и помечайте их расположение для корректной сборки. Особое внимание уделяйте защёлкам на клавишах: они требуют точного направления при снятии и установке, иначе может возникнуть заклинивание.
При чистке контактов используйте изопропиловый спирт и мягкую щётку, избегая абразивных материалов. Замена изношенных деталей должна производиться только оригинальными комплектующими Legrand для сохранения гарантии и надежности работы. Не разбирайте механизм полностью без необходимости, так как тонкие пружины и фиксаторы легко теряются или деформируются.
Советы по сборке и проверке работоспособности после разборки
Сборка выключателя Legrand с двумя клавишами требует аккуратности и точного соблюдения последовательности действий, чтобы обеспечить корректную работу устройства.
- Перед установкой клавиш проверьте целостность контактных элементов и отсутствие загрязнений. Если есть окисление или пыль – очистите контакты спиртовым раствором.
- Убедитесь, что пружины и механизмы возврата клавиш не деформированы и расположены правильно. Неправильная установка пружин снижает чувствительность и приводит к залипанию клавиш.
- При подсоединении проводов следите, чтобы они были надежно закреплены в зажимах без оголенных участков, которые могут вызвать короткое замыкание.
- После установки внутренней части выключателя аккуратно защелкните лицевую панель, не применяя чрезмерного усилия, чтобы не повредить фиксаторы.
Проверка работоспособности после сборки обязательна для безопасности и функциональности:
- Подключите выключатель к сети через индикаторную отвертку или мультиметр для контроля напряжения.
- Пошагово переключайте каждую клавишу, наблюдая за надежностью фиксации и отсутствием люфта.
- Проверьте отсутствие искрения и запаха горелой изоляции при включении нагрузки.
- Если в электрической цепи есть нагрузка (например, лампа), убедитесь в ее правильном включении и отключении каждой клавишей.
- При выявлении нестабильной работы отключите питание и повторно проверьте правильность подключения и состояния контактов.
Вопрос-ответ:
Какие инструменты понадобятся для разборки выключателя Legrand с двумя клавишами?
Для разборки выключателя с двумя клавишами марки Legrand потребуются плоская и крестовая отвертки небольшого размера, а также индикаторная отвертка для проверки отсутствия напряжения. Иногда может понадобиться тонкий нож или шпатель для аккуратного поддевания клавиш.
Как правильно отключить электричество перед началом разборки выключателя?
Перед началом работы необходимо выключить автоматический выключатель на щитке, который отвечает за питание конкретного помещения. После этого с помощью индикаторной отвертки убедитесь, что в проводах выключателя отсутствует напряжение, чтобы исключить риск поражения электрическим током во время разборки.
Какие этапы нужно выполнить для снятия клавиш с выключателя Legrand?
Сначала аккуратно подденьте одну из клавиш тонким инструментом или ногтем, чтобы она слегка отщелкнулась. Затем медленно поднимите клавишу, избегая резких движений, чтобы не повредить крепления. Повторите процедуру со второй клавишей. После этого можно приступать к снятию декоративной рамки и корпуса выключателя.
Можно ли разобрать выключатель Legrand с двумя клавишами без снятия лицевой панели?
В большинстве моделей Legrand снять клавиши можно без полного демонтажа лицевой панели, используя осторожное поддевание клавиш. Однако для доступа к внутренним контактам и проводам панель придется снять полностью, аккуратно открутив винты крепления. Это позволит безопасно выполнить ремонт или замену компонентов.
Какие меры предосторожности нужно соблюдать при разборке выключателя с двумя клавишами?
Важно убедиться в полном отключении электропитания, использовать изолированные инструменты и работать аккуратно, чтобы не повредить корпус и контакты. Также не стоит прилагать чрезмерную силу при снятии клавиш и корпуса, так как пластик может треснуть. Если вы не уверены в своих действиях, лучше обратиться к квалифицированному электрику.
