Собрать электросамокат самостоятельно – это не только способ сэкономить, но и возможность адаптировать транспорт под свои нужды: выбрать мощность мотора, тип аккумулятора, геометрию рамы. Готовые решения на рынке часто ограничены стандартными конфигурациями, тогда как DIY-подход позволяет гибко управлять характеристиками.
Основу конструкции составляет рама – чаще всего берётся рама от обычного трюкового или горного самоката. Важно, чтобы она выдерживала нагрузку не менее 120 кг и имела достаточно места для размещения аккумулятора и контроллера. Подойдут модели из алюминия или хромомолибденовой стали.
Для привода обычно используется мотор-колесо на 350–1000 Вт. Оно монтируется в переднюю или заднюю ось, в зависимости от распределения массы и предпочтений в управлении. Под мотор подбирается контроллер с соответствующим номиналом по току, желательно с запасом не менее 20% от номинальной мощности двигателя.

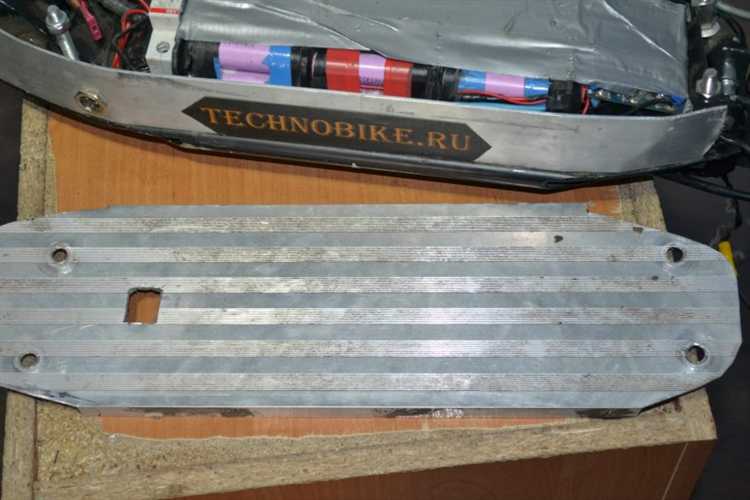

Аккумулятор – ключевой компонент. Оптимальное решение – сборка из литий-ионных элементов 18650 или готовый блок 36–48 В с ёмкостью от 10 А·ч. Установка аккумулятора в корпус под декой требует точного расчёта по габаритам и системы вентиляции. Необходимо предусмотреть BMS-плату для защиты от перегрузки и переразряда.
Дополнительно монтируются органы управления: курок газа, дисплей заряда, тормозная система (лучше дисковая), освещение. Все соединения желательно выполнять через герметичные разъёмы и надёжную проводку сечением не менее 1,5 мм².

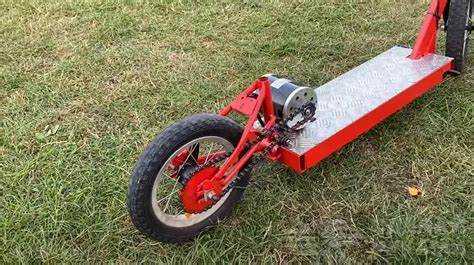

Выбор и совместимость двигателя и контроллера
Для самодельного электросамоката оптимально использовать бесщеточный мотор-колесо (BLDC) мощностью от 500 до 1000 Вт. Мощность ниже 500 Вт не обеспечивает достаточной тяги при движении в гору или при массе райдера свыше 70 кг. При выборе двигателя обращайте внимание на рабочее напряжение – наиболее распространённые варианты: 24 В, 36 В и 48 В. Рекомендуется 48 В для лучшего баланса между тягой и энергоэффективностью.
Контроллер обязан соответствовать номинальному напряжению двигателя. Если двигатель рассчитан на 48 В, контроллер тоже должен поддерживать 48 В. Кроме того, контроллер должен выдерживать ток не ниже максимального рабочего тока двигателя. Например, для мотора на 1000 Вт при 48 В ток составит примерно 20–22 А, следовательно, контроллер должен быть рассчитан минимум на 25 А с запасом для пиковых нагрузок.
Обязательно проверьте количество фазных проводов. Стандартные BLDC-моторы имеют три фазных провода и несколько сигнальных (датчики Холла). Контроллер должен поддерживать тот же тип подключения. Если мотор без датчиков Холла, контроллер тоже должен быть сенсорлесс.
Тип разъёмов часто отличается у производителей. Лучше всего подобрать контроллер и двигатель от одного производителя или быть готовым к замене разъёмов. Учитывайте форму сигнала ШИМ – несовместимость может проявляться в рывках, перегреве или полной неработоспособности.
Для настройки параметров желательно, чтобы контроллер поддерживал программирование – через USB, Bluetooth или специальное приложение. Это позволяет точно задать ограничение тока, плавность старта и рекуперацию. Совместимость по протоколу связи (UART, CAN, RS-485) критична, если планируется использование дисплея или внешнего модуля управления.
Определение параметров аккумулятора и расчет дальности хода
Для сборки электросамоката важно правильно выбрать аккумулятор, так как от его характеристик зависит не только мощность устройства, но и дальность хода на одном заряде. Основные параметры аккумулятора, которые нужно учитывать, это емкость (мАч или Ач), напряжение (В) и химический состав (литий-ионный или литий-полимерный). Эти параметры напрямую влияют на продолжительность работы самоката, его максимальную скорость и время зарядки.
Емкость аккумулятора измеряется в ампер-часах (Ач). Чем выше емкость, тем больше энергии аккумулятор может хранить и тем дольше будет работать самокат. Для расчета дальности хода используйте следующую формулу:
дальность хода (км) = емкость аккумулятора (Ач) × напряжение (В) × КПД / потребление мощности (Вт).
Напряжение аккумулятора для большинства электросамокатов варьируется от 24 В до 72 В. Чем выше напряжение, тем больше мощность можно передавать в двигатель, что напрямую влияет на скорость и ускорение. Для большинства самокатов достаточно напряжения в 36 В или 48 В, но для более мощных моделей, предназначенных для большего веса и высокой скорости, предпочтительнее аккумуляторы на 60 В или 72 В.
При расчете дальности хода нужно учитывать среднее потребление мощности электросамоката, которое зависит от типа двигателя и стиля вождения. Например, для электросамокатов с двигателем мощностью 500 Вт и при средней скорости около 20 км/ч, потребление составляет порядка 250–350 Вт. Это значит, что при аккумуляторе 48 В и емкости 10 Ач, теоретическая дальность хода составит около 30–40 км при нормальных условиях.
Другим важным фактором является КПД системы, который включает потери на проводах, контроллере и самом двигателе. Обычно КПД электросамокатов составляет 80-90%. Это стоит учитывать при расчете реальной дальности хода.
Также важно помнить, что на дальность хода влияют такие внешние факторы, как погодные условия, рельеф местности, вес водителя и интенсивность торможений. Например, на крутых подъемах аккумулятор расходуется быстрее, а при ветряной погоде самокат потребляет больше энергии для поддержания скорости.

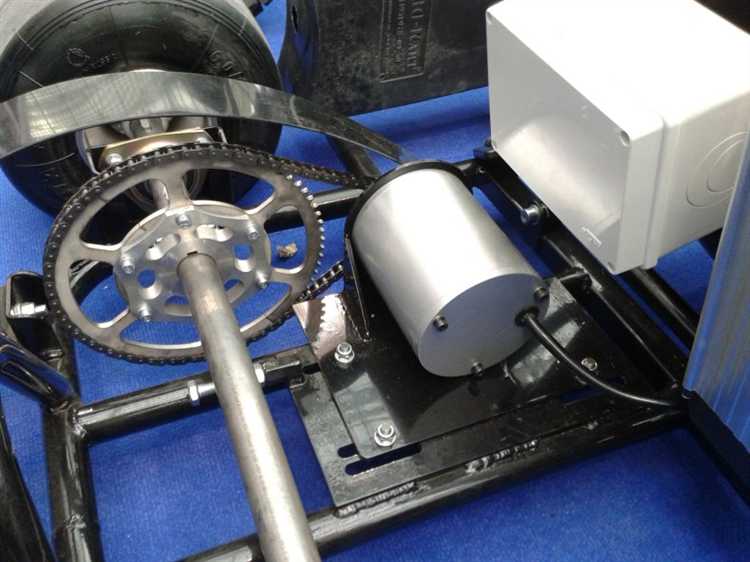

Выбор подходящей рамы и усиление конструкции
Для создания рамы лучше всего подходят металлы, такие как алюминий или сталь. Алюминий обладает легкостью и стойкостью к коррозии, что делает его идеальным для городских условий. Однако для более мощных самокатов, которые будут использоваться на сложных трассах, можно выбрать сталь, которая будет прочнее, но и тяжелее. Важно также учитывать толщину металла – слишком тонкая рама может не выдержать сильных нагрузок, а слишком толстая увеличит общий вес самоката, снижая его маневренность.
При выборе формы рамы важно обратить внимание на конструкцию креплений для двигателя и аккумулятора. Наиболее прочной является рама с центральным расположением мотора, что позволяет снизить нагрузку на остальные элементы конструкции. Для увеличения жесткости рамы стоит обратить внимание на усиление в ключевых точках, например, в области соединения передней и задней части рамы. Усиление таких участков снижает риск повреждений при сильных ударах или падениях.
Рамы с дополнительными усилителями, такими как ребра жесткости или поперечные перегородки, значительно увеличивают прочность. Эти элементы помогают перераспределить нагрузку и делают конструкцию более устойчивой к механическим повреждениям. Особое внимание стоит уделить креплениям колес, которые должны быть выполнены из прочных материалов, таких как сталь или высокопрочные сплавы, чтобы предотвратить излом при сильных ударах.
Дополнительные меры усиления, такие как использование углеродного волокна или титана, могут повысить как прочность, так и легкость конструкции. Однако такие материалы требуют значительных затрат, что делает их нецелесообразными для бюджетных самокатов.
Не стоит забывать о системе амортизации. Чем тяжелее и мощнее самокат, тем важнее хорошая амортизация. Если рама слишком жесткая, это приведет к быстрой усталости пользователя, особенно на неровных дорогах. Совмещение рамы с качественными амортизаторами позволяет снизить нагрузку на конструкцию и улучшить комфорт в процессе эксплуатации.
Установка системы управления: ручка газа, дисплей, тормоз
Для полноценной работы самоката важна правильная установка системы управления, которая включает в себя ручку газа, дисплей и тормоз. Каждый из этих компонентов должен быть установлен с учётом удобства и безопасности. Рассмотрим их по порядку.
Ручка газа: Установка начинается с выбора места для её крепления. Обычно её размещают на руле с правой стороны. Для этого подберите место, где удобно будет держать руку. Убедитесь, что проводка от ручки газа легко подсоединяется к контроллеру. Многие ручки газа работают по принципу аналогового сигнала, который передает данные о степени нажатия. Подключите её к контроллеру согласно схемам производителя. Важно, чтобы ручка газа не перекашивалась, а также не блокировала другие элементы управления.
Дисплей: Дисплей самоката отображает важные параметры, такие как скорость, уровень заряда батареи, режимы движения. Для установки дисплея выберите место, где он будет виден, но не будет мешать управлению. Обычно его устанавливают в центральной части руля или немного ниже. Подключение дисплея обычно происходит через кабель, который идет от контроллера. Прежде чем закрепить его, протестируйте его работоспособность – дисплей должен включаться, показывать правильные данные и быть защищён от воздействия влаги, если планируется использование в условиях дождя.
Тормоз: Установка тормоза зависит от типа (механический, гидравлический или электромагнитный). Если используется механический тормоз, крепите рычаг к рулю, подключая трос к тормозному механизму на колесе. Убедитесь, что трос имеет свободный ход, а тормозные колодки правильно регулируются. Для гидравлического тормоза важно обеспечить герметичность системы. Проверьте уровень жидкости в тормозной системе и следите за тем, чтобы тормоза не теряли свою эффективность. После установки тормоза проверьте, как он работает, сделав несколько пробных торможений на малой скорости.

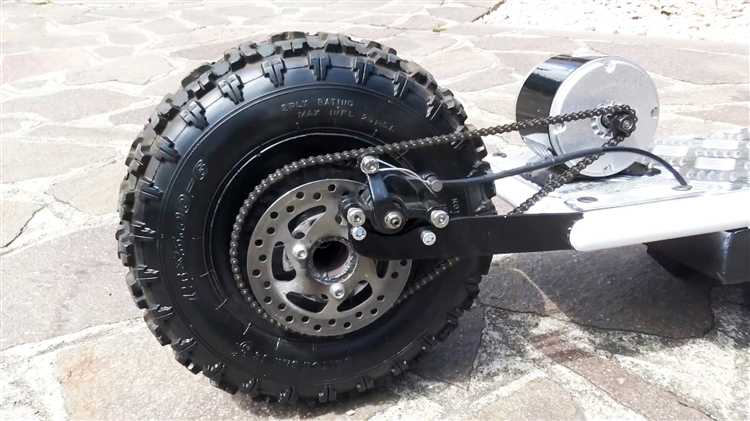

Подключение электрики: схема соединения всех компонентов
Для подключения электрики в самокате важно правильно соединить все компоненты, чтобы обеспечить безопасную и эффективную работу устройства. В базовой схеме используются следующие элементы: аккумулятор, контроллер, мотор-колесо, ручка газа, тормоза и зарядное устройство.
1. Аккумулятор. Начнем с подключения аккумулятора. Он должен быть подключен к контроллеру через соответствующие клеммы. При этом важно соблюдать полярность: «+» аккумулятора идет к положительному входу контроллера, а «-» – к отрицательному. Неправильное подключение может вывести контроллер из строя.
2. Контроллер. Контроллер является центром управления, который регулирует подачу энергии на мотор. Он подключается к аккумулятору, мотору, а также к ручке газа и тормозам. Подключение контроллера к мотору происходит через толстые проводники, способные выдерживать большие токи. Убедитесь, что соединения хорошо зафиксированы, чтобы избежать их ослабления при эксплуатации.
3. Мотор-колесо. Мотор-колесо подключается к контроллеру с помощью проводов, обычно имеющих 3 жилы (для трехфазных моторов) или 2 жилы для однофазных. Убедитесь, что каждый провод правильно подключен к соответствующему выходу контроллера. Не допускайте замыкания проводов, так как это может привести к короткому замыканию или перегреву системы.
4. Ручка газа. Подключение ручки газа осуществляется через небольшой контроллер, который передает сигнал на основной контроллер электросамоката. Ручка газа должна быть соединена с контроллером с помощью проводов с минимальным сечением 0,5 мм². Если ваша ручка газа имеет многофункциональные кнопки, убедитесь, что все дополнительные провода тоже правильно подключены.
5. Тормоза. Важно правильно подключить тормоза к контроллеру, так как они могут включать дополнительные функции безопасности, такие как автоматическое отключение мотора при нажатии на тормоза. Это подключение осуществляется через контактные провода, которые могут быть как обычными, так и имеющими блокировку от системы контроля тормоза.
6. Зарядное устройство. Подключение зарядного устройства к аккумулятору следует выполнять только через специально предназначенный разъем. Необходимо убедиться в совместимости выходного напряжения зарядного устройства с параметрами аккумулятора. Неправильное подключение может повредить элементы аккумулятора.
Для улучшения безопасности и долговечности подключаемых элементов рекомендуется использовать термоусадочные трубки, чтобы предотвратить возможное короткое замыкание и износ проводки. Прокладывайте провода в местах, где они не будут подвергаться механическому воздействию, и используйте фиксаторы для их надежного удержания.
Кроме того, при сборке самоката важно тестировать все соединения на работоспособность перед полноценным использованием. Это поможет исключить вероятность неисправностей и повысить общую безопасность устройства.
Настройка контроллера и проверка работы системы
Подключите контроллер к мотору, батарее и дисплею (если предусмотрено). Убедитесь, что контроллер правильно настроен под параметры вашего мотора (напряжение, ток). Например, если используете мотор на 36 В, убедитесь, что контроллер поддерживает это напряжение. Для настройки можно использовать программное обеспечение, предоставляемое производителем контроллера, если оно имеется.
После подключения проверим систему. Включите электросамокат и проверьте реакции на throttle (газ). Убедитесь, что мотор плавно реагирует на изменения в положении ручки газа. Если есть рывки или отсутствие отклика, возможно, потребуется отрегулировать параметры в программном обеспечении контроллера.
Проверьте тормоза. При использовании электронных тормозов или EABS (электронная антиблокировочная система тормозов), убедитесь, что они правильно подключены к контроллеру. Тормоза должны быть чувствительными и срабатывать на малое нажатие. Важно, чтобы тормоза не блокировали колеса, но и не оставляли много свободного хода, чтобы обеспечить безопасность.
Проведите тест на максимальную скорость и плавность работы. Протестируйте самокат на разных уровнях заряда батареи, чтобы убедиться, что система стабильно работает на всех уровнях. Обратите внимание на перегрев контроллера – если он сильно нагревается, это может указывать на излишнюю нагрузку или неправильные настройки.
Также проверьте защитные функции контроллера: отклик на короткое замыкание, защита от перегрева и перегрузки. Многие современные контроллеры имеют встроенные датчики, которые автоматически отключают систему при возникновении этих проблем. Для этого можно подключить вольтметр или амперметр и проверить показания при запуске.
Если после всех проверок система работает стабильно, можно переходить к финальной настройке программного обеспечения (если это предусмотрено). Например, можно ограничить максимальную скорость для обеспечения безопасности или настроить отклики акселератора в зависимости от условий эксплуатации.
Тест-драйв и устранение возможных неисправностей
После сборки электросамоката наступает этап тестирования, который позволяет выявить возможные проблемы и оценить качество сборки. Этот процесс важен не только для проверки функциональности устройства, но и для безопасности эксплуатации. Внимательно следите за каждым этапом тест-драйва и обращайте внимание на любые отклонения от нормальной работы.
Подготовка к тест-драйву
- Проверьте уровень заряда аккумулятора. Зарядите его до 100%, чтобы оценить реальную работу электросамоката в условиях максимальной нагрузки.
- Проверьте состояние колес и их подшипников. Убедитесь, что они свободно вращаются и не имеют люфта.
- Проверьте крепление всех элементов – рулевой стойки, тормозов, батареи и проводки.
Процесс тест-драйва
- Начните с медленного движения. Постепенно увеличивайте скорость, чтобы оценить устойчивость и работу системы торможения.
- Проверьте работу амортизаторов (если они есть). На неровной поверхности прислушивайтесь к шуму и ощущению в руках – это поможет выявить возможные проблемы с их сжатием или жесткостью.
- Оцените отклик акселератора на нажатие. Убедитесь, что ускорение плавное, без рывков и резких торможений.
- Тестируйте работу тормозов. На безопасной дороге проведите несколько резких торможений. Убедитесь, что тормоза не заедают и обеспечивают плавное замедление.
- Проверьте работу фар и сигнализации (если они есть). Убедитесь в их исправности, особенно на темной дороге.
Устранение неисправностей
Если в процессе тест-драйва вы столкнулись с проблемами, проведите диагностику и устраните их как можно быстрее. Вот несколько наиболее распространенных неисправностей и способы их устранения:
- Не работает акселератор: Проверьте соединение проводов, соединяющих акселератор с контроллером. Возможно, один из проводов ослаб или поврежден.
- Электросамокат не набирает скорость: Проверьте уровень заряда батареи. Если проблема сохраняется, возможно, неисправен контроллер или аккумулятор.
- Колеса скрипят или имеют люфт: Смазка подшипников может помочь избавиться от скрипа. Если люфт не устраняется, проверьте подшипники на износ и замените их при необходимости.
- Тормоза плохо реагируют: Проверьте тормозные колодки и состояние тормозных дисков. Возможно, они требуют регулировки или замены.
- Амортизаторы не работают должным образом: Проверьте амортизаторы на наличие утечек жидкости. При необходимости замените их или отрегулируйте жесткость.
- Проблемы с электрической частью: Если самокат не включается или возникают перебои в работе, проверьте все соединения, убедитесь, что нет коротких замыканий или ослабленных контактов.
Дополнительные советы
- Регулярно проверяйте состояние проводки и крепежных элементов. Даже небольшие ослабления могут привести к серьезным неисправностям.
- При длительных поездках следите за температурой батареи – перегрев может повредить аккумулятор.
- После тест-драйва протрите самокат от пыли и грязи, особенно в области электросистемы и тормозов, чтобы предотвратить износ и коррозию.
Вопрос-ответ:
Какой инструмент мне потребуется для сборки электросамоката?
Для сборки электросамоката вам понадобятся базовые инструменты, такие как отвертки, гаечные ключи, клещи и, возможно, паяльник. Важно также иметь мультиметр для проверки электрических соединений и напряжения. В некоторых случаях может понадобиться сварочный аппарат, если вы будете работать с металлом, или специальный инструмент для монтажа колес и шин. Перед началом работы убедитесь, что у вас есть все необходимое, чтобы не прерывать процесс.
Какие компоненты мне нужны для сборки электросамоката?
Для создания электросамоката вам понадобятся несколько основных компонентов: рама, мотор (обычно бесщеточный двигатель), аккумулятор, контроллер, колеса, тормоза, ручки и система освещения. Также не забудьте о проводах для подключения и разъемах. Все эти детали можно купить отдельно или в виде комплектов. Важно обратить внимание на совместимость всех частей, чтобы самокат был безопасным и эффективным в эксплуатации.
Сколько времени займет сборка электросамоката своими руками?
Время сборки электросамоката зависит от вашего опыта и наличия нужных инструментов. Если вы знакомы с электротехникой и механикой, то процесс может занять от нескольких часов до одного дня. Для новичков это может занять больше времени — возможно, потребуется несколько дней для того, чтобы разобраться в схеме подключения и монтаже всех компонентов. Также учитывайте время на тестирование устройства и устранение возможных неполадок.
Какие сложности могут возникнуть при сборке электросамоката?
Одной из главных сложностей является правильное подключение всех электрических компонентов. Некорректная сборка или неверное подключение проводки может привести к поломке устройства или даже к короткому замыканию. Также важно правильно настроить систему тормозов и подвески, чтобы самокат был безопасным. Проблемы могут возникнуть с подбором совместимых частей: важно учитывать мощность мотора, размер колес и мощность аккумулятора. Ошибки на этапе проектирования могут потребовать дополнительных затрат и времени для доработки.
Как правильно выбрать аккумулятор для электросамоката?
Выбор аккумулятора зависит от того, какие характеристики вы хотите получить от своего самоката. Важно учитывать емкость аккумулятора, которая определяет дальность поездки, а также его напряжение, которое должно соответствовать требованиям мотора и контроллера. Самые распространенные аккумуляторы — литий-ионные, они долговечны и безопасны. Однако для улучшения производительности можно выбрать аккумулятор с большей емкостью. Главное — не превышать максимальное напряжение, рекомендованное для вашего мотора, иначе это может привести к повреждениям.
