Заводские соковыжималки часто уступают самодельным по ресурсоёмкости, сложности ремонта и возможности адаптации под конкретные задачи. При наличии базовых навыков обращения с инструментом можно собрать эффективное устройство для отжима сока из фруктов и овощей в домашних условиях, используя доступные материалы и комплектующие.

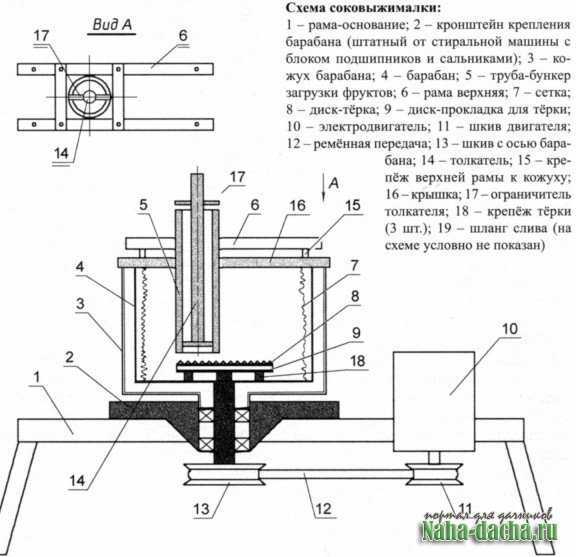

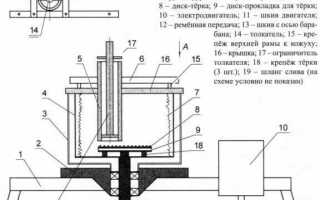

Для сборки ручной или электрической соковыжималки подойдут мотор от стиральной машины, нержавеющая сетка, шнек от мясорубки, металлический цилиндр с просверленными отверстиями, подшипники и элементы крепежа. Главные задачи – обеспечить достаточное усилие отжима, надежную фиксацию деталей и удобство в эксплуатации. Принцип работы устройства зависит от выбранной конструкции: центробежной, шнековой или прессовой.
Перед началом важно определить тип фруктов или овощей, с которыми будет работать устройство. Для твёрдых продуктов, таких как морковь или свёкла, подойдёт шнековая система с высоким крутящим моментом. Для мягких – достаточно прижимного пресса с рычажным механизмом. В статье подробно описаны этапы сборки, схемы подключения и рекомендации по подбору материалов для каждой конструкции.
Выбор типа самодельной соковыжималки: ручная, механическая или электрическая
Ручная соковыжималка подходит для цитрусовых и мягких фруктов. Она проста в изготовлении: достаточно фиксированной основы, прижимного конуса и ручки. Для сборки подойдёт деревянная платформа, металлический шпиль с насадкой и рычаг с шарниром. Отсутствие двигателя упрощает конструкцию, но ограничивает объём переработки. Используется там, где важна компактность и автономность.
Механическая модель требует больше усилий, но справляется с твёрдыми продуктами – морковью, свёклой, яблоками. Основу составляет шнек – винтовой вал, проталкивающий сырьё к фильтрующей решётке. Самодельный шнек можно выточить на токарном станке или извлечь из мясорубки. Приводится в действие вращающейся рукояткой. Для сборки понадобятся прочные материалы: сталь, чугун, надёжные крепления и подшипники.

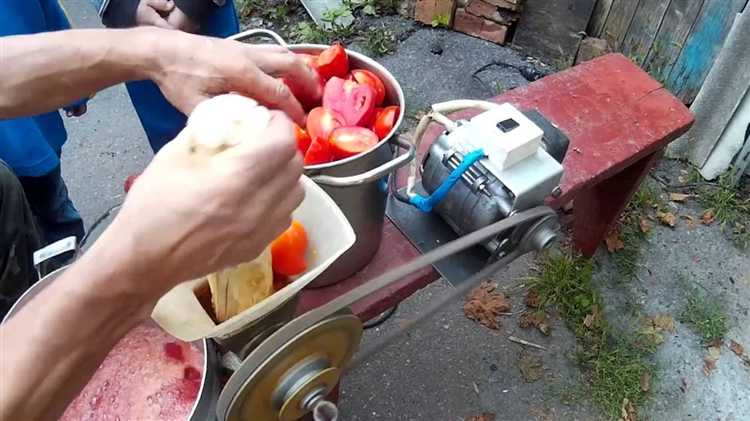

Электрическая соковыжималка требует электродвигателя с оборотами 1500–3000 в минуту, редуктора, шнека или центробежного диска. Корпус делается из алюминия или пищевого пластика. Подключение через регулятор напряжения желательно для контроля скорости. Необходима система охлаждения: радиатор или отверстия вентиляции. Электрическая модель обеспечивает высокий КПД и быструю переработку, но требует навыков работы с электрикой и точной балансировки деталей.
Какие материалы подойдут для корпуса и элементов отжима
Корпус должен быть прочным, влагостойким и инертным к фруктовым кислотам. Оптимальный вариант – нержавеющая сталь марки AISI 304. Она устойчива к коррозии, легко очищается, безопасна для контакта с пищей. Для упрощённой конструкции допустимо использовать толстостенные пластиковые панели из пищевого полиэтилена (HDPE). Они лёгкие, не боятся влаги, но менее долговечны.
Чаша для сока и сборник жмыха также изготавливаются из нержавеющей стали или пищевого полипропилена (PP). Избегайте дешёвых пластиков, так как они могут впитывать запахи и окрашиваться от сока.
Сетка или фильтр для отжима – ключевой элемент. Лучше всего использовать перфорированную нержавеющую сетку с размером отверстий 0,5–1 мм. Она эффективно отделяет жмых, не забивается, выдерживает механическую нагрузку. Допустим также синтетический пищевой текстиль для мягких фруктов, но он изнашивается быстрее.
Ротор или прижимной механизм требует высокой прочности. Подойдёт алюминиевый сплав с анодированием или нержавеющая сталь. Пластик не выдерживает длительной нагрузки и быстро выходит из строя. Для винтовых механизмов целесообразно использовать бронзу или сталь с закалкой.
Оси и подшипники обязательно из нержавеющей стали или бронзы. Контакт с жидкостью исключает использование углеродистой стали из-за быстрой коррозии. Подшипники выбирайте закрытого типа – они защищены от попадания сока и частиц фруктов.
Уплотнения и прокладки должны быть из силикона или EPDM-резины, допущенной к пищевому применению. Они сохраняют эластичность, не впитывают запахи, устойчивы к кислотам и перепадам температуры.
Как собрать рабочий механизм из подручных деталей

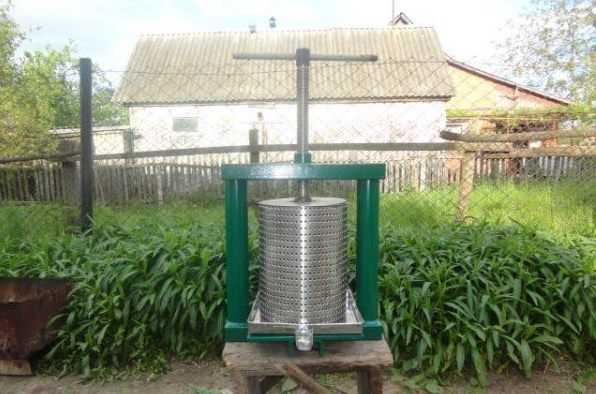

Для создания механизма сжатия подойдёт ручной принцип действия – рычажно-поршневая система. В качестве основания используйте деревянную доску толщиной не менее 20 мм. К ней крепится вертикальная стойка из бруса высотой около 40 см.
В качестве рычага используйте металлический прут длиной 50–60 см. Один конец рычага закрепите болтом с шайбами к верхней части стойки так, чтобы он свободно качался. Второй конец должен соединяться с поршнем – это может быть поршень от старого автомобильного цилиндра или отрезок плотного пластика с приклеенной резиновой прокладкой.
Для направляющей поршня подойдёт металлическая труба диаметром чуть больше самого поршня. Закрепите её вертикально под рычагом, центрируя так, чтобы движение происходило строго вниз. Внутри трубы размещается сокосборник – пластиковая ёмкость с отверстиями в дне, через которые сок стекает в нижнюю чашу.
Возврат рычага в исходное положение можно обеспечить при помощи пружины от старой дверной ручки или эспандера. Один конец крепится к рычагу, второй – к основанию стойки под небольшим углом натяжения.
Соблюдайте выравнивание всех соединений. Прикручивайте болты с использованием гравиров и фиксирующих гаек, чтобы избежать люфтов. Проверяйте ход рычага: он должен двигаться плавно без заклиниваний. В завершение установите фильтр – сетку из нержавеющей стали в сокосборнике для отсева мякоти.
Изготовление сита для фильтрации сока своими руками
Для фильтрации сока потребуется сито с мелкими ячейками, способное удерживать мякоть и мелкие частицы. Изготовление возможно из доступных материалов без использования специализированного оборудования.
- Материал сетки: используйте нержавеющую сетку с размером ячейки 0,5–1 мм. Подойдёт старая кухонная сетка, сетка от противомоскитной рамы из металла или фильтрующая сетка из промышленного пылесоса.
- Каркас: для жёсткости обода подойдёт металлический обруч от старого сита или кольцо, вырезанное из алюминиевой банки. Альтернатива – пластиковое кольцо от контейнера или крепкого ведра.
- Крепление сетки: наденьте сетку на внутреннюю часть обода и зафиксируйте с помощью тонкой проволоки из нержавеющей стали, перфорированной ленты или строительного степлера (если используется пластик).
Для установки самодельного сита в конструкцию соковыжималки:
- Проверьте, чтобы диаметр сита точно соответствовал внутреннему диаметру приёмного отсека.
- При необходимости добавьте по краю силиконовый уплотнитель для герметичного прилегания.
- Зафиксируйте сито съёмным зажимом или винтом, чтобы упростить демонтаж и очистку.
После сборки промойте сито кипятком и проверьте его на отсутствие заусенцев, которые могут повлиять на вкус или безопасность сока.
Как обеспечить безопасную фиксацию конструкции во время использования
Для устойчивости самодельной соковыжималки необходимо предусмотреть жёсткое крепление основания к рабочей поверхности. Используйте металлические уголки 30×30 мм и саморезы длиной не менее 40 мм для фиксации основания к деревянному или фанерному столу. Расположите крепления по углам основания, отступив 20–30 мм от краёв.
Если конструкция устанавливается на гладкую поверхность, добавьте противоскользящие резиновые накладки толщиной 3–5 мм. Зафиксируйте их клеем типа «Момент» или двухсторонним строительным скотчем. Это снизит вибрации и предотвратит смещение конструкции при нажатии на рычаг.
Для вертикальных деталей, например направляющих или рычажных механизмов, используйте стальные шпильки М8 с гайками и шайбами. Отверстия в деталях должны быть просверлены точно по диаметру, без люфтов. После сборки обязательно затяните соединения ключом, проконтролируйте отсутствие люфтов под нагрузкой.
Если используется съёмный пресс, примените фиксирующие замки или струбцины. Подходит винтовая струбцина с шириной зажима не менее 100 мм. Устанавливайте её в двух точках, равномерно распределяя усилие.
При необходимости перемещения конструкции предусмотрите быстросъёмные фиксаторы. Используйте защёлки типа «toggle clamp» с усилием зажима не менее 150 кг. Их установка должна обеспечивать плотный прижим основания без деформаций.
Проверка работы самодельной соковыжималки на мягких и твердых фруктах
Перед началом эксплуатации важно протестировать соковыжималку на разных типах фруктов, чтобы убедиться в её эффективности и безопасности. Для этого подготовьте набор фруктов с разной плотностью и структурой.
- Выберите мягкие фрукты: спелые груши, персики, клубнику. Они быстро дают сок, но могут забивать фильтр.
- Выберите твердые фрукты: яблоки, морковь, гранаты. Они требуют более сильного давления и могут нагрузить механизм.
- Подготовьте фрукты: тщательно вымойте, удалите косточки и твердые части, нарежьте на куски размером 2-3 см.
Последовательность проверки:
- Запустите соковыжималку без нагрузки, убедитесь в ровной и бесшумной работе.
- Положите мягкие фрукты и включите механизм на средних оборотах. Отследите скорость отделения сока и наличие жмыха.
- Проверьте качество фильтрации: сок должен быть прозрачным, без крупных волокон.
- Повторите процедуру с твердыми фруктами, увеличивая нагрузку постепенно. Механизм не должен заедать или издавать посторонние звуки.
- После каждой проверки очистите фильтр и ножи, оцените лёгкость удаления жмыха.
Если соковыжималка работает стабильно на обоих типах фруктов и не перегревается более 5 минут подряд, её можно считать готовой к регулярному использованию.
Как ухаживать за самодельной соковыжималкой для продления срока службы
После каждого использования разбирайте соковыжималку и тщательно промывайте все детали тёплой водой с мылом. Особое внимание уделяйте сетке или фильтру – остатки мякоти быстро забивают отверстия и снижают производительность. Для очистки используйте щётку с жёсткой щетиной или зубную щётку.
Деревянные или металлические элементы обрабатывайте маслом пищевого назначения (например, льняным) для предотвращения высыхания и коррозии. Делайте это не реже одного раза в месяц, особенно в сухом помещении.
Смазывайте движущиеся соединения и подшипники тонким слоем пищевого вазелина или силиконовой смазки после каждых 10–15 использований. Это уменьшит трение и износ деталей, а также обеспечит плавность работы механизма.
Храните соковыжималку в сухом, проветриваемом месте при комнатной температуре, избегая прямого солнечного света и влажности. Если планируется длительный простой, предварительно просушите все компоненты и нанесите защитный слой масла на металлические поверхности.
Проводите визуальный осмотр деталей перед каждым использованием: проверяйте целостность крепежей, отсутствие трещин и коррозии. При обнаружении повреждений своевременно заменяйте изношенные части, чтобы избежать поломок и сохранить функциональность устройства.
Вопрос-ответ:
Какие материалы и инструменты понадобятся для изготовления соковыжималки своими руками?
Для сборки домашней соковыжималки обычно потребуются: моторчик с подходящей мощностью (например, от старого бытового прибора), пластиковые или металлические детали для корпуса, сито или фильтр для отделения мякоти, лезвия или терка для измельчения плодов, а также крепежные элементы и провода. Из инструментов понадобятся отвертки, паяльник, ножовка, плоскогубцы и, возможно, дрель для создания отверстий.
Как обеспечить безопасность при использовании самодельной соковыжималки?
Безопасность зависит от надежной изоляции проводов и прочности корпуса, чтобы исключить контакт с вращающимися частями и электропроводкой. Важно использовать качественные компоненты, надежно закреплять все детали и проверять стабильность устройства перед первым запуском. Кроме того, рекомендуется установить защитный кожух, который предотвратит случайное попадание пальцев или посторонних предметов внутрь механизма.
Можно ли использовать двигатель от старого бытового прибора для создания соковыжималки?
Да, двигатель от старой техники подходит, если его характеристики соответствуют нуждам соковыжималки. Оптимально выбирать мотор с оборотами в диапазоне 1500–3000 об/мин и достаточной мощностью, чтобы справиться с обработкой фруктов. Однако важно проверить состояние двигателя, отсутствие износа и обеспечить правильное подключение к сети с защитой от перегрузок.
Какие этапы включает процесс сборки соковыжималки с нуля?
Первый этап — подготовка деталей: выбор мотора, изготовление корпуса и ножей для измельчения. Затем собирается основной механизм, устанавливаются лезвия и фильтр. После этого проводится монтаж электропроводки и тестирование работы двигателя. В финале монтируется защитный кожух и устройство проверяется на функциональность и безопасность.
Как правильно ухаживать за самодельной соковыжималкой, чтобы продлить срок службы?
После каждого использования важно тщательно очищать все съемные части от остатков мякоти и сока, чтобы избежать накопления загрязнений и появления плесени. Электрическую часть следует беречь от попадания влаги, а корпус периодически проверять на целостность и крепость креплений. Смазывать подшипники и контролировать состояние лезвий тоже поможет сохранить работоспособность.
Какие материалы и инструменты понадобятся для изготовления соковыжималки своими руками?
Для создания самодельной соковыжималки потребуются базовые инструменты: дрель с набором сверл, отвертки, ножовка по металлу или дереву (в зависимости от выбранного материала корпуса), плоскогубцы и напильник. Из материалов понадобятся металлический или пластиковый корпус, сетка или фильтр для отделения мякоти, шнек или прессующий элемент, а также емкость для сбора сока. Рекомендуется использовать прочные и безопасные для пищевых продуктов материалы, чтобы сок оставался чистым и не содержал вредных примесей.
Как правильно собрать механизм для отжима сока, чтобы он работал без заеданий?
Сборка механизма требует точной подгонки всех деталей. Важно убедиться, что шнек или прессующий элемент вращается свободно, без люфтов, но при этом плотно прилегает к фильтру. Используйте смазку на подшипниках, если предусмотрена конструкцией, чтобы снизить трение. Все соединения должны быть надежно закреплены, но не чрезмерно затянуты, чтобы не деформировать детали. После сборки обязательно протестируйте устройство с небольшим количеством фруктов, чтобы выявить и устранить возможные заедания или неплотности.
