Для создания термопары в домашних условиях важно понимать основные принципы работы этого устройства. Термопара состоит из двух различных проводников, которые соединены на одном конце. Разница температур между двумя концами приводит к появлению электрического напряжения, которое можно измерить и использовать для определения температуры. Важно выбрать правильные материалы для проводников и знать точную схему подключения.
Для сборки термопары понадобятся два провода из разных металлов, чаще всего используют медь и константан (медно-никелевый сплав), которые имеют высокую термостабильность. Концы проводников нужно соединить с максимальной точностью, чтобы избежать погрешностей при измерении температуры. Одним из распространенных методов соединения является сварка или припой, в зависимости от выбранных материалов.
Выбор материалов играет ключевую роль в точности измерений. Медь и константан – это доступные и простые в использовании материалы, но для более широкого диапазона температур можно использовать, например, никель и хромель. Никель обладает высокой прочностью при высоких температурах, а хромель имеет отличные термочувствительные свойства. Для работы в экстремальных условиях можно использовать платину, но она дороже и сложнее в обработке.
Когда термопара собрана, необходимо правильно изолировать соединения, чтобы избежать короткого замыкания или потери чувствительности. Для изоляции можно использовать керамическую ленту или другие термостойкие материалы. Неправильная изоляция может привести к некорректным измерениям и повреждениям системы.
Важный момент: соединение двух разных металлов требует четкости при выполнении сварки или пайки. Даже малейший дефект может существенно изменить характеристики термопары. Также стоит учитывать, что термопара должна быть правильно подключена к измерительному прибору, чтобы результат был точным и соответствовал реальной температуре.
Выбор материалов для изготовления термопары
Чаще всего для термопар используются сплавы меди, железа, никеля, платины и их различные комбинации. Например, медно-никелевая термопара (тип Т) обладает хорошей чувствительностью и используется в диапазоне от -200 до +350°C. Для более высоких температур предпочтительнее использовать платиновые сплавы, такие как термопара типа Рт-Пт (тип S, B, R), которые эффективны в диапазоне до +1800°C.
Металл, который вы выберете для термопару, должен иметь хорошую электрическую проводимость и минимальные потери на сопротивление, что улучшает точность измерений. Никель и его сплавы (например, термопары типа K) обладают высокой стабильностью и долговечностью при эксплуатации в температурных диапазонах до 1300°C.
Обратите внимание на поверхность проводников: она должна быть чистой, без коррозии, для предотвращения погрешностей в измерениях. Например, медь в чистом виде коррозирует при высокой влажности, поэтому часто используют медно-никелевые сплавы или покритые проводники, чтобы избежать этого.
Также важно учитывать стоимость материалов. Платина и ее сплавы достаточно дороги, но они незаменимы в научных и промышленных приложениях, где требуется высокая точность и стабильность в условиях экстремальных температур. Для домашнего использования сэкономить можно на более дешевых материалах, таких как медь или никель.

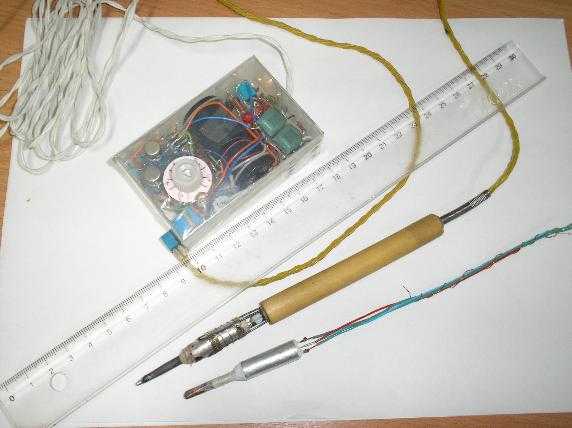

Как правильно подготовить проводники для термопары
Перед соединением проводников их концы должны быть тщательно очищены от загрязнений, окислов и масла. Лучше всего использовать мелкозернистую наждачную бумагу или абразивный порошок для механической очистки. Важно обеспечить чистоту поверхностей, так как даже минимальные загрязнения могут повлиять на точность термоэлектрического сигнала.
После очистки концы проводников нужно правильно подготовить для соединения. Если проводники мягкие, их следует аккуратно зачистить, оставив около 1 см чистого металла. В случае с более твердыми проводниками, такими как хромель и алюмель, их можно подготовить, осторожно снимая изоляцию при помощи специальных инструментов, чтобы избежать повреждения проводника.
Для соединения проводников не рекомендуется использовать паяльники с высокой температурой, так как плавление металла может нарушить термоэлектрические характеристики. Лучше всего использовать контактное соединение с минимальным воздействием температуры или плотно скрутить их, обеспечив хорошее электрическое соединение без излишнего нагрева.
При соединении двух проводников важно учитывать их различия в температурных коэффициентах расширения. Это поможет предотвратить механическое напряжение, которое может повлиять на стабильность термопары. Для повышения точности можно использовать специальные пружинные зажимы или конструктивные элементы, которые будут удерживать проводники в нужной геометрии.
Последним шагом является тестирование полученной термопары. Для этого следует подключить ее к измерительному прибору и протестировать в контрольных температурных условиях. Если сигнал стабильный и соответствует ожидаемым значениям, можно считать, что проводники подготовлены правильно.
Как выбрать способ соединения проводников для термопары
При сборке термопары важно правильно выбрать способ соединения проводников, так как от этого зависит точность измерений и долговечность устройства. Выбор метода зависит от типа используемых материалов и условий эксплуатации.
Для соединения проводников термопары можно использовать следующие способы:

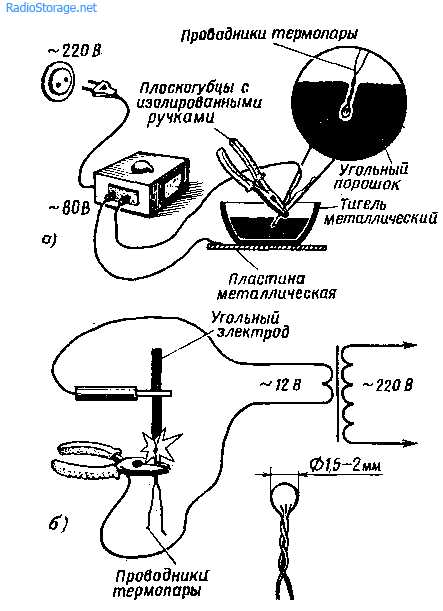

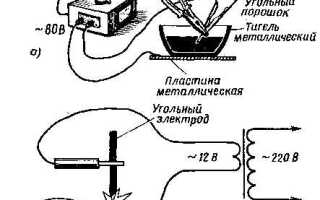

1. Сварка – наиболее надежный способ соединения, который минимизирует контактные сопротивления и обеспечивает хорошее теплообменное соединение. Для сварки применяют электродный метод или точечную сварку. Этот способ используется для термопар, состоящих из металлов с высокой температурой плавления (например, платина, вольфрам).
2. Использование зажимов или клемм – подходящий метод для создания временных соединений. В этом случае используются проводники с клеммами или специальные зажимы для термопар. Метод подходит для случаев, когда требуется часто менять термопару или проводить калибровку.
3. Пайка – этот способ является универсальным и применим для большинства типов термопар. С помощью пайки можно соединить проводники разных типов, используя припой с низкой температурой плавления (например, сплавы на основе серебра). Однако стоит учитывать, что при высоких температурах припой может окисляться, что влияет на точность показаний термопары.
4. Обжимные соединения – используется для проводников, которые имеют медные или другие металлы с хорошей проводимостью. Обжимные соединения дают высокую надежность при низких температурах, но могут быть неэффективными при экстремальных термических колебаниях, так как такие соединения подвержены растяжению и износу.
5. Использование специальных соединителей – существуют специализированные разъемы и соединители, которые оптимизированы для работы с термопарами. Эти соединители могут быть герметичными, что позволяет использовать термопару в агрессивных средах. Важно выбирать соединители, которые соответствуют материалу проводников термопары, чтобы избежать появления температурных напряжений.
При выборе способа соединения необходимо учитывать характеристики используемых проводников, а также условия работы (температурные колебания, влажность, агрессивные среды). Правильное соединение термопары – залог стабильных и точных измерений температуры в долгосрочной перспективе.

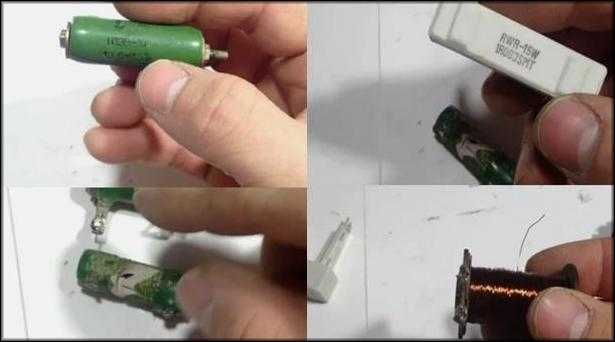

Настройка и калибровка термопары после сборки
После сборки термопары важно правильно настроить и откалибровать её для точных измерений. Процесс состоит из нескольких ключевых шагов, требующих внимательности и точности.
Основные этапы настройки и калибровки:
- Проверка целостности соединений: После сборки убедитесь, что все контакты надежно закреплены, а кабели не повреждены. Даже минимальное повреждение может повлиять на точность измерений.
- Подключение к измерительному прибору: Соедините термопару с соответствующим термодатчиком или мультиметром, способным измерять термопарное напряжение. Убедитесь, что прибор правильно настроен на тип используемой термопары (например, K, J, T и т.д.).
- Оценка нулевого показателя: Поместите термопару в среду с известной температурой, например, в лёд или воду при температуре 0°C. Проверьте, чтобы показания соответствовали ожидаемой температуре. Если значение отклоняется, необходимо выполнить калибровку.
- Калибровка с использованием эталонных температур: Используйте несколько известных температурных точек, например, точку замерзания льда (0°C) и точку кипения воды (100°C), для корректировки показаний. Погружайте термопару в эти среды и записывайте полученные значения, затем внесите корректировки на приборе или в программном обеспечении, если это необходимо.
- Использование калибровочных жидкостей: Для более точной калибровки можно использовать жидкие калибраторы, специально предназначенные для термопар. Эти жидкости имеют заранее известную температуру, что позволяет повысить точность калибровки.
- Проверка чувствительности: Протестируйте термопару на несколько небольших температурных изменений, чтобы убедиться в её реакции и точности показаний. Если показания остаются стабильными и точными, калибровка завершена.
После выполнения этих шагов термопара будет готова к использованию. Регулярно проверяйте точность измерений в процессе эксплуатации, так как со временем термопары могут подвергаться изменениям в характеристиках из-за температурных колебаний и внешних воздействий.
Как обеспечить надежную изоляцию и защиту термопары
Для стабильной работы термопары крайне важно обеспечить ей качественную изоляцию и защиту от внешних факторов. Основная цель – предотвратить короткие замыкания, механические повреждения и воздействие высоких температур, а также минимизировать влияние окружающей среды на измерения.
Изоляция термопары выполняется с использованием материалов, которые обладают высоким температурным порогом и устойчивостью к химическим воздействиям. Наиболее популярными являются керамические и силикатные изоляторы. Они эффективно защищают спаиваемые провода от перегрева и обеспечивают стабильную работу устройства в условиях высокой температуры.
Одним из самых эффективных решений является использование термостойких изоляционных материалов, таких как магнезитовые или алюмосиликатные покрытия. Эти материалы обладают отличной термической устойчивостью и низкой проводимостью, что позволяет минимизировать потери тепла и предотвратить перегрев термопары.
Важно также обеспечить защиту проводов термопары от механических повреждений. Для этого на проводники можно надеть защитные трубки из нержавеющей стали или других устойчивых к внешним воздействиям материалов. Такие трубки предотвратят износ проводников и обеспечат дополнительную защиту от влаги и химикатов.
Для защиты от внешних температурных колебаний рекомендуется использовать теплоизоляционные материалы, такие как минеральная вата или базальтовое волокно. Эти материалы способны удерживать тепло и снижать влияние холодных или жарких потоков воздуха на измерительную поверхность термопары.
Кроме того, при монтаже термопары следует учитывать правильное размещение защитных элементов. Например, соединительные участки проводников должны быть закрыты дополнительными изоляционными слоями, а также тщательно герметизированы. Это позволит избежать попадания влаги и других загрязнителей, что существенно увеличит срок службы устройства.
Частые ошибки при сборке термопары и как их избежать
При сборке термопары важно учитывать множество факторов, чтобы добиться точных измерений температуры. Ошибки на стадии сборки могут привести к неправильной работе устройства или полному отказу от измерений. Рассмотрим основные ошибки и способы их устранения.
- Неправильный выбор материалов для проводников: Использование неподходящих сплавов может привести к значительным погрешностям в показаниях термопары. Для термопар типа K, например, должны использоваться сплавы хромель и алюмель. Применение других материалов может вызвать неправильное преобразование температурных изменений.
- Нарушение контактирования проводников: Если соединения проводников плохо зачищены или имеют плохой контакт, это может повлиять на точность измерений. Важно, чтобы контакт был максимально чистым и плотным. Используйте паяльник с подходящими температурными режимами и качественный припой.
- Отсутствие изоляции: Неправильная изоляция термопары может привести к короткому замыканию или наводкам. Лучше всего использовать термостойкую изоляцию, например, из магнезита или керамики. Она обеспечит стабильную работу термопары в условиях высоких температур.
- Невозможность компенсации холода: Внешняя температура в месте соединения проводников может существенно повлиять на точность термопары. Необходимо обеспечить компенсацию холода на соединении, используя специальные устройства или схемы для компенсации температур.
- Некачественная пайка: Пайка – это один из самых важных этапов при сборке термопары. Некачественная пайка может вызвать контакт с посторонними веществами или плохую проводимость. Лучше всего использовать паяльник с хорошей температурной стабилизацией и припой, подходящий для высоких температур.
- Использование дешевых материалов: Экономия на проводниках или изоляторах может стать причиной нестабильной работы термопары. Плохое качество материалов приводит к снижению точности и долговечности устройства. Лучше всего инвестировать в качественные компоненты с соответствующими сертификатами.
Предотвращение этих ошибок требует внимательности, соблюдения технологических стандартов и тщательного контроля за процессом сборки. Следуя рекомендациям, можно избежать большинства проблем и получить стабильную и точную термопару для использования в любых условиях.
Вопрос-ответ:
Что нужно для самостоятельного изготовления термопары?
Для создания термопары дома вам понадобятся два провода из различных металлов, например, медь и никель, которые будут соединены в одной точке. Также необходим источник температуры (например, печка или паяльник) и мультиметр для измерения напряжения, возникающего на контакте металлов.
Как правильно выбрать материалы для термопары и какие металлы подходят для этого?
Для изготовления термопары чаще всего используют такие металлы, как медь, никель, железо, платина или термочувствительные сплавы типа константан. Выбор металлов зависит от того, в каком температурном диапазоне будет использоваться термопара. Например, для высоких температур лучше подходят сплавы на основе платины.
Как соединить два проводника для термопары?
Чтобы соединить два проводника для термопары, их нужно спаять в одной точке. Важно, чтобы соединение было прочным и не окислялось. Для этого обычно используют паяльник с подходящим припоем или сварку, если речь идет о металлических сплавах. Это место соединения и будет точкой измерения температуры.
Как проверить работоспособность собранной термопары?
Для проверки термопары можно использовать мультиметр, который покажет напряжение, возникающее на соединении металлов при нагревании. Чем выше температура, тем больше напряжение будет генерироваться. Также можно протестировать термопару, нагревая её с одной стороны и сравнивая результаты с заранее известными значениями для выбранного сплава.
