Сварка и пайка часто рассматриваются как стандартные методы соединения проводов, однако существуют эффективные альтернативы, позволяющие выполнить надежное соединение без применения термической обработки. Эти методы востребованы в ситуациях, когда важна мобильность, быстрота монтажа или невозможность использования паяльника.
Клеммные колодки и винтовые зажимы обеспечивают прочный контакт благодаря механическому зажиму проводов. Рекомендуется использовать колодки с медными или латунными контактами для минимизации окисления и повышения проводимости. Для многожильных проводов целесообразно применять зажимы с пружинным механизмом, которые компенсируют вибрации и обеспечивают стабильность контакта.
Обжимные гильзы и наконечники подходят для быстрого и долговечного соединения, особенно при работе с проводами больших сечений. Обжим производится специализированным инструментом, обеспечивающим однородное давление по всей длине контакта. Использование изолированных гильз повышает защиту от коррозии и снижает риск короткого замыкания.
Метод скрутки, хотя и является самым простым, требует обязательного применения дополнительных средств защиты, таких как термоусадочная трубка или изолента, чтобы избежать расшатывания контактов и ухудшения проводимости. Для повышения надежности рекомендуется скручивать жилы с перекручиванием не менее 5–7 витков на длину 1 см.
Соединение проводов при помощи клеммных колодок
Клеммные колодки представляют собой механические соединители, обеспечивающие надёжный контакт проводников без пайки. Основной принцип работы – зажим провода винтом или пружиной внутри корпуса, что гарантирует стабильное электрическое соединение и простоту монтажа.
Выбор колодки зависит от сечения проводов и условий эксплуатации. Для жил сечением от 0,5 до 6 мм² применяются клеммы с винтовым зажимом, которые выдерживают ток до 32 А. Для больших нагрузок используют колодки с пружинным механизмом, способные обеспечить устойчивость к вибрациям и коррозии.
При монтаже важно зачищать провода на длину, рекомендованную производителем (обычно 8–12 мм), чтобы обеспечить плотное прилегание к контактам. Провода необходимо фиксировать строго перпендикулярно корпусу колодки для равномерного распределения давления и исключения обрывов.
Для повышения надёжности рекомендуется использовать колодки с прозрачным корпусом – это позволяет визуально контролировать качество соединения и отсутствие окисления. В случаях, когда соединение подвергается воздействию влаги, следует применять герметичные или специальные влагозащитные клеммные блоки.
Регулярный технический осмотр клеммных соединений включает проверку затяжки винтов, особенно в условиях вибрации или температурных колебаний, которые могут ослабить контакт и привести к повышенному сопротивлению.
Использование винтовых соединителей для проводов
Винтовые соединители обеспечивают надежный контакт за счет механического прижатия жилы винтом к металлической основе. Для монтажа требуется зачистить провод на длину 8–12 мм, затем жилу плотно уложить в контактную камеру и зафиксировать винтом, соблюдая рекомендуемый момент затяжки, обычно 0,5–1,2 Н·м в зависимости от сечения провода и модели соединителя.
Важно использовать соединители, рассчитанные на конкретное сечение провода. Например, для медных жил 1,5–2,5 мм² подходят стандартные винтовые клеммы, для более толстых жил – усиленные варианты с увеличенной площадью контакта. При недостаточном усилии затяжки возможно появление окислений и нагрев, а при избыточном – повреждение жилы или корпуса соединителя.
Рекомендуется проверять плотность соединения после монтажа путем контроля сопротивления контакта с помощью мультиметра – сопротивление не должно превышать 0,01 Ом. Для многожильных проводов желательно использовать наконечники-обжимы перед установкой в винтовой соединитель, чтобы избежать распушивания жил.
Винтовые соединители подходят для соединения проводов в распределительных коробках, временных конструкциях и местах с возможностью технического обслуживания. Они обеспечивают быстрый демонтаж и повторное использование без ухудшения контакта при условии правильной эксплуатации и периодической проверки затяжки.

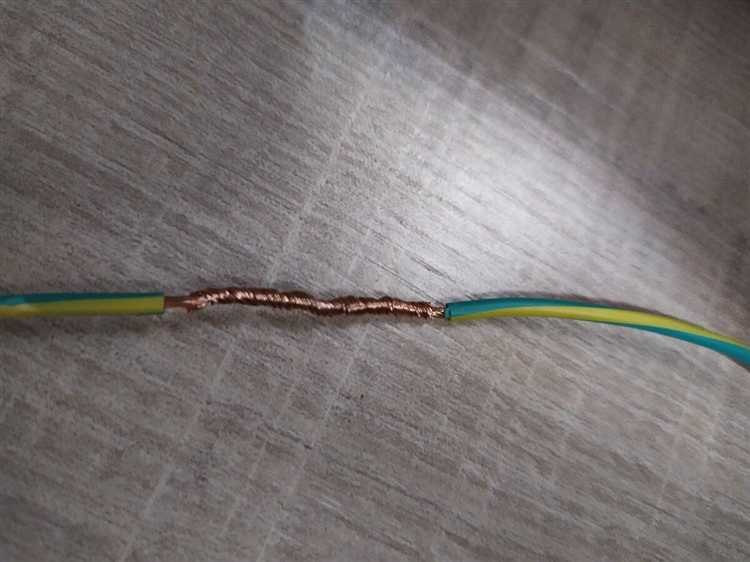

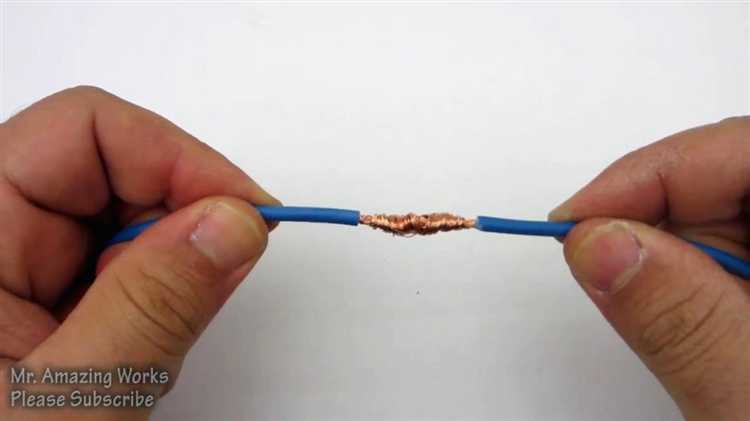

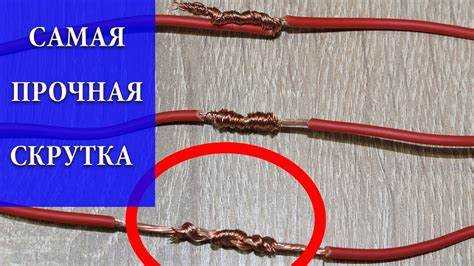

Метод скрутки проводов с последующей изоляцией

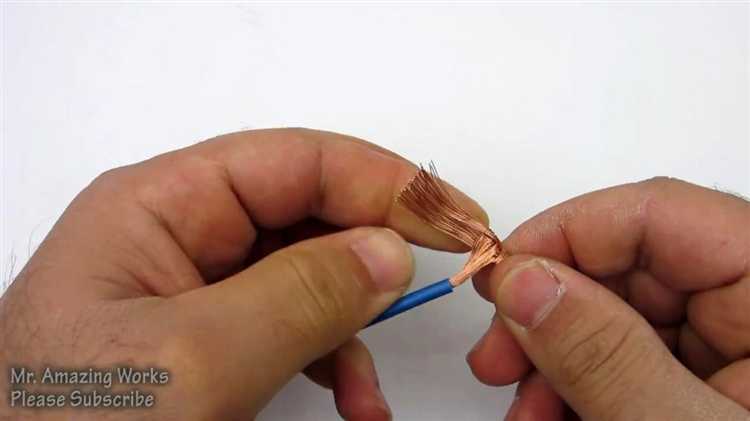

Для выполнения надежного соединения методом скрутки необходимо предварительно снять изоляцию с концов проводов на длину 20–30 мм. Важно удалить всю окисленную медь, очистив оголённые жилы металлической щеткой или мелкой наждачной бумагой. Скрутка выполняется плотно и ровно, чтобы не было выступающих отдельных жил, и обеспечивался максимальный контакт между проводами. Рекомендуется скручивать провода в одну сторону, используя пассатижи или специальные клещи, что уменьшает риск ослабления соединения под нагрузкой.

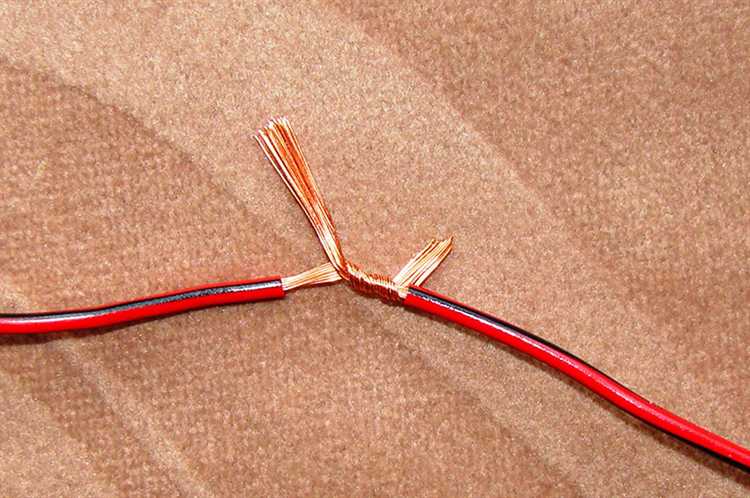

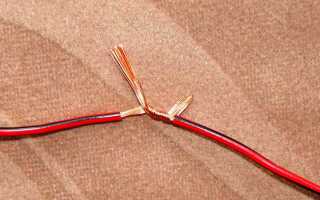

Для многожильных проводов оптимальна методика, при которой одна жила накручивается вокруг другой с поворотом примерно 3–5 оборотов на длине оголённого участка. При этом концы скрутки должны быть аккуратно уложены, чтобы исключить механическое повреждение при последующей изоляции.
Изоляция выполняется с помощью электротехнической ленты, термоусадочной трубки или жидкой изоляции. Лента наносится с нахлестом 5–7 мм и фиксируется с запасом не менее 15 мм с каждой стороны скрутки. Термоусадочная трубка подбирается по диаметру так, чтобы после усадки обеспечивалась плотная герметизация без деформации провода.
При правильной подготовке и изоляции скрутка выдерживает стандартные нагрузки в бытовых и промышленных электрических сетях с напряжением до 500 В и токами до 20 А. Для повышения надежности рекомендуется дополнительно фиксировать место соединения пластиковыми стяжками или клеями, устойчивыми к температурным изменениям и влаге.
Применение обжимных наконечников и гильз
Обжимные наконечники и гильзы обеспечивают надежное механическое и электрическое соединение проводов без пайки. Для работы требуется специализированный обжимной инструмент – пресс-клещи с соответствующими матрицами. Качество соединения напрямую зависит от правильного подбора наконечника по сечению провода и материала контакта, обычно меди с оловянным покрытием для защиты от окисления.
Перед обжатием жилы необходимо зачистить от изоляции на длину, соответствующую длине гильзы, и скрутить, если используется многожильный провод. При установке наконечника жилу нужно вставить до упора, чтобы избежать ослабления контакта. Обжим выполняется в два этапа: первый – формирование первичного зажима с фиксацией жилы, второй – окончательное сжатие для обеспечения максимальной плотности соединения.
Гильзы применяются преимущественно для соединения многожильных проводов одинакового или близкого сечения, обеспечивая равномерное распределение тока и минимальное сопротивление. При необходимости многопроводного соединения используют гильзы с расширенными габаритами и специальные трубчатые наконечники.
Обжимные соединения выдерживают вибрационные нагрузки, защищены от коррозии и допускают демонтаж без повреждения жилы, что важно для обслуживания оборудования. Контролировать качество можно по равномерности следа от прессовки и отсутствию трещин на гильзе. Для защиты от внешних факторов соединение часто покрывают термоусадочной трубкой.
Соединение проводов с помощью специализированных быстросъемных клемм
Быстросъемные клеммы обеспечивают надежное соединение проводов без необходимости пайки и специальных инструментов. Они бывают нескольких типов: пружинные, винтовые с рычажком и с защелкой. Пружинные клеммы обеспечивают постоянный контакт за счет упругого давления, что снижает риск ослабления соединения при вибрациях и температурных изменениях.
Для использования достаточно зачистить провод на длину, рекомендованную производителем (обычно 8–12 мм), и вставить его в гнездо клеммы до упора. Винтовые клеммы с рычажком позволяют быстро подключать и отключать провод без отвертки – рычажок поднимается, провод вставляется, после чего рычажок фиксируется в исходном положении. Этот тип особенно удобен при частой смене проводки.
Важно использовать клеммы, рассчитанные на сечение провода и рабочее напряжение, чтобы избежать перегрева и ухудшения контакта. Для многожильных проводов рекомендуется предварительно скрутить жилы или использовать гильзы для улучшения плотности контакта внутри клеммы. Применение быстросъемных клемм сокращает время монтажа и повышает безопасность благодаря отсутствию открытых оголённых участков после соединения.
Рекомендуется использовать клеммы с прозрачным корпусом для визуального контроля правильности подключения и отсутствия окисления. При работе с многожильными или тонкими проводами следует выбирать клеммы с соответствующими пружинами или контактными элементами, предотвращающими выдавливание жилы. Для наружных условий выбирайте изделия с защитой от влаги и пыли (степень защиты IP20 и выше).
Использование самозажимных клеммников для проводов
Самозажимные клеммники обеспечивают надежное и быстрое соединение проводов без применения инструментов для пайки. Их конструкция включает пружинный зажим, который фиксирует жилу при вставке, исключая необходимость механической скрутки или пайки.
Рекомендации по применению:
- Используйте клеммники, соответствующие диаметру и сечению провода. Неподходящий размер приводит к плохому контакту или повреждению жилы.
- Перед установкой снимите изоляцию с жилы ровно на длину, указанную в инструкции производителя, обычно 8-12 мм.
- Вставляйте провод в зажим до упора, обеспечивая плотный контакт с металлической частью внутри клеммника.
- Проверяйте соединение на прочность, аккуратно потянув провод после фиксации – провод не должен выскальзывать.
- Для многожильных проводов предпочтительнее использовать клеммники с контактами, поддерживающими гибкие жилы, чтобы избежать повреждения пружины.
- Избегайте повторного использования клеммников с деформированными или ослабленными зажимами, так как это снижает надежность контакта.
Самозажимные клеммники подходят для подключения проводов в распределительных коробках, осветительных приборах и бытовой технике. Они сокращают время монтажа и обеспечивают безопасное соединение без риска перегрева и коррозии, характерных для пайки при недостаточном опыте.
Применение сварки проводов холодным способом (контактная сварка)
Для успешного применения контактной сварки требуется использование специализированного сварочного аппарата с контролируемым силовым воздействием и током. Оптимальные параметры зависят от толщины и материала проводов: для медных проводов диаметром 0,5–2 мм ток варьируется от 200 до 1000 А, время воздействия – от 5 до 50 миллисекунд. Перегрев снижает механическую прочность и может привести к окислению контакта.
Перед сваркой необходимо тщательно очистить поверхность проводов от окислов и загрязнений, что существенно повышает качество соединения. При контактной сварке достигается сопротивление соединения менее 0,5 мкОм, что значительно превосходит по надежности скрутки или клеммные соединения.
Контактная сварка подходит для серийного производства и ремонта кабельных изделий, где требуется высокая стабильность электрического контакта и механическая прочность без применения расходных материалов. Метод позволяет избежать термического воздействия на изоляцию, минимизируя риск повреждения оболочки провода.
Рекомендации по контролю качества включают измерение переходного сопротивления и визуальный осмотр точки сварки на отсутствие трещин и прожогов. Несоблюдение режимов сварки ведет к появлению холодных сварок с низкой адгезией и повышенным сопротивлением.
Вопрос-ответ:
Какие существуют способы надежного соединения проводов без пайки для домашних электромонтажных работ?
Для соединения проводов без пайки часто применяют скрутку с последующей изоляцией, клеммные колодки, зажимные соединители и специальные обжимные гильзы. Скрутка подойдет для временных и неответственных соединений, а клеммники и обжимные гильзы обеспечивают более прочное и долговечное крепление. При этом важно использовать подходящие инструменты и тщательно изолировать место соединения, чтобы избежать коротких замыканий и повреждений.
Можно ли использовать специальные клеммники для соединения проводов разных сечений и материалов?
Да, существуют клеммники, которые рассчитаны на провода с разными сечениями и материалами, например, медные и алюминиевые жилы. Однако важно выбирать модели с техническими характеристиками, соответствующими конкретным параметрам проводов. Некоторые клеммники оснащены винтовыми или пружинными контактами, которые обеспечивают надежное соединение даже при разном диаметре проводов. Следует учитывать рекомендации производителя для безопасной эксплуатации.
Насколько долговечны соединения с помощью обжимных гильз и как правильно их делать?
Обжимные гильзы обеспечивают достаточно надежное и долговечное соединение, если использовать их правильно. Процесс включает зачистку концов проводов, вставку в гильзу и плотный обжим специальным инструментом — обжимным прессом или клещами. Важно, чтобы гильза соответствовала сечению провода и была выполнена из подходящего материала. При таком подходе контакты получаются стабильными, с минимальным сопротивлением, и защищены от коррозии, что увеличивает срок службы соединения.
Какие меры предосторожности нужно соблюдать при соединении проводов без пайки в сложных условиях, например, на улице?
При монтаже на улице или в условиях повышенной влажности следует применять влагозащищенные клеммники и использовать изоляционные материалы с хорошими защитными свойствами, например, термоусадочные трубки с клеевым слоем. Важно обеспечить герметичность соединения, чтобы предотвратить попадание влаги и пыли. Также рекомендуется выбирать компоненты, рассчитанные на эксплуатацию в заданных температурных диапазонах, и проводить проверку качества контакта с помощью мультиметра после монтажа.
Какие преимущества и недостатки у соединений с помощью скрутки по сравнению с другими методами без пайки?
Скрутка — самый простой и быстрый способ соединения проводов без пайки, не требующий специальных инструментов. Она удобна для временных или неответственных соединений. Однако у скрутки есть недостатки: со временем контакт может ослабнуть из-за вибраций или коррозии, что приводит к нагреву и возможным проблемам с электричеством. Для долговременных или нагруженных цепей лучше использовать клеммники или обжимные гильзы, которые обеспечивают более надежный и стабильный контакт.
