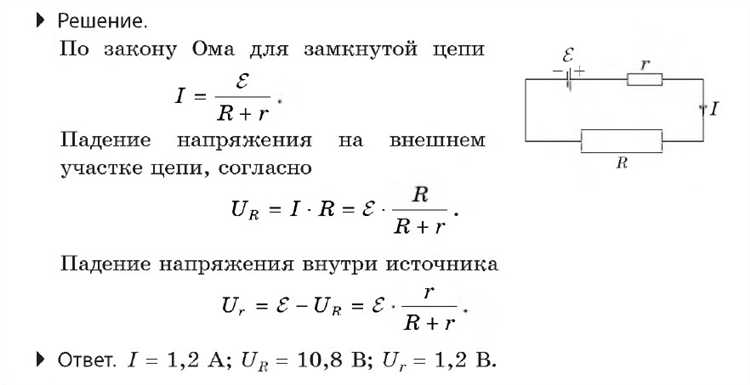

Увеличение силы постоянного тока – задача, требующая точного понимания характеристик цепи и параметров источника питания. Основной закон, определяющий ток в цепи – закон Ома: I = U / R. Следовательно, сила тока может быть увеличена либо за счёт повышения напряжения, либо уменьшения сопротивления нагрузки.
Наиболее прямой метод – повышение выходного напряжения источника питания. Например, при использовании аккумуляторов или блоков питания с регулируемым выходом увеличение напряжения даже на 1–2 вольта может привести к значительному росту тока в цепи. Однако необходимо учитывать допустимую мощность элементов схемы, чтобы избежать перегрева и повреждений.
Другой способ – снижение сопротивления в цепи. Это достигается выбором проводников с большей площадью сечения, уменьшением длины соединительных кабелей и устранением ненадёжных контактов. Например, замена алюминиевых проводов на медные может снизить сопротивление до 40%, что приводит к росту тока при том же напряжении.
Также важно минимизировать паразитные элементы: переходные сопротивления разъёмов, плохие пайки и окисленные контакты могут искусственно ограничивать ток. Использование качественных соединительных компонентов и периодическая профилактика контактов повышает эффективность всей цепи.
Наконец, для схем с активной нагрузкой можно применить повышающие DC-DC преобразователи. Они позволяют увеличивать ток за счёт повышения КПД преобразования энергии при сохранении стабильного напряжения. Однако при их использовании важно тщательно рассчитывать параметры нагрузки, чтобы не выйти за пределы допустимых значений по току и температуре.
Увеличение сечения проводника для снижения сопротивления
Сопротивление проводника обратно пропорционально его поперечному сечению. Согласно формуле R = ρ·L/S, где R – сопротивление, ρ – удельное сопротивление материала, L – длина проводника, S – площадь поперечного сечения. При увеличении сечения сопротивление снижается, что напрямую влияет на силу тока при заданном напряжении.
Например, при длине 10 м и использовании медного провода (ρ = 0,0175 Ом·мм²/м), замена провода с сечением 1 мм² на 4 мм² снижает сопротивление с 0,175 Ом до 0,04375 Ом, то есть в 4 раза. Это особенно важно в цепях с высокой токовой нагрузкой, где даже небольшое сопротивление вызывает заметные потери мощности (P = I²R).
Для практического применения:
- При токах выше 10 А использовать проводники не менее 2,5 мм².
- Для токов свыше 25 А – сечение 6 мм² и более.
- В установках постоянного тока напряжением до 48 В минимальные потери достигаются при сечении от 10 мм².
Выбор провода с большим сечением также снижает нагрев, что уменьшает риск разрушения изоляции и повышает надёжность системы. Следует учитывать температурные коэффициенты и запас по току не менее 20% от расчётного значения.
Снижение длины цепи для минимизации потерь тока
Сопротивление проводника прямо пропорционально его длине. При увеличении расстояния между источником питания и нагрузкой растёт падение напряжения и, как следствие, теряется часть тока в виде тепла. Это особенно критично для систем с низким напряжением, где даже незначительное сопротивление существенно влияет на эффективность.
- Уменьшение длины проводов снижает общее сопротивление цепи, что позволяет сохранить больший ток на выходе.
- Оптимальное размещение компонентов системы (источника, потребителей, управляющих устройств) минимизирует протяжённость соединений.
- Использование прямых линий вместо изогнутых маршрутов уменьшает длину кабеля и облегчает расчёт сопротивления.
- При проектировании распределённых систем важно избегать избыточных ветвлений и параллельных путей, увеличивающих длину провода без прироста полезной нагрузки.
Для расчёта потерь можно применять формулу: P = I²R, где сопротивление R определяется как ρL/S (ρ – удельное сопротивление материала, L – длина проводника, S – площадь сечения). Сокращение L прямо снижает тепловые потери при передаче тока.
- При проектировании цепей стремитесь сократить длину до минимально возможной без ущерба для технической функциональности.
- Размещайте источники питания как можно ближе к нагрузке.
- Используйте многослойные монтажные платы с короткими соединительными дорожками вместо длинных проводников.
Сокращение длины цепи не только уменьшает потери, но и повышает общую надёжность системы за счёт снижения количества потенциальных точек отказа и тепловой нагрузки на элементы цепи.
Использование параллельного соединения источников питания
Параллельное соединение источников постоянного тока позволяет увеличить суммарную выходную силу тока при сохранении одного и того же уровня напряжения. Это достигается за счёт того, что каждый источник питания обеспечивает свою часть общего тока, снижая нагрузку на отдельный элемент.
Для корректной работы схемы необходимо использовать идентичные источники с одинаковым номинальным напряжением и внутренним сопротивлением. Несоблюдение этого условия приводит к выравнивающим токам между источниками, перегреву и снижению КПД системы.
Рекомендуется устанавливать диоды Шоттки на выходе каждого источника для предотвращения обратного тока и возможного повреждения оборудования. Падение напряжения на таких диодах минимально – около 0.2–0.4 В, что критично для маломощных систем.
Проводимость всей схемы ограничивается наименее мощным источником, поэтому все элементы должны быть рассчитаны на одинаковую токовую нагрузку. Также важно учитывать допустимый ток проводников: при параллельном подключении ток увеличивается пропорционально количеству источников.

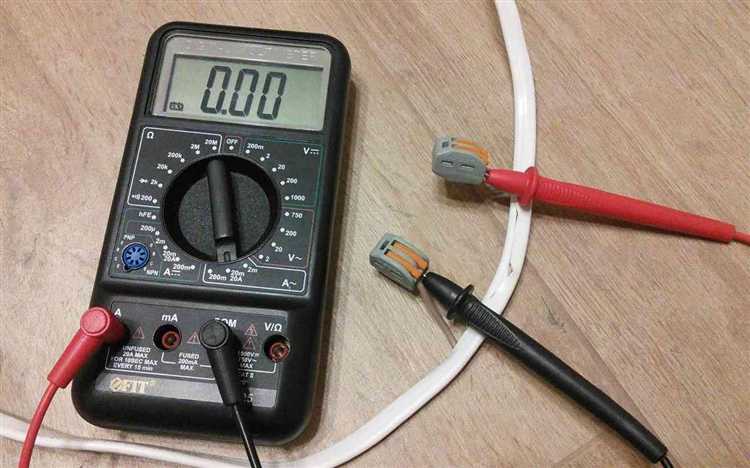

Для мониторинга состояния рекомендуется использовать амперметры на каждом выходе, что позволяет контролировать равномерность распределения тока и своевременно выявлять сбои в отдельных источниках.
В системах с высокой нагрузкой параллельное подключение эффективно только при наличии активного баланса – например, через контроллеры распределения тока, которые динамически управляют нагрузкой каждого источника в зависимости от его параметров.
Применение проводников с высокой электропроводностью
Для увеличения силы постоянного тока критически важно снижать общее сопротивление цепи. Один из эффективных методов – использование материалов с высокой электропроводностью, таких как медь, серебро и алюминий.
- Медь обладает электропроводностью 58×10⁶ Сименс/м и является стандартом в электротехнике. Использование многожильных медных проводов уменьшает эффект скин-эффекта и снижает потери на нагрев.
- Серебро имеет наибольшую известную электропроводность – 63×10⁶ Сименс/м. Его применение оправдано в системах, где критично минимальное сопротивление: усилители, медицинская электроника, космическая техника.
- Алюминий дешевле и легче меди, но при той же пропускной способности требует большего сечения. Применим в распределительных сетях и магистральных линиях.
- При проектировании токоведущих трасс целесообразно учитывать длину провода: чем короче участок, тем меньше падение напряжения и выше сила тока.
- Рекомендуется применять лужёные медные жилы для повышения устойчивости к окислению и продления срока службы контактов.
- Контактные соединения должны обеспечивать минимальное переходное сопротивление – используйте обжатие, сварку или пайку вместо винтовых клемм.
Выбор проводников с высокой электропроводностью позволяет не только увеличить силу тока, но и существенно снизить тепловые потери, повысить надёжность и эффективность системы постоянного тока.
Удаление окислов и загрязнений на контактах цепи
Окисление контактов вызывает повышение переходного сопротивления, что снижает силу постоянного тока. Для восстановления проводимости необходимо механическое или химическое удаление окислов.
Механическая очистка осуществляется с помощью абразивных материалов: стекловолоконной щётки, мелкой наждачной бумаги (зернистость не выше P1000), или специального контактного скребка. Очистку проводят до появления металлического блеска, избегая чрезмерного давления, чтобы не повредить контактную площадку.
Для химической очистки применяют контактные спреи с ингибиторами коррозии, например, на основе изопропилового спирта или специальных растворителей типа Kontakt Chemie Kontakt 60. Нанесение производится точечно, после чего контакт необходимо промыть нейтральным средством (например, Kontakt WL) и тщательно высушить.
При сильном окислении допускается кратковременное применение кислотных растворов, например, 5% раствора лимонной кислоты. После обработки контакты промываются дистиллированной водой и сушатся горячим воздухом при температуре до 60 °C.
Для предотвращения повторного окисления рекомендуется наносить токопроводящую смазку, устойчивую к влаге, например, Molykote 4 или Dow Corning OS-20. Это снижает контактное сопротивление и увеличивает срок службы соединения.
Оптимизация температуры для уменьшения сопротивления
Сопротивление проводников напрямую зависит от температуры: при повышении температуры удельное сопротивление металлов возрастает примерно на 0,4–0,6 % на каждый градус Цельсия. Для меди, например, при увеличении температуры с 20 °C до 60 °C сопротивление увеличивается примерно на 16 %. Снижение температуры на 10 °C уменьшает сопротивление на 4–6 %.
Практическая рекомендация – поддерживать рабочую температуру проводников в диапазоне 15–25 °C, особенно в системах с высоким током. Это достигается использованием охлаждающих систем, вентиляции или специальных теплоотводов.
В условиях промышленной эксплуатации можно применять охлаждающие жидкости или воздушные теплообменники для снижения температуры кабелей и шинопроводов. При использовании сверхпроводящих материалов оптимизация температуры становится критичной: ниже критической температуры сопротивление стремится к нулю, что значительно увеличивает силу тока.
Необходимо учитывать, что резкое охлаждение вызывает термические напряжения, способные повредить проводник или изоляцию, поэтому температурные перепады должны быть плавными. Контроль температуры с помощью термодатчиков позволяет поддерживать оптимальный режим работы, минимизируя потери энергии за счет снижения сопротивления.
Повышение выходного напряжения при сохранении постоянной нагрузки
Для увеличения выходного напряжения при фиксированной нагрузке применяют методы повышения ЭДС источника и снижения внутренних потерь. Один из эффективных способов – последовательное соединение источников питания одинакового номинала, что увеличивает суммарное напряжение без изменения тока нагрузки.

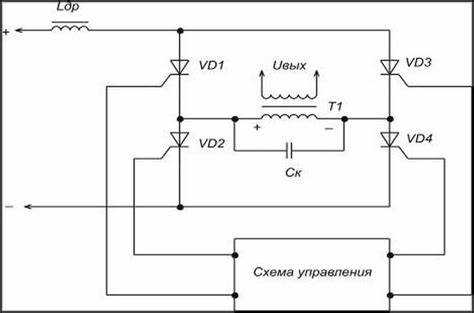

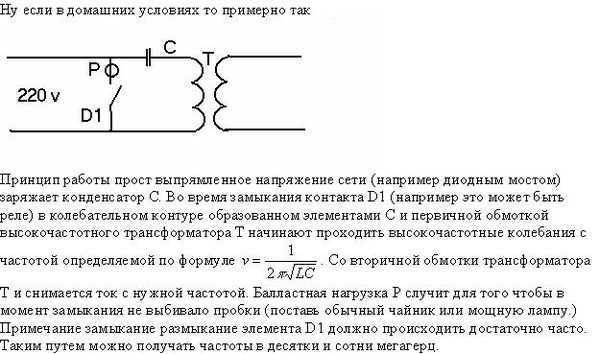

При использовании трансформаторов важно выбирать с повышающим коэффициентом трансформации, при этом нагрузка должна быть строго постоянной, чтобы избежать скачков тока и перегрева элементов. Трансформаторы с низким сопротивлением обмоток минимизируют падение напряжения.
Регулировка выходного напряжения достигается также с помощью стабилизаторов напряжения на базе повышающих преобразователей (boost-конверторов), которые при неизменном токе нагрузки обеспечивают стабильное повышение напряжения до 2–3 раз без увеличения тока нагрузки.
При подборе элементов схемы следует учитывать максимальное допустимое напряжение и тепловую мощность компонентов, чтобы избежать их перегрузки. Рекомендуется применять провода с сечением, соответствующим увеличенному напряжению, для снижения падения и повышения эффективности системы.
Вопрос-ответ:
Какие методы позволяют увеличить силу постоянного тока в электрической цепи?
Для увеличения силы постоянного тока можно использовать несколько подходов. Например, уменьшить сопротивление цепи, применяя провода с большим сечением или более проводящий материал. Также возможно увеличить напряжение источника питания, что приводит к возрастанию тока согласно закону Ома. Другой способ — параллельное соединение источников напряжения или аккумуляторов, что повышает токовую отдачу системы.
Как влияет изменение сопротивления на силу тока в постоянной цепи?
Сила тока обратно пропорциональна сопротивлению при неизменном напряжении. Это означает, что снижение сопротивления приводит к увеличению тока. Например, если использовать проводник с меньшим сопротивлением или добавить дополнительные параллельные пути для тока, то общее сопротивление уменьшится, и ток возрастет. Однако необходимо учитывать, что слишком низкое сопротивление может привести к перегрузке элементов цепи.
Можно ли повысить силу постоянного тока, используя дополнительные источники питания? Как это работает?
Да, соединение нескольких источников питания параллельно позволяет увеличить силу тока. При параллельном соединении напряжение остаётся на уровне одного источника, а суммарная способность отдачи тока возрастает. Это происходит потому, что нагрузка распределяется между источниками, и каждый из них обеспечивает часть общего тока. Важно, чтобы источники были одинакового напряжения и совместимы по характеристикам, иначе возможны повреждения.
Какие риски возникают при попытках увеличить силу тока в электрической цепи?
Повышение силы тока без должного контроля может привести к перегреву проводников, повреждению компонентов и даже короткому замыканию. Электрические элементы рассчитаны на определённые максимальные токи, превышение которых приводит к снижению их срока службы или выходу из строя. Кроме того, увеличенный ток требует использования проводников с большим сечением и надёжной защиты цепи с помощью предохранителей или автоматических выключателей.
Как влияет повышение напряжения на силу постоянного тока в цепи с фиксированным сопротивлением?
При постоянном сопротивлении увеличение напряжения ведёт к пропорциональному росту силы тока, что объясняется законом Ома (I = U/R). Если увеличить напряжение, ток также возрастёт. Однако важно учитывать, что слишком высокое напряжение может привести к повреждению элементов цепи или нарушению их работы, поэтому при увеличении напряжения нужно внимательно подбирать компоненты, выдерживающие такие условия.
