Ошибки в определении прямого угла при строительстве приводят к перекосам стен, деформации перекрытий и нарушению общей геометрии объекта. Точность в этом вопросе критична: отклонение даже на 1° при длине стороны 5 метров означает смещение более чем на 8,7 см. Чтобы избежать подобных проблем, необходимо применять проверенные методы, обеспечивающие стабильный результат независимо от условий стройплощадки.

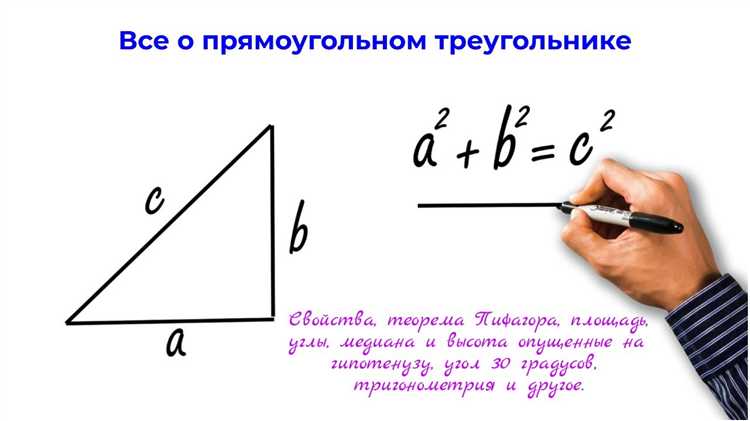

Наиболее распространённый способ – правило 3-4-5, основанное на теореме Пифагора. При формировании угла на местности откладываются от вершины стороны 3 и 4 метра, после чего проверяется, составляет ли расстояние между их концами ровно 5 метров. При соблюдении этого условия угол гарантированно прямой. Масштаб этого метода можно увеличивать кратно: 6-8-10, 9-12-15 и т.д.

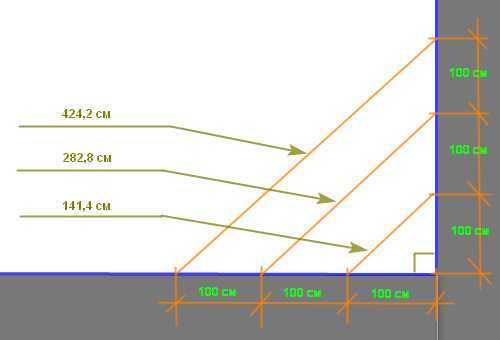

Для больших объектов удобнее использовать диагональный способ: если требуется построить прямоугольник, измеряют длину обеих сторон и затем – диагональ. По формуле d = √(a² + b²) проверяют соответствие. Расхождение более 5 мм на 10 метров – сигнал к корректировке положения сторон. Измерения проводятся рулеткой с точностью не менее 1 мм, желательно с фиксацией концевиков металлическими штырями или саморезами.
Важно: все измерения проводятся при натянутом шнуре без провисания. При использовании лазерных уровней и дальномеров необходимо учитывать влияние солнечного света, отражающих поверхностей и калибровку инструмента. Периодическая проверка оборудования на контрольных точках обязательна для сохранения точности.
Применение правила 3-4-5 для разметки прямого угла

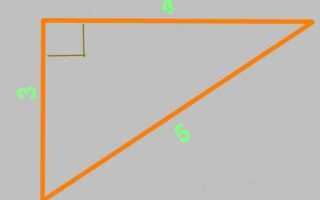

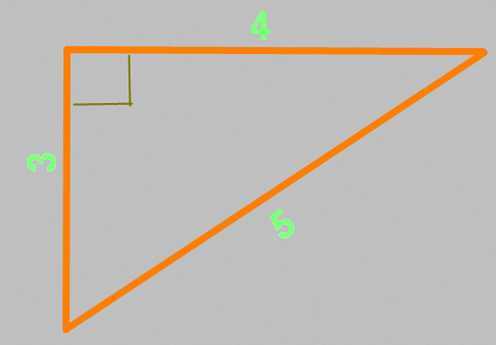

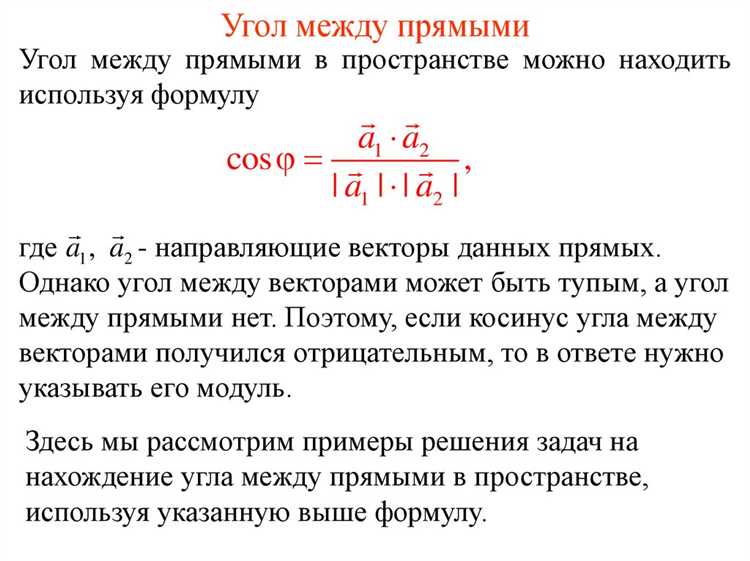

Правило 3-4-5 основано на теореме Пифагора: если стороны треугольника равны 3, 4 и 5 единиц, то угол между сторонами 3 и 4 – прямой. Этот метод подходит для точной разметки углов в строительстве, особенно при отсутствии профессионального оборудования.
Инструкция по применению:

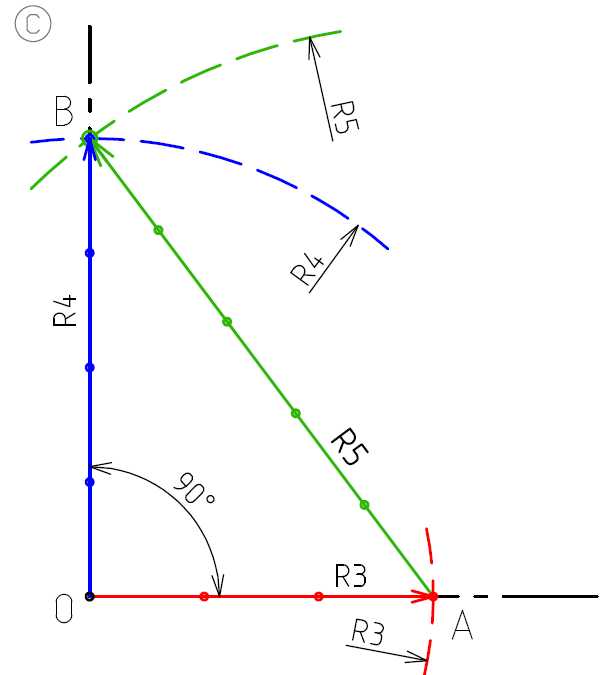

1. Отметьте на одной из линий основания точку – это будет вершина угла.
2. От этой точки отмерьте вдоль первой линии 3 единицы (метра, фута, дюйма – важно сохранять одну систему измерения) и поставьте вторую отметку.
3. От вершины под произвольным углом отмерьте 4 единицы по предполагаемой второй стороне угла и отметьте конец этой линии.
4. Измерьте расстояние между двумя вторыми отметками. Если оно составляет ровно 5 единиц, угол между сторонами – прямой. Если больше или меньше, корректируйте направление второй линии до достижения точного значения.
Рекомендации:
– Для повышения точности масштабируйте пропорции: используйте 6-8-10, 9-12-15 или 30-40-50.
– Проверяйте точность рулетки или шнура перед началом измерений.
– Работайте на ровной поверхности, чтобы исключить ошибки, вызванные неровностями.
– Зафиксируйте метки колышками или шнуром – это предотвратит смещение во время работ.
Метод 3-4-5 обеспечивает точность построения прямого угла с минимальными инструментами и временем на подготовку.
Пошаговое построение прямого угла с помощью угольника
1. Подготовьте поверхность: очистите место разметки от пыли и неровностей, чтобы исключить отклонения угольника от плоскости.
2. Совместите одну грань угольника с базовой линией, от которой требуется построить прямой угол. Убедитесь, что грань полностью прилегает к основанию по всей длине.
3. Зафиксируйте угольник в этом положении рукой или прижимным инструментом. Не допускайте смещения в процессе работы.
4. Через свободную грань угольника проведите тонкую разметочную линию карандашом или острым шрифтом. Начинайте строго от вершины угла, не смещая точку начала.
5. Проверьте точность: измерьте диагонали между крайними точками прямого угла. При длине катетов 60 см диагональ должна составлять ровно 84,85 см (по теореме Пифагора). Отклонение более 2 мм – повод для корректировки.
6. При необходимости удлините линии, используя угольник как направляющую, чтобы не потерять точность ориентации угла.
7. Для разметки на больших участках применяйте длинный металлический угольник не менее 500 мм – это уменьшает относительную погрешность.
Использование лазерного уровня для проверки прямого угла
Для точной проверки прямого угла на строительной площадке используется лазерный уровень с функцией проецирования двух лучей под углом 90°. Устройство устанавливается на штатив или ровную поверхность в точке пересечения будущих осей. Один луч направляется вдоль одной стены или линии, второй – перпендикулярно к ней.
Перед началом проверки необходимо откалибровать уровень по встроенному пузырьковому или электронному индикатору. После выравнивания устройство включается, и проецируемые лучи отображаются на противоположных поверхностях. Отклонения от прямого угла легко выявляются при помощи рулетки или разметки на полу: измеряется расстояние от базовой линии до точки пересечения второго луча и сравнивается с расчетным значением.
Если лучи отклоняются от разметки более чем на 2–3 мм на расстоянии 3 метров, требуется корректировка положения устройства. Для контроля больших участков применяются лазерные уровни с дальностью действия от 10 до 50 метров и функцией самонивелирования, что позволяет автоматически компенсировать наклон до 4°.
Рекомендация: используйте модели с возможностью блокировки маятника – это позволяет сохранять угол проекции при перемещении устройства.
Важно: при работе на улице необходимо выбирать лазерный уровень с повышенной мощностью луча (до 5 мВт) и использовать лазерные очки или приёмник луча для повышения видимости на свету.
Как проверить прямой угол с помощью рулетки и шнура
Для точной проверки прямого угла на строительной площадке достаточно рулетки и прочного шнура. Применяется метод «3-4-5» на основе теоремы Пифагора.
- Отмерьте на одной стороне угла от точки пересечения двух линий 3 метра и сделайте отметку.
- На другой стороне угла отмерьте 4 метра и также зафиксируйте точку.
- Измерьте расстояние между двумя полученными отметками. Если оно составляет ровно 5 метров, угол – прямой (90°).
Если расстояние отличается от 5 метров, угол нужно скорректировать. Метод работает с любыми кратными размерами: например, 6–8–10 м или 1.5–2–2.5 м – главное соблюдать пропорцию 3:4:5.
- Используйте нерастяжимый шнур – это исключит погрешности при измерении.
- Проводите замеры как минимум дважды, особенно на больших участках.
- Фиксируйте точки металлическими штырями или кольями, чтобы исключить смещение.
Метод «3-4-5» особенно эффективен при разметке фундамента, стен, дорожек и площадок. Точность зависит от соблюдения пропорций и аккуратности замеров.
Корректировка отклонений при разметке угла на местности
После первичной разметки угла методом 3-4-5 (или его кратных значений), возможны незначительные отклонения от прямого угла. Точные корректировки выполняются с учетом инструментальных измерений и рельефа местности.
- Используйте лазерный уровень или теодолит для проверки точности угла. Погрешность в 1° на расстоянии 10 м даст смещение около 17 см.
- Если лазер показывает расхождение, измените положение крайней точки гипотенузы, двигая её по дуге, сохраняя постоянную длину.
- Перепроверьте расстояния сторон. При методе 6-8-10 (кратный 3-4-5) длины должны быть строго 6 м, 8 м и 10 м с допуском не более ±5 мм.
- Проверяйте диагонали при прямоугольной разметке: разница между ними должна быть не более 1 см на каждые 10 м длины.
- Для участков с уклоном учитывайте горизонтальную проекцию длин, иначе произойдёт систематическая ошибка угла.
После корректировки зафиксируйте точки временными кольями и повторно проверьте инструментально. Не начинайте строительство до полной уверенности в геометрической точности разметки.
Особенности разметки прямого угла на наклонной поверхности

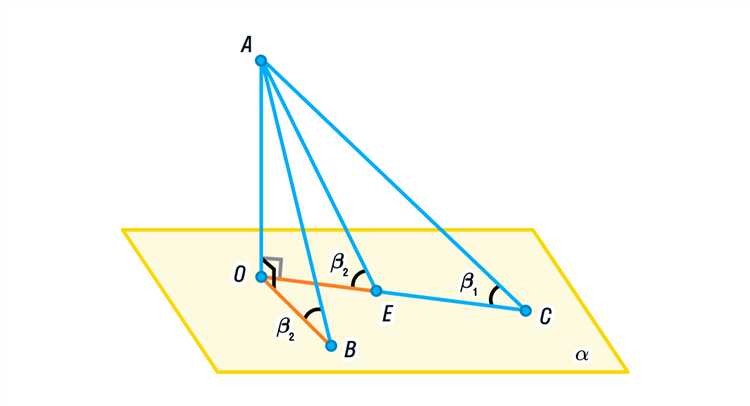

Для точной разметки прямого угла на наклонной поверхности необходимо учитывать угол наклона и возможное искажение линейных размеров при проецировании. Применение стандартного угольника без компенсации приведёт к ошибке, особенно при крутых уклонах.
Первый шаг – определить угол наклона плоскости с помощью цифрового уклономера или нивелира. Это значение критично для дальнейших расчётов.
Далее используется метод прямоугольного треугольника с корректировкой сторон по формуле: горизонтальная проекция катета A вычисляется как A × cos(α), где α – угол наклона. Таким образом обеспечивается точное соблюдение соотношения сторон 3:4:5, но с поправкой на проекцию.
Контроль угла проводят по диагонали, применяя теорему Пифагора. Расстояние между концами двух размеченных отрезков должно соответствовать гипотенузе, вычисленной с учётом проекций: √((A × cos(α))² + B²), где B – вертикальная проекция второго катета.
Фиксация точек разметки осуществляется лазерным уровнем с функцией построения углов, размещённым параллельно наклонной плоскости. При отсутствии лазера применяется водяной уровень для переноса координат.
Нельзя допускать скольжения измерительных инструментов по поверхности. Все измерения должны фиксироваться строго в одной плоскости, иначе угловые ошибки становятся неизбежными.
Частые ошибки при вычислении прямого угла и способы их избежать
Одна из распространённых ошибок – использование рулетки без жёсткой фиксации. При измерении диагоналей или сторон по правилу 3:4:5 даже небольшое смещение ленты приводит к отклонению от 90°. Решение: закрепляйте ноль рулетки гвоздём или струбциной и измеряйте строго по прямой линии.
Часто игнорируется необходимость проверять равенство диагоналей в прямоугольных конструкциях. Даже если углы по правилу треугольника 3:4:5 получены правильно, неровности основания могут исказить результат. Рекомендация: после выверки угла обязательно измеряйте обе диагонали – они должны быть равны с точностью до миллиметра.
Неправильный выбор масштабов при использовании метода 3:4:5 – ещё одна ошибка. Например, применение метров вместо кратных значений (например, 3 м, 4 м, 5 м) на небольших участках снижает точность из-за визуальных погрешностей. Лучшее решение – использовать меньшие, но кратные значения, например, 1.5 м, 2 м, 2.5 м, сохраняя пропорцию.
Игнорирование уровня основания приводит к систематическим ошибкам. Угол может быть точным только на горизонтальной плоскости. Не проверив уровень с помощью строительного нивелира, вы получите искажённую геометрию. Перед разметкой обязательно проверьте горизонталь и при необходимости скорректируйте поверхность.
Применение лазерного уровня без калибровки – частая причина неправильной разметки. Погрешность даже в 1 мм/м приводит к существенным отклонениям на больших длинах. Проверяйте лазер перед началом работ, установите его на устойчивую поверхность и избегайте вибраций во время использования.
Вопрос-ответ:
Можно ли обойтись без специальных инструментов при разметке прямого угла на участке?
Да, можно. Один из самых простых и проверенных способов — это использование так называемого «правила 3-4-5». Оно основано на теореме Пифагора: отмеряете на одной стороне от угла 3 метра, на другой — 4 метра, а расстояние между получившимися точками должно составлять ровно 5 метров. Если всё совпадает, угол прямой. Метод позволяет обойтись без уровней, теодолитов и лазеров.
Чем отличается разметка угла на бумаге от работы на строительной площадке?
На бумаге всё фиксировано и не подвержено внешним факторам — нет неровностей, уклонов, ветра, подвижного грунта. А на участке приходится учитывать рельеф, длину рулетки, точность закрепления шнура, а также человеческий фактор. Даже лёгкое отклонение колышка или неправильный угол зрения могут повлиять на результат. Поэтому на практике важно перепроверять всё несколько раз и не полагаться на одну только визуальную оценку.
Какие ошибки чаще всего допускают при разметке прямого угла?
Самые распространённые ошибки: неточное измерение сторон треугольника, растяжка рулетки по дуге, а не по прямой, смещение начальной точки при фиксации, неправильный выбор базы (если грунт рыхлый — колышки могут двигаться). Также иногда применяют метод 3-4-5 с масштабированием (например, 1,5-2-2,5 м), но делают это без соблюдения пропорций, что приводит к неправильному углу.
А лазерный уровень даёт точный прямой угол?
Современные лазерные уровни с функцией разметки 90° обычно показывают довольно точный угол. Но их точность зависит от качества прибора и от условий: при ярком солнце, неровной поверхности или при сильной вибрации погрешности могут увеличиваться. Лазер помогает быстро определить направление, но для надёжности его лучше комбинировать с другими способами.
Если ошибиться на пару градусов, это вообще критично?
Всё зависит от того, что вы строите. Для беседки или временного навеса пара градусов может и не сыграть роли. Но если идёт речь о фундаменте под дом, гараж или хозяйственное здание, даже небольшой перекос может привести к перекошенным стенам, проблемам с крышей или неправильному распределению нагрузок. Поэтому лучше потратить немного больше времени на точную разметку, чем потом всё переделывать.
