Полупроводниковые приборы, используемые для измерения освещенности, предоставляют точные данные о световых условиях в различных средах. Эти устройства основаны на свойствах полупроводниковых материалов, таких как кремний или арсенид галлия, которые обладают высокой чувствительностью к изменениям уровня освещенности. Основной задачей таких приборов является преобразование света в электрический сигнал, который затем может быть обработан для получения точных измерений.
Фотоэлектрические датчики, являющиеся одним из наиболее распространенных типов полупроводниковых приборов для измерения освещенности, широко применяются в автоматических системах управления освещением и в устройствах, контролирующих уровень освещенности в помещениях. Эти устройства обычно представляют собой фотодиоды, которые генерируют ток при воздействии света. Измерения с их помощью могут быть выполнены с высокой точностью, что позволяет эффективно использовать данные для регулировки освещения в помещениях и на улице.
Важным аспектом выбора полупроводниковых приборов является тип чувствительного материала. Для большинства приложений используют кремниевые фотодиоды, так как они обеспечивают баланс между стоимостью и точностью. Однако для более сложных условий, например, в системах, где необходима высокая точность измерений в широком спектре света, применяются датчики на основе арсенида галлия. Эти устройства обладают более высокой чувствительностью в инфракрасном диапазоне, что делает их идеальными для специфических задач.
Полупроводниковые датчики освещенности отличаются высокой долговечностью и быстрым откликом, что позволяет использовать их в системах, где важна оперативная реакция на изменение освещенности. Эти характеристики делают их незаменимыми для интеграции в современные умные системы освещения, системы мониторинга экологических условий и автоматизированные системы управления энергией.
Выбор фотодиодов для точных измерений освещенности
Одним из важных факторов при выборе является форма спектральной характеристики фотодиода. Для измерений освещенности следует выбирать фотодиоды с характеристиками, максимально близкими к спектральной чувствительности человеческого глаза (функция V(λ)). Это обеспечивает точные результаты в приложениях, требующих оценки видимой освещенности, например, в фотометрии.
Линейность отклика также играет критическую роль. Для измерений, где важна точность при малых и больших уровнях освещенности, предпочтительны фотодиоды с линейной зависимостью тока от интенсивности света. Это исключает искажения в результате изменения яркости освещенности.
Температурная стабильность – еще один немаловажный аспект. Для использования в промышленных и научных приложениях предпочтительны фотодиоды, которые сохраняют свои характеристики в широком диапазоне температур. Фотодиоды с низким коэффициентом температурной зависимости минимизируют погрешности измерений в изменяющихся климатических условиях.
Для более точных измерений освещенности могут быть использованы фотодиоды с высокой квантовой эффективностью и минимальными потерями на обратном токе. Такие приборы обеспечивают более высокий выходной сигнал при одинаковой освещенности и уменьшают шум в измерениях.
Кроме того, стоит учитывать размер активной области фотодиода, поскольку меньшие размеры позволяют снизить паразитные эффекты, такие как пересечение световых пучков или отражения, что делает измерения более точными. Для специализированных приложений, например, в фотометрических и спектрофотометрических системах, может быть необходима настройка фотодиода в соответствии с конкретными требованиями к спектральной области.
Как влияет спектральная чувствительность на результаты измерений
Спектральная чувствительность полупроводниковых приборов напрямую определяет точность и корректность измерений освещенности, особенно в различных спектральных диапазонах. Это свойство характеризует способность сенсора реагировать на световые волны разных длин волн. Если спектральная чувствительность сенсора не соответствует спектральному составу света, то результат измерения может значительно отличаться от реального значения освещенности.
Для эффективных измерений важно учитывать, что стандартные фотодатчики, такие как фотодиоды или фоторезисторы, имеют определенную спектральную характеристику, которая может быть смещена от человеческого восприятия света. Например, сенсоры, оптимизированные для работы в видимом спектре, могут не точно воспринимать инфракрасное или ультрафиолетовое излучение. Это критично при измерении освещенности источников, которые имеют широкий спектр излучения или значительное присутствие вне видимой области.
Современные фотодатчики могут быть настроены на определенные диапазоны длин волн, что позволяет корректировать спектральную чувствительность. Однако важно понимать, что универсальные приборы для измерения освещенности не всегда могут корректно учитывать все компоненты спектра. В таких случаях рекомендуется использовать специализированные устройства с заданной спектральной характеристикой, которая соответствует конкретному типу света, например, для солнечного спектра или для источников с высокой долей инфракрасного излучения.
Существенным моментом является также использование фильтров, которые могут корректировать спектральную чувствительность прибора в зависимости от условий измерений. Применение фильтров с учетом нужд задачи позволяет минимизировать погрешности, возникающие из-за несоответствия спектральной чувствительности прибора спектру источника света.
При выборе фотодатчиков и оборудования для измерения освещенности необходимо тщательно анализировать спектральную чувствительность и соответствие диапазонов спектра источников света. Использование приборов с неверной спектральной характеристикой может привести к значительным погрешностям, особенно при работе с источниками света, излучающими в узких или специфических спектральных диапазонах.
Калибровка фотодатчиков для домашних и промышленных нужд
Калибровка фотодатчиков необходима для точного измерения уровня освещенности, что особенно важно как в бытовых условиях, так и в промышленности. Процесс калибровки зависит от типа фотодатчика, используемого в конкретной области применения, и должен учитывать различные факторы, такие как спектральная чувствительность, угловая зависимость и температура окружающей среды.
Для бытового использования достаточно простых методов калибровки. Простейший способ заключается в сравнении показаний фотодатчика с эталонным источником света, чье излучение известно и стабильно. Например, можно использовать стандартные лампы накаливания или светодиоды с фиксированной яркостью. Измерение проводится в стабильных условиях, где нет значительных колебаний температуры или влажности. Рекомендуется также учитывать расстояние до источника света, так как оно влияет на результаты.
Для промышленных приложений калибровка требует более высоких стандартов точности. Здесь используются специализированные приборы, такие как спектрофотометры и радиометры, которые позволяют провести точную настройку фотодатчиков по спектральной чувствительности. Также в промышленности важно калибровать датчики в условиях реального освещения, что требует применения световых камер или фотометрических установок с контролируемыми условиями освещенности. Эти приборы способны учитывать различие в спектре освещенности, что критично для точных измерений в таких областях, как контроль качества продукции, освещенность в помещениях и экологии.
Особое внимание стоит уделить калибровке фотодатчиков в условиях низкой освещенности. Для этого используют источники света с низкой яркостью или высокоэффективные светодиоды, которые моделируют типичные условия работы в помещении с переменным освещением. Кроме того, для обеспечения долгосрочной стабильности показателей фотодатчиков рекомендуется периодически проверять их точность в течение эксплуатации, поскольку датчики могут со временем терять свою чувствительность.
Для улучшения точности измерений и уменьшения погрешностей можно использовать программное обеспечение для автоматической корректировки данных, полученных с фотодатчиков. Программы могут анализировать показания в реальном времени и автоматически компенсировать отклонения, вызванные изменением внешних условий, таких как температура или влажность.
Таким образом, калибровка фотодатчиков играет важную роль в обеспечении точных измерений как в быту, так и на производстве. Регулярная настройка и использование высококачественных эталонных приборов позволяет достичь нужной точности и избежать ошибок в процессе работы с фотодатчиками.
Сравнение фототранзисторов и фотодиодов в устройствах измерения света
Фототранзисторы и фотодиоды – два основных типа полупроводниковых приборов, используемых для измерения уровня освещенности. Оба компонента выполняют функцию преобразования света в электрический сигнал, но они отличаются по принципу работы и характеристикам, что влияет на их выбор для различных приложений.
Фотодиоды работают на основе явления фотогенерации, при котором фотон возбуждает носители заряда в полупроводниковом материале. Это приводит к образованию тока, пропорционального интенсивности света. В фотодиодах скорость реакции на изменение освещенности зависит от времени восстановления и емкости перехода. Преимуществом фотодиодов является высокая точность и стабильность, а также возможность работы при низких уровнях освещенности. Однако они требуют более высоких напряжений для работы, что может увеличить сложность схемы и потребление энергии.
Фототранзисторы, в свою очередь, представляют собой транзисторы с фоточувствительным переходом. Они не только генерируют ток, но и усиливают его, что позволяет использовать их в устройствах с низким уровнем сигнала. Это делает фототранзисторы более чувствительными и подходящими для работы с большими диапазонами освещенности. Однако их скорость реакции и линейность сигнала ограничены, что может быть недостатком для точных измерений в условиях переменного освещения.
Фотодиоды более подходят для высокоточечных измерений в условиях стабильного освещения, например, в спектрофотометрах или фотометрах, где важна высокая линейность и точность. В то же время фототранзисторы лучше применяются в устройствах, где важен широкий диапазон измеряемых уровней освещенности, таких как системы автоматического управления освещением или в устройствах для измерения яркости экрана.
Важно учитывать, что фотодиоды требуют использования дополнительной схемы для усиления сигнала, в то время как фототранзисторы могут работать с усилением прямо внутри устройства, что упрощает конструкцию. В итоге выбор между этими приборами зависит от специфики задачи: для точных измерений в низких освещениях лучше использовать фотодиоды, для более широких диапазонов и высокой чувствительности – фототранзисторы.
Решение проблем с шумами при использовании полупроводниковых приборов
Шумы в полупроводниковых приборах могут возникать по разным причинам, включая флуктуации тока, влияние внешних электромагнитных полей и температурные колебания. Чтобы снизить эти шумы, следует принимать во внимание следующие рекомендации:
- Использование фильтрации сигнала. Применение активных или пассивных фильтров позволяет эффективно устранять высокочастотные помехи, которые могут повлиять на точность измерений. Например, RC-фильтры с низким срезом для подавления высокочастотного шума.
- Температурная стабилизация. Колебания температуры могут значительно повлиять на стабильность работы полупроводниковых приборов. Для минимизации термических шумов следует использовать системы охлаждения и термостатирования, чтобы поддерживать стабильную рабочую температуру.
- Экранирование. Для защиты от внешних электромагнитных помех можно использовать металлические экраны. Важно правильно заземлить оборудование, чтобы избежать индукции шумов через проводники.
- Минимизация длин проводников. Короткие проводники снижают вероятность возникновения индуктивных помех, что напрямую влияет на уменьшение шумов. Рекомендуется использовать симметричные соединения и экранированные кабели.
- Использование диодов с низким уровнем шума. Выбор подходящих полупроводниковых материалов, таких как кремний с низким уровнем шума или арсенид галлия, позволяет снизить фоновый шум.
- Использование стабилизированных источников питания. Постоянные колебания в источниках питания могут создавать дополнительные шумы. Для обеспечения стабильности работы приборов рекомендуется использовать линейные или импульсные стабилизаторы с низким уровнем шума.
- Внедрение схем с активным подавлением шума. Применение схем с использованием оперативных усилителей, которые специально спроектированы для подавления нежелательных сигналов, может значительно улучшить качество измерений.
Каждое из этих решений требует внимательного подхода и учета особенностей конкретного устройства и условий эксплуатации. Важно сочетать несколько методов для получения наилучшего результата, минимизируя влияние шумов на точность и стабильность показаний полупроводниковых приборов для измерения освещенности.
Применение полупроводниковых сенсоров в различных областях освещения
Полупроводниковые сенсоры освещенности, такие как фотодиоды, фототранзисторы и фотосенсоры на базе кремния, нашли широкое применение в самых разных областях. Эти устройства используют световую энергию для создания электрических сигналов, что делает их незаменимыми в системах управления освещением, а также в автоматизации различных процессов.
Уличное освещение. Полупроводниковые сенсоры используются для автоматической регулировки интенсивности уличных фонарей в зависимости от уровня окружающего освещенности. Такие системы помогают сэкономить электроэнергию, включив освещение только при недостаточной освещенности, и автоматически отключая его при наступлении дня. На основе данных, полученных с сенсоров, управление освещением может быть выполнено с высокой точностью, что увеличивает срок службы ламп и снижает затраты на электроэнергию.
Интеллектуальные здания. В современных «умных» зданиях полупроводниковые сенсоры интегрируются в системы управления освещением. Сенсоры измеряют освещенность в помещениях и корректируют яркость ламп, обеспечивая комфортную атмосферу для людей и экономию ресурсов. Использование таких сенсоров способствует снижению затрат на электроэнергию и продлению срока службы освещающих устройств.
Сельское хозяйство. В агропромышленном комплексе полупроводниковые сенсоры используются для мониторинга уровня освещенности в теплицах и оранжереях. Это позволяет оптимизировать условия для роста растений, регулируя искусственное освещение в зависимости от времени суток и сезонных изменений. Интеграция сенсоров в автоматические системы освещения значительно повышает урожайность и сокращает потребление электроэнергии.
Освещение в транспортных средствах. В автомобилях и других транспортных средствах сенсоры освещенности помогают регулировать яркость фар в зависимости от внешней освещенности. Такие устройства обеспечивают безопасность, гарантируя оптимальное освещение в ночное время и предотвращая ослепление других водителей. Кроме того, сенсоры могут быть частью системы автоматического включения фар при недостаточной освещенности.
Медицинские и научные исследования. В медицинских приборах, таких как оптические сенсоры для диагностики, фотодиоды используются для точного измерения уровня освещенности в различных процедурах. В научных исследованиях полупроводниковые сенсоры необходимы для контроля освещенности в лабораториях и при работе с чувствительными к свету материалами, такими как фотоэлектрические элементы или жидкокристаллические дисплеи.
Использование полупроводниковых сенсоров в освещении значительно улучшает точность управления освещением, повышая энергоэффективность и комфорт в различных сферах жизни. С развитием технологий эти устройства становятся всё более доступными и точными, открывая новые возможности для инновационных решений в области освещения.
Вопрос-ответ:
Что такое полупроводниковые приборы для измерения освещенности и как они работают?
Полупроводниковые приборы для измерения освещенности, как правило, основаны на фотосенсорах, которые преобразуют световое излучение в электрический сигнал. Когда свет попадает на чувствительный элемент, например, на фотодиод или фоторезистор, он изменяет его электрические характеристики (например, сопротивление или ток). Эти изменения затем используются для измерения уровня освещенности в окружающей среде. Такие приборы часто применяются в системах автоматического управления освещением, мониторинге условий в помещениях и наружных установках.
Какие преимущества и недостатки у полупроводниковых приборов для измерения освещенности?
Преимущества таких приборов включают высокую точность, быстрый отклик и компактность. Они могут работать в широком диапазоне освещенности и обеспечивают стабильную работу при изменении температурных условий. Недостатки могут включать зависимость от качества материалов и технологических особенностей, что может влиять на долговечность и точность измерений в долгосрочной перспективе. Также, некоторые устройства требуют калибровки для точных показателей в специфичных условиях.
Какие виды полупроводниковых сенсоров применяются для измерения освещенности?

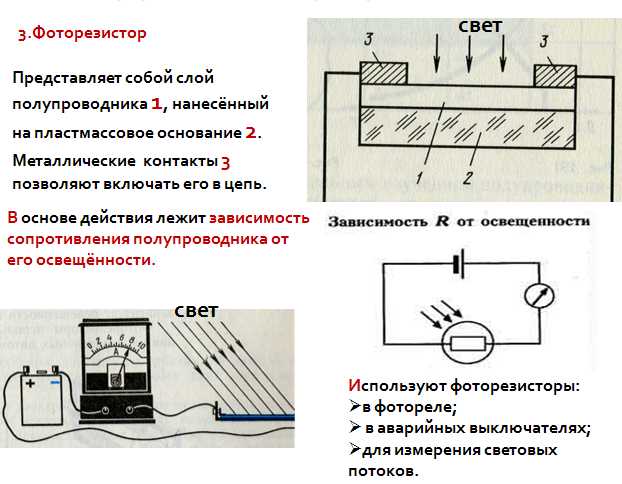

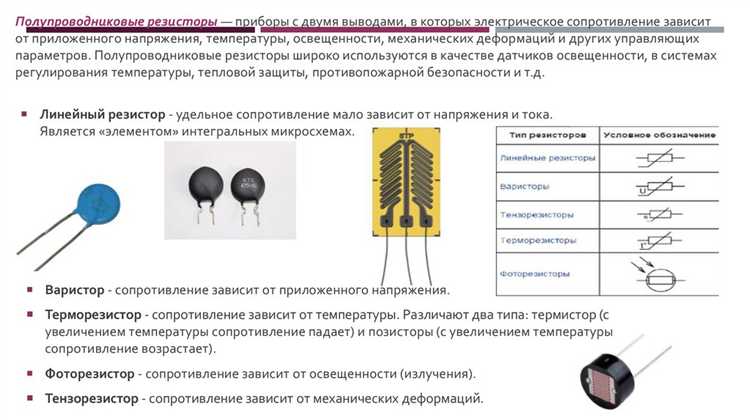

Для измерения освещенности могут использоваться различные типы полупроводниковых сенсоров. Наиболее популярными являются фоторезисторы, фотодиоды и фототранзисторы. Фоторезисторы имеют зависимость сопротивления от интенсивности света, фотодиоды преобразуют свет в электрический ток, а фототранзисторы используют изменения в потоке тока для измерения освещенности. Каждый тип сенсора имеет свои особенности и применяется в зависимости от точности измерений и условий эксплуатации.
Как выбрать полупроводниковый прибор для измерения освещенности в зависимости от потребностей?
При выборе полупроводникового прибора для измерения освещенности важно учитывать несколько факторов. Во-первых, нужно определить диапазон измеряемых уровней освещенности, так как различные приборы могут быть чувствительными к различным диапазонам. Во-вторых, стоит обратить внимание на точность измерений: для критически важных приложений может потребоваться более высокоточный прибор. Также необходимо учитывать условия эксплуатации, такие как температура и влажность, которые могут повлиять на работу сенсора. Для мобильных устройств или компактных систем можно выбирать более маленькие и энергоэффективные сенсоры, такие как фотодиоды.
