Современные электрические сети функционируют под постоянной нагрузкой, которая нередко приближается к предельной. При превышении допустимого тока возникает риск перегрева кабелей, разрушения изоляции и выхода из строя оборудования. Чтобы предотвратить эти последствия, в цепи вводятся устройства, реагирующие на превышение тока с точностью до долей секунды.
Автоматические выключатели являются основным элементом защиты. Они отключают питание при достижении установленного порога тока. Для жилых объектов обычно применяются автоматы на 10–25 А, тогда как в промышленности используются модели до 1250 А. Выбор осуществляется на основе расчётной нагрузки и типа защищаемой линии.
Плавкие предохранители эффективны в условиях, где требуется однократная, но быстрая реакция. Они подходят для цепей с малой вероятностью повторных перегрузок, таких как освещение или резервные линии. При разрушении токопроводящего элемента требуется ручная замена.
Для защиты от длительных перегрузок применяются реле тока и тепловые реле. Первые срабатывают по мгновенному превышению заданного значения, вторые – по нагреву биметаллической пластины. Их использование актуально для электродвигателей, насосов и компрессоров, где важно учитывать инерционность нагрузки.
На объектах с высокой степенью автоматизации устанавливаются многофункциональные защитные устройства, совмещающие функции контроля тока, напряжения, частоты и последовательности фаз. Они обеспечивают комплексную диагностику состояния сети и позволяют оперативно реагировать на любые отклонения от нормы.
Как работают автоматические выключатели и в чём их отличие от предохранителей
Автоматический выключатель представляет собой электромеханическое устройство, предназначенное для мгновенного отключения цепи при перегрузке или коротком замыкании. Основные компоненты – тепловой и электромагнитный расцепители. Тепловой реагирует на длительное превышение тока, электромагнитный – на резкий скачок тока, характерный для короткого замыкания.
- Тепловой расцепитель работает за счёт биметаллической пластины, которая изгибается при нагреве от превышенного тока. После достижения критической температуры происходит размыкание цепи.
- Электромагнитный расцепитель срабатывает мгновенно: сильный ток вызывает движение якоря соленоида, который механически отключает цепь.
- Отключение не приводит к повреждению устройства – автомат можно повторно включить вручную после устранения причины аварии.
Предохранитель – это одноразовый элемент, содержащий плавкую вставку. При превышении номинального тока она расплавляется, прерывая цепь. После срабатывания его необходимо заменить, что неудобно при частых срабатываниях.
- Предохранители не имеют селективности: отключается ближайший к нагрузке элемент без учёта иерархии системы.
- Автоматические выключатели могут быть подобраны по характеристике срабатывания (тип B, C, D), обеспечивая точную настройку под конкретную нагрузку.
- Современные автоматы обеспечивают защиту не только от перегрузки и КЗ, но и от дуговых замыканий при использовании дополнительных модулей.
Рекомендации: при проектировании домашней сети предпочтительнее использовать автоматические выключатели с номиналом, соответствующим сечению провода и характеру нагрузки. Предохранители целесообразны в маломощных устройствах с ограниченным доступом к электросети, где не требуется автоматический возврат в работу.
Подбор номинала автоматического выключателя для квартиры или частного дома

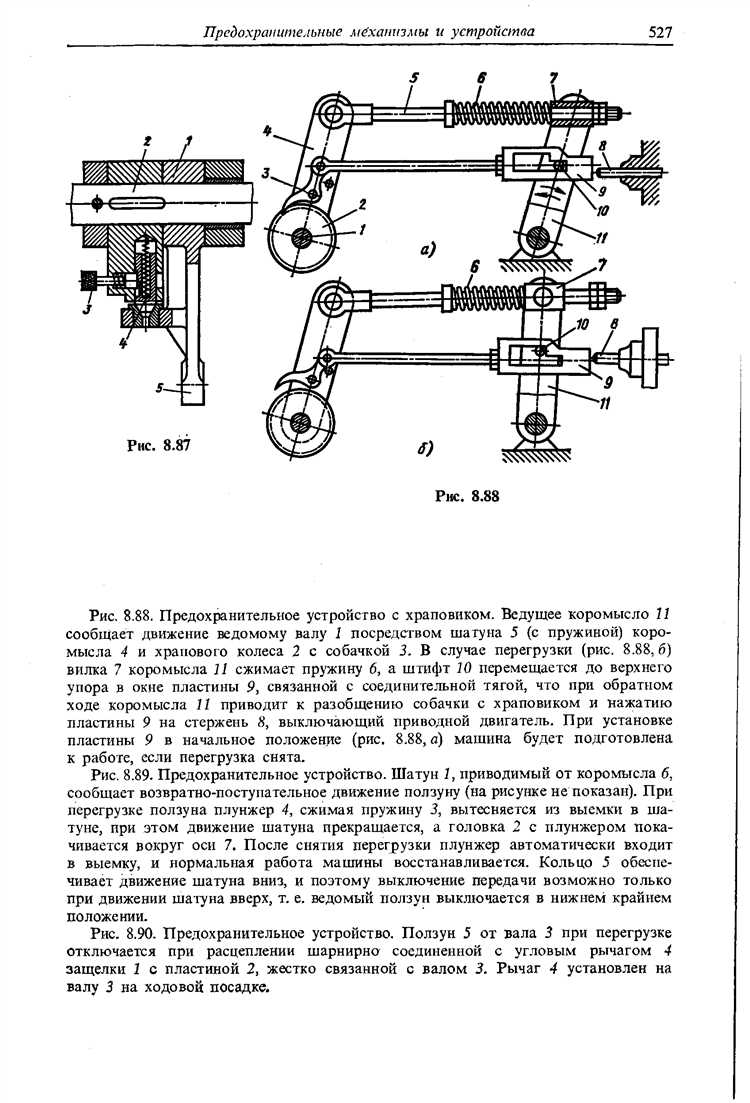

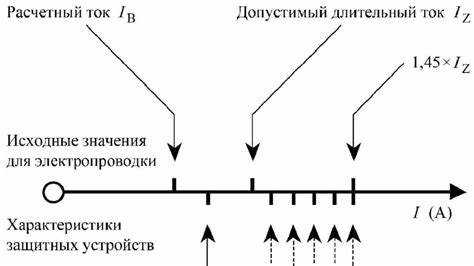

Номинал автоматического выключателя должен соответствовать максимально допустимому току нагрузки и характеристикам кабеля. Неправильный выбор приводит либо к частым срабатываниям, либо к перегреву проводки.
- Для линий освещения в квартирах, где используется медный кабель сечением 1,5 мм², устанавливают автоматы на 10 А. Такой ток безопасен для данного сечения и достаточен для подключения до 2,2 кВт нагрузки.
- Для розеточных групп с кабелем 2,5 мм² используют автомат на 16 А. Это оптимально для подключения бытовой техники общей мощностью до 3,5 кВт.
- Для отдельных мощных потребителей – бойлера, духового шкафа, варочной панели – номинал подбирается индивидуально: например, варочная панель мощностью 7 кВт при напряжении 220 В требует автомата на 32 А и кабеля 6 мм².
Важно учитывать не только номинальную мощность, но и длительность нагрузки. Если предполагается длительное использование на максимальной мощности, необходимо закладывать запас в 10–15% по току и подбирать кабель соответствующего сечения.
Номинал автомата не должен превышать ток, который способен выдерживать кабель. Например, кабель 2,5 мм² не допускается защищать автоматом на 25 А, даже если нагрузка позволяет: в случае короткого замыкания провод может не выдержать.
- Рассчитать суммарную мощность нагрузки на каждую линию.
- Определить ток нагрузки по формуле: I = P / (U × cos φ), где P – мощность в ваттах, U – напряжение (обычно 220 В), cos φ ≈ 1 для бытовых приборов.
- Выбрать кабель по току нагрузки с учетом прокладки и длины линии.
- Выбрать автомат по току, не превышающему допустимый ток для выбранного кабеля.
Для частного дома актуально деление на отдельные линии: освещение, розетки, кухня, отопление, наружные постройки. Это повышает надежность и упрощает поиск неисправностей. Каждая линия защищается индивидуальным автоматом, подобранным с учетом вышеуказанных принципов.
Когда необходимо устанавливать УЗО совместно с автоматами
Установка УЗО совместно с автоматическими выключателями обязательна в ситуациях, когда требуется защита не только от сверхтоков, но и от утечек тока на землю. Автомат защищает проводку от коротких замыканий и перегрузок, а УЗО – от поражения электрическим током при повреждении изоляции или прикосновении к токоведущим частям.
Обязательные случаи установки:
– В ванных комнатах, кухнях и других помещениях с повышенной влажностью. Здесь вероятность утечки тока возрастает, и УЗО с током утечки не выше 30 мА снижает риск поражения человека.
– При подключении розеточных групп, особенно в детских учреждениях, школах и жилых зонах. Нормы ПУЭ предписывают использование УЗО для всех розеток в жилых зданиях.
– При наличии электроплит, стиральных машин, водонагревателей и другой техники с металлическим корпусом. Утечка через повреждённую изоляцию может привести к поражению током без срабатывания автомата, если сила тока недостаточна для отключения.
– В распределительных щитах загородных домов, где отсутствует заземление типа TN-S. В таких случаях УЗО компенсирует недостаток системной защиты и становится критически важным элементом.
Важно: автоматический выключатель не заменяет УЗО. Для эффективной защиты рекомендуется сначала установить автомат по току, соответствующий нагрузке (например, 16 А для розеточной группы), а после него – УЗО с номиналом не ниже номинала автомата, но с током утечки 30 мА.
Установка УЗО без автомата недопустима: устройство не защищает от коротких замыканий и перегрузок, что может привести к пожару. Только совместное применение обеспечивает комплексную защиту проводки, оборудования и жизни человека.
Роль реле напряжения в защите бытовой техники от скачков и перегрузок
Реле напряжения отслеживает параметры сети в реальном времени и мгновенно отключает нагрузку при выходе напряжения за допустимые пределы. Для большинства моделей пороговые значения устанавливаются в диапазоне от 180 до 250 В. В случае отклонения напряжения от нормы устройство размыкает цепь за 0,02–0,1 секунды, предотвращая повреждение чувствительной электроники.
Особенно актуальна установка реле в домах с нестабильной электросетью, где наблюдаются частые колебания напряжения, вызванные изношенной инфраструктурой или перегрузками в пиковые часы. При возвращении напряжения в норму реле автоматически восстанавливает питание после задержки в 5–10 секунд, что исключает повторные скачки.
Для холодильников, кондиционеров и газовых котлов рекомендуется выбирать реле с функцией задержки включения, защищающей компрессоры от пусковых перегрузок. Модели с цифровой индикацией позволяют точно отслеживать текущие параметры сети и настраивать индивидуальные пределы отключения.
Установка реле должна осуществляться на вводе в распределительный щит квартиры или дома. Для защиты отдельных приборов можно использовать розеточные модели. При выборе важно учитывать максимальный ток нагрузки – он должен соответствовать суммарной мощности подключаемых устройств с запасом минимум 20%.
Эффективность реле напряжения подтверждена снижением количества выходов из строя бытовой техники, особенно в регионах с частыми аварийными отключениями. Устройство окупается после предотвращения первой серьезной поломки.
Как выбрать ограничитель мощности для временного ограничения нагрузки
Оцените способ управления. Модели с электромеханическим отключением надежны, но не обеспечивают гибкой настройки. Электронные ограничители позволяют задавать порог срабатывания с точностью до 0,1 кВт и задавать временные интервалы, например, ограничение на 2 часа в сутки.
Проверьте наличие функции автоперезапуска. Это важно при кратковременных перегрузках. Без этой опции потребуется ручной перезапуск после каждого отключения, что неудобно в автоматизированных системах.
Убедитесь в совместимости с типом нагрузки. Для индукционных нагрузок, например, компрессоров или насосов, требуется модель с запасом по пусковому току – минимум в 2,5 раза выше номинального.
Обратите внимание на способ монтажа. Ограничители для DIN-рейки удобны для установки в распределительный щит, а устройства в корпусе – для временного подключения вне щитового оборудования.
Для систем с удаленным управлением предпочтительны модели с интерфейсом RS-485 или поддержкой Modbus. Это позволяет интегрировать ограничитель в общую систему диспетчеризации.
Проверьте рабочий диапазон температур. В условиях неотапливаемых помещений выбирайте устройства, рассчитанные на работу при -25…+50 °C.
Наконец, учитывайте наличие сертификатов соответствия. Для подключения к электросетям общего пользования допустимы только модели, прошедшие сертификацию по ГОСТ Р и ПУЭ.

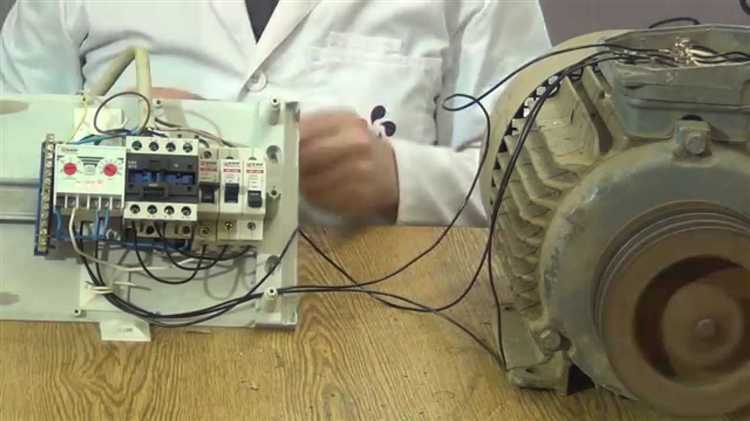

Использование контакторов для управления нагрузкой и защиты цепи
Контакторы применяются для дистанционного включения и отключения электрических цепей с нагрузками до 1000 А, что обеспечивает защиту оборудования от перегрузок и коротких замыканий при интеграции с соответствующими устройствами защиты. Их конструкция предусматривает быстродействующие электромагнитные механизмы, способные выдерживать многократные коммутационные циклы без снижения надежности.
В системах управления нагрузкой контакторы используют совместно с тепловыми реле или электронными модулями контроля тока. При превышении заданного предела тока тепловое реле размыкает цепь управления, отключая контактор и предотвращая перегрев проводки и повреждение оборудования. Оптимальным выбором является сочетание контактора с тепловым реле, подобранным по номинальному току нагрузки с запасом не более 10-15%, что обеспечивает точность срабатывания без ложных отключений.
Для повышения безопасности и снижения времени отключения рекомендуется использовать контакторы с двойным разрывом в каждой фазе, что минимизирует риск дугового пробоя при коммутации высоких нагрузок. В промышленности применяются контакторы с классом изоляции не ниже F и контактами, покрытыми сплавами с высоким ресурсом переключений, например, серебро-кадмий или серебро-олово.
При проектировании схем управления нагрузкой важно предусмотреть контроль состояния контактора через дополнительные вспомогательные контакты. Они позволяют реализовать защиту от повторного включения при аварийных ситуациях и интеграцию с системами автоматизации, обеспечивая мониторинг и дистанционное управление.
Использование контакторов в сочетании с защитными устройствами значительно снижает риск выхода из строя электросети из-за перегрузок, упрощает обслуживание и повышает надежность эксплуатации. Рекомендуется применять контакторы с техническими характеристиками, соответствующими реальным условиям нагрузки, избегая неоправданного завышения номиналов, чтобы обеспечить стабильное и эффективное управление электрической цепью.
Нужен ли дополнительный модуль защиты при подключении генератора
При подключении генератора к электросети возникает риск повреждения оборудования и возникновения аварийных ситуаций из-за нестабильных параметров напряжения и перегрузок. Стандартные защитные устройства, встроенные в генератор, часто рассчитаны на базовые условия эксплуатации и не учитывают особенности конкретной нагрузки и схемы подключения.
Рекомендуется установка отдельного модуля защиты, который обеспечивает контроль по току, напряжению и частоте. Например, устройства с функцией автоматического отключения при превышении допустимого тока (обычно свыше 110% номинала) предотвращают перегрев кабелей и оборудования. Модуль с контролем уровня напряжения защищает от перенапряжений и просадок, часто возникающих при переключениях нагрузки генератора.
При использовании генераторов с автоматическим запуском целесообразно внедрять реле контроля фаз и частоты, чтобы избежать синхронизации с основной сетью при неправильных параметрах, что может привести к повреждению генератора и подключённого оборудования. Также дополнительный модуль защиты может включать фильтрацию гармоник и импульсных помех, характерных для дизель- или бензогенераторов.
Подключение генератора без отдельного защитного модуля увеличивает риск выхода из строя автоматических выключателей и снижает срок службы электроустановки. В проектах с мощностью генератора свыше 5 кВт установка специализированного защитного оборудования обязательна для соответствия нормам ПУЭ и ГОСТ.
Итог: дополнительный модуль защиты при подключении генератора необходим для повышения надёжности, предотвращения аварий и соблюдения нормативных требований. Его подбор должен основываться на параметрах генератора, характеристиках нагрузки и особенностях электросети.
Ошибки при установке устройств защиты, приводящие к срабатыванию без перегрузки
Частая причина ложных срабатываний устройств защиты – неправильный выбор уставок тока. Если уставка ниже реальной нагрузки, защита сработает при нормальной работе. Рекомендуется устанавливать уставки с запасом минимум 25-30% выше максимального рабочего тока.
Неверное подключение устройства, например, нарушение полярности или неправильное подключение датчиков тока, ведет к некорректным сигналам и преждевременному срабатыванию. Необходимо строго соблюдать схемы подключения и проверять правильность монтажа до ввода в эксплуатацию.
Использование устройств защиты с неподходящим временем срабатывания приводит к срабатываниям при кратковременных пиковых нагрузках, которые не создают реальной угрозы. Следует выбирать устройства с задержкой отключения, соответствующей характеристикам электросети и нагрузок.
Наличие паразитных токов утечки, вызванных неисправностями или неправильной изоляцией, может активировать защиту без реальной перегрузки. Рекомендуется проводить регулярные измерения сопротивления изоляции и устранять выявленные дефекты.
Ошибки в расчетах сечения кабеля и номинала устройства защиты также приводят к несоответствию между параметрами сети и характеристиками защитного оборудования. Расчеты должны выполняться с учетом всех факторов – длины линии, материала проводника, условий эксплуатации.
Недостаток технического обслуживания и проверки устройств защиты вызывает накопление ошибок калибровки и срабатываний. Плановые проверки и тестирование функционала устройств предотвращают ложные срабатывания и продлевают срок службы оборудования.
Вопрос-ответ:
Какие основные типы устройств применяются для защиты электросети от перегрузок?
Для защиты электросети от перегрузок обычно используют автоматические выключатели, предохранители и устройства защиты от токов перегрузки. Автоматические выключатели отключают цепь при превышении заданного тока, предохранители работают по принципу плавления проволочки при избыточном токе, а современные устройства защиты могут контролировать и отключать питание при длительном повышении нагрузки.
Как правильно выбрать устройство защиты для бытовой электросети?
Выбор зависит от нескольких параметров: мощности нагрузки, типа электропроводки и особенностей электроприборов. Важно подобрать устройство с током срабатывания немного выше рабочего тока нагрузки, чтобы оно не срабатывало при обычной работе, но быстро реагировало на перегрузки. Для дома чаще всего подходят автоматические выключатели с номинальным током, соответствующим суммарной мощности подключенных приборов.
Почему нельзя использовать предохранители старого образца для защиты современной электросети?
Предохранители старого типа имеют ограниченный ресурс и не всегда обеспечивают необходимую точность срабатывания при перегрузках. Они часто требуют замены после срабатывания, что неудобно и может привести к задержкам в восстановлении питания. Современные автоматические устройства обеспечивают более надежную и быструю защиту, а также удобство эксплуатации благодаря возможности быстрого повторного включения.
Что происходит в электросети при перегрузке и как устройство защиты реагирует на это?
При перегрузке ток в сети превышает допустимый уровень, что приводит к нагреву проводов и риску повреждения оборудования или пожара. Устройства защиты фиксируют превышение тока и отключают цепь, прерывая подачу электричества. Это позволяет предотвратить повреждения и обеспечить безопасность системы.
Можно ли самостоятельно установить устройство защиты от перегрузок или лучше обратиться к специалисту?
Установка устройств защиты требует знания электробезопасности и понимания схемы электропроводки. Неправильное подключение может привести к отказу в работе или даже к аварийным ситуациям. Поэтому рекомендуется доверить монтаж квалифицированному электрику, который обеспечит правильный выбор и корректное подключение устройства.
