Магнитное поле, создаваемое постоянным магнитом в состоянии покоя, представляет собой векторное поле, которое не изменяется во времени при отсутствии движения магнита или внешних воздействий. Его форма определяется распределением магнитного момента в материале и может быть измерена с помощью датчиков Холла или магнитометров с чувствительностью до долей микротесла.
Для точного моделирования поля важно учитывать геометрию магнита и свойства используемого материала, в частности коэрцитивную силу и остаточную индукцию. Распределение силовых линий всегда выходит из северного полюса и входит в южный, образуя замкнутые контуры, что следует учитывать при размещении магнитов в конструкциях.
Практические рекомендации включают необходимость минимизации влияния внешних магнитных помех и температурных колебаний, способных изменять магнитное поле. Для стабильных измерений рекомендуется использовать ферромагнитные экраны и держать магнит в статичном положении. Это позволит обеспечить воспроизводимость данных и точность расчётов при инженерных применениях.
Как определить направление магнитных линий вокруг магнита

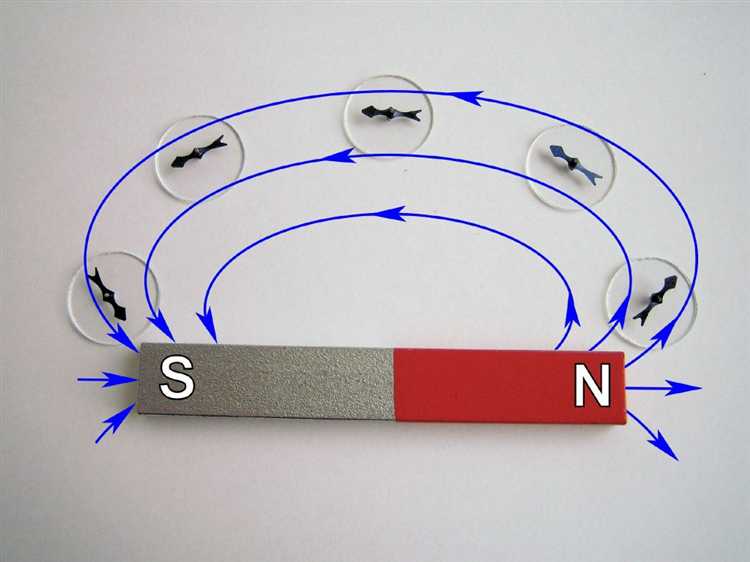

Направление магнитных линий определяется по движению северного полюса компаса, помещённого в поле магнита. Линии выходят из северного полюса магнита и входят в южный. Для точного определения расположите компас на разных точках вокруг магнита, фиксируя направление стрелки. Это позволит построить картину магнитного поля с учётом изгибов и локальных отклонений.
Метод визуализации с помощью железных опилок эффективен для наглядного выявления направлений. Опилки размещают на плоской поверхности над магнитом, после чего они выстраиваются вдоль линий поля, повторяя траекторию от северного к южному полюсу.
Важно учитывать, что магнитные линии – условная модель. Они не пересекаются и создают непрерывные замкнутые контуры, проходящие внутри магнита. Внешне направление линии соответствует движению от северного к южному полюсу, внутри магнита – наоборот.
При использовании прибора Гаусса можно измерять вектор магнитной индукции, что позволяет уточнить направление и интенсивность поля в конкретной точке. Совмещение данных с компасом и визуализацией опилками обеспечивает точное картографирование магнитного поля.
Методы визуализации магнитного поля с помощью железных опилок
Железные опилки применяются для наглядного выявления линий магнитного поля вокруг неподвижного магнита. Для получения точных и отчетливых изображений важно соблюдать последовательность и учитывать физические особенности процесса.
- Подготовка поверхности: Используйте лист бумаги или тонкий картон. На него аккуратно высыпьте равномерный слой мелких железных опилок, толщиной не более 1–2 мм. Толстый слой ухудшает детализацию, а слишком тонкий может не показать линии поля.
- Размещение магнита: Поместите постоянный магнит под или над листом с опилками. При расположении сверху опилки можно слегка встряхнуть для равномерного распределения, избегая скоплений и пропусков.
- Метод легкой вибрации: Для четкого формирования линий поля аккуратно покачайте или постучите по поверхности с опилками. Опилки под влиянием магнитных сил займут устойчивые положения вдоль магнитных силовых линий.
- Использование различного размера опилок: Мелкие частицы (размером около 0,1 мм) дают более детализированную картину, тогда как крупные позволяют быстро получить общую картину распределения поля.
- Освещение и контраст: Равномерное рассеянное освещение улучшает видимость линий. Используйте белую или светлую подложку для контраста с темными опилками.
Для сохранения результата можно аккуратно перенести опилки на прозрачную пленку, закрепив их фиксатором. Такой подход позволяет анализировать поле без нарушения структуры линий.
Измерение силы магнитного поля в разных точках пространства
Для количественной оценки магнитного поля используют магнитометр или гауссметр, измеряющий индукцию поля в теслах (Тл) или гауссах (Гс). Измерения проводят в нескольких точках, расположенных на фиксированных расстояниях от магнита, чтобы построить распределение величины поля.
Рекомендуется размещать датчик прибора по оси симметрии магнита, а также в радиальном направлении для оценки неоднородности поля. Каждая точка измерения фиксируется с точностью до миллиметра, чтобы обеспечить воспроизводимость данных.
При исследовании поля необходимо учитывать влияние металлических и магнитных предметов вблизи, способных искажать результаты. Для минимизации помех измерения проводят в экранированной или свободной от посторонних объектов зоне.
Значения магнитной индукции вблизи полюсов постоянного магнита достигают порядка 0,1–0,3 Тл, а на расстоянии 10 см от поверхности снижаются до 0,005–0,01 Тл. Для построения точной карты поля рекомендуется делать замеры через равные интервалы, например, каждые 1 см в радиальном направлении и каждые 2 см по оси магнита.
Для анализа данных используют графики зависимости магнитной индукции от координат, что позволяет выявить зоны максимальной концентрации силовых линий и оценить градиенты поля.
Влияние формы магнита на распределение магнитного поля
Форма магнита существенно определяет конфигурацию и интенсивность магнитного поля вокруг него. Магниты с прямоугольной или призматической формой создают концентрированные области с высокой плотностью магнитных силовых линий на торцах, что приводит к резким градиентам поля. В цилиндрических магнитах поле распределяется более равномерно по поверхности, однако его максимальная величина у торцов ниже, чем у прямоугольных аналогов того же объема.
Плоские магнитные пластины генерируют магнитное поле с сильной направленностью перпендикулярно поверхности, при этом по краям наблюдаются локальные усиления поля за счет эффекта концентрации силовых линий. Магниты с острыми углами создают локальные точки с повышенной интенсивностью поля, что может быть использовано для точечного воздействия в магнитных сенсорах или сборе магнитных частиц.
При проектировании устройств с магнитами важно учитывать, что увеличенная площадь поверхности магнита не всегда приводит к пропорциональному увеличению магнитного поля в зоне интереса. Оптимальная форма подбирается исходя из задачи: для создания однородного поля лучше использовать кольцевые или цилиндрические магниты, а для фокусирования – призматические или клиновидные конструкции.
Для моделирования распределения поля рекомендуется применять численные методы, такие как метод конечных элементов (FEM), что позволяет точно оценить влияние геометрии на локальные характеристики поля и минимизировать потери магнитной энергии за счет оптимизации формы.
Практическое использование характеристик магнитного поля в быту
Магниты и их поля применяются для крепления предметов на металлических поверхностях: холодильниках, шкафах, магнитных досках. Сила сцепления зависит от материала и площади контакта. Рекомендуется использовать неодимовые магниты с силой удержания от 1 кг для надежного крепления кухонных инструментов или ключей.
Фильтрация воды с помощью магнитных систем снижает образование накипи. Магнитное поле изменяет структуру солевых кристаллов, что уменьшает их оседание на поверхностях бытовых приборов. Установка магнитных фильтров перед водонагревателями увеличивает срок их службы.
Магнитотерапия в домашних условиях использует постоянные магниты с индукцией от 50 до 150 мТл. Для локального воздействия на суставы и мышцы магнит прикладывают на 15–30 минут, что способствует улучшению микроциркуляции без применения лекарств.
Магнитные замки и защелки обеспечивают бесшумное закрытие мебели. Использование магнитов с индукцией 100–200 мТл позволяет создавать надежные, но легко открывающиеся конструкции без механических элементов.
При работе с магнитами важно избегать резких ударов и перегрева, так как это снижает их магнитные свойства. Для хранения используйте пластиковые или деревянные коробки, исключающие контакт с металлическими предметами.
Безопасность при работе с сильными магнитами и их полями
Сильные магниты, например неодимовые, создают магнитные поля с индукцией, достигающей сотен мТл. При работе с такими магнитами важно соблюдать меры предосторожности, чтобы избежать травм и повреждений оборудования.
Во-первых, необходимо использовать защитные перчатки из непроводящих материалов и избегать контакта магнитов с кожей, поскольку резкое притяжение может привести к защемлению или переломам.
Во-вторых, не допускается приближение магнитов к электронным устройствам и носимым медицинским имплантатам, таким как кардиостимуляторы. Магнитное поле способно нарушать работу электроники и вызывать сбои в работе имплантов.
Рабочее пространство должно быть свободно от металлических предметов, чтобы предотвратить случайное притяжение и возможные травмы или повреждения.
При транспортировке магнитов необходимо использовать специальные контейнеры с экранирующими материалами, снижающими воздействие поля и препятствующими притягиванию посторонних предметов.
Запрещено использовать магнит вблизи взрывоопасных или горючих веществ, так как магнитное поле может спровоцировать искрение при резком контакте с металлическими деталями.
Рекомендуется ограничить время пребывания в зоне сильного магнитного поля и по возможности контролировать уровень магнитной индукции с помощью специализированных приборов.
Вопрос-ответ:
Что такое магнитное поле вокруг неподвижного магнита?
Магнитное поле — это пространство вокруг магнита, в котором он проявляет свое действие на другие магнитные и ферромагнитные материалы. Даже если магнит не движется, вокруг него существует силовое поле, направленное от одного полюса к другому, которое можно представить с помощью линий магнитной индукции.
Почему магнитное поле у неподвижного магнита не исчезает со временем?
Магнитное поле создаётся постоянным распределением электронных спинов и магнитных моментов внутри материала магнита. Поскольку структура магнита остаётся стабильной, то и поле сохраняется без изменений, если не воздействовать на магнит внешними факторами, например, сильным нагревом или механическим повреждением.
Как можно визуализировать магнитное поле вокруг неподвижного магнита?
Одним из простых способов является использование железных опилок, которые располагают на листе бумаги, поверх которого лежит магнит. Опилки выстраиваются вдоль силовых линий магнитного поля, позволяя увидеть характерное распределение поля с чёткими линиями от одного полюса к другому. Также применяют магнитные стрелки компаса, которые поворачиваются по направлению поля.
Как меняется сила магнитного поля с расстоянием от магнита?
Сила магнитного поля постепенно уменьшается по мере удаления от поверхности магнита. Вблизи полюсов поле наиболее интенсивное и направленное, а дальше линии поля расходятся, и воздействие на другие объекты становится слабее. Этот процесс можно описать с помощью закона обратных квадратов, хотя точная зависимость зависит от формы и размеров магнита.
Влияет ли температура на магнитное поле неподвижного магнита?
Да, повышение температуры может снижать магнитную силу магнита. При достижении определённой температуры, называемой точкой Кюри, магнитные свойства материала полностью исчезают, и поле перестаёт существовать. Это связано с тем, что тепловая энергия нарушает упорядоченность магнитных доменов внутри вещества.
