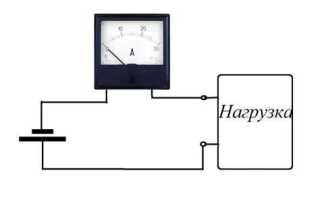

Сименс (обозначение S) – это единица измерения электрической проводимости, обратная сопротивлению, которое выражается в омах. В электрических цепях сименсы используют для количественной оценки способности материала или элемента проводить электрический ток.
Основным параметром цепи, измеряемым в сименсах, является электрическая проводимость. Она характеризует, насколько легко ток проходит через участок цепи, и рассчитывается как обратная величина сопротивления: G = 1/R, где G – проводимость в сименсах, R – сопротивление в омах.
Понимание и измерение проводимости важно для оценки качества контактов, проводников и материалов в цепи, а также для расчётов потерь энергии и эффективности передачи сигнала. В практических приборах, таких как мосты Уитстона и анализаторы цепей, измерение проводимости позволяет выявлять дефекты и оптимизировать параметры электроустановок.

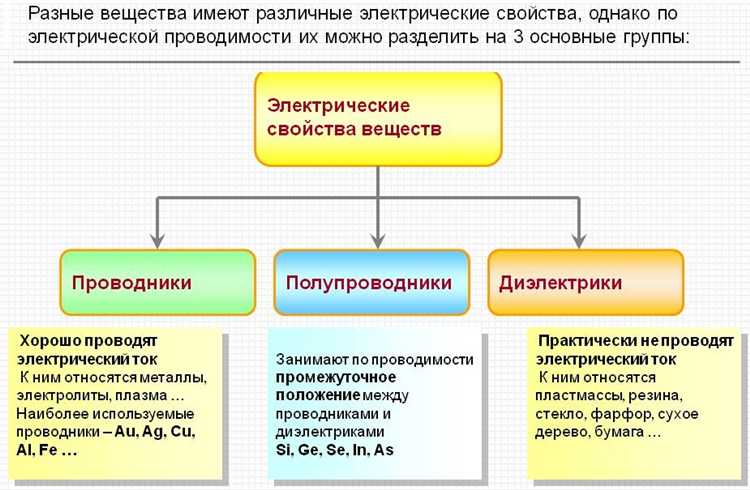

Что обозначает единица измерения сименс в электротехнике
Проводимость характеризует, насколько эффективно материал или устройство проводят ток, и определяется формулой G = 1/R, где R – сопротивление в омах, а G – проводимость в сименсах. Один сименс равен проводимости, при которой сопротивление равно одному ом.
В электротехнике сименсы применяются для анализа и расчёта цепей переменного и постоянного тока, особенно при моделировании комплексных сопротивлений и адмитансов. Использование проводимости упрощает вычисления в схемах с параллельными соединениями, так как суммирование проводится напрямую по величинам в сименсах.
Для точных инженерных расчётов важно учитывать, что проводимость зависит от частоты в переменном токе, поскольку связана с комплексными величинами сопротивления. Это особенно критично при проектировании фильтров, усилителей и высокочастотных линий передачи.
Рекомендуется использовать сименс при описании и измерении параметров таких компонентов, как резисторы, проводники, а также при оценке параметров полупроводников и электрохимических элементов, где сопротивление может меняться динамически.

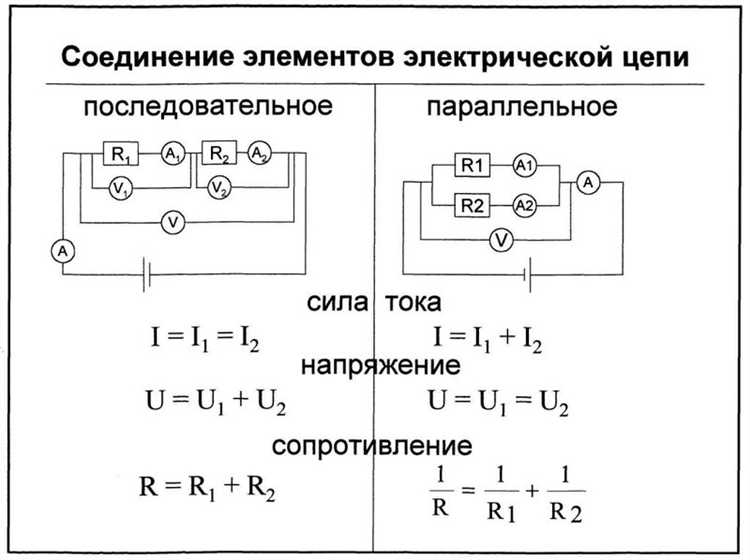

Измерение электропроводности и ее связь с сименсами
Для точного измерения электропроводности применяются специализированные приборы – мосты проводимости или LCR-метры с функцией измерения проводимости. В промышленных условиях часто используют датчики с электродами, погружаемыми в среду, где измеряется проводимость, например, для контроля качества воды или электролитов.
Ключевой рекомендацией является правильный выбор частоты измерения: при слишком низкой частоте измерение может искажаться из-за поляризации электродов, при слишком высокой – из-за емкостных эффектов. Оптимальная частота для большинства сред лежит в диапазоне 1 кГц–100 кГц.
Для калибровки приборов рекомендуется использовать эталонные растворы с известной электропроводностью. При изменении температуры проводимость растет, поэтому корректировка результатов по температуре обязательна. Коэффициент температурной компенсации обычно указывается в технической документации на прибор.
Измерение электропроводности в сименсах позволяет быстро оценить качество среды или характеристики материала, обеспечивая надежность и точность контроля в различных технических и научных задачах.
Как определить проводимость цепи с помощью прибора

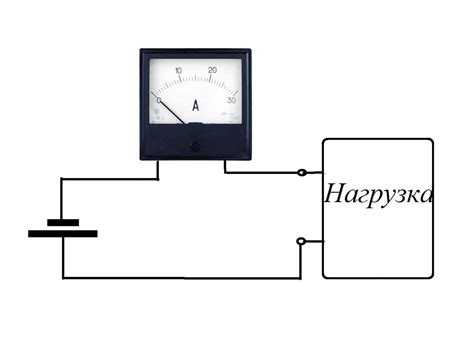

Для измерения проводимости цепи необходим прибор, измеряющий электропроводность – чаще всего это LCR-метр или мультиметр с функцией измерения сопротивления. Проводимость обозначается буквой G и измеряется в сименсах (См).
Чтобы получить значение проводимости, сначала измеряют сопротивление цепи (R) в омах (Ом). Затем вычисляют проводимость по формуле G = 1 / R. При этом важно, чтобы сопротивление было измерено при отключённом от источника питания участке цепи, чтобы избежать повреждения прибора и искажения результатов.
Прибор подключают к цепи через щупы, обеспечивая плотный контакт с проводниками. Если измерение проводится на элементах с малым сопротивлением, необходимо учитывать погрешность прибора и контактное сопротивление щупов. Для повышения точности рекомендуется использовать режим «4-проводного» измерения, если он доступен.
Проведённое измерение и вычисление проводимости помогут оценить состояние проводящего участка, выявить повреждения или определить параметры компонентов. Высокое значение проводимости соответствует низкому сопротивлению и хорошему прохождению тока.

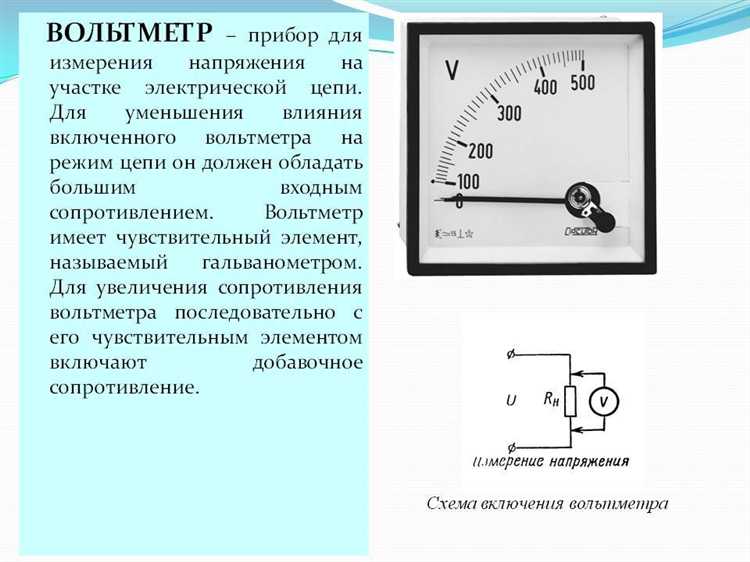

Практическое применение измерения проводимости в цепях переменного тока
В электроэнергетике измерение проводимости помогает выявить износ соединений и снизить вероятность аварий, связанных с перегревом. Например, при значениях проводимости ниже 0,01 См на контактных группах может наблюдаться повышенное сопротивление, что требует технического обслуживания.
При диагностике силовых трансформаторов проводимость обмоток позволяет определить наличие частичных замыканий и деградацию изоляции. Нормальные значения проводимости в обмотках варьируются от 0,1 до 1 См в зависимости от мощности трансформатора и его конструктивных особенностей.
В промышленных системах измерение проводимости используется для контроля качества конденсаторов и фильтров, где снижение проводимости свидетельствует о повреждении диэлектрика. Регулярный мониторинг позволяет своевременно заменить элементы, предотвращая сбои в работе оборудования.
Для точных измерений применяются мостовые схемы и специализированные приборы, способные учитывать влияние емкостных и индуктивных компонентов цепи. Рекомендуется проводить измерения при стабильной температуре и исключать влияние внешних электромагнитных помех для достоверных результатов.

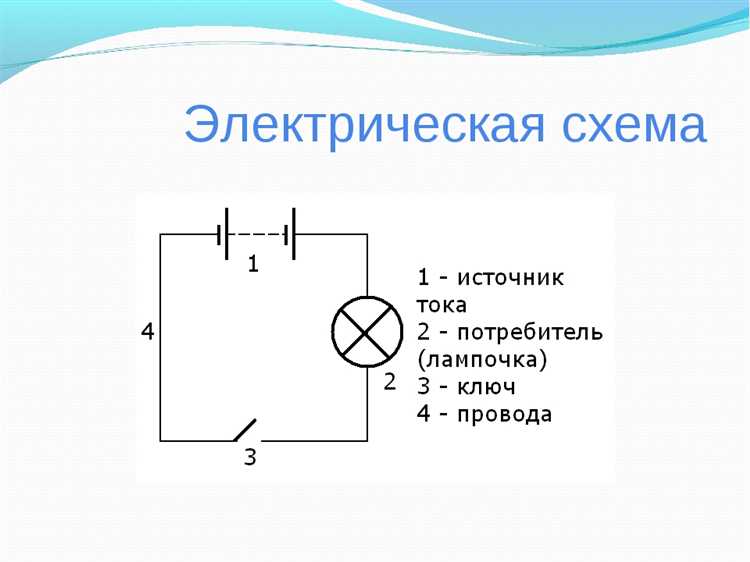

Влияние температуры на параметр проводимости в сименсах
Проводимость цепи, измеряемая в сименсах (См), прямо зависит от температуры проводника. Для большинства металлов с ростом температуры наблюдается уменьшение проводимости из-за увеличения сопротивления, вызванного усилением теплового колебания атомов. Температурный коэффициент проводимости металлов обычно отрицателен и составляет порядка -0,0039 См/°C для меди.
В полупроводниках ситуация обратная: с повышением температуры увеличивается количество носителей заряда, что ведёт к росту проводимости. Для кремния температурный коэффициент проводимости может достигать +0,06 См/°C в диапазоне от 25 до 100 °C.
Для точных измерений и расчётов необходимо учитывать температурный коэффициент, задаваемый формулой: G(T) = G_0[1 + α(T — T_0)], где G(T) – проводимость при температуре T, G_0 – базовая проводимость при температуре T_0, α – температурный коэффициент проводимости.
Рекомендуется проводить измерения в контролируемых температурных условиях или применять температурную компенсацию, чтобы исключить влияние колебаний температуры на значения проводимости. При проектировании систем с высокой точностью учитывайте специфику материала и температурный диапазон эксплуатации.
Различия между проводимостью и сопротивлением в электрических цепях
Проводимость (обозначается G) и сопротивление (R) – взаимно обратные параметры, характеризующие электрическую цепь, но измеряются в разных единицах и отражают различные физические процессы.
- Единицы измерения: Проводимость измеряется в сименсах (См), сопротивление – в омах (Ом). Связь между ними выражается формулой: G = 1 / R.
- Физический смысл: Сопротивление отражает, насколько сильно материал или элемент цепи препятствует прохождению электрического тока. Проводимость показывает, насколько легко ток проходит через цепь или компонент.
- Применение в расчетах: При анализе параллельных цепей использование проводимости упрощает вычисления, так как суммарная проводимость равна сумме отдельных, тогда как сопротивления считаются по обратной формуле.
- Зависимость от материала и условий: Оба параметра зависят от температуры, структуры и состояния материала, но изменение температуры влияет на сопротивление и проводимость обратно пропорционально.
- Инструментальное измерение: Измерение сопротивления стандартно выполняется омметром, для определения проводимости применяют специализированные приборы или рассчитывают по результатам измерения сопротивления.
Для точных инженерных расчетов рекомендуется применять проводимость при анализе сложных сетей с множеством параллельных ветвей, что ускоряет вычисления и снижает вероятность ошибок.
Вопрос-ответ:
Что измеряется в цепи в единицах сименс?
В цепи в единицах сименс измеряется электрическая проводимость, которая показывает, насколько легко ток проходит через проводник или электрическую цепь. Сименс — это единица измерения обратная сопротивлению и отражает способность материала проводить электрический ток.
Почему именно проводимость выражается в сименсах, а не сопротивление?
Проводимость — это величина, обратная сопротивлению. Если сопротивление измеряется в омах, то проводимость показывает, насколько хорошо цепь пропускает ток. Использование сименса позволяет напрямую оценить способность цепи проводить электрический ток без необходимости считать обратную величину.
Как влияет изменение проводимости на работу электрической цепи?
Изменение проводимости напрямую влияет на силу тока в цепи. Если проводимость увеличивается, ток может проходить легче, что может привести к увеличению мощности в цепи. При уменьшении проводимости ток ограничивается, что может снизить эффективность работы устройств или изменить параметры схемы.
Какие приборы используют для измерения проводимости в сименсах?
Для измерения проводимости применяют специализированные приборы — кондуктометры. Они способны определить, насколько хорошо материал или раствор проводят электрический ток. Кондуктометры широко используются в лабораториях, промышленности и электронике для контроля качества и характеристик цепей и веществ.
