Какую глину использовать для кладки печи из кирпича

При строительстве кирпичной печи основным связующим материалом для кладки служит глина. Однако не всякая глина пригодна для этой цели. Неправильно подобранный состав шва может привести к растрескиванию, снижению прочности и утрате герметичности печной конструкции при высоких температурах. Поэтому важно использовать глину с оптимальными характеристиками пластичности, жирности и термостойкости.

Лучшая глина для кладки печи – огнеупорная (огнестойкая) тугоплавкая глина, способная выдерживать температуры от 1000 °C без изменения структуры. На практике чаще всего применяется кембрийская или синяя глина, которая содержит минимум примесей, хорошо выдерживает многократные циклы нагрева и остывания и обеспечивает прочное сцепление с огнеупорным кирпичом.

Жирность глины – критически важный параметр. Слишком жирная глина трескается при высыхании, а тощая – теряет сцепление. Оптимальное соотношение жирности достигается путем добавления песка. На 1 часть жирной глины обычно приходится 1–2 части просеянного кварцевого песка. Точное соотношение подбирается экспериментально: пробная замазка не должна трескаться после высыхания и сохранять форму при нагревании.

Не рекомендуется использовать глину с органическими примесями – чернозем, торф или ил. Такие компоненты выгорают при температуре выше 600 °C, образуя поры и снижая прочность шва. Также не подходят строительные смеси с цементом: они не выдерживают температурных перепадов и разрушаются уже при 200–300 °C.

Перед применением глину замачивают на 2–3 суток, удаляя камни и корни. Полученная масса должна быть однородной и пластичной. Правильно подготовленная глина для печной кладки обеспечивает герметичность, устойчивость к высоким температурам и долговечность всей конструкции.

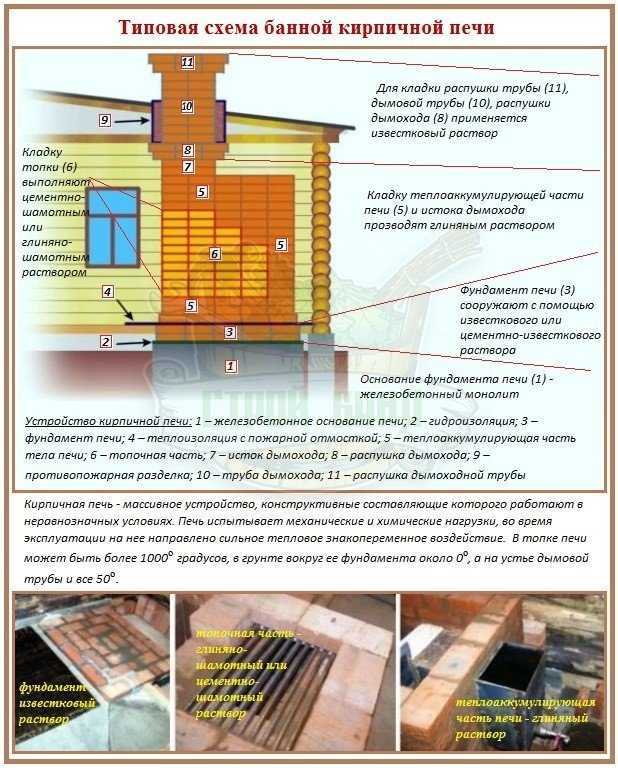

Глина для кладки кирпичной печи: какая подойдет лучше

Для кладки кирпичной печи необходима глина с высоким содержанием алюмосиликатов и минимальным количеством примесей. Наилучший вариант – огнеупорная глина (каолин), выдерживающая температуры выше 1300 °C. Её можно использовать для создания раствора без добавок либо смешивать с песком в соотношении 1:1 или 1:2 для увеличения пластичности и прочности швов.

При выборе глины важно учитывать её пластичность. Оптимальный показатель – средняя пластичность, при которой раствор не растрескивается при сушке и обеспечивает хорошее сцепление с кирпичом. Слишком жирная глина растрескивается, тощая – плохо связывает.

Полезно провести полевой тест: скатать из глины шар диаметром 5–6 см, высушить и бросить с высоты 1 метра. Если шар не треснул – глина пригодна.

Часто используется природная красная глина, но её необходимо просеивать и промывать, чтобы удалить органику и примеси. Готовая огнеупорная глина предпочтительнее, особенно для топочной зоны.

Рекомендуемые марки:

Нельзя использовать глину с примесями извести, так как она расширяется при нагреве и разрушает кладку. Также не стоит применять строительные смеси, не предназначенные для высокотемпературных нагрузок – они теряют прочность при нагревании.

Какие виды глины применяются при кладке печей

Для кладки кирпичных печей используют преимущественно огнеупорные и тугоплавкие разновидности глины. Наиболее подходящая – красная жирная глина с минимальным содержанием примесей. Она образует прочный и герметичный шов, устойчивый к высоким температурам и термическим нагрузкам.

Часто применяется шамотная глина, получаемая путём измельчения обожжённого огнеупорного кирпича. Её смешивают с шамотным песком для повышения жаростойкости и снижения усадки. Такая смесь подходит для кладки топочной зоны, где температура может достигать 1000 °C и выше.

Синяя кембрийская глина ценится за высокую пластичность и чистоту. Её используют после замачивания и отстаивания, чтобы удалить органику и включения. Она обеспечивает прочность шва и долговечность кладки в условиях циклического нагрева.

Речной и суглинистый типы глины непригодны без предварительной очистки и корректировки состава. В них часто присутствуют известковые включения, которые при нагреве разрушают кладку. Для повышения качества к таким глинам добавляют мятую шамотную крошку или тщательно просеянный песок.

Готовая печная глина в мешках – это промышленная смесь с заданными характеристиками. Она обеспечивает стабильный результат, особенно при отсутствии опыта в подборе и подготовке природной глины.

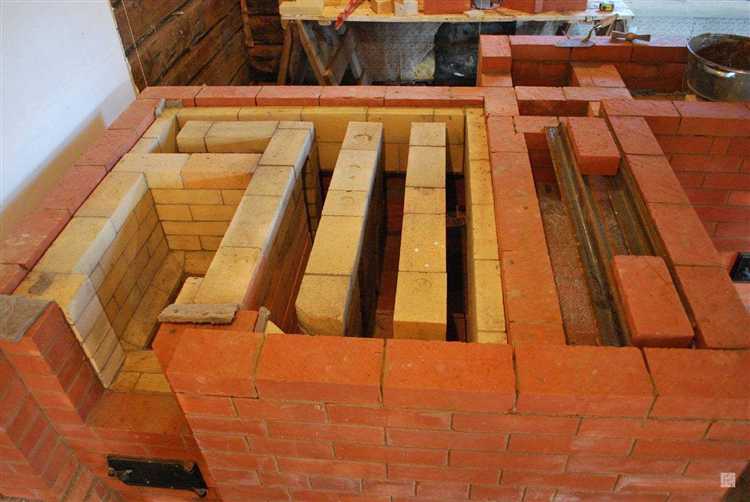

Как отличить подходящую глину по внешнему виду и текстуре

Для кладки кирпичной печи лучше всего подходит глина с определёнными физическими характеристиками, которые можно определить без лабораторных испытаний. Ниже перечислены признаки качественной глины, на которые стоит обратить внимание при визуальном осмотре и ощупывании.

• Цвет: Глина должна быть однородного цвета – от серого до тёмно-красного. Ярко-жёлтый или зелёный оттенок может указывать на примеси, ухудшающие жаростойкость.
• Пластичность: При разминании в руках глина не должна крошиться и липнуть к пальцам. Качественная глина тянется, легко формуется и держит форму без растрескивания.
• Влажная текстура: При увлажнении образует гладкую, жирную массу без песчаного скрипа. Если в массе чувствуются крупинки или хрустит песок, глина недостаточно очищена или содержит избыток песчаных включений.
• Сухой комок: После высыхания сформированный шарик из глины не должен рассыпаться или покрываться глубокими трещинами. Допустимы только мелкие поверхностные трещинки.
• Прочность на излом: Высушенный кусок качественной глины ломается с плотным, раковистым изломом. Слоистость и рыхлая структура свидетельствуют о плохом качестве.

Эти признаки позволяют быстро определить, пригодна ли глина для кладки печи, особенно в полевых условиях без доступа к лабораторному анализу.

Подготовка глины: замачивание, очистка и выдержка

Для кладки кирпичной печи требуется жирная глина без примесей. Перед использованием её необходимо правильно подготовить. Сначала глину дробят на куски размером не более 5 см и загружают в ёмкость, заполняя её водой на 10–15 см выше уровня глины. Время замачивания – не менее 72 часов. Это позволяет размягчить породу и облегчить удаление включений.

После набухания глину тщательно перемешивают вручную или с использованием строительного миксера до получения однородной массы. На этом этапе важно удалить камни, корни и другие твёрдые частицы. Оптимальный способ очистки – протирание массы через металлическое сито с ячейкой 3–5 мм. Это исключает попадание крупных фракций в раствор, что предотвращает трещины в швах при нагреве.

После просеивания глину выдерживают в закрытой ёмкости 5–7 суток. Это позволяет массе стабилизироваться, улучшая её пластичность и сцепление с шамотом и кирпичом. Во время выдержки глина набирает оптимальную консистенцию, которую можно проверить: при скатывании жгута толщиной 1 см он должен гнуться без растрескивания.

Важно: не использовать свежевыкопанную глину без выдержки – в процессе сушки и нагрева такая смесь быстро теряет прочность.

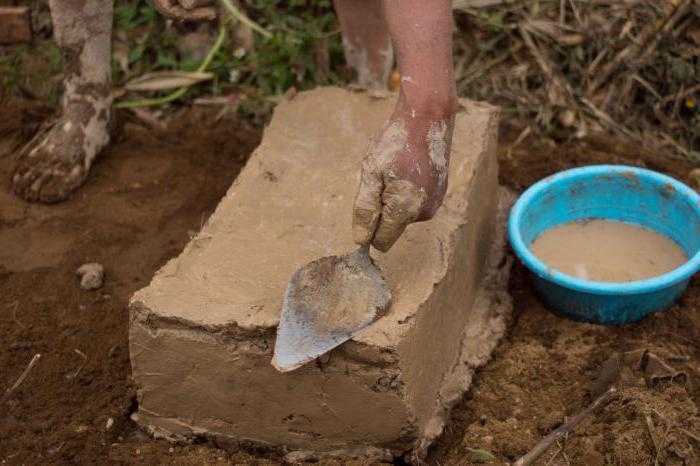

Пропорции глины и песка для приготовления кладочного раствора

Качество кладочного раствора напрямую зависит от соотношения глины и песка. Оптимальная пропорция определяется жирностью глины. Для тощей глины соотношение составляет 1:1, для средней – 1:2, для жирной – 1:3. Использование неправильной пропорции приводит к растрескиванию или разрушению швов при нагреве.

Перед замешиванием проводят пробу: замешивают несколько образцов с разными соотношениями, формируют лепешки толщиной около 1 см, сушат 2–3 дня. Если в высохшей лепешке нет трещин, смесь подходит. При наличии мелких трещин по краям – смесь условно годна, если трещины глубокие или сквозные – требуется корректировка пропорций.

Песок используют просеянный, без органических включений, фракцией не более 1 мм. Для улучшения пластичности и сцепления с кирпичом глину предварительно замачивают на 1–2 суток, добиваясь однородной массы без комков. Только после этого добавляют песок, постепенно и при постоянном перемешивании.

Готовая смесь должна быть пластичной, не растекаться, держать форму на мастерке, не липнуть к нему, но и не крошиться. Работоспособность раствора сохраняется не более суток, поэтому замешивают его порционно, в зависимости от объема кладки.

Проверка готовности глиняного раствора перед использованием

Глиняный раствор для кладки кирпичной печи должен иметь определённую консистенцию и прочность. Оптимальная вязкость – пластичная, но не текучая. Если раствор слишком жидкий, он будет стекать с кирпича и снижать прочность кладки. Если слишком густой – плохо сцепляется и трескается после высыхания.

Первый тест – вручную взять небольшой комок раствора и сжать его. Готовый раствор должен легко формироваться в шар без трещин и рассыпаний, при лёгком нажатии сохранять форму, но слегка поддаваться деформации.

Второй способ – нанести раствор на вертикальную поверхность кирпича. Раствор должен удерживаться без стекания не менее 10 минут. Если после нанесения он сползает или образуются подтёки, требуется добавить сухой материал или уменьшить количество воды.

Важный показатель – однородность массы. Раствор не должен содержать крупные комки, сухие или слишком влажные участки. Однородная текстура обеспечит равномерное высыхание и высокую прочность шва.

Температура раствора при проверке должна быть комнатной (20–25 °C). При низких температурах глина теряет пластичность, при высоких – ускоряется высыхание с возможными трещинами.

Для контроля готовности можно провести небольшой тест на схватывание: оставить небольшой образец раствора на открытом воздухе на 1–2 часа. Готовый раствор слегка затвердевает, но остаётся пластичным, без образования поверхностной корки.

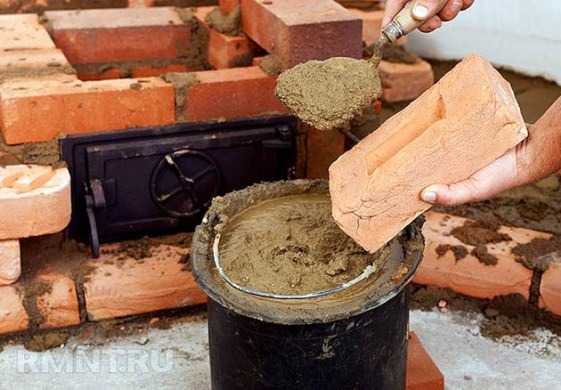

Где взять качественную глину: покупка или добыча самостоятельно

Для кладки кирпичной печи нужна глина с определёнными характеристиками: высокая пластичность, низкое содержание песка и отсутствие примесей. Выбор между покупкой готовой глины и самостоятельной добычей зависит от доступности ресурсов, бюджета и навыков.

• Покупка глины
  • Поставщики строительных материалов предлагают готовую глину, уже очищенную и проверенную по качеству.
  • Преимущество – экономия времени и отсутствие необходимости предварительной обработки.
  • Недостаток – стоимость обычно выше, от 300 до 700 рублей за мешок 25 кг, и возможны проблемы с транспортировкой больших объёмов.
  • Рекомендуется выбирать глину с сертификатом качества и отзывами от печников.
• Самостоятельная добыча глины
  • Подходит при наличии подходящих природных месторождений поблизости – чаще всего на берегах рек или в оврагах.
  • Для печи нужна глина с минимальным содержанием органики и камней; перед использованием её нужно просеять и выдержать, чтобы убрать нежелательные включения.
  • Метод добычи: выкапывать верхний слой земли, затем исследовать слои ниже, ориентируясь на цвет (от светло-жёлтого до красноватого) и консистенцию.
  • Перед кладкой глина должна пройти испытание на пластичность: комок глины не должен крошиться и легко формироваться в шнур толщиной 3–5 мм.
  • Обязательна просушка и проверка на наличие трещин после высыхания.

Выбор метода зависит от возможностей: при отсутствии опыта и необходимого времени лучше приобретать готовую глину, при доступности природных запасов и желании сэкономить – добывать самостоятельно с последующей подготовкой.

Вопрос-ответ:

Какая глина лучше всего подходит для кладки кирпичной печи и почему?

Для кладки кирпичной печи подходит глина с высокой пластичностью и низким содержанием песка. Такая глина хорошо удерживает форму, обеспечивает прочное сцепление кирпичей и выдерживает высокие температуры без растрескивания. Оптимально использовать красную глину, которая добывается из глубоких слоев почвы, так как она обладает нужной структурой и термостойкостью.

Можно ли использовать обычную строительную глину для кладки печи, или нужна специальная печная глина?

Обычная строительная глина не всегда подходит для печей, так как она может содержать слишком много примесей и песка, что снижает её термостойкость и пластичность. Печная глина, напротив, имеет правильный химический состав и структуру, что помогает швам выдерживать резкие перепады температуры. Если есть возможность, лучше использовать именно печную глину или смесь глины с огнеупорным песком.

Как подготовить глину для кладки печи, чтобы она была максимально прочной?

Глину нужно тщательно очистить от мусора и камней, а затем замочить в воде на несколько часов или суток для набухания. После этого её размешивают до однородной массы без комков. Часто в глиняную массу добавляют мелкий огнеупорный песок, чтобы повысить её термостойкость и предотвратить растрескивание при нагревании. Готовую смесь перед нанесением оставляют на некоторое время для достижения нужной консистенции.

Какие проблемы могут возникнуть при использовании неподходящей глины для кладки печи?

Если глина содержит слишком много песка или посторонних примесей, швы могут быстро трескаться при нагреве, что приведёт к потере прочности всей конструкции. Также плохая глина не обеспечит надёжное сцепление кирпичей, из-за чего кладка может развалиться или появятся зазоры, через которые будет выходить дым и тепло. Кроме того, печь может нагреваться неравномерно и быстрее выходить из строя.

Как определить качество глины для печи самостоятельно, без лабораторных анализов?

Можно провести несколько простых тестов: возьмите немного глины и скатайте шарик. Если он легко формируется и не трескается при сушке, значит глина достаточно пластичная. Затем сделайте из неё тонкий пласт и дайте высохнуть — если после высыхания пластина не рассыпается и не трескается, глина годится для печной кладки. Кроме того, если глина сильно липнет к рукам и не крошится, это тоже хороший признак.
