Какую температуру выдерживает термоусадочная трубка

Термоусадочные трубки рассчитаны на работу в конкретных температурных диапазонах, выход за которые приводит к утрате механических и изоляционных свойств. Для большинства термоусадочных изделий на основе полиолефина предельная рабочая температура составляет 125 °C, а кратковременная выдержка возможна до 135–140 °C. Однако материалы, такие как фторполимеры (например, PTFE), способны выдерживать температуры до 260 °C без разрушения структуры.

Температура усадки – ключевая характеристика, при которой трубка начинает сокращаться. Для полиолефиновых трубок это значение обычно составляет 90–120 °C, для фторопластовых – выше 200 °C. Повышение температуры выше указанного диапазона допустимо только при кратковременном нагреве и при отсутствии внешней нагрузки, иначе возникает риск деформации или растрескивания материала.

При выборе термоусадочной трубки необходимо учитывать не только температуру усадки, но и температурный предел эксплуатации. Если кабельная система эксплуатируется в условиях постоянного нагрева свыше 100 °C, следует применять трубки с маркировкой high-temperature, изготовленные из фторполимеров, силикона или витона. Применение стандартных полиолефиновых трубок в таких условиях недопустимо, даже если кратковременный нагрев при установке прошёл без видимых дефектов.

Нельзя ориентироваться только на диапазон усадки: важнее показатель максимальной устойчивой температуры в длительном режиме. Именно он определяет срок службы изоляции и безопасность системы. Для надежной работы в температурных условиях выше 150 °C подходят только специализированные материалы с подтверждёнными термостойкими характеристиками.

Как определить максимальную рабочую температуру термоусадочной трубки

Максимальная рабочая температура термоусадочной трубки указывается производителем и зависит от состава полимера. Для точного определения используйте маркировку на упаковке или сопроводительную документацию. Например, трубки из полиолефина рассчитаны на 125 °C, из фторполимера – до 260 °C.

Проверьте соответствие материала задачам: при монтаже вблизи нагревающих элементов, таких как трансформаторы или нагреватели, выбирайте трубку с запасом не менее 20 °C от предполагаемой рабочей температуры.

Не ориентируйтесь на температуру усадки: она выше рабочей и указывает только на момент активации. Например, трубка может усаживаться при 120 °C, но её рабочий предел – лишь 105 °C.

Проводите проверку на старение: при сомнениях – испытание длительным нагревом при предполагаемой температуре. При потере эластичности, растрескивании или изменении цвета трубка не подходит для условий эксплуатации.

Учитывайте воздействие окружающей среды: для установки в моторных отсеках или на открытом воздухе выбирайте материалы с устойчивостью к УФ-излучению, маслам и озону. Это влияет на сохранение характеристик при высоких температурах.

Максимальная температура – критический параметр. Пренебрежение им приводит к разрушению изоляции и риску короткого замыкания.

Что происходит с трубкой при превышении температурного предела

При превышении предельной рабочей температуры термоусадочная трубка теряет свои ключевые свойства. Для большинства трубок на основе полиолефина этот предел составляет +125 °C, для фторполимерных – до +260 °C. Нарушение температурного режима приводит к деструкции материала, потере эластичности и растрескиванию оболочки.

Первым признаком перегрева является изменение цвета и появление микротрещин. Далее структура материала нарушается на молекулярном уровне: полимерные цепи начинают разлагаться, что сопровождается выделением летучих продуктов, в том числе токсичных. Особенно опасно это в закрытых системах с отсутствием вентиляции.

При длительном воздействии температуры, превышающей допустимую на 10–20 °C, трубка утрачивает механическую прочность. Она перестаёт выполнять функции электрической изоляции, что создаёт риск короткого замыкания. Фторполимеры при перегреве теряют диэлектрические свойства, даже несмотря на высокую термостойкость.

Рекомендуется не допускать даже кратковременного выхода за предел допустимой температуры. При эксплуатации оборудования в условиях перегрева необходимо выбирать трубки с запасом термостойкости не менее 20 % от максимальной температуры системы. Также важно контролировать распределение тепла: локальный перегрев может разрушить трубку, даже если средняя температура в пределах нормы.

Температура усадки vs температура плавления: в чём разница

Температура плавления – физическая характеристика полимера, указывающая на переход материала из твёрдого состояния в жидкое. Для полиолефинов она лежит в диапазоне 120–135 °C, у ПТФЭ – выше 320 °C. Достижение этой температуры разрушает структуру трубки, делая её непригодной для использования.

Ключевая задача – нагрев до температуры усадки, но не приближаясь к температуре плавления. Например, при усадке полиолефиновой трубки достаточно 110 °C: это гарантирует надёжное облегание без повреждения изоляции. Превышение 135 °C приводит к деформации, образованию пузырей или перегреву провода.

Рекомендация: использовать термофен с контролем температуры или термометр для ИК-измерений. Избегать нагрева «на глаз» открытым пламенем – это увеличивает риск случайного превышения температуры плавления.

Какие материалы термоусадочных трубок выдерживают наибольший нагрев

Температурная устойчивость термоусадочных трубок напрямую зависит от полимера, из которого они изготовлены. При выборе материала необходимо учитывать предельную рабочую температуру, кратковременную термостойкость и стабильность характеристик при нагреве.

• Полиолефин с высокой термостойкостью – выдерживает до 135–150 °C. Используется в автомобильной и авиационной промышленности. Обеспечивает хорошую диэлектрическую прочность и гибкость.
• Фторполимеры (PTFE, FEP, PFA) – температурный предел до 260–300 °C. Подходят для применения в агрессивных средах, сохраняют форму и изоляционные свойства даже при длительном воздействии высокой температуры.
• Полиэфиримид (PEI) – термостойкость до 200 °C. Подходит для электронных компонентов с длительным нагревом. Обладает высокой прочностью и стабильностью размеров.
• Силиконовая резина – сохраняет эластичность при температуре до 200 °C. Используется в медицине, авиации и приборах, работающих в условиях перегрева и вибрации.
• Полиамид (нейлон) – кратковременная термостойкость до 200 °C. Отличается высокой механической прочностью, но хуже сопротивляется длительному воздействию тепла по сравнению с фторполимерами.

Для температур выше 150 °C предпочтительны фторполимеры и силикон. Полиолефин подходит для большинства стандартных задач, но не рассчитан на экстремальные условия. Выбор должен опираться на максимальную рабочую температуру оборудования и характер среды, в которой будет использоваться трубка.

Как маркировка трубки указывает на её температурные характеристики

Например, маркировка 125°C означает, что трубка рассчитана на непрерывную эксплуатацию при температуре до 125°C. При этом её температура начала усадки обычно ниже – около 90–100°C. Важно не путать эти значения: усадка начинается при одной температуре, а длительная работа возможна только в пределах другой, указанной на упаковке или в коде изделия.

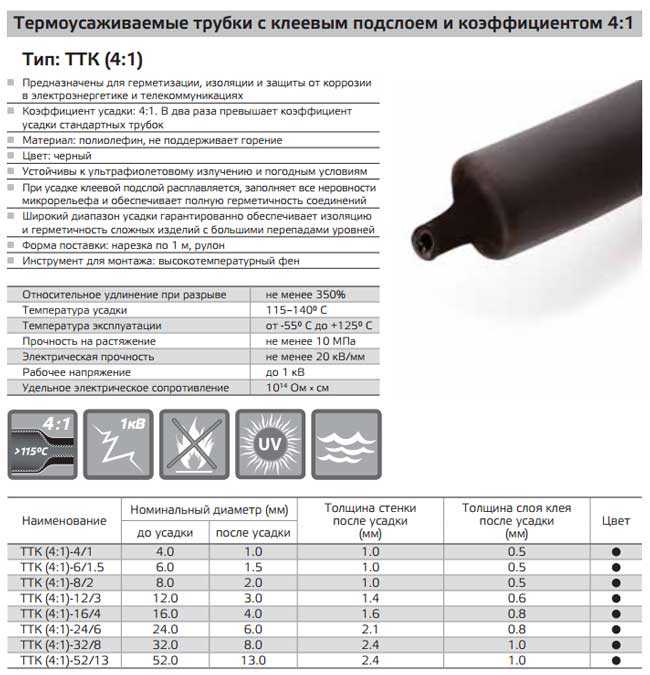

Часто встречаются обозначения типа 3X-135 или 2:1 105°C. Первое число – коэффициент усадки (например, 3X означает, что трубка уменьшится втрое), второе – максимальная температура эксплуатации. Эти данные критичны при выборе изоляции для высокотемпературных сред.

Если маркировка включает аббревиатуры VW-1 или HFT, это свидетельствует о наличии огнестойкости, но не заменяет указания температурного предела. Для точного определения следует ориентироваться на обозначения типа SHRINK TEMP 120°C или CONTINUOUS USE 150°C.

Неправильное толкование маркировки может привести к перегреву и разрушению изоляции. При подборе трубки критично сверяться с технической документацией производителя, особенно если маркировка включает только код модели, например RNF-100 – такой код требует расшифровки по спецификации, где указаны температурные допуски.

Подбор трубки под температурные условия эксплуатации оборудования

При выборе термоусадочной трубки критично учитывать максимально и минимально допустимые температуры эксплуатации. Неверный подбор приводит к снижению изоляционных свойств, деформации или разрушению материала.

• Определите рабочий диапазон температуры оборудования с запасом минимум ±10 °C для учёта пиковых нагрузок.
• Для температур до +90 °C достаточно трубок из полиолефинов с температурным пределом около +125 °C.
• При эксплуатации в диапазоне от +90 °C до +150 °C выбирайте трубки с высокотемпературным составом, например, из фторполимеров или с дополнительным армированием.
• Если температура превышает +150 °C, обязательна термоусадочная трубка с температурным пределом от +175 °C и выше, например, из сшитого полиолефина с добавками.
• Для условий с низкими температурами до −60 °C используйте трубки с гибкостью и стойкостью к холодам, чтобы исключить растрескивание.

При высокочастотных циклах нагрева и охлаждения предпочтительны трубки с повышенной эластичностью и стойкостью к термическому старению.

1. Проанализируйте специфику температурного режима: постоянный, пиковый или цикличный.
2. Определите максимально допустимое тепловое расширение трубки в условиях эксплуатации.
3. Сравните температурный предел материала с максимальной рабочей температурой оборудования.
4. Выбирайте трубки с запасом по температуре не менее 20 % от максимальной эксплуатационной температуры.

Невыполнение этих рекомендаций приводит к ухудшению изоляции, появлению трещин и сокращению срока службы термоусадочной трубки. Соответствие температурному пределу – основа надежной эксплуатации оборудования.

Ошибки при использовании трубок вне температурного диапазона

Применение термоусадочной трубки при температуре выше максимально допустимой приводит к разрушению полимерной структуры. Например, при превышении 125–150 °C для стандартных ПВХ трубок происходит потеря механической прочности, что вызывает растрескивание и деформацию. Низкотемпературное использование, ниже -55 °C, вызывает хрупкость материала, что повышает риск разрывов при усадке.

Частая ошибка – игнорирование спецификации производителя по температурным пределам. Использование трубок с температурным порогом 90 °C в средах с постоянным нагревом свыше 100 °C сокращает срок службы изделия в разы. Важно подбирать трубки с запасом по температуре не менее 10–15 °C выше максимальной ожидаемой.

Недостаточный прогрев при усадке при низких температурах – еще одна ошибка. При температуре окружающей среды ниже допустимой трубка не достигает полной усадки, что снижает герметичность и механическую фиксацию. Рекомендуется использовать специальные источники тепла с контролем температуры, а при минусовых температурах – применять трубки с модифицированными составами, рассчитанными на холод.

Использование термоусадочной трубки вне температурного диапазона ведет к изменению электрических характеристик. При перегреве изоляционные свойства ухудшаются, что может вызвать короткие замыкания. В условиях низких температур материал теряет эластичность, что приводит к микротрещинам и проникновению влаги.

Для предотвращения ошибок необходимо строго соблюдать указанные производителем температурные границы и учитывать условия эксплуатации. Рекомендуется проводить испытания на усадку и долговечность при реальных температурных режимах, чтобы убедиться в надежности соединения.

Вопрос-ответ:

Что означает температурный предел термоусадочной трубки и почему он важен?

Температурный предел термоусадочной трубки — это максимальная температура, при которой трубка сохраняет свои свойства и форму без повреждений. Этот параметр важен, поскольку превышение указанного предела может привести к ухудшению изоляции, деформации или даже разрушению трубки, что снижает надежность защищаемого соединения.

Какие материалы чаще всего используются для изготовления термоусадочных трубок с высоким температурным пределом?

Для трубок с повышенной температурной устойчивостью обычно применяют полимеры на основе фторуглеродов, полиолефинов с добавками для термостойкости, а также сшитые полиолефины. Эти материалы выдерживают температуры от 125 до 260 градусов Цельсия и более, что позволяет использовать их в сложных условиях эксплуатации.

Как определить, какой температурный предел необходим для конкретного применения термоусадочной трубки?

Выбор температурного предела зависит от условий эксплуатации: температуры окружающей среды, тепловыделения оборудования, а также длительности воздействия высоких температур. Если трубка устанавливается вблизи нагревательных элементов или в промышленной среде с частыми перепадами температуры, стоит выбрать материал с запасом прочности и более высоким пределом температуры.

Какие последствия могут возникнуть при использовании термоусадочной трубки с температурным пределом ниже, чем требует применение?

При эксплуатации трубки за пределами её температурного лимита может происходить нарушение структуры материала — он становится ломким, теряет эластичность и изоляционные свойства. Это может привести к трещинам, разрывам и, как следствие, к электрическим замыканиям или повреждениям защищаемого кабеля.

Можно ли повысить температурный предел термоусадочной трубки самостоятельно или с помощью дополнительной обработки?

Повысить температурный предел самостоятельно практически невозможно, так как он определяется химической структурой материала трубки. Некоторые производители применяют специальные добавки и методы сшивки полимеров для улучшения термостойкости, но это требует промышленного оборудования и технологий. Дополнительная обработка в домашних условиях не даст нужного эффекта и может даже повредить трубку.

Как определяется температурный предел термоусадочной трубки и почему он важен?

Температурный предел термоусадочной трубки — это максимальная температура, при которой материал сохраняет свои свойства и форму без деформации или разрушения. Он определяется испытаниями, где трубку нагревают до различных температур и оценивают её усадку, прочность и изоляционные характеристики. Знание этого предела необходимо для правильного выбора трубки в зависимости от условий эксплуатации, чтобы избежать повреждений и обеспечить долговечность изоляции.
