Неправильно подобранный автоматический выключатель для розеточной группы может стать причиной перегрева проводки, ложных срабатываний или, напротив, отсутствия отключения при коротком замыкании. Для стандартной домашней розетки, рассчитанной на ток до 16 А, оптимально использовать автомат номиналом 16 ампер, но при этом важно учитывать сечение провода и общую нагрузку.
Если проводка выполнена кабелем сечением 2,5 мм² из меди, то допустимая длительная токовая нагрузка составляет около 21–25 А, что делает использование автомата на 16 А безопасным. При этом установка автомата с большим номиналом – например, на 25 А – может привести к повреждению изоляции при перегрузках.
Номинал автомата должен соответствовать наименьшему допустимому току элементов цепи. Если в цепи используется удлинитель с кабелем 1,5 мм², номинал автомата следует ограничить 10 амперами. Также необходимо учитывать количество подключаемых устройств: розеточная группа, питающая одновременно стиральную машину, микроволновку и чайник, требует отдельного автомата и линии.
Тип автомата также имеет значение. Для бытовых розеток применяются автоматы типа С – они срабатывают при превышении номинала в 5–10 раз и подходят для умеренно индуктивных нагрузок. Автоматы типа B срабатывают быстрее и применяются в цепях с чувствительной электроникой. Тип D – для промышленных нагрузок – не подходит для розеточных групп в жилых помещениях.
Как определить суммарную мощность подключаемых устройств
Для расчёта необходимо учитывать все электроприборы, которые будут одновременно подключены к розеточной группе. На каждом устройстве указывается потребляемая мощность в ваттах (Вт) или киловаттах (кВт) – эта информация размещается на шильдике или в паспорте изделия. Если указано напряжение и ток, мощность рассчитывается по формуле: P = U × I.
Допустим, в комнате планируется подключение: холодильника (150 Вт), микроволновки (1200 Вт), электрочайника (2000 Вт), телевизора (120 Вт) и зарядных устройств (2 × 20 Вт). Суммарная мощность: 150 + 1200 + 2000 + 120 + 40 = 3510 Вт.
К полученному значению добавляется резерв мощности – не менее 20 %, чтобы избежать перегрузок: 3510 × 1.2 = 4212 Вт. Это значение используется для выбора автомата. Также важно учитывать, что мощность указывается активная. Для устройств с электродвигателями вводится коэффициент мощности (обычно 0.8), и расчёт производится по формуле: P = P_активная / cos(φ).

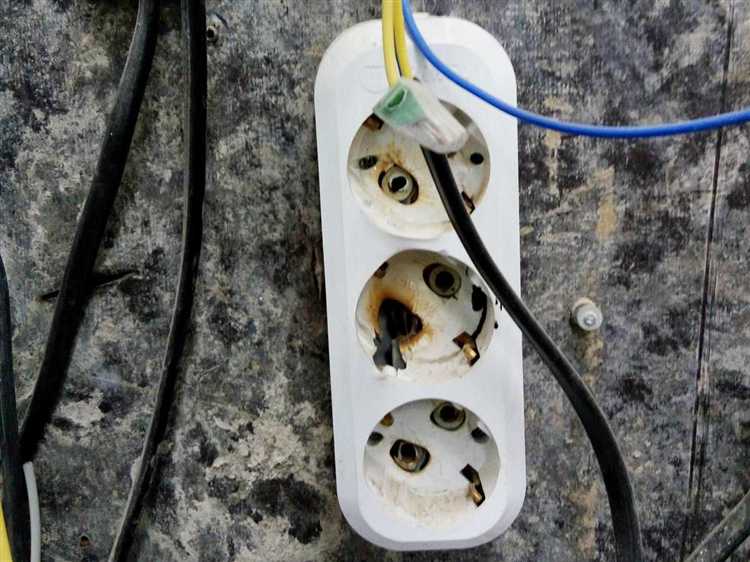

Если планируется использование переносок или удлинителей, необходимо учитывать суммарную нагрузку всей линии, а не отдельной розетки. Пренебрежение этим требованием приводит к перегреву кабеля и аварийным отключениям автомата.
Как рассчитать ток нагрузки для группы розеток
Для расчета тока нагрузки необходимо суммировать мощности всех предполагаемых потребителей, которые могут одновременно подключаться к группе розеток. Мощность каждого устройства указывается на корпусе или в техническом паспорте и выражается в ваттах (Вт).
Суммарная мощность делится на напряжение сети (обычно 220 В). Формула: I = P / U, где I – ток в амперах, P – суммарная мощность в ваттах, U – напряжение в вольтах.
Пример: если в одной группе будут использоваться пылесос (1800 Вт), микроволновка (1200 Вт) и ноутбук (100 Вт), суммарная мощность составит 3100 Вт. Делим на 220 В: 3100 / 220 ≈ 14,1 А.
К полученному значению добавляют 20% запаса: 14,1 × 1,2 ≈ 17 А. Это необходимо для компенсации пусковых токов и недопущения срабатывания автомата при кратковременных перегрузках.
Окончательный выбор автомата должен быть не меньше полученного значения. В данном случае – 20 А. Если расчет показывает значение выше 16 А, группу розеток следует разделить на две с отдельной защитой.

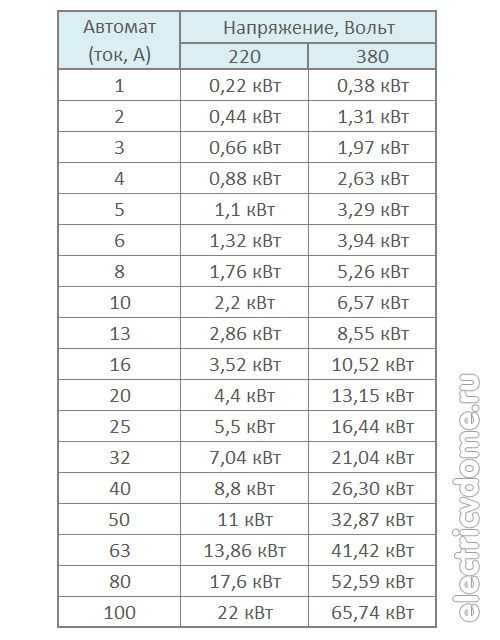

Какой номинал автомата выбрать по расчетному току
Номинал автомата подбирается строго по расчетному току с учетом сечения проводника, типа нагрузки и условий прокладки кабеля. Ошибочный выбор приведёт либо к ложным срабатываниям, либо к перегреву проводки.

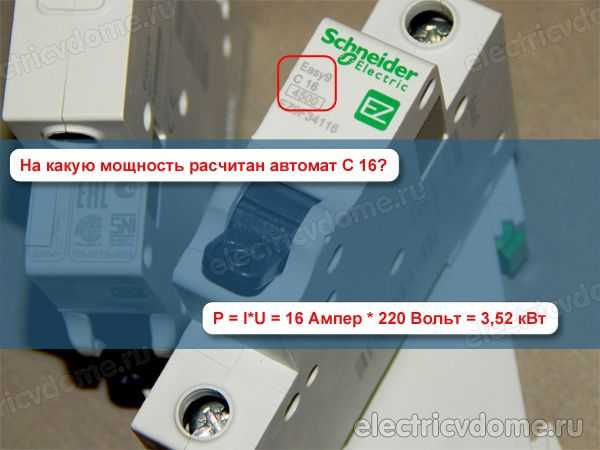

Для начала необходимо определить расчетный ток по формуле:
- I = P / U, где:
- P – суммарная мощность подключаемой нагрузки (Вт),
- U – напряжение сети (обычно 220 В для бытовых розеток).
Пример: суммарная мощность устройств в розеточной группе – 3 500 Вт. Тогда:
- I = 3500 / 220 ≈ 15,9 А
Выбор автомата должен учитывать не только расчетный ток, но и запас по току, который допускается стандартами. Автомат не должен быть рассчитан на ток ниже расчетного и не должен превышать допустимую нагрузку на кабель. Для медного кабеля сечением 2,5 мм² максимальный длительный ток – 21–25 А. Соответственно:
- При токе до 16 А – выбирается автомат на 16 А.
- Если расчетный ток превышает 16 А, но не более 25 А – применяется автомат на 20 А или 25 А, но только при условии, что кабель и розетки соответствуют этой нагрузке.
Автомат на 25 А допустим только при прокладке кабеля сечением не менее 4 мм². Для стандартных розеточных линий на 2,5 мм² – верхний предел 20 А.
Нельзя ориентироваться только на номинал автоматов «по привычке». Расчет обязателен при любых отклонениях от типовой схемы или увеличении количества мощных устройств в группе.

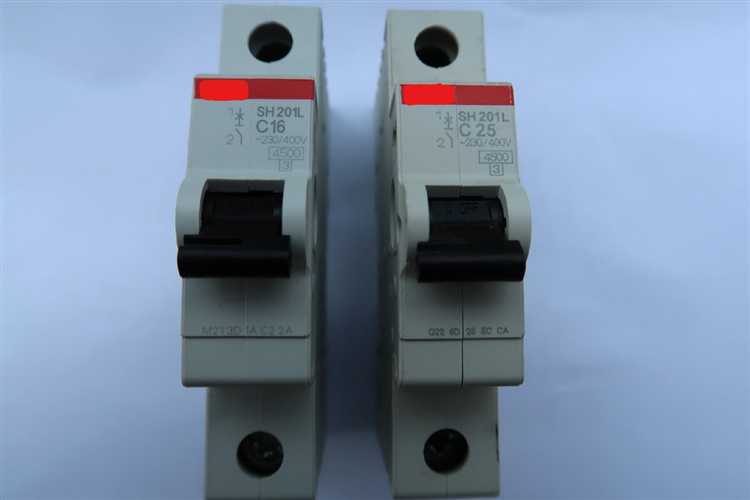

Когда применять автомат на 10 А, 16 А или 25 А
Автомат 10 А устанавливается в цепи с маломощными потребителями. Его применяют для розеток, к которым подключают оборудование мощностью до 2,2 кВт: настольные лампы, телевизоры, ноутбуки, зарядные устройства. Также подходит для отдельных розеточных групп в спальнях и детских, где отсутствуют энергоёмкие приборы.
Автомат 16 А – стандартное решение для большинства розеточных групп. Подходит для цепей, в которые могут быть подключены бытовые приборы суммарной мощностью до 3,5 кВт: пылесосы, микроволновки, электрочайники, стиральные машины. Медный кабель сечением 2,5 мм² обеспечивает безопасную работу автомата при таких нагрузках.
Автомат 25 А используется в цепях с высокомощной техникой, если предусмотрено подключение напрямую без розетки. Пример – варочные панели, проточные водонагреватели, мощные кондиционеры. Требуется медный кабель не менее 4 мм². Установка в розеточные группы без необходимости в таком токе недопустима: при перегрузке кабель может перегреться до срабатывания автомата.
Выбор автомата должен строго соответствовать нагрузке и сечению кабеля. Применение автомата с завышенным номиналом – причина пожара.

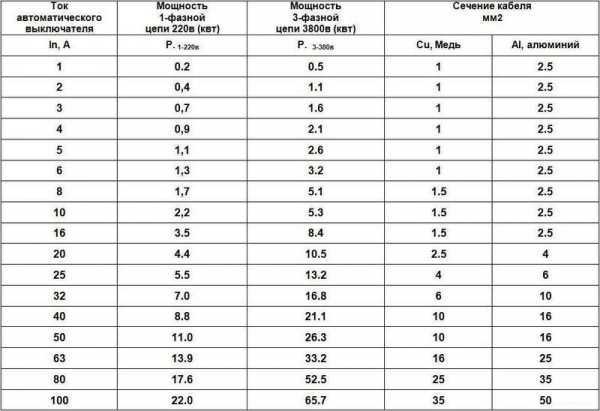

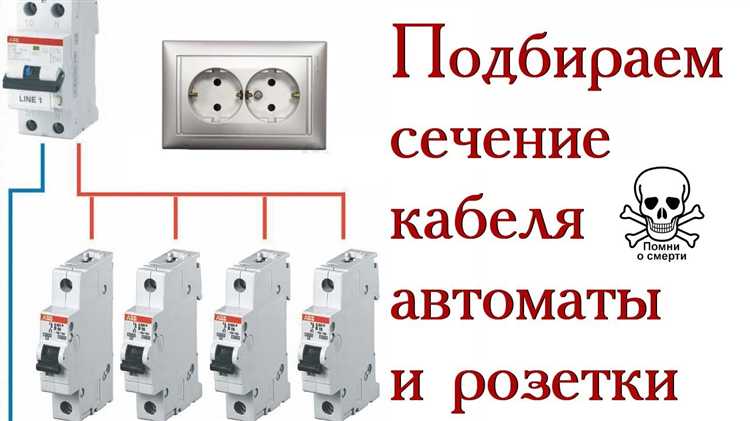

Как учесть сечение провода при выборе автомата
Ток, который способен пропустить провод без перегрева, зависит от его сечения. Если автомат рассчитан на больший ток, чем может выдержать провод, возникает риск оплавления изоляции и пожара. Поэтому номинал автомата должен соответствовать максимально допустимому току для конкретного сечения провода.
- Провод с сечением 1,5 мм² подходит для автомата не выше 16 А. При большей нагрузке провод будет перегреваться.
- Сечение 2,5 мм² допускает установку автомата на 20–25 А. Это типичный вариант для групповых розеток в жилых помещениях.
- Для проводов 4 мм² применяют автоматы до 32 А. Такое сечение используют для мощной техники или групп с высоким потреблением.
Недопустимо подбирать автомат по нагрузке, игнорируя сечение кабеля. Всегда ориентируйтесь на наименьший ток: либо максимальный ток провода, либо расчетную нагрузку. Автомат не должен защищать технику – его задача защитить проводку.
Также учитывайте материал жилы. Алюминиевые провода хуже проводят ток и быстрее нагреваются, поэтому для них следует снижать допустимый ток на 20–25 % по сравнению с медными аналогичного сечения.
Как тип автомата (B, C, D) влияет на защиту розеток
Автоматические выключатели различаются по характеристикам срабатывания: B, C и D определяют диапазон токов, при которых срабатывает защита. Для розеток обычно рекомендуют автоматы типа B, так как они срабатывают при токах перегрузки в диапазоне от 3 до 5 номинальных токов. Это оптимально для бытовых приборов с небольшими пусковыми токами, исключая ложные срабатывания.
Автоматы типа C срабатывают при токах от 5 до 10 номиналов и подходят для розеток, подключенных к нагрузкам с умеренными пусковыми токами – например, к насосам или освещению с трансформаторами. Они обеспечивают надежную защиту от короткого замыкания, при этом уменьшая вероятность отключения из-за кратковременных пусковых токов.
Тип D характеризуется срабатыванием при токах в диапазоне от 10 до 20 номинальных. Такие автоматы применяются в промышленности или для мощного электрооборудования с большими пусковыми токами (двигатели, сварочные аппараты). Для бытовых розеток их использование нежелательно – высокие токи срабатывания могут привести к недостаточной защите и риску повреждения проводки.
Рекомендация: для обычных розеток в жилых помещениях выбирайте автоматы типа B, номиналом, соответствующим максимальной нагрузке (обычно 16 или 20 А). Тип C допустим для розеток с нагрузками, у которых есть пусковые токи выше среднего, но без экстремальных скачков. Использование типа D оправдано только при специализированных мощных приборах.
Когда нужен отдельный автомат для каждой розетки
Отдельный автомат по току для каждой розетки необходим при подключении электроприборов с высокой мощностью или в условиях повышенных требований к безопасности и надежности электроснабжения. К таким ситуациям относятся:
1. Использование бытовой техники с номинальной мощностью свыше 3,5 кВт (например, электрочайники, микроволновые печи, мультиварки). Общий автомат на группу розеток может не обеспечить достаточную защиту от перегрузок и коротких замыканий.
2. Разделение нагрузки в помещениях с постоянным одновременным использованием нескольких энергозависимых устройств. Отдельный автомат снижает вероятность отключения всей цепи при аварии на одном приборе.
3. Монтаж розеток в помещениях с повышенной влажностью или особым микроклиматом (ванные комнаты, кухни, гаражи). Здесь дополнительная защита помогает предотвратить аварийные ситуации и повышает уровень безопасности.
4. Инженерные решения при строительстве новых объектов или капитальном ремонте, когда требуется индивидуальный учет и контроль потребления электроэнергии по каждой точке подключения.
5. Для электроприборов с нестабильными пусковыми токами (например, компрессоры, насосы), отдельный автомат позволяет минимизировать влияние на остальные линии и снижает риск ложных срабатываний.
Рекомендуется выбирать автомат с номинальным током, соответствующим расчетной нагрузке розетки, с учетом пусковых токов и максимально допустимых рабочих режимов проводки. Например, для розеток, рассчитанных на ток 16 А, применяют автоматы на 16 А с характеристикой C или D в зависимости от типа нагрузки.
В итоге, отдельный автомат по току для каждой розетки оправдан при наличии высокомощных приборов, необходимости точного контроля и повышенной надежности, а также в условиях особых эксплуатационных требований.

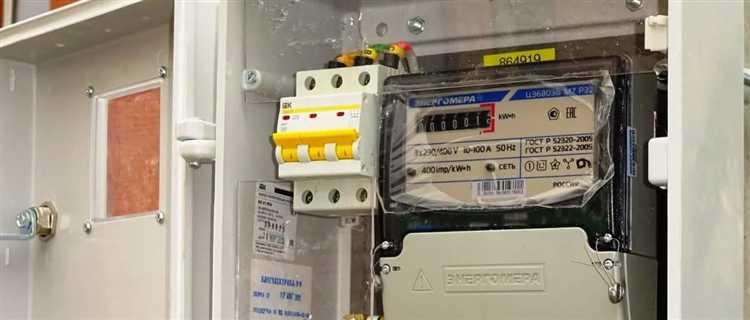

Что важно при установке автомата в электрический щиток
При монтаже автоматического выключателя необходимо обеспечить надежное крепление на DIN-рейку, чтобы избежать смещения при вибрациях или нагрузках. Контакты автомата должны быть тщательно затянуты с моментом, рекомендованным производителем (обычно 2–3 Н·м), чтобы предотвратить перегрев и искрение.
Важно соблюдать последовательность подключения: вводной провод присоединяется к верхним клеммам автомата, а отходящие провода – к нижним. Это гарантирует правильное направление тока и корректную работу защитных механизмов.
Перед установкой убедитесь в соответствии номинального тока автомата с нагрузкой, а также с сечением подключаемых проводников. Например, для медного кабеля с сечением 2,5 мм² рекомендуют автомат на 16 А. Несоответствие увеличивает риск перегрева и выхода из строя оборудования.
При наличии нескольких автоматов в щитке размещайте их так, чтобы обеспечить удобный доступ для обслуживания и быстрого отключения. Обязательно оставляйте пространство для маркировки каждого автомата, что облегчает идентификацию цепей.
Не допускайте перекручивания и излишнего натяжения проводов в месте подключения. Провод должен входить в клемму без повреждений изоляции и с запасом длины для возможного демонтажа.
При установке в условиях повышенной влажности или пыли используйте щитки с соответствующей степенью защиты (например, IP54 и выше), чтобы сохранить работоспособность автомата и избежать коррозии контактов.
Вопрос-ответ:
Какие параметры автомата по току нужно учитывать при выборе для обычной розетки в квартире?
Главное — подобрать автомат, который соответствует нагрузке и сечению проводов в вашей сети. Обычно для розеток в жилых помещениях применяют автоматы на 16 А, если проводка медная с сечением 2,5 мм². Такой автомат защитит проводку от перегрузок и коротких замыканий, обеспечивая безопасность эксплуатации.
Почему важно выбирать автомат именно по току, а не просто покупать самый распространённый?
Если автомат слишком «слабый» по току, он будет постоянно выбивать при нормальной работе приборов, что создаст неудобства. Если наоборот — слишком большой, при реальной перегрузке проводка может перегреться, что повышает риск пожара. Поэтому выбор автомата с подходящим номиналом тока — вопрос безопасности и надёжности работы электрической сети.
Можно ли использовать один автомат на 32 А для нескольких розеток в комнате?
Так делать не рекомендуется. Автомат на 32 А рассчитан на более высокую нагрузку и чаще применяется для мощных приборов или групп электроприёмников с большим суммарным током. Для нескольких розеток лучше ставить автоматы на 16 А или отдельные группы с нужным защитным устройством, чтобы обеспечить правильную защиту проводки и удобство обслуживания.
Какая разница между автоматом с характеристикой B и C, и какой выбрать для розеток?
Автоматы с характеристикой B срабатывают при небольшом превышении тока и подходят для защитных линий с нагрузкой, не вызывающей больших пусковых токов — например, для обычных розеток и освещения. Автоматы с характеристикой C допускают кратковременные токи больше, поэтому их применяют для двигателей и электроинструмента. Для домашних розеток обычно выбирают B-автоматы, так как они обеспечивают надёжную защиту без ложных срабатываний.
Что делать, если после установки автомата он часто выбивает при включении бытовых приборов?
Частые срабатывания могут говорить о нескольких проблемах: неправильно подобран номинал автомата, неисправность самого автомата, проблемы в проводке или слишком большой пусковой ток прибора. В первую очередь стоит проверить соответствие автомата параметрам нагрузки и состояние проводки. Если всё в порядке, возможно, стоит заменить автомат на модель с характеристикой C, которая лучше переносит кратковременные пусковые токи.
Как правильно подобрать автоматический выключатель для розеточной группы в квартире?
Выбор автоматического выключателя для розеток зависит от нескольких факторов, главным из которых является максимальный ток нагрузки, который может возникнуть в цепи. Обычно для бытовых розеток используют автоматы с номиналом 16 А, так как этого достаточно для большинства приборов в квартире. Если же предполагается подключение мощного оборудования, например, электрической плиты или кондиционера, следует подобрать устройство с большим током — 20 А или 25 А. Также важно учитывать характеристики проводки, чтобы автомат не срабатывал преждевременно и при этом обеспечивал защиту от короткого замыкания и перегрузки. Рекомендуется выбирать устройства от известных производителей с маркировкой соответствующей стандартам безопасности.
