Перегрев трёхфазного электродвигателя, рассчитанного на работу от сети 220 В, чаще всего свидетельствует о конкретных неисправностях в электроснабжении, неправильной эксплуатации или нарушениях в процессе подключения. Такие двигатели обычно рассчитаны на подключение по схеме «звезда» или «треугольник» через преобразователь или специализированную сеть, где каждая фаза имеет 220 В относительно нейтрали. Неправильный выбор схемы подключения может привести к неравномерной нагрузке и перегреву обмоток.
Ключевой технической причиной перегрева является дисбаланс фазных токов. Даже отклонение по току в одной из фаз на 10–15 % может вызвать локальное повышение температуры обмотки до критических значений. Это ведёт к ускоренному старению изоляции, межвитковым замыканиям и в дальнейшем – выходу двигателя из строя. Для контроля требуется регулярная проверка симметрии фаз с помощью токовых клещей и термографии.
Не менее важный фактор – пониженное или нестабильное напряжение питания. При снижении напряжения на 10 % рабочий ток двигателя увеличивается примерно на 20 %, что создаёт избыточную тепловую нагрузку на обмотки. При этом снижается крутящий момент, что особенно критично для оборудования с постоянным моментом сопротивления – компрессоров, насосов и вентиляторов.
Перегрузка по механической нагрузке также провоцирует перегрев. Если двигатель эксплуатируется на пределе или с превышением номинального момента, это ведёт к повышенному току в обмотках. Такие режимы должны контролироваться с помощью термореле, защиты от перегрузки и корректного выбора мощности двигателя с запасом по крутящему моменту не менее 20 % от расчетного.
Дополнительную угрозу представляет нарушение теплоотвода. Загрязнённые или заблокированные вентиляционные отверстия, выход из строя встроенного вентилятора или установка двигателя в замкнутом пространстве без циркуляции воздуха резко уменьшают эффективность охлаждения. Каждый лишний 10 °C в температуре обмоток сокращает срок службы изоляции в два раза.

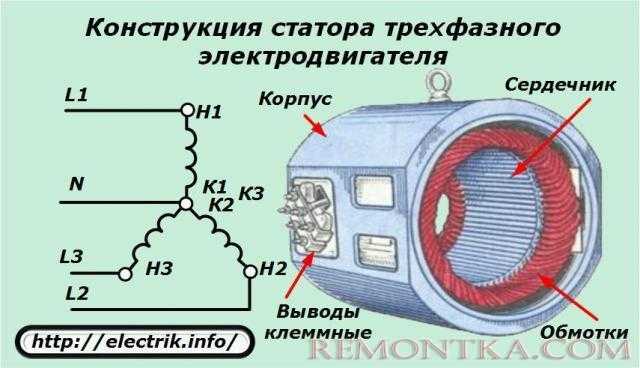

Неправильное подключение обмоток при звезде и треугольнике
- Если двигатель рассчитан на подключение «звезда» 380/220 В, при работе на 220 В его необходимо подключать только по схеме «треугольник». Подключение по «звезде» в этом случае снижает напряжение на фазах до 127 В, что приводит к нехватке пускового момента и перегреву при нагрузке.
- Неправильная расстановка перемычек на клеммной коробке приводит к короткому замыканию или обрыву цепи. Например, при попытке реализовать «треугольник», но с подключением перемычек как для «звезды», двигатель либо не запускается, либо греется с первых секунд работы.
- Переход на «треугольник» возможен только при наличии сети с линейным напряжением 220 В между фазами. При подключении к бытовой сети 220 В с фазой и нулём – схема «треугольник» не применяется вообще, двигатель не предназначен для работы в такой конфигурации.
- Перед подключением убедитесь в соответствии паспортных данных двигателя напряжению сети. Надпись 380/220 В означает, что 380 В – для соединения «звезда», 220 В – для «треугольника».
- Используйте прибор для проверки сопротивления обмоток. Существенное отклонение по одной из фаз указывает на ошибку в соединении.
- После подключения проконтролируйте ток в каждой фазе. Несимметрия более 10% указывает на неправильное подключение или межвитковое замыкание.
Любая ошибка при соединении обмоток приводит к перегреву, в результате – оплавлению изоляции, межвитковым коротким замыканиям и выходу двигателя из строя. Правильное подключение – критически важный этап, особенно в нестандартных сетях с фазным напряжением 220 В.
Повышенное сопротивление в клеммных соединениях
Наличие повышенного переходного сопротивления в клеммных соединениях приводит к локальному нагреву, что вызывает общий перегрев обмоток электродвигателя. Основные причины – ослабление болтовых соединений, окисление контактов, использование неподходящих наконечников и несоответствие сечений проводников токовой нагрузке.
При сопротивлении в соединении всего 0,1 Ом и токе в 10 А рассеивается мощность 10 Вт, локально нагревающая контакт. При длительной работе происходит разрушение изоляции, вплоть до межвиткового короткого замыкания. Особенно критичны такие дефекты для двигателей с термозащитой, установленной вне обмоток – защита может не среагировать вовремя.
Для исключения проблемы необходимо регулярно проверять момент затяжки клемм, использовать медные наконечники с обжатием пресс-клещами, избегать скруток. Поверхности контакта следует очищать от окислов и обрабатывать токопроводящей пастой. Оптимальное сечение провода подбирается по току, с учетом длительности включения и температурной стабильности соединения.
Дополнительно рекомендуется проводить термографический контроль при техническом обслуживании. ИК-камера позволяет обнаружить перегретые соединения до возникновения критических повреждений. Периодичность осмотра – не реже одного раза в полгода для двигателей, работающих в непрерывном режиме.
Работа при пониженном или нестабильном напряжении сети
Трёхфазный электродвигатель, рассчитанный на напряжение 220 В между фазами, критично зависит от стабильности питающей сети. При снижении напряжения даже на 10–15% происходит увеличение тока в обмотках, что приводит к перегреву и ускоренному износу изоляции. Например, при снижении напряжения до 190 В ток увеличивается на 20–25%, что превышает номинальные параметры двигателя.
Нестабильное напряжение с резкими скачками также вызывает пульсации тока, что провоцирует локальный нагрев в точках контакта обмоток, а при частом повторении – межвитковые замыкания. Особенно уязвимы старые двигатели с ослабленной изоляцией, а также те, которые работают в условиях повышенной влажности или загрязнённости.
Рекомендации: применять стабилизаторы напряжения промышленного типа с быстрой реакцией на перепады; регулярно проверять соответствие фазных напряжений с помощью вольтметра; исключить эксплуатацию оборудования при длительном снижении напряжения ниже 200 В.
Важно: в системах с несимметричной нагрузкой по фазам возможен перекос напряжений, что дополнительно увеличивает риск локального перегрева обмоток и выхода двигателя из строя.
Длительная работа при перегрузке по току
Перегрузка по току возникает, когда электродвигатель потребляет ток, превышающий номинальный, указанный на шильдике. Для большинства трёхфазных электродвигателей на 220 В этот показатель колеблется в пределах 2,5–10 А в зависимости от мощности. Повышенное значение тока приводит к увеличению тепловыделения в обмотках, что ускоряет деградацию изоляции и может вызвать межвитковое замыкание.
Особенно опасна ситуация, когда двигатель длительное время работает при нагрузке, превышающей 110–120 % от номинальной. При этом температура обмоток может превышать допустимые 130–155 °C (класс изоляции B и F), в то время как нормальный рабочий режим предполагает 80–100 °C. Без тепловой защиты происходит постепенное разрушение изоляции и обугливание витков.
Наиболее частыми причинами перегрузки являются заклинивание исполнительного механизма, неправильный подбор двигателя по мощности и несбалансированная нагрузка на валу. Также стоит учитывать падение напряжения в сети: при снижении напряжения на 10 % ток увеличивается на 15–20 %, что создаёт дополнительную нагрузку.
Рекомендуется устанавливать термореле в каждую фазу, а также использовать тепловую защиту в пускателе. Для предотвращения перегрева необходимо выполнять регулярную проверку токов всех фаз при помощи токоизмерительных клещей. Превышение тока более чем на 5–10 % от номинала – повод для немедленного анализа и устранения причины.
Нарушение работы системы охлаждения двигателя
Охлаждение трёхфазного электродвигателя на 220 В осуществляется принудительно – за счёт встроенного вентилятора, установленного на валу ротора. При снижении эффективности этого узла температура обмоток может превысить допустимый уровень уже через 15–20 минут работы под нагрузкой.
Основные причины сбоев в системе охлаждения:
| Причина | Описание | Рекомендации |
|---|---|---|
| Механическое повреждение вентилятора | Поломка или деформация лопастей нарушает воздушный поток. Двигатель перегревается, особенно при высоких оборотах. | Проверить целостность крыльчатки, при повреждении – заменить на оригинальную модель. |
| Засорение вентиляционных каналов | Пыль, масляный налёт и металлическая стружка блокируют прохождение воздуха. | Регулярно очищать вентиляционные отверстия сжатым воздухом, особенно в промышленных условиях. |
| Неисправность подшипников | Повышенное трение снижает обороты вентилятора, уменьшая воздушный поток. | Контролировать температуру корпуса и уровень шума, заменять изношенные подшипники. |
| Работа в замкнутом пространстве | Ограниченная циркуляция воздуха препятствует отводу тепла даже при исправной системе вентиляции. | Обеспечить свободный доступ воздуха минимум с трёх сторон, соблюдать минимальные расстояния до стен (не менее 15 см). |
Даже кратковременный сбой в охлаждении способен вызвать локальный перегрев обмоток, что ускоряет старение изоляции. Повторное включение двигателя без устранения причин перегрева приводит к повреждению статора и межвитковым замыканиям. Обязателен контроль температуры корпуса – допустимое значение для большинства моделей не должно превышать +75°C при длительной работе.
Попадание пыли, грязи или влаги внутрь корпуса
Пыль и грязь, оседающие на обмотках и вентиляционных каналах, снижают эффективность теплоотвода, создавая локальные зоны перегрева. Влага, проникая внутрь корпуса, вызывает коррозию обмоток и ухудшает изоляционные свойства, что увеличивает ток утечки и приводит к пробоям.
В условиях высокой запылённости необходимо устанавливать фильтры и регулярно очищать вентиляционные отверстия. Для защиты от влаги рекомендуется применять уплотнительные элементы и герметизацию соединений, особенно при эксплуатации на открытом воздухе или в помещениях с повышенной влажностью.
Использование электродвигателей с классом защиты IP54 и выше значительно снижает риск проникновения загрязнений. Рекомендуется проводить техническое обслуживание не реже одного раза в полгода с проверкой состояния изоляции и очисткой внутренних поверхностей.
Нарушение правил очистки и эксплуатации ведёт к повышенному сопротивлению в обмотках и увеличению температуры, что сокращает срок службы двигателя и увеличивает вероятность аварийных отключений.
Износ подшипников и увеличение механического сопротивления
Износ подшипников напрямую влияет на рост механического сопротивления вращения вала электродвигателя. При износе контактные поверхности подшипников деформируются, увеличивая трение и вызывая дополнительное нагревание. Температура подшипников при нормальной работе не должна превышать 70–80 °C. Если температура подшипника поднимается выше 100 °C, это свидетельствует о недостаточной смазке или механическом повреждении.
Увеличенное сопротивление вращения приводит к росту электрического тока в обмотках статора, что вызывает перегрев всего двигателя. Практическое значение имеет своевременная диагностика состояния подшипников: измерение температуры, вибрационный анализ и контроль уровня смазки. Регулярная замена смазочных материалов с использованием специализированных смазок для высоконагруженных подшипников уменьшает риск преждевременного износа.
Для снижения механического сопротивления рекомендуется соблюдать рекомендуемый интервал замены подшипников, который зависит от условий эксплуатации и нагрузки. Например, при постоянной работе в тяжелых условиях замена подшипников проводится каждые 1,5–2 года. Также важно контролировать правильность монтажа и отсутствие перекосов вала, так как смещение оси увеличивает нагрузку на подшипники и приводит к их ускоренному износу.
Игнорирование признаков износа подшипников повышает риск полного отказа двигателя и увеличивает вероятность аварийного перегрева, что сокращает срок службы оборудования и увеличивает затраты на ремонт.
Частотное управление без учета теплового режима
Применение частотных преобразователей для управления трехфазными электродвигателями на 220 В без анализа тепловой нагрузки приводит к критическим перегревам и сокращению ресурса. Основные ошибки и их последствия:
- Постоянное снижение частоты при фиксированном напряжении вызывает снижение скорости вентилятора охлаждения двигателя, что уменьшает теплоотдачу на 20–30% при снижении частоты до 30 Гц.
- Игнорирование динамики изменения тока и момента нагрузки приводит к длительным перегрузкам, которые увеличивают температурные пиковые значения на 15–25% выше номинала.
- Отсутствие компенсации для сопротивления обмоток при пониженных частотах вызывает рост тепловой нагрузки из-за повышенного скольжения и увеличения токов в пусковом режиме.
Рекомендации для предотвращения перегрева при частотном управлении без теплового контроля:
- Снижать частоту не ниже 40–45 Гц при сохранении пропорционального напряжения, чтобы обеспечить достаточное охлаждение.
- Использовать внешние датчики температуры обмоток для контроля нагрева с целью автоматического ограничения частоты или отключения нагрузки при достижении критических значений.
- Внедрять алгоритмы управления, учитывающие тепловой баланс: динамическое ограничение тока и плавное изменение скорости с учетом времени работы и температуры.
- Проектировать систему с запасом по мощности двигателя не менее 15–20% для компенсации ухудшенного охлаждения при низких частотах.
- Проводить регулярный анализ температуры и токов в различных режимах эксплуатации с целью корректировки параметров частотного преобразователя.
Отсутствие теплового мониторинга при частотном управлении неизбежно приводит к снижению КПД и ресурса электродвигателя, а также к росту затрат на обслуживание и ремонт.
Вопрос-ответ:
Почему трёхфазный электродвигатель на 220 В может сильно нагреваться при нормальной нагрузке?
Перегрев может возникать из-за неправильного подключения обмоток, особенно если двигатель рассчитан на другое напряжение или схему подключения. Например, при соединении «звезда» вместо «треугольник» или наоборот, токи в обмотках увеличиваются, что приводит к перегреву даже при обычной нагрузке.
Как влияет качество электропитания на температуру трёхфазного двигателя?
Если в сети наблюдаются значительные колебания напряжения, наличие гармоник или дисбаланс фаз, это приводит к неравномерной работе обмоток и повышенному току в отдельных фазах. В результате двигатель нагревается сильнее, что сокращает срок службы и может вызвать выход из строя.
Может ли механическая неисправность вызывать перегрев электродвигателя? Какие именно проблемы стоит проверить?
Да, механические дефекты, такие как заедание подшипников, неправильная установка ротора или недостаточная смазка, увеличивают нагрузку на двигатель. При этом электромотор работает с повышенным усилием, что отражается на повышении температуры обмоток и корпуса.
Как влияет на нагрев неправильный выбор пускового устройства для трёхфазного двигателя на 220 В?
Если выбран пускатель с неподходящей схемой запуска или отсутствует плавный пуск, двигатель может испытывать резкие пиковые токи при включении. Это создаёт дополнительные тепловые нагрузки на обмотки и способствует их перегреву, особенно при частых включениях и выключениях.
Какие меры профилактики помогут избежать перегрева трёхфазного электродвигателя в быту или на производстве?
Регулярная проверка правильности подключения, контроль параметров электросети, своевременное обслуживание подшипников и механизмов, использование подходящих защитных устройств и пусковых схем — всё это значительно снижает риск перегрева. Также важно следить за условиями охлаждения и не допускать загрязнения вентиляционных отверстий.
