Выдавливание поддерживающего ролика возникает вследствие неравномерного распределения нагрузки на колесную ось. Чаще всего это связано с износом или деформацией направляющей, что приводит к перекосу конструкции и смещению ролика за пределы посадочного места.
Основной фактор – накопление грязи и мелких частиц в пазах направляющей. При отсутствии регулярной очистки образуется дополнительное трение, которое увеличивает давление на боковые поверхности ролика, вызывая его смещение.
Недостаточное закрепление подшипников и использование неподходящих крепежных элементов снижают устойчивость ролика к нагрузкам, что ускоряет процесс выдавливания. Также важно учитывать качество материалов: низкоуглеродистая сталь быстро деформируется при значительных нагрузках.
Для предотвращения выдавливания рекомендуют регулярно проверять состояние направляющей и роликов, производить очистку от загрязнений не реже одного раза в месяц, а также использовать ролики с усиленными подшипниками, рассчитанными на конкретные габариты ворот.
Влияние неправильной установки ролика на его смещение
Если ролик установлен с нарушением геометрии посадочного места, нагрузка распределяется неравномерно. При отклонении оси ролика от вертикали или горизонтали возникает дополнительное боковое давление на направляющую. Это ведёт к повышенному трению и постепенному выдавливанию ролика из крепления.
Частая ошибка – недостаточная фиксация крепежа, из-за чего ролик смещается под нагрузкой ворот. Даже небольшой люфт приводит к динамическим ударам, ускоряющим износ элементов и деформацию корпуса ролика.
Рекомендации: перед установкой проверить точность монтажных отверстий, использовать уровни и шаблоны для выверки положения. Крепеж должен обеспечивать жёсткую фиксацию без возможности сдвига.
Неправильный угол установки ролика приводит к перекосу нагрузки на подшипник, что вызывает его быстрий износ и способствует смещению ролика. Следует контролировать параллельность ролика и направляющей по всей длине откатного полотна.
В случаях, когда ролик установлен слишком глубоко или наоборот выступает, нарушается нормальный ход ворот. Это приводит к ударным нагрузкам и повышенному риску выдавливания ролика.
Регулярная проверка положения ролика после монтажа и при техническом обслуживании позволит обнаружить и устранить смещение на ранней стадии, продлевая срок службы узла.

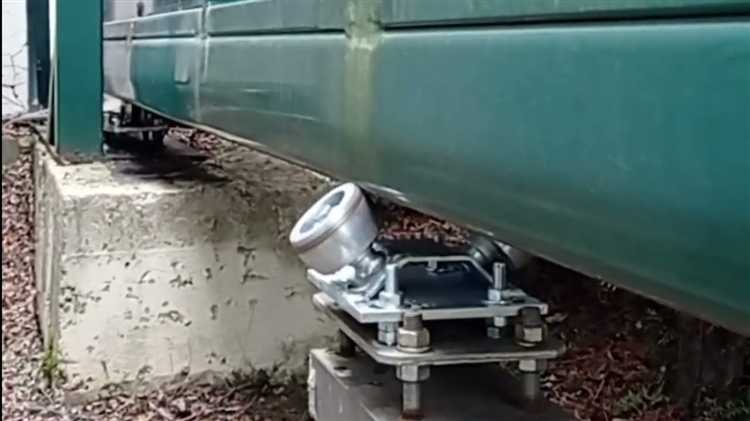

Роль износа подшипников в выдавливании ролика
Подшипники поддерживающих роликов откатных ворот служат для снижения трения и обеспечения плавного вращения. Износ приводит к повышенному люфту и нарушению центровки ролика, что увеличивает нагрузку на корпус и направляющие элементы.
Основные признаки износа подшипников: посторонние шумы при движении ворот, затруднённое вращение ролика, появление вибраций. Эти факторы усиливают боковое давление на вал и корпус, способствуя смещению ролика из посадочного места.
При игнорировании износа возникает постепенное выдавливание ролика из держателя, что снижает эффективность работы ворот и ускоряет повреждение направляющих. Регулярная проверка состояния подшипников с использованием диагностического инструмента и своевременная замена устраняют данную проблему.
Рекомендуется применять подшипники с повышенной износостойкостью и правильно устанавливать смазку, соответствующую условиям эксплуатации. Устранение люфта и поддержание оптимального зазора минимизируют риск смещения ролика.

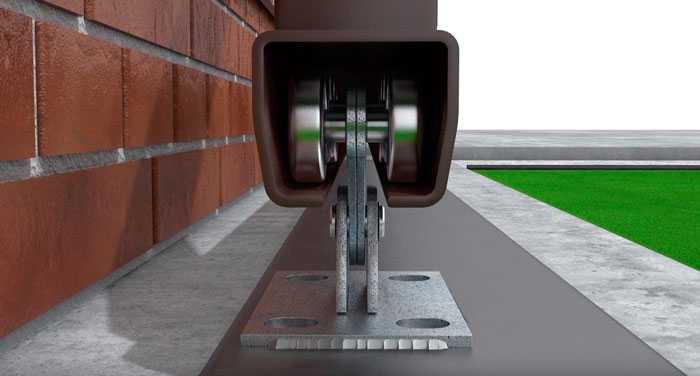

Как деформация направляющей способствует выходу ролика из строя
Деформация направляющей приводит к изменению траектории движения ролика, что вызывает неравномерное распределение нагрузки и ускоренный износ. Даже небольшие изгибы или вмятины создают участки повышенного трения и механического напряжения на корпусе и подшипниках ролика.
- Нарушение геометрии направляющей снижает точность движения, вызывая боковые удары по роликам.
- Сдвиг или перекос ролика приводит к локальному повышению давления, что ускоряет разрушение подшипников.
- Поврежденные участки направляющей увеличивают сопротивление движению, создавая дополнительную нагрузку на ролик и ось.
Результатом становится постепенное выдавливание ролика из крепежа или полный выход из строя вследствие поломки подшипников и корпуса.
Рекомендации для предотвращения дефектов:
- Регулярно проверять направляющую на наличие деформаций с помощью уровней и шаблонов.
- При обнаружении изгибов или вмятин проводить выправку или замену участка направляющей.
- Использовать направляющие из устойчивых к механическим воздействиям материалов с достаточной толщиной стенок.
- Обеспечивать качественную установку ворот с правильным креплением и выравниванием направляющей.
Своевременное устранение деформаций продлевает срок службы роликов и сохраняет стабильную работу откатных ворот.
Воздействие избыточной нагрузки на ролик и крепеж
Поддерживающий ролик рассчитан на определённый максимальный вес ворот и динамические нагрузки при открытии и закрытии. Превышение допустимой нагрузки вызывает деформацию ролика, что приводит к его выдавливанию из крепежного узла.
При увеличении нагрузки более чем на 20% от расчетной, металлическая обойма ролика начинает смещаться из посадочного места, снижая плотность прилегания и создавая дополнительный люфт. Это способствует быстрому износу втулок и подшипников.
Крепёжные элементы – болты и гайки – испытывают избыточное усилие, что ведёт к их ослаблению и деформации посадочных отверстий. Нарушение жёсткости крепления усиливает вибрации, которые усиливают процесс выдавливания ролика.
Рекомендуется использовать крепёж класса не ниже 8.8, а также контролировать момент затяжки болтов согласно нормативам, обычно 25-30 Н·м для типовых диаметров. Регулярный осмотр и подтяжка крепежа предотвращают смещение ролика и продлевают срок службы механизма.
Для ворот с массой свыше 300 кг следует рассматривать ролики с усиленным корпусом и увеличенным диаметром оси, способные выдерживать повышенные нагрузки без деформаций.
Последствия коррозии и загрязнений для фиксирующих элементов
Коррозия вызывает уменьшение толщины металла фиксирующих элементов, снижая их прочность и жёсткость. В результате болты, шпильки и гайки теряют способность удерживать ролик в правильном положении, что приводит к люфтам и смещению узла. При этом риск выдавливания ролика увеличивается из-за ослабления крепления и деформации опорных деталей.
Загрязнения, особенно абразивного характера, ускоряют износ посадочных поверхностей и резьб. Песок, грязь и ржавчина действуют как микрошлиф, создавая дополнительные зазоры между фиксирующими элементами и корпусом ролика. Это снижает эффективность крепления и вызывает повышенные вибрации при работе ворот.
В местах с высокой влажностью и отсутствием антикоррозионной обработки коррозионные процессы развиваются быстрее. Металлические части фиксирующих элементов покрываются ржавчиной, которая способствует «прикипанию» резьбы. Попытки регулировки или демонтажа приводят к повреждению крепежа и деформации резьбовых соединений.
Для предотвращения описанных проблем рекомендуется использовать нержавеющие или оцинкованные крепежные элементы, а также периодически очищать крепления от загрязнений с последующей обработкой антикоррозионными составами. Регулярная смазка резьбовых соединений минимизирует риск заедания и увеличивает срок службы деталей.
При наличии видимых следов коррозии фиксирующие элементы подлежат замене. Использование повреждённого крепежа может привести к критическим поломкам и аварийным ситуациям с откатными воротами.

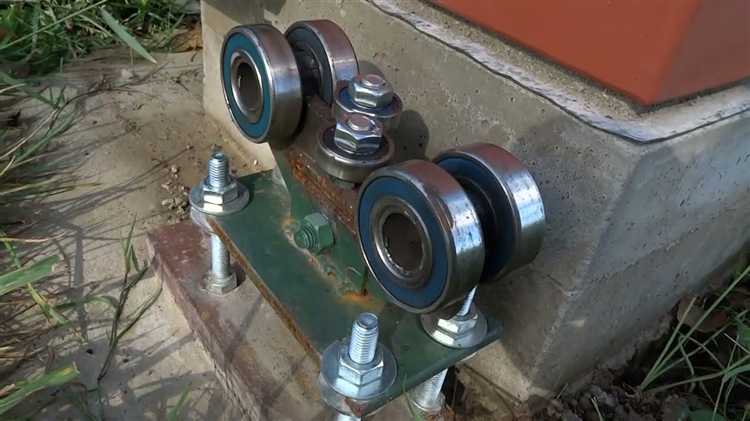

Ошибки в выборе размеров роликов и их креплений
Частая причина выдавливания поддерживающего ролика – несоответствие его диаметра нагрузкам и конструкции ворот. Ролики меньшего диаметра быстрее изнашиваются и подвержены деформации, что приводит к смещению и повышенной осевой нагрузке на крепления. Оптимальный диаметр для стандартных откатных ворот – от 70 до 120 мм, в зависимости от веса полотна и интенсивности эксплуатации.
Использование роликов с неподходящей шириной подшипника вызывает излишний люфт или зажим, что способствует неравномерному распределению нагрузки и возникновению перекосов. Рекомендуется подбирать ролики с шириной подшипника не менее 20 мм для ворот весом свыше 300 кг.
Ошибка в выборе креплений проявляется в недостаточной прочности монтажных элементов и несоответствии габаритов крепежных отверстий. Крепления с ослабленными или неправильно расположенными точками фиксации создают возможность для смещения ролика в осевом направлении, особенно при вибрационных нагрузках и ударах.
Для предотвращения выдавливания важно использовать крепления с минимальным зазором между валом ролика и монтажной рамой, а также предусмотреть регулировочные элементы, позволяющие контролировать положение ролика после установки.
Использование стандартных размеров роликов без учета спецификации ворот увеличивает риск быстрого выхода из строя системы поддержки. Каждый параметр ролика и крепления должен соответствовать весу полотна, длине отката и условиям эксплуатации, чтобы избежать механических повреждений и продлить срок службы.
Влияние вибраций и механических ударов на смещение ролика
Вибрации и механические удары играют ключевую роль в процессе смещения поддерживающего ролика откатных ворот. Даже небольшие колебания могут существенно повлиять на работу системы и ускорить износ деталей. Рассмотрим, как именно эти факторы воздействуют на положение ролика.
Вибрации могут быть вызваны различными источниками: от неравномерной работы двигателя и механизмов до внешних воздействий, таких как движение транспорта рядом с воротами. Эти колебания вызывают изменение силы давления на ролик, что приводит к его смещению. На практике вибрации могут:
- Привести к ослаблению крепежных элементов.
- Вызвать деформацию направляющих, что снижает точность работы ворот.
- Ускорить износ подшипников и других движущихся частей.
Механические удары, в свою очередь, происходят при резком начале или остановке движения ворот. Каждый удар влияет на расположение ролика и может привести к его деформации или даже поломке. Часто удары возникают из-за:
- Неровной поверхности направляющих.
- Неисправностей в механизмах привода.
- Превышения максимальной нагрузки на систему.
Основные последствия механических ударов:
- Нарушение геометрии ролика, что делает его нестабильным в работе.
- Увеличение трения в системе, что приводит к перегреву и износу.
- Повреждение направляющих и других компонентов системы.
Для минимизации воздействия вибраций и ударов следует:
- Регулярно проверять и обслуживать системы крепежа и направляющие.
- Использовать амортизирующие элементы для поглощения вибраций.
- Контролировать состояние привода, чтобы избежать резких движений.
- Устанавливать ролики с повышенной износостойкостью.
При соблюдении этих рекомендаций удастся снизить риск смещения ролика и продлить срок службы откатных ворот.

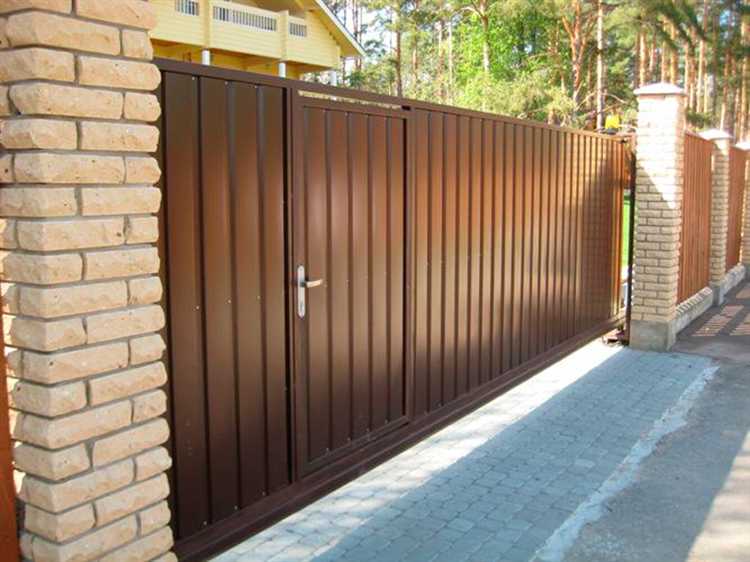

Методы контроля и профилактики выдавливания ролика на воротах
Регулярная смазка роликов и направляющих помогает предотвратить преждевременный износ. Используйте смазки, которые подходят для работы в условиях высокой нагрузки и низких температур, чтобы избежать утрат производительности из-за заедания. Неправильная смазка или её отсутствие может стать причиной дополнительного трения и нагрузки на ролики, что приведет к выдавливанию.
Другим важным аспектом является контроль за состоянием самого ролика. Он должен быть изготавливаем из качественных материалов, стойких к механическим повреждениям и коррозии. Ролики, выполненные из низкокачественного металла или пластика, могут быстрее деформироваться под нагрузкой, что ускоряет процесс выдавливания.
Своевременная регулировка натяжения системы также играет ключевую роль. Если натяжение направляющих слишком велико или недостаточно, это может привести к некорректной работе роликов, что в конечном итоге спровоцирует их выдавливание. Регулировка должна быть выполнена с учётом всех производственных рекомендаций.
Для профилактики выдавливания важно учитывать рабочие условия ворот. Например, в регионах с сильными морозами или жарким климатом могут потребоваться специальные покрытия для роликов и направляющих, которые защитят их от воздействия экстремальных температур. Периодический контроль состояния ворот и их компонентов также помогает своевременно выявить проблемы и избежать избыточных нагрузок на систему.
Вопрос-ответ:
Что может привести к выдавливанию поддерживающего ролика на откатных воротах?
Причины могут быть разные: износ материалов, неправильная установка, некорректная эксплуатация или даже неправильная настройка механизма. Если ролик со временем теряет свою форму или его поверхность повреждена, это может вызвать его деформацию или выход из строя. Также неправильное выравнивание ворот или перегрузка могут создать дополнительные нагрузки на ролик, что ускоряет его износ.
Каковы основные признаки того, что поддерживающий ролик откатных ворот поврежден или выдавлен?
Если ролик поврежден, вы можете заметить, что ворота начали двигаться с трудом или со скрипом. Также может появиться люфт или вибрация в движении ворот. Внешние повреждения на ролике или следы его деформации на поверхности могут быть очевидными признаками проблемы. Если ролик сильно поврежден, ворота могут даже застревать или не открываться вовсе.
Как предотвратить выдавливание поддерживающего ролика на откатных воротах?
Для предотвращения выдавливания ролика важно регулярно проверять состояние всех компонентов откатных ворот, особенно роликов и направляющих. Рекомендуется своевременно проводить техническое обслуживание: очищать ролики от грязи и мусора, смазывать их, а также следить за равномерностью нагрузки на ворота. Также важно соблюдать рекомендации по эксплуатации и не перегружать систему ворот.
Как правильно выбрать поддерживающий ролик для откатных ворот, чтобы избежать его повреждения?
При выборе ролика важно учитывать его грузоподъемность, так как ролик должен быть рассчитан на вес ворот. Также стоит обратить внимание на материалы, из которых изготовлены ролики, поскольку металлические или полиуретановые ролики могут иметь разные эксплуатационные характеристики. Хороший ролик должен быть устойчив к внешним воздействиям и работать плавно, не создавая лишних нагрузок на систему.
Что делать, если поддерживающий ролик на откатных воротах выдавлен, и ворота не могут нормально двигаться?
Если ролик поврежден и ворота не двигаются, сначала нужно прекратить использовать ворота, чтобы не усугубить проблему. После этого необходимо заменить поврежденный ролик на новый. Важно убедиться, что новый ролик подходит по характеристикам и правильно установлен. Кроме того, стоит проверить и другие компоненты механизма, чтобы убедиться, что причина поломки не кроется в других частях конструкции.
