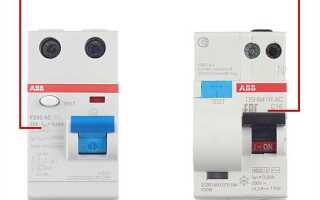

Устройство защитного отключения (УЗО) предназначено для быстрого отключения питания при утечке тока на землю. Его главная задача – предотвращение поражения электрическим током и снижение риска возгорания из-за скрытых повреждений в электропроводке.
Принцип работы УЗО основан на сравнении токов в фазном и нулевом проводниках. При нормальной работе эти токи равны, а при утечке часть тока уходит на землю, что вызывает срабатывание механизма отключения. Время реакции составляет доли секунды, что значительно повышает безопасность электросети.
Для правильного выбора УЗО необходимо учитывать номинальный ток утечки – обычно это 10, 30 или 100 мА, в зависимости от зоны применения и требований по безопасности. В жилых помещениях рекомендуется использовать устройства с током утечки 30 мА, что обеспечивает защиту человека, а для защиты оборудования – 100 мА.
Монтаж УЗО должен проводиться с учётом схемы электропроводки и особенностей нагрузки, чтобы исключить ложные срабатывания и обеспечить стабильную работу всей системы. Регулярная проверка устройства с помощью встроенной кнопки тестирования помогает поддерживать его работоспособность.
Принцип действия устройства защитного отключения
УЗО контролирует баланс токов в фазном и нулевом проводниках. В нормальном режиме сумма токов равна нулю, так как электрический ток возвращается по нулевому проводу. При повреждении изоляции или попадании тока на корпус возникает утечка – часть тока уходит в землю. Это вызывает дисбаланс, фиксируемый в устройстве.
Внутри УЗО находится дифференциальный трансформатор тока, который измеряет разницу между входящим и выходящим током. Если превышается установленный порог, обычно 10–30 мА для бытовых сетей, срабатывает электромагнитный механизм, мгновенно разрывающий цепь.
Время отключения от 20 до 40 миллисекунд предотвращает поражение электрическим током и снижает риск возгорания. Рекомендуется использовать УЗО с током срабатывания не более 30 мА для защиты людей и 100 мА – для оборудования.

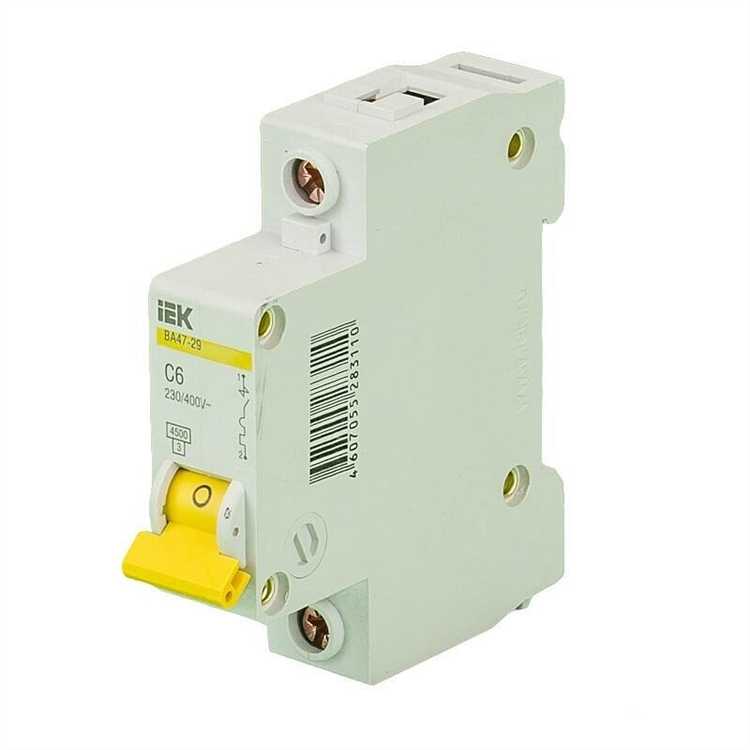

УЗО не заменяет автоматические выключатели по функции защиты от перегрузок и коротких замыканий, а дополняет их, реагируя именно на токи утечки.
Как определить необходимость установки УЗО в доме

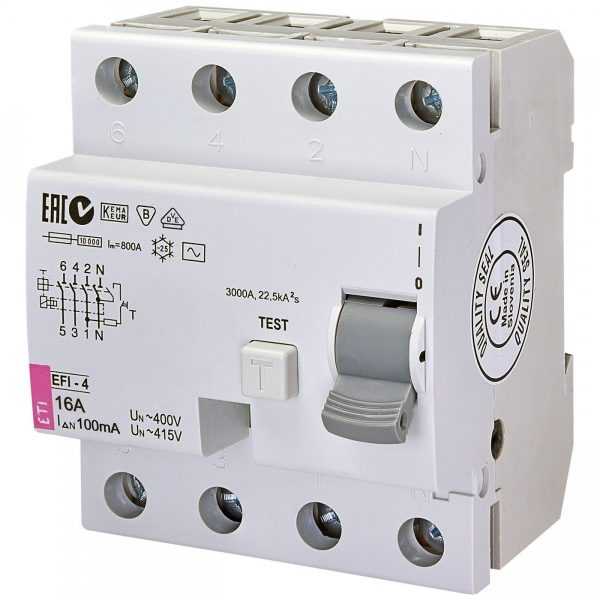

УЗО (устройство защитного отключения) требуется в помещениях с повышенным риском поражения электрическим током, например, ванных комнатах, кухнях и наружных установках. В домах с электропроводкой старого образца и без заземления установка УЗО обязательна для безопасности.
Для оценки необходимости проводят проверку электросети с помощью специального тестера или приглашенного электрика. Основные показатели: наличие цепей с током утечки более 30 мА, отсутствие или плохое состояние заземления, использование приборов с высоким потреблением воды и влаги.
Если в доме есть маленькие дети или пожилые люди, риск случайного контакта с токоведущими частями увеличивается, что требует установки УЗО для предотвращения поражения током. Также рекомендуется установить УЗО в помещениях с повышенной влажностью, где возрастает вероятность пробоя изоляции.
Законодательство и нормы электробезопасности во многих странах обязывают устанавливать УЗО в новых жилых зданиях и при капитальном ремонте электросети. Проверка электросистемы специалистом позволит выявить конкретные участки, где УЗО необходимо.
Итоговая рекомендация: установка УЗО оправдана при отсутствии качественного заземления, наличии электроприборов с повышенным риском токовых утечек, использовании электропроводки старого типа и для защиты уязвимых категорий жильцов.
Виды УЗО и их основные технические характеристики

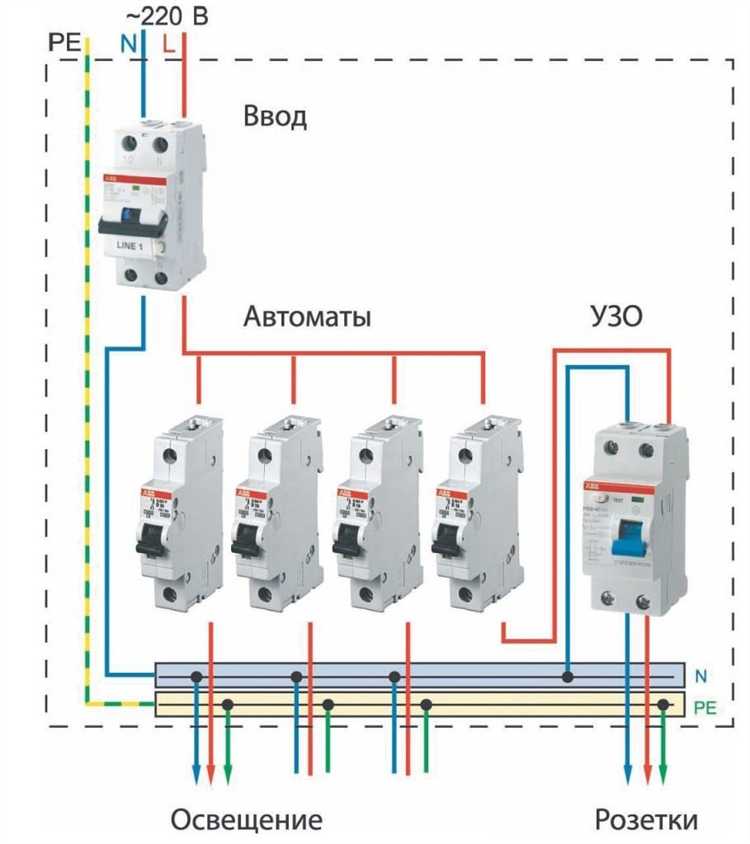

УЗО разделяют по типу тока утечки и скорости срабатывания. Основные типы – А, AC, B и F. Тип AC реагирует на синусоидальные переменные токи утечки, подходит для обычных бытовых цепей. Тип A воспринимает как переменный, так и пульсирующий постоянный ток, что важно при подключении оборудования с электронными блоками управления. Тип B предназначен для обнаружения постоянных токов утечки, часто используется в электромобилях и промышленной автоматике. Тип F – промежуточный вариант, рассчитан на сложные импульсные утечки, применим при работе с частотными преобразователями.
Номинальный ток УЗО варьируется от 16 до 125 А, подбирается в зависимости от нагрузки. Чувствительность – ключевой параметр, обычно 30 мА для защиты человека и 100 мА для оборудования. Время срабатывания не должно превышать 0,03 секунды при номинальной чувствительности.

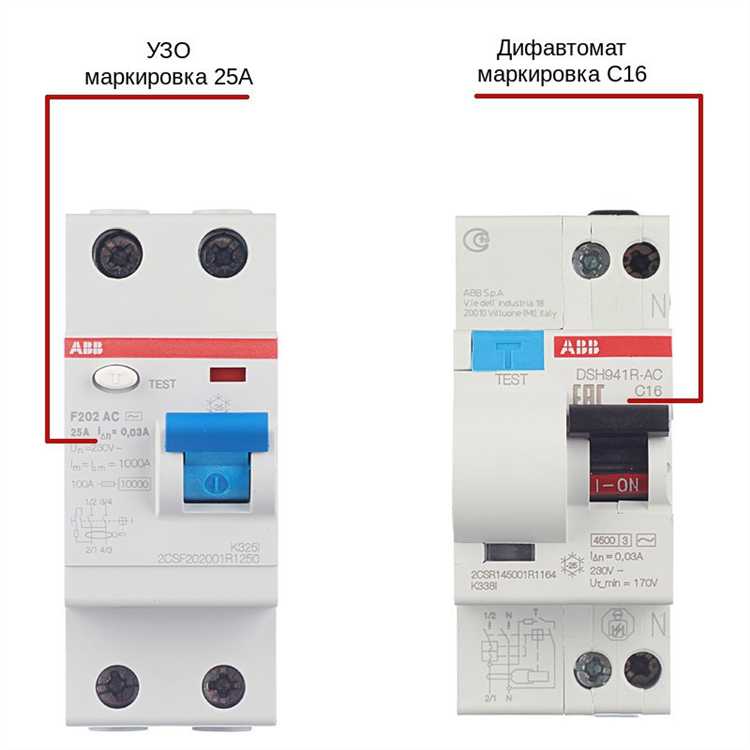

По способу монтажа выделяют модульные УЗО для установки в щиток на DIN-рейку и встроенные в автоматические выключатели. Последние удобны при ограниченном пространстве и обеспечивают комплексную защиту.
Для наружных установок применяются корпуса с защитой IP54 и выше, что исключает проникновение пыли и влаги. Важно выбирать устройства с сертификацией, подтверждающей соответствие требованиям ПУЭ и ГОСТ.
При выборе учитывайте максимальный ток короткого замыкания и ток срабатывания, чтобы обеспечить надежную защиту без ложных отключений. Для систем с постоянным током и солнечных панелей предпочтительнее тип B или специальные комбинированные устройства.
Особенности монтажа УЗО в электропроводке

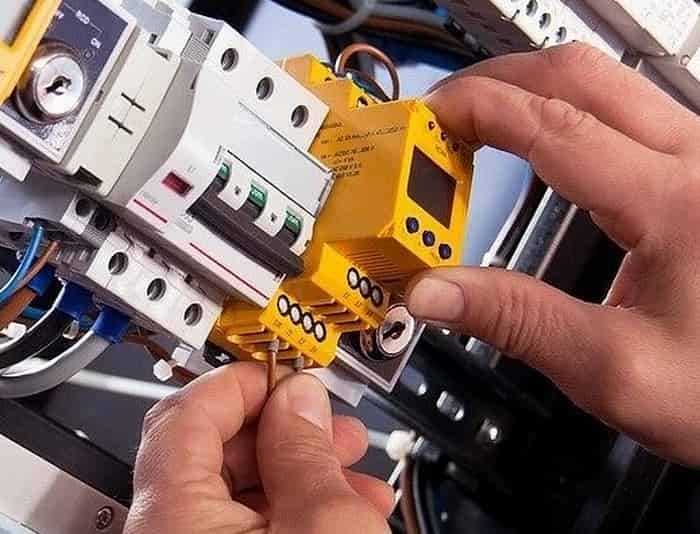

УЗО устанавливается в распределительном щите на входе линии или группы линий, чтобы обеспечить защиту от токов утечки. Перед монтажом важно убедиться в совместимости аппарата с номинальным током и номиналом дифференциального тока, обычно 30 мА для бытовых нужд и 100 мА для защиты электроустановок общего назначения.
Подключение фазного и нулевого проводников должно строго соответствовать маркировке на корпусе УЗО. Фаза подводится к входной клемме, ноль – к нулевой клемме. Нарушение порядка приводит к некорректной работе устройства и снижению надежности защиты.
Для корректной работы УЗО необходимо обеспечить правильное заземление системы. Наличие отдельного контура заземления и отсутствие смещения потенциалов в нулевой шине уменьшают вероятность ложных срабатываний.
При монтаже рекомендуется применять автоматические выключатели с соответствующим номиналом для защиты линии от перегрузок и коротких замыканий, чтобы не полагаться только на УЗО, которое не предназначено для этих функций.
В случае прокладки скрытой проводки особое внимание уделяется качеству соединений и изоляции проводов, поскольку повреждения изоляции увеличивают вероятность токов утечки и преждевременного срабатывания УЗО.
Установка УЗО требует проверки работоспособности после подключения с помощью тестовой кнопки на корпусе. Дополнительно рекомендуется проведение измерений токов утечки с помощью специализированного оборудования для контроля правильности монтажа.
В жилых помещениях с повышенной влажностью или во внешних электроустановках следует использовать УЗО с соответствующим классом защиты от влаги и пыли, например IP44 и выше.
Как проверить работоспособность УЗО самостоятельно
Для проверки работоспособности устройства защитного отключения (УЗО) нужно следовать точной последовательности действий с использованием встроенной кнопки теста и, при необходимости, мультиметра.
- Найдите на корпусе УЗО кнопку с обозначением «Тест» или «Test».
- Нажмите и удерживайте кнопку «Тест». УЗО должно мгновенно сработать и отключить питание, что подтверждает исправность механизма отключения.
- После срабатывания УЗО включите его вручную, чтобы восстановить питание.
Если устройство не отключает питание при нажатии кнопки «Тест», это указывает на неисправность, и УЗО следует заменить или отдать на проверку специалисту.
Для более точной проверки можно использовать мультиметр с функцией измерения тока утечки:
- Отключите УЗО от сети.
- Подключите мультиметр последовательно с нагрузкой, контролируя ток, протекающий через цепь.
- Создайте искусственную утечку тока (например, подключив резистор между фазой и землей), чтобы проверить, сработает ли УЗО при превышении порога срабатывания (обычно 30 мА).
Рекомендуется проводить проверку не реже одного раза в шесть месяцев, а также после любых вмешательств в электропроводку или при подозрении на неисправность.
Распространённые причины срабатывания УЗО и способы их устранения

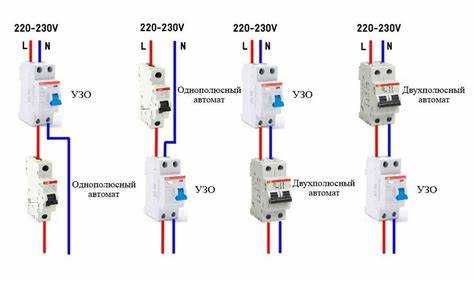

Частая причина срабатывания УЗО – утечка тока на корпус из-за повреждения изоляции. Проверка проводится мультиметром или специализированным тестером, дефектный участок следует изолировать или заменить.
Срабатывание при включении мощных приборов связано с пусковыми токами. Решение – установка УЗО с соответствующим током срабатывания или использование плавного пуска оборудования.
Попадание влаги на контакты и распределительные коробки вызывает ложные срабатывания. Рекомендуется герметизация соединений, использование влагозащищённых корпусов и регулярный осмотр.
Неправильное подключение фаз и нуля приводит к неправильной работе УЗО. Обязательна проверка схемы подключения электриком с применением индикатора напряжения.
Старение или заводской брак устройства вызывает нестабильную работу. Рекомендуется регулярная диагностика и замена УЗО каждые 8-10 лет.
Перегрузки в сети и резкие перепады напряжения могут вызвать срабатывание. Для защиты применяют стабилизаторы напряжения и дополнительное автоматическое выключение.
Безопасность при эксплуатации и обслуживание УЗО
Перед включением УЗО необходимо убедиться в правильном подключении к цепи, строго соблюдая полярность и последовательность подключения фазного и нулевого проводников. Неправильное подключение снижает защитные свойства устройства и может привести к его отказу.
Регулярное тестирование УЗО с помощью встроенной кнопки «Тест» должно проводиться не реже одного раза в месяц. Это позволяет проверить исправность механизма отключения и своевременно выявить неисправности.
Периодический осмотр контактов и клемм обязателен. Следует убедиться в отсутствии окисления, нагара и ослабления затяжки креплений, так как это повышает риск возникновения искрений и повышенного нагрева, что может привести к выходу из строя или пожару.
Не допускается эксплуатация УЗО с видимыми механическими повреждениями корпуса или кнопки тестирования. Такие устройства необходимо заменить.
Обслуживание следует выполнять только при отключенном электропитании. Работы по ремонту и замене компонентов должен выполнять квалифицированный электрик, имеющий соответствующие инструменты и средства защиты.
При выборе УЗО учитывайте ток утечки, соответствующий характеристикам бытовой или промышленной сети. Устройство с неправильным параметром может либо не сработать при опасной утечке, либо давать ложные срабатывания.
УЗО, эксплуатируемые во влажных помещениях, должны иметь защиту от попадания влаги, а корпус – соответствовать классу IP, рекомендуемому для условий эксплуатации.
Замена УЗО по истечении срока службы (обычно 10 лет) обязательна, так как свойства компонентов со временем деградируют, и устройство перестает обеспечивать требуемую защиту.
Запрещено самостоятельно вносить изменения в конструкцию или подключение устройства, так как это нарушает работоспособность и приводит к потере гарантии производителя.
Вопрос-ответ:
Что такое УЗО и для чего оно применяется в электропроводке?
УЗО — это устройство защитного отключения, которое служит для быстрого разрыва электрической цепи при обнаружении утечки тока. Оно помогает предотвратить поражение электрическим током и снижает риск пожара, вызванного токами утечки на землю. Обычно УЗО устанавливают в бытовых и промышленных сетях для повышения безопасности.
Как именно работает УЗО и каким образом оно определяет утечку тока?
УЗО контролирует разницу между током, который входит в электроприбор, и током, который выходит обратно по нейтрали. Если часть тока утекает, например, через поврежденную изоляцию или человека, эта разница становится заметной. При достижении определённого порога устройство отключает цепь, что предотвращает дальнейшее прохождение тока и возможные последствия.
Можно ли установить УЗО самостоятельно, или это работа для электрика?
Установка УЗО требует определённых знаний и опыта в области электромонтажа. Неправильное подключение может привести к некорректной работе или полной незащищённости. Поэтому лучше доверить монтаж специалисту, который проведёт проверку и убедится, что устройство соответствует параметрам вашей электросети.
Почему УЗО иногда срабатывает без видимой причины, и что делать в таком случае?
Причины ложного срабатывания могут быть разные: влажность, неисправные приборы, слабый контакт в соединениях или пусковые токи электродвигателей. Если устройство отключается без очевидных причин, нужно проверить состояние электропроводки и подключённых приборов. Рекомендуется обратиться к электрику для диагностики и устранения неполадок, чтобы избежать повторных отключений и возможных аварий.
