Подшипник в малой углошлифовальной машине (болгарке) испытывает высокие нагрузки: осевые, радиальные, вибрационные. Износ может проявиться уже через 50–100 часов активной работы, особенно при резке твердых материалов. Характерные признаки неисправности – неестественный шум, люфт вала, нагрев корпуса рядом с редуктором.
Для замены подшипника потребуется минимальный набор: крестовая отвертка, съемник подшипников или импровизированный инструмент (удобный выколот), плоская отвертка, пассатижи, молоток, технический фен (по возможности) и качественная смазка для редуктора. Новый подшипник необходимо подбирать строго по маркировке на старом: обычно это 608, 6201, 6202 и т.п. – в зависимости от модели.
Перед началом работы отключите болгарку от сети, снимите защитный кожух и диск. Корпус редуктора чаще всего крепится на четырёх винтах. После его демонтажа открывается доступ к ротору и валу с посаженным подшипником. Он может быть установлен как в редукторной крышке, так и на самом валу. Запомните или зафиксируйте последовательность разборки – от этого зависит правильная сборка.
Извлекайте подшипник аккуратно, без деформации посадочного гнезда. При установке нового элемента не бейте по внешней обойме, чтобы не нарушить целостность деталей. При необходимости можно прогреть корпус техническим феном для облегчения посадки. После сборки важно проверить отсутствие люфта и свободное вращение ротора без заеданий.
Игнорирование износа подшипника приводит к разрушению ротора, перегреву двигателя и полной утрате работоспособности болгарки. Своевременная и корректная замена подшипника продлевает срок службы инструмента вдвое и сохраняет его рабочие характеристики.
Как определить, что подшипник в болгарке требует замены
Следующим симптомом является вибрация корпуса. Если при включении болгарки ощущается пульсация, которая ранее отсутствовала, это может указывать на износ внутреннего или опорного подшипника.
Повышение температуры корпуса в районе редуктора также сигнализирует о проблеме. При исправных подшипниках корпус остается теплым, при изношенных – нагревается за считаные минуты работы.
Люфт шпинделя – критичный признак. При выключенном инструменте слегка покачайте шпиндель в разные стороны. При наличии ощутимого хода без сопротивления подшипник необходимо заменить.

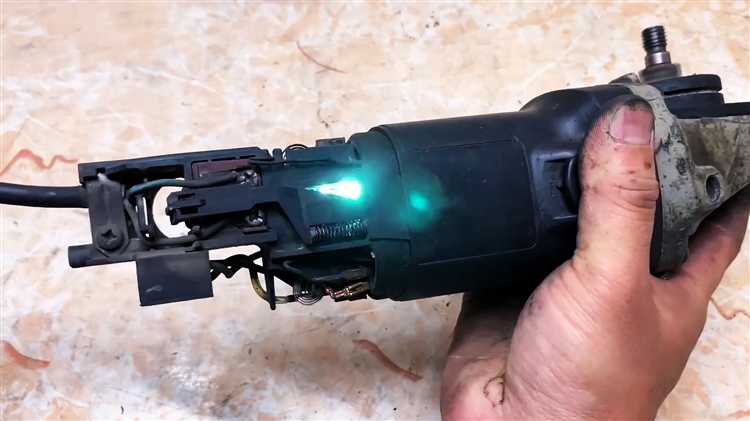

Падение мощности или нестабильные обороты без видимой причины также могут быть вызваны разрушением подшипника ротора, что приводит к перекосу якоря и потере контакта щеток с коллектором.
Какие инструменты понадобятся для замены подшипника
- Крестовая и плоская отвертки – для снятия корпуса и фиксации внутренних элементов. Желательно иметь комплект с разными размерами наконечников.
- Шестигранники – часто используются в креплении редуктора и крышек. Подберите точные размеры, соответствующие вашей модели болгарки.
- Съёмник подшипников – облегчает демонтаж старого подшипника без повреждения вала и корпуса. Компактные модели подходят для небольших угловых шлифмашин.
- Молоток с латунным или пластиковым бойком – применяется для аккуратной посадки подшипника без деформации.
- Тиски или зажимы – для фиксации корпуса при работе. Обеспечивают устойчивость и снижают риск травм.
- Пинцет или тонкогубцы – пригодятся при работе с стопорными кольцами и мелкими деталями.
- Набор торцевых головок и трещотка – удобны при откручивании глубоко утопленных гаек и болтов.
- Очистительная щетка или компрессор – удаление стружки, пыли и смазки перед установкой нового подшипника.
- Смазка для подшипников – используйте только высокотемпературные составы, подходящие для электроинструментов.
- Защитные очки и перчатки – обязательны для безопасности при демонтаже и сборке.

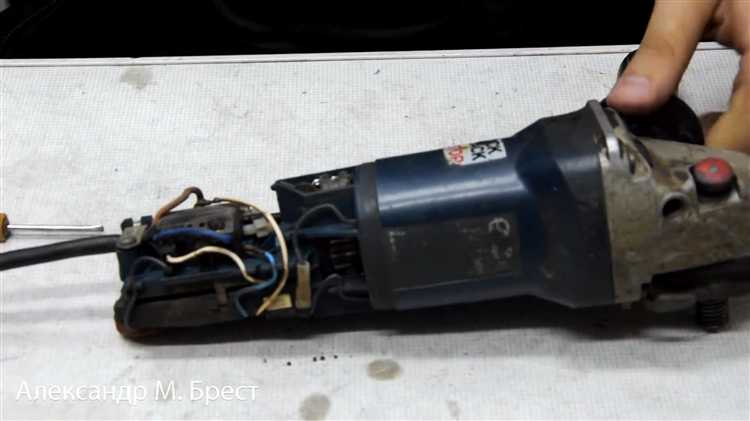

Как безопасно разобрать корпус малой болгарки
Перед началом работ обязательно отключите болгарку от сети. Даже случайное включение при разборке может привести к серьезным травмам.
Используйте крестовую отвертку подходящего размера. Осмотрите корпус: большинство моделей оснащены 4–6 винтами, расположенными симметрично по периметру. Обратите внимание – некоторые винты могут быть скрыты под резиновыми накладками или вентиляционными решетками. Аккуратно удалите эти элементы плоской отверткой, избегая чрезмерного давления, чтобы не повредить пластик.
Начинайте откручивание с противоположных углов – это снижает напряжение в корпусе и предотвращает его деформацию. Сложите винты в небольшую емкость – их потеря замедлит последующую сборку.
Снимайте половинки корпуса плавно, без рывков. Если одна из частей не поддается, не используйте силу – проверьте наличие недооткрученного винта или зацепа. Некоторые модели оснащены защелками внутри – в таком случае воспользуйтесь пластиковой лопаткой или медиатором, чтобы аккуратно разъединить детали без повреждений.
При разделении корпуса обратите внимание на положение проводов и внутренних компонентов. Сделайте фото перед разборкой – это поможет избежать ошибок при обратной сборке. Не тяните провода: мотор, выключатель и щеткодержатели могут быть зафиксированы в корпусе с минимальным запасом длины кабелей.
Если болгарка оснащена пылезащитными прокладками или направляющими втулками, извлекайте их осторожно и сохраняйте в исходном виде. Их повреждение или неправильная установка могут привести к снижению ресурса инструмента.
Как добраться до изношенного подшипника внутри устройства

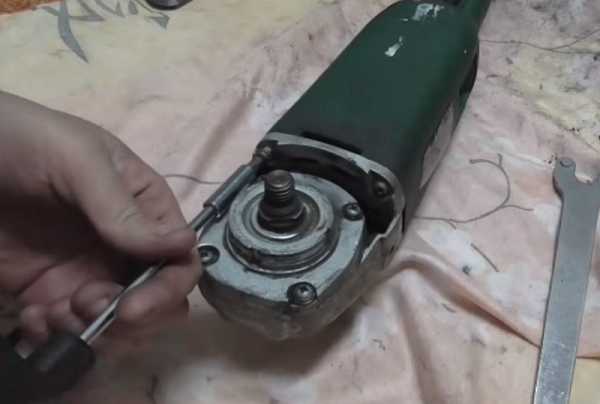

Перед разборкой отключите болгарку от сети и извлеките диск. Используйте шестигранный ключ или отвертку, чтобы снять кожух, удерживающий редуктор. Обычно он крепится двумя или четырьмя винтами.
После снятия кожуха получаем доступ к редукторному блоку. Открутите винты, удерживающие корпус редуктора. Аккуратно отсоедините его от основного корпуса, потянув назад. При залипании используйте резиновый молоток или деревянный брусок, чтобы аккуратно подбить по периметру.

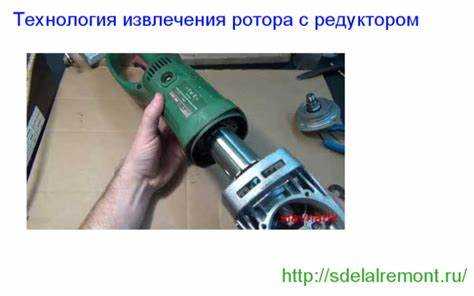

Далее извлеките якорь – его необходимо потянуть на себя, удерживая корпус двумя руками. Если посадка плотная, используйте съемник. Подшипник обычно располагается либо на валу якоря у коллектора, либо с противоположной стороны – в редукторной части. Визуально осмотрите посадочное место и определите, где именно установлен подшипник.
Чтобы полностью освободить подшипник, снимите стопорное кольцо (если оно есть) при помощи щипцов. После этого извлеките подшипник, применяя подходящий съемник. При отсутствии съемника можно аккуратно выбить подшипник через деревянную прокладку, но при этом высок риск повредить вал – действуйте с максимальной осторожностью.
Как правильно извлечь старый подшипник без повреждений
Перед извлечением убедитесь, что инструмент обесточен, диск и защитный кожух сняты, а редуктор демонтирован. Добраться до подшипника можно, только разобрав корпус и освободив якорь.
Для извлечения понадобится съемник соответствующего диаметра. Не используйте молоток или зубило – это деформирует посадочное место. Если съемник не входит, прогрейте корпус промышленным феном до 80–100 °C – расширение алюминия облегчит демонтаж.
Установите лапки съемника за внутреннюю обойму подшипника, убедившись, что они равномерно прижаты. Центр стяжного винта должен упираться строго в ось вала. Вращайте винт медленно, без рывков, контролируя ось давления. Если подшипник не поддаётся, сделайте паузу и повторно прогрейте узел.
После извлечения проверьте посадочное гнездо. При наличии задиров или вмятин дальнейшая установка нового подшипника невозможна без ремонта посадки. Очистите место установки от пыли и остатков смазки.
Как подобрать новый подшипник по маркировке и размерам
Выбор подшипника начинается с точного определения его маркировки и геометрических параметров. Маркировка обычно выбита на наружном кольце и содержит информацию о типе, серии и размерах изделия.
- Тип подшипника: чаще всего в болгарках используются радиально-упорные шариковые подшипники с обозначением 6xx, например, 608 или 6201.
- Размеры: внутренний диаметр (d), внешний диаметр (D) и ширина (B). Эти параметры указываются в миллиметрах и критичны для точной посадки.
Для измерения размеров используйте штангенциркуль с точностью до 0,05 мм. Внутренний диаметр – это отверстие под вал, внешний – диаметр внешнего кольца, ширина – толщина подшипника.
Проверка маркировки на старом подшипнике – лучший способ подобрать идентичную модель. Если маркировка стерта, замеряйте размеры и ориентируйтесь на стандарты:
- Внутренний диаметр: обычно от 6 мм до 20 мм для малых болгарок.
- Внешний диаметр: должен точно совпадать с посадочным гнездом корпуса.
- Ширина: влияет на нагрузку и установку – не допускается отклонение более 0,2 мм.
Маркировка дополнительно может содержать буквенные индексы, обозначающие конструкцию уплотнений и класс точности. Для болгарок выбирайте подшипники с защитой от пыли и влаги – маркировка с буквами «ZZ» (защита металлическими щитками) или «2RS» (резиновые уплотнения).
При выборе предпочтительнее покупать подшипники от известных производителей (SKF, NSK, FAG), так как они обеспечивают длительный срок службы и надежность. Не рекомендуется экономить на качестве, чтобы избежать быстрого износа.
Как установить новый подшипник и зафиксировать его на месте
Перед установкой нового подшипника тщательно очистите посадочное место от грязи и остатков старой смазки. Для предотвращения повреждений используйте пресс или специализированный съемник, чтобы аккуратно посадить подшипник на вал или в корпус болгарки. Давление следует прикладывать строго к внутреннему кольцу подшипника при посадке на вал и к наружному кольцу – при установке в корпус, чтобы избежать деформации элементов.
После посадки проверьте, чтобы подшипник вошёл плотно и ровно без перекосов. Если подшипник оснащён защитными кольцами, убедитесь, что они установлены правильно и не мешают вращению.
Для фиксации применяйте стопорные кольца или шайбы, предусмотренные конструкцией инструмента. Если крепеж отсутствует, используйте фиксатор резьбы средней прочности на крепёжных элементах, чтобы избежать самопроизвольного ослабления в процессе работы.

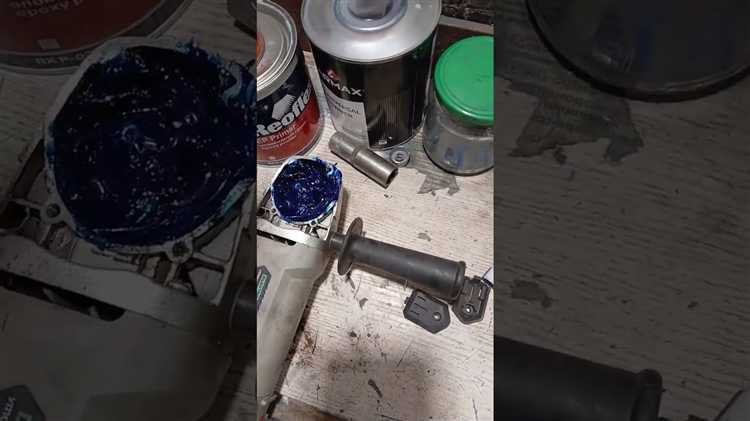

После установки подшипника и его фиксации рекомендуется нанести рекомендованную производителем смазку внутрь подшипника через соответствующее отверстие, если оно предусмотрено, или на внешние части, чтобы обеспечить долговечность и плавность вращения.
Как собрать болгарку обратно и проверить её работу после замены
После установки нового подшипника аккуратно верните ротор на место, контролируя правильное положение в корпусе. Убедитесь, что подшипник полностью вошёл в гнездо и не смещён. Закрепите крышку подшипника, если она присутствует, с необходимым усилием, не перетягивая крепеж.
Установите статор на корпус, совместив крепёжные отверстия. При затягивании винтов применяйте равномерное усилие, чтобы избежать перекоса. Подсоедините щётки и пружины, проверив, что они не заедают и свободно перемещаются.
Насадите защитный кожух и диск, проверяя правильность положения и надёжность фиксации. Затяните гайку шпинделя, используя специализированный ключ, без излишнего усилия.
Перед включением выполните ручной поворот диска: он должен вращаться плавно, без посторонних шумов и заеданий. Подключите болгарку к сети и включите на минимальных оборотах, контролируя отсутствие вибраций и шумов.
Если при работе ощущается нагрев подшипника или слышен гул – отключите инструмент и проверьте правильность сборки. При нормальной работе подшипник должен работать тихо, а вращение диска быть ровным и стабильным.
Вопрос-ответ:
Какие инструменты понадобятся для замены подшипника в малой болгарке?
Для замены подшипника потребуется набор ключей (обычно шестигранники и торцевые ключи), молоток, выколотка или отвертка для выбивания старого подшипника, а также съемник подшипников, если он есть. Также понадобится новый подшипник подходящего размера, смазка и чистая тряпка для очистки посадочного места.
Как понять, что именно подшипник вышел из строя и его нужно менять?
Основные признаки неисправного подшипника — это сильный шум при работе болгарки, вибрация корпуса и затруднённый вращение диска. Если при вращении вручную вал болгарки заедает или ощущается люфт, скорее всего, подшипник изношен. Также может появиться запах гари из-за перегрева. Проверить подшипник можно, сняв корпус и проверив состояние самого узла.
Можно ли заменить подшипник самостоятельно, не имея большого опыта ремонта электроинструментов?
Да, при аккуратном и внимательном подходе заменить подшипник под силу большинству пользователей. Главное — соблюдать порядок разборки и сборки, не потерять мелкие детали и тщательно очистить посадочное место. Если есть сомнения, стоит найти подробную инструкцию или видео с разборкой конкретной модели болгарки, чтобы избежать ошибок. Важно также подобрать точно такой же подшипник, какой был установлен изначально.
Какие ошибки чаще всего совершают при замене подшипника в болгарке, и как их избежать?
Часто встречаются ошибки: неправильный выбор подшипника (неподходящий размер или тип), слишком сильный удар по корпусу или валу при выбивании старого подшипника, что может повредить детали; недостаточная очистка посадочного места; пренебрежение смазкой нового подшипника. Чтобы избежать проблем, нужно аккуратно демонтировать подшипник, использовать подходящие инструменты, проверить размеры нового подшипника и обязательно нанести смазку перед установкой. Внимание и терпение помогут выполнить работу качественно.
