Правильное подключение твердотопливного котла требует точного соблюдения технических норм и проектных решений. Диаметр подающего и обратного трубопровода должен соответствовать расчетной тепловой мощности котла, чтобы избежать гидравлических потерь и обеспечить стабильный циркуляционный поток. Для котлов мощностью до 30 кВт рекомендуют использовать трубы диаметром не менее 32 мм, а для более мощных – от 40 мм и выше.
Установка насосной группы обязательна при гравитационной системе отопления для создания принудительной циркуляции теплоносителя. Рекомендуется размещать насос как можно ближе к котлу на обратной линии, что минимизирует риск образования воздушных пробок и повышает эффективность работы.
Подключение твердотопливного котла к системе требует обязательного монтажа расширительного бака, который компенсирует изменение объема теплоносителя при нагреве. Для жилых домов объем бака должен составлять не менее 10% от общего объема системы отопления. Также необходим установочный комплект с предохранительным клапаном и манометром для контроля давления и обеспечения безопасности эксплуатации.
Выбор места установки котла и подготовка помещения
Котельная должна располагаться на первом этаже или в цокольном помещении с прочными несущими конструкциями, способными выдержать вес котла с полным загрузочным баком. Минимальная площадь помещения – не менее 6 м², высота потолков – не ниже 2,5 м для обеспечения нормальной циркуляции воздуха и установки дымохода.
Расстояние от стен до котла – минимум 0,7 м с каждой стороны для обслуживания и безопасности. Перед котлом оставляют не менее 1 метра свободного пространства для загрузки топлива и осмотра агрегата.
Вентиляция – обязательное условие: приточный вентиляционный канал сечением не менее 200 см² и вытяжной выход с регулируемой заслонкой обеспечивают необходимый приток кислорода для полного сгорания топлива и предотвращения накопления угарного газа.
Пол под котлом выполняют из негорючих материалов: бетон или керамическая плитка. При деревянном основании под котлом размещают теплоизоляционный лист из стали или асбеста с запасом 30 см по периметру.
Стены вокруг котла защищают огнеупорными панелями или оштукатуривают огнестойкой смесью, чтобы снизить риск возгорания. При отсутствии такой защиты минимальное расстояние до горючих материалов увеличивают до 1,2 метра.
Подвод коммуникаций должен предусматривать удобный доступ к основным узлам котла – подаче воды, газоотводу и электричеству для насосов и систем автоматизации. Все трубы лучше скрыть в штробах, избегая открытого размещения, которое повышает риск повреждения.

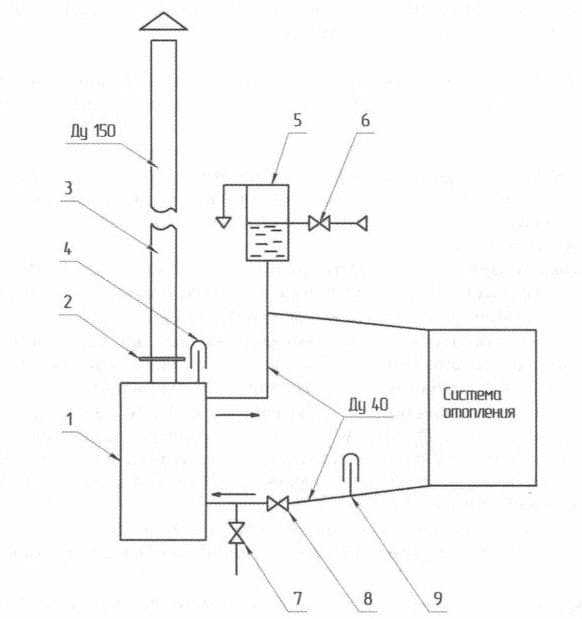

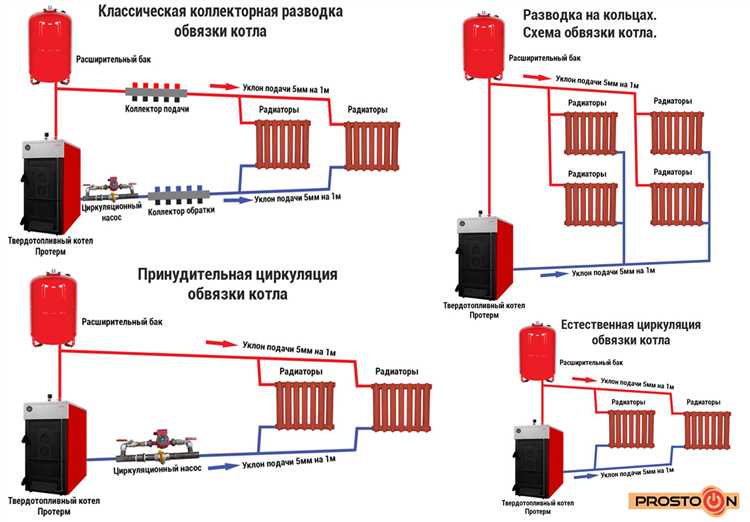

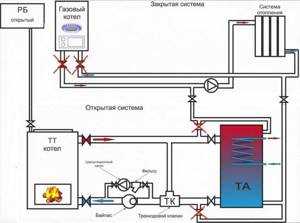

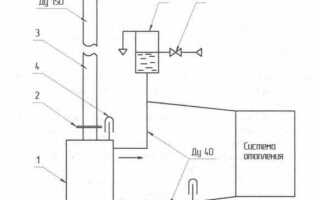

Подключение подачи и обратки к котлу: правильное расположение труб
Для эффективной работы твердотопливного котла важно строго соблюдать расположение труб подачи и обратки. Подающая труба должна подключаться к верхнему патрубку котла, так как именно там расположена камера теплообмена с максимально горячей водой. Это обеспечивает быстрый прогрев системы и равномерное распределение тепла.
Обратная труба подсоединяется к нижнему патрубку котла, где температура воды существенно ниже. Это способствует оптимальному охлаждению и предотвращает перегрев теплообменника. Диаметр труб подачи и обратки должен быть одинаковым, чтобы избежать гидравлических потерь и обеспечить равномерный поток.
Для предотвращения образования воздушных пробок на обратке рекомендуется устанавливать автоматические воздухоотводчики в верхних точках трубопровода. Также важно, чтобы подача и обратка располагались симметрично и параллельно, с минимальным числом изгибов – это снижает сопротивление и улучшает циркуляцию.
Высота подключения подачи над уровнем котла не должна превышать 15–20 см, что исключит избыточное давление и снизит риск обратного тока. Расстояние между входами подачи и обратки на котле должно быть не менее 30 см, чтобы избежать смешивания горячей и холодной воды в непосредственной близости.
Подключение труб следует выполнять с использованием фитингов из материалов, устойчивых к температурным перепадам и коррозии – стальные или медные трубы предпочтительнее пластика в контексте твердотопливных котлов. Монтаж необходимо производить с обязательным соблюдением уклона подачи в сторону котла не менее 0,5%, что обеспечит естественный слив конденсата и повышает долговечность системы.
Установка расширительного бака и его роль в системе
Расширительный бак компенсирует изменение объема теплоносителя при нагреве и охлаждении, предотвращая повышение давления, способное повредить элементы отопительной системы. Его установка обязательна при подключении твердотопливного котла, так как температура теплоносителя может достигать 90–95°C, что вызывает значительное расширение жидкости.
Выбор объема бака зависит от объема теплоносителя в системе и максимальной температуры нагрева. Расчет ведется по формуле: V бака ≈ 0,03 × V теплоносителя, где V – общий объем жидкости в литрах. Например, для системы с 200 л теплоносителя рекомендуется бак объемом не менее 6 л.
Тип бака – мембранный с эластичной перегородкой, разделяющей воду и воздух. Это предотвращает контакт теплоносителя с воздухом и уменьшает риск коррозии и накопления воздуха в системе.
Баки устанавливаются на подающей трубе после циркуляционного насоса или в самой верхней точке системы, обеспечивая эффективное поглощение расширения. Рекомендуется устанавливать клапан безопасности с рабочим давлением, соответствующим параметрам котла (обычно 2–3 бар), рядом с расширительным баком.
Регулярная проверка давления воздуха в баке (в пустом состоянии) необходима: оно должно быть на 0,2–0,3 бар ниже рабочего давления системы. Это гарантирует правильную работу мембраны и предотвращает гидравлические удары.
Монтаж циркуляционного насоса и обеспечение циркуляции теплоносителя
Циркуляционный насос устанавливается на обратной трубе системы отопления, максимально близко к котлу, чтобы минимизировать гидравлические потери. Рекомендуется применять насосы с классом энергоэффективности не ниже IE3 для снижения энергозатрат.
Перед установкой необходимо убедиться в соответствии напора и производительности насоса расчетным параметрам системы: обычно для твердотопливных котлов подходят насосы с подачей 2–4 м³/ч и напором 2–4 м вод. ст. При превышении этих значений следует пересчитать гидравлику системы.
Для правильного монтажа насос должен быть установлен в горизонтальном положении с валом строго по горизонтали, что обеспечивает долгий срок службы и корректную работу подшипников. В случае обратной установки возможны воздушные пробки и ускоренный износ.
Рекомендуется использование обратного клапана на линии насоса для предотвращения обратной циркуляции теплоносителя при отключении электропитания. Также обязательна установка запорных вентилей с обеих сторон насоса для удобства обслуживания и замены.
Для исключения воздушных пробок и повышения эффективности циркуляции следует предусмотреть автоматический воздухоотводчик в верхней точке системы, а также правильно настроить уклон трубопроводов – не менее 0,003 (3 мм на метр длины).
Обеспечение постоянной циркуляции теплоносителя снижает риск перегрева котла и образование паровых пробок, что особенно важно при периодическом топлении твердотопливного котла. Для систем с естественной циркуляцией насос служит дополнением и включается только при достижении критической температуры теплоносителя (обычно выше 60 °C).
Подключение системы безопасности: термодатчики, предохранительные клапаны
Для надежной работы твердотопливного котла обязательна установка термодатчиков, контролирующих температуру теплоносителя и камеры сгорания. Рекомендуется размещать один датчик на выходе теплоносителя из котла и дополнительный – на обратном трубопроводе. Минимальный диапазон срабатывания датчиков – от +60 до +90 °C, что позволяет своевременно фиксировать перегрев.
Термодатчики подключаются к системе управления котлом или внешнему контроллеру, обеспечивая автоматическое отключение подачи топлива при превышении установленного температурного порога. Для увеличения надежности стоит использовать термодатчики с классом защиты не ниже IP65 и температурной устойчивостью до 120 °C.
Предохранительные клапаны обязательны для сброса избыточного давления в системе отопления, возникающего из-за расширения теплоносителя при нагреве. Для котлов твердотопливного типа обычно используются клапаны с рабочим давлением 3–6 бар и пропускной способностью от 0,3 до 0,5 м³/ч. Установка клапана осуществляется на подающем трубопроводе, как можно ближе к котлу.
Важен правильный выбор типа клапана: мембранный клапан с пружинным механизмом обеспечивает точное и быстрое сбросное давление, что снижает риск повреждения оборудования. Клапан должен быть ориентирован согласно стрелке на корпусе и подключен с обязательным сливом в дренажную систему или накопительный бак.
Дополнительно рекомендуется установка аварийного термовыключателя, который отключает котел при критическом перегреве выше +110 °C. Все элементы системы безопасности должны проходить регулярное техническое обслуживание и проверку герметичности не реже одного раза в год.
Первый запуск котла и проверка герметичности системы
Перед первым запуском твердотопливного котла необходимо убедиться в правильности монтажа и полной герметичности отопительной системы. Несоблюдение этих условий может привести к аварийным ситуациям и снижению эффективности работы.
-
Подготовка системы:
- Заполните систему теплоносителем до рабочего давления, рекомендуемого производителем (обычно 1,5–2 бар).
- Удалите воздух из всех точек – расширительный бак, радиаторы, насосы, используя воздухоотводчики.
- Проверьте работу циркуляционного насоса в режиме прокачки без включения котла.
-
Проверка герметичности:
- Визуально осмотрите все соединения трубопроводов, фитинги, запорную арматуру и места крепления клапанов на отсутствие подтеков.
- Используйте мыльный раствор для проверки труднодоступных мест на предмет микроподтеков.
- Если возможно, выполните гидравлическое испытание при давлении, превышающем рабочее на 10–15% в течение 30 минут.
-
Запуск котла:
- Загрузите топливо согласно рекомендациям изготовителя, избегая переполнения топки.
- Запустите розжиг и установите минимально допустимую мощность для постепенного прогрева системы.
- Контролируйте давление и температуру теплоносителя, избегая резких скачков (максимальный прирост температуры не более 10°C в минуту).
- Обеспечьте стабильный приток воздуха для горения, не допуская задымления и обратных потоков газов.
-
Мониторинг после запуска:
- Проверьте отсутствие подтеков при повышенном давлении и температуре.
- Контролируйте работу всех защитных и автоматических устройств котла.
- После стабилизации режима работы выполните повторный осмотр соединений и трубопроводов.
Соблюдение этих шагов гарантирует надежную и безопасную эксплуатацию твердотопливного котла и продлевает срок службы отопительной системы.
Вопрос-ответ:
Какие основные этапы нужно пройти для подключения твердотопливного котла к системе отопления?
Подключение начинается с выбора подходящего места установки котла, учитывая безопасность и удобство обслуживания. Затем выполняется монтаж дымохода, чтобы обеспечить правильный отвод продуктов сгорания. После этого подсоединяют котел к трубопроводам системы отопления с использованием подходящих фитингов и запорной арматуры. Важно также установить расширительный бак и систему безопасности, включая предохранительный клапан и терморегуляторы. Финальным шагом становится проверка герметичности соединений и пробный запуск для выявления возможных неполадок.
Какие ошибки чаще всего допускают при подключении твердотопливного котла?
Часто встречается неправильный подбор диаметра труб, что приводит к недостаточной циркуляции теплоносителя. Также многие не учитывают необходимость установки обратного клапана, из-за чего система может работать нестабильно. Ошибки при монтаже дымохода, такие как недостаточный уклон или плохая изоляция, вызывают проблемы с тягой и повышают риск образования конденсата. Иногда забывают установить систему аварийного отключения котла, что снижает уровень безопасности.
Можно ли подключить твердотопливный котел к существующей системе отопления без полной замены труб и радиаторов?
Да, в большинстве случаев возможно интегрировать твердотопливный котел в уже существующую систему. При этом важно тщательно проанализировать состояние и диаметр труб, а также возможности системы циркуляции. Часто добавляют дополнительные элементы, такие как трёхходовой клапан или теплообменник, чтобы обеспечить равномерное распределение тепла и предотвратить перегрев. Однако в некоторых случаях, особенно если старая система сильно изношена, может потребоваться частичная замена элементов для обеспечения надежной работы.
Как влияет установка твердотопливного котла на эффективность всей системы отопления дома?
Правильно установленный котел способен обеспечить стабильное и длительное тепло, что снижает затраты на топливо. При этом увеличивается общая надежность системы, так как снижается нагрузка на другие источники тепла. Однако если монтаж выполнен неправильно, это может привести к неравномерному распределению температуры и появлению холодных зон в доме. Важно также учитывать особенности теплоносителя и поддерживать правильный режим работы котла, чтобы избежать излишнего износа компонентов и повысить срок службы оборудования.
