Как продеть кабель в оголовок скважины

Как продеть кабель в оголовок скважины

Правильная организация ввода кабеля в оголовок скважины – ключевой этап при монтаже насосного оборудования. Ошибки на этом этапе приводят к нарушению герметичности, повреждению изоляции и снижению ресурса системы. В условиях нестабильного уровня воды и перепадов давления особенно важно обеспечить прочное и надежное уплотнение в месте прохода кабеля.

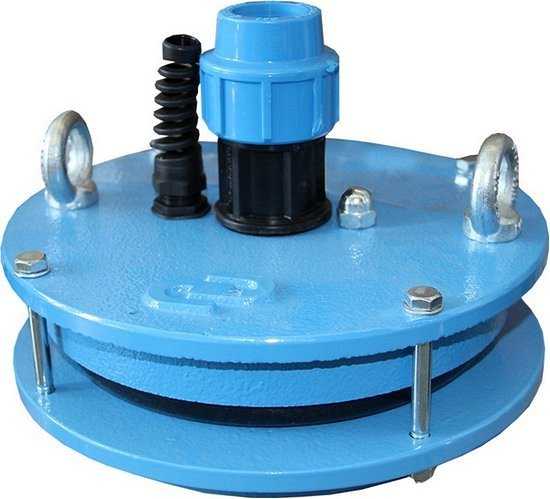

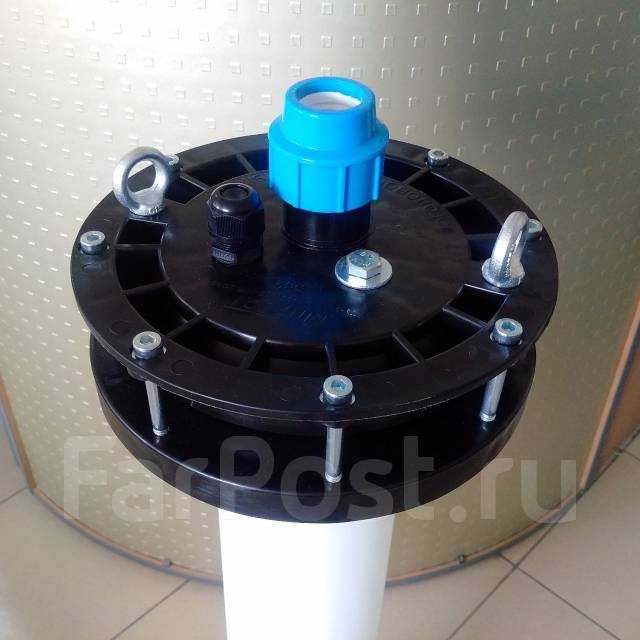

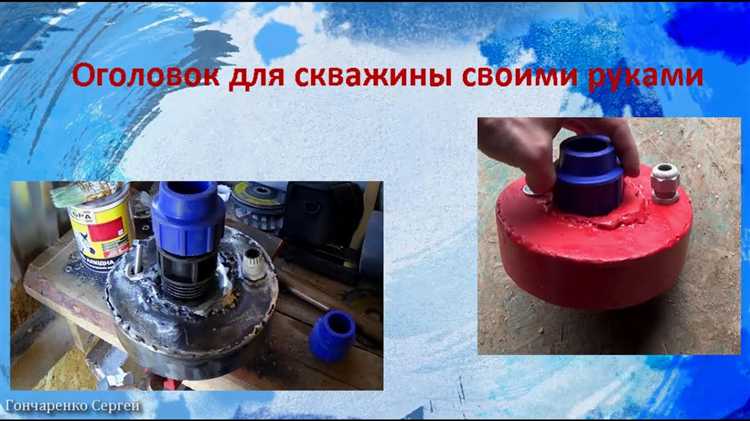

Для продевания кабеля применяются оголовки с гермовводами, рассчитанными на диаметр конкретного кабеля. Использование универсальных решений без учета размеров часто становится причиной протечек и последующих коротких замыканий. Диаметр отверстия гермоввода должен соответствовать сечению кабеля с учетом внешней оболочки – например, для плоского ПВС 3×2,5 мм² потребуется ввод с зажимом 10–12 мм.

Перед установкой кабель очищают от загрязнений и обезжиривают. Использование силиконовой смазки облегчает продевание и снижает риск повреждения оболочки. После продевания кабель фиксируется внутренним зажимом гермоввода, а гайка затягивается вручную до упора, затем на 1/4 оборота ключом. Недопустимо перетягивать – это приводит к деформации жил и нарушению герметичности.

Рекомендуется оставлять запас кабеля внутри оголовка не менее 30 см для возможности последующего обслуживания. Кабель не должен натягиваться или перегибаться – изгиб допускается с радиусом не менее 10 диаметров кабеля. После завершения монтажа необходимо проверить герметичность ввода – для этого оголовок временно заполняется водой и наблюдается наличие подтеков.

Подготовка скважины и кабеля перед продеванием

Перед началом работы необходимо убедиться в полной герметичности оголовка. Для этого проверяют наличие уплотнительных колец и целостность резьбовых соединений. Поверхность оголовка очищается от загрязнений и остатков герметиков с использованием щетки и обезжиривающего состава.

Кабель должен быть полностью размотан и выровнен, чтобы избежать заломов при продевании. Изоляция проверяется на наличие повреждений: микротрещин, сколов, потертостей. При обнаружении дефектов участок заменяется или изолируется термоусадочной трубкой с клеевым слоем.

Конец кабеля, предназначенный для ввода, маркируется. На него предварительно надеваются все необходимые элементы: уплотнительные втулки, вводные сальники и резиновые прокладки соответствующего диаметра. Подбор осуществляется по внутреннему диаметру оголовка и сечениям жил кабеля. Использование универсальных или неподходящих уплотнителей недопустимо.

Проверяется глубина скважины и наличие жидкости на устье. При наличии воды устье откачивается, чтобы исключить риск короткого замыкания при вводе. Все работы выполняются при отключенном питании с соблюдением норм электробезопасности.

Если кабель будет проходить в ПНД-трубе, последняя также осматривается на предмет перегибов и засоров. При необходимости промывается водой под давлением. Угол входа трубы в оголовок не должен превышать 45 градусов, чтобы избежать повреждений внешней оболочки кабеля при протяжке.

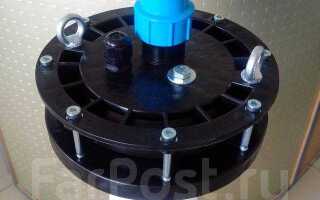

Выбор подходящего типа оголовка под сечение и вид кабеля

Выбор подходящего типа оголовка под сечение и вид кабеля

При использовании круглых бронированных кабелей, например АВБбШв сечением от 4 до 16 мм², требуется металлический оголовок с резьбовым гермовводом PG или M-типа, оборудованным сальником из термостойкой резины. Это исключает попадание влаги в скважину при сезонных перепадах температур.

Для кабелей с двойной изоляцией, применяемых в глубинных насосах (например, H07RN-F), необходимо выбирать оголовки с двухконтурным уплотнением и винтовыми прижимами. Это особенно важно при сечении 2,5 мм² и выше, где изгибающая нагрузка на точку ввода повышена.

Оголовки с универсальным уплотнительным узлом непригодны при использовании кабеля нестандартного профиля или армированных оболочек – в таких случаях нарушается герметизация и возрастает риск повреждения изоляции при затягивании.

Перед выбором рекомендуется измерить внешний диаметр кабеля с точностью до 0,5 мм и подобрать оголовок с заводским допуском не более ±1 мм. При этом необходимо учитывать, идет ли ввод через боковой или центральный канал, так как это влияет на радиус изгиба кабеля внутри скважинного пространства.

Методы защиты кабеля от повреждений при вводе в оголовок

Методы защиты кабеля от повреждений при вводе в оголовок

Повреждение кабеля при вводе в оголовок скважины происходит чаще всего из-за трения, перегибов и воздействия острых кромок. Чтобы минимизировать риски, необходимо применять проверенные методы защиты:

  • Использование кабельного ввода с герметизацией: Обязателен монтаж гермоввода с уплотнительным сальником, подходящим по диаметру кабеля. Он предотвращает попадание влаги и защищает изоляцию от сдавливания и разрывов.
  • Переход через кромку оголовка: На участках соприкосновения с металлом устанавливаются пластиковые или резиновые втулки. Это устраняет риск повреждения оболочки из-за вибраций и давления в процессе работы насоса.
  • Фиксация кабеля внутри оголовка: Кабель крепится хомутами или держателями с мягкими прокладками, предотвращающими сдвиг и излом при включении оборудования. Расстояние между точками фиксации – не более 30 см.
  • Дополнительная защита в трубе ввода: Кабель прокладывается в гибком гофрированном кожухе или ПНД-трубе, устойчивой к механическим нагрузкам. Это особенно актуально при нестабильной засыпке или возможных подвижках грунта.
  • Отсутствие натяжения: Кабель вводится с запасом длины, исключающим растяжение. Недопустимо натягивать провод под углом – это ускоряет старение оболочки и приводит к внутренним разрывам.

Каждый из этих методов применяется комплексно. Пренебрежение даже одним пунктом может привести к аварии и необходимости демонтажа оборудования.

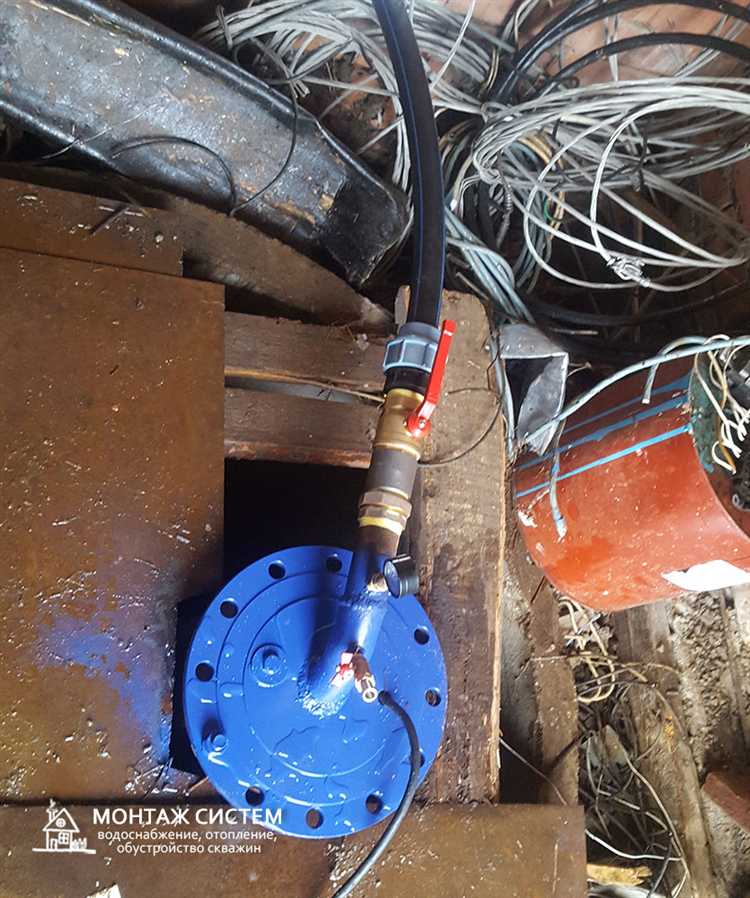

Использование гермовводов и уплотнителей для кабеля

Использование гермовводов и уплотнителей для кабеля

Гермовводы обеспечивают герметичное введение кабеля в оголовок скважины, исключая попадание влаги, газа и пыли внутрь обсадной колонны. Для скважин глубиной до 100 метров применяются гермовводы с классом защиты не ниже IP68, рассчитанные на длительное погружение в воду.

При выборе гермоввода необходимо учитывать диаметр кабеля – внутренний диаметр уплотнителя должен обеспечивать натяг от 0,5 до 1 мм. Например, для силового кабеля с оболочкой Ø10 мм оптимален гермоввод с уплотнителем Ø9 мм. Резьбовая часть гермоввода должна соответствовать посадочному отверстию в оголовке: чаще всего используется резьба PG13.5, M20 или M25.

Материал корпуса гермоввода – латунь с никелированием или нержавеющая сталь – предпочтительнее пластиковых моделей при высоком уровне агрессивности среды или при отрицательных температурах. Уплотнительные элементы из EPDM или силикона сохраняют эластичность при температуре до –40°C.

Перед монтажом поверхность кабеля и уплотнителя очищают от загрязнений и смазывают силиконовой пастой. После установки гермоввода рекомендуется провести контрольный обжим и визуальный осмотр на наличие перекосов. Герметизация вводов с несколькими кабелями выполняется с использованием многоуровневых уплотнителей или специальных сальников с разделителями каналов.

Для погружных насосов с кабелем высокого сечения (от 3×4 мм² и выше) применяются гермовводы с металлическим фиксатором и антивибрационным зажимом, предотвращающим сдвиг кабеля при пусковых нагрузках. В условиях повышенного давления внутри скважины следует устанавливать гермовводы с компенсаторами давления.

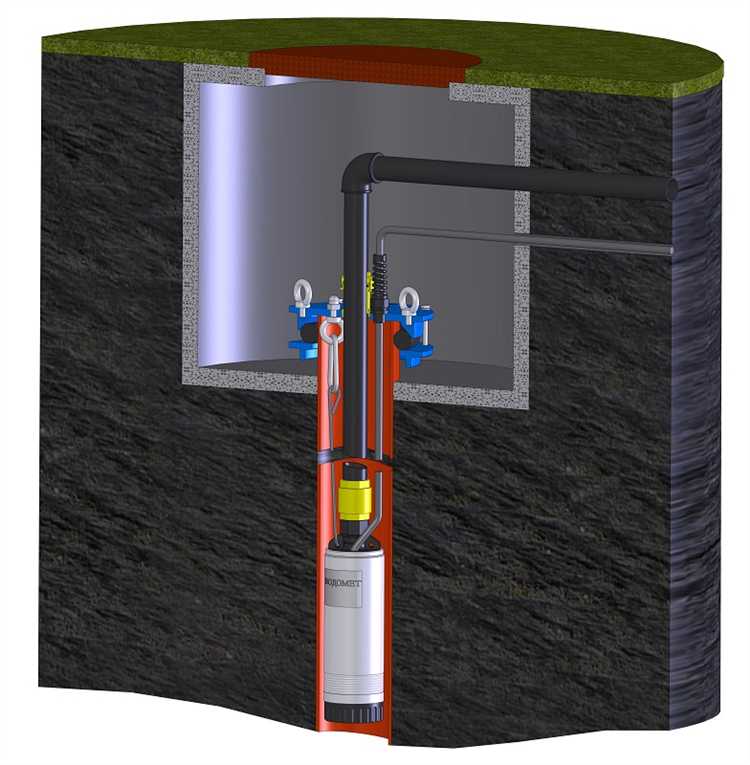

Прокладка кабеля внутри оголовка без перегибов и зажимов

Прокладка кабеля внутри оголовка без перегибов и зажимов

Кабель вводится в оголовок через герметичный сальник с силиконовой прокладкой. Резьбовое соединение затягивается до момента плотного обжима, но без деформации оболочки. Рекомендуемый момент затяжки – 2–3 Н·м для типового сальника M20 при мягком ПВХ-кабеле.

Внутри оголовка кабель должен располагаться по кратчайшему пути к клеммной коробке или точке соединения, без витков и изгибов. Минимальный радиус изгиба – не менее 8 диаметров кабеля для ПВХ и 12 – для бронированного. При меньшем радиусе возможна усталостная деформация жил.

Фиксация осуществляется с помощью специальных пластиковых зажимов с мягкой вставкой, устанавливаемых на расстоянии не ближе 50 мм к точке входа. Применение металлических хомутов без изоляции недопустимо – они вызывают перетирание оболочки при вибрациях насоса.

Следует исключить соприкосновение кабеля с острыми краями элементов оголовка. Все кромки проходов обрабатываются напильником или абразивной шкуркой до радиуса скругления не менее 1 мм. При необходимости используется защитная гофра из ПНД или термостойкого нейлона длиной не менее 150 мм.

После установки оголовка выполняется контрольный тест: кабель слегка натягивается и отпускается. При этом не должно наблюдаться движения в местах фиксации или видимых деформаций. Проверка герметичности проводится путём подачи давления 0,1 МПа внутрь оголовка с последующим контролем утечки.

Проверка герметичности ввода кабеля после установки

Проверка герметичности ввода кабеля после установки

Сразу после монтажа кабельного ввода в оголовок скважины необходимо провести контроль герметичности. Первый этап – визуальный осмотр зоны ввода: отсутствие зазоров между кабелем и уплотнителем, равномерное прилегание обжимающей гайки, отсутствие следов влаги или капиллярных подтеков.

Затем проводится проверка с помощью избыточного давления. На оголовок устанавливается штуцер с манометром и насосом. Внутрь скважины через техническое отверстие подается воздух под давлением 0,3–0,5 атм. Давление фиксируется, после чего система остается в покое на 15–20 минут. Падение давления более чем на 0,05 атм указывает на нарушение герметичности.

При наличии обжимного сальника необходимо убедиться, что уплотнение выполнено силиконовой или маслобензостойкой резиной. Материал кабеля и оболочка должны быть совместимы с типом уплотнителя во избежание микротрещин при температурных колебаниях.

Финальный этап – контроль с помощью мыльного раствора. Он наносится на место ввода при сохранённом избыточном давлении. Появление пузырей свидетельствует о негерметичности и требует повторной затяжки или замены уплотнителя.

Вопрос-ответ:

Какие инструменты и материалы потребуются для продевания кабеля в оголовок скважины?

Для продевания кабеля чаще всего используют кабельный ввод (сальник), уплотнительные прокладки, ключи (гаечный, разводной или трубный — в зависимости от конструкции), а также герметик или уплотнительную пасту. Сам кабель должен быть предназначен для эксплуатации в агрессивной среде и иметь соответствующую степень защиты. Если используется погружной насос, стоит учитывать сечение и прочность кабеля. Также рекомендуется подготовить направляющую проволоку или кабельный протяжку для упрощения процесса продевания.

Как правильно продеть кабель в оголовок, чтобы избежать повреждения изоляции?

Перед началом работ необходимо снять верхнюю часть оголовка и убедиться, что проход для кабеля чист и не содержит острых кромок. Затем кабель аккуратно протягивают через специальное отверстие или сальник, стараясь не перегибать его под острым углом. При использовании гермоввода важно не перетянуть уплотнитель, чтобы не повредить оболочку кабеля. Дополнительно рекомендуется использовать силиконовую смазку, если кабель туго проходит через уплотнение. По завершении продевания нужно проверить, чтобы кабель не имел натяжения или перегибов.

Можно ли самостоятельно продеть кабель в оголовок или нужно вызывать специалистов?

Самостоятельно продевать кабель возможно, если у вас есть базовые навыки работы с инструментами и понимание конструкции скважинного оголовка. Главное — соблюдать осторожность, чтобы не нарушить герметичность системы и не повредить кабель. Однако в случае сложных условий (например, большое расстояние до насоса, нестандартный диаметр обсадной трубы, повышенная влажность или обледенение) лучше пригласить специалиста. Ошибки при установке могут привести к замыканию или выходу насоса из строя.

Нужно ли герметизировать отверстие вокруг кабеля в оголовке?

Да, герметизация обязательна. Она предотвращает попадание атмосферной влаги, насекомых и грязи внутрь обсадной трубы, а также исключает риск замерзания воды в зимний период. Обычно используют резиновый или полиуретановый сальник, который зажимается внутри оголовка и плотно обхватывает кабель. При необходимости применяют герметик, устойчивый к внешним воздействиям. Плотная посадка кабеля в оголовке напрямую влияет на срок службы скважинного оборудования.

Что делать, если кабель не проходит через отверстие оголовка?

В первую очередь нужно проверить диаметр отверстия и сравнить его с диаметром кабеля. Возможно, используется неподходящий тип гермоввода или сальника. Если отверстие загрязнено или имеет заусенцы, его следует аккуратно очистить. Иногда помогает легкое смазывание кабеля техническим вазелином или силиконовой смазкой. Если кабель всё равно не проходит, лучше не пытаться проталкивать его силой — есть риск повредить изоляцию. В этом случае разумно временно снять оголовок, продеть кабель и заново его установить, обеспечив герметичность соединения.
