Выключатель с подсветкой содержит встроенный светодиод или маленькую лампу, которая получает питание даже при выключенном основном контакте. Это достигается за счёт того, что подсветка подключена параллельно к цепи питания через небольшой резистор, ограничивающий ток.
При выключении нагрузки выключатель разрывает цепь для основного устройства, но подсветка продолжает работать за счёт протекания слабого тока через резистор. Этот ток недостаточен для включения нагрузки, но достаточен для свечения светодиода, что позволяет быстро найти выключатель в темноте.
Для обеспечения безопасности и надежности при монтаже необходимо правильно выбирать тип выключателя в зависимости от нагрузки – светодиодная подсветка требует минимального тока утечки, поэтому для энергосберегающих и светодиодных ламп могут понадобиться специализированные модели.
Рекомендации по установке: избегайте использования подсвечиваемых выключателей с низкомощными LED-лампами без дополнительного конденсатора или резистора, чтобы избежать мигания. Для мощных нагрузок стоит подбирать выключатели с соответствующим номиналом, учитывая характеристики встроенной подсветки.
Принцип работы подсветки в выключателе при отключении

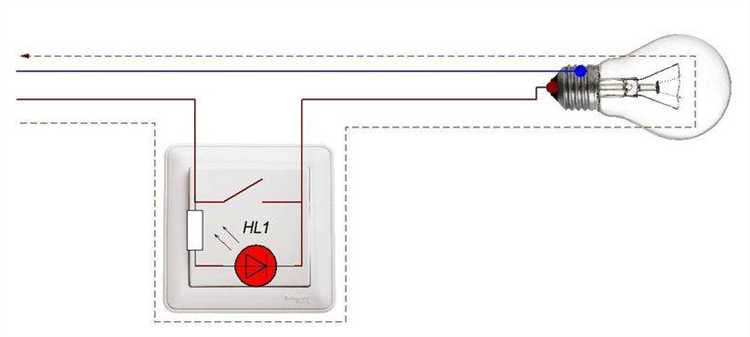

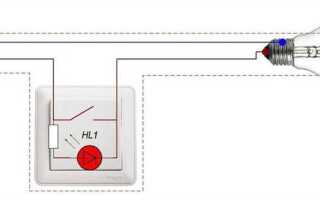

Подсветка в выключателе подключается параллельно нагрузке и питается через небольшой ток, протекающий в выключенном состоянии. При отключении света основной контакт размыкается, но через встроенный резистор и светодиод (или лампу накаливания) продолжает проходить ток минимальной силы, достаточной для свечения подсветки, но недостаточной для включения нагрузки.
Для светодиодных подсветок ток ограничивается резистором с номиналом в десятки или сотни килоом, что обеспечивает ток порядка 1–2 мА. Такой ток безопасен и практически не влияет на работу нагрузки. В случае ламп накаливания для подсветки используется высокоомный резистор, чтобы обеспечить слабое свечение без нагрева.
Важно, что при подключении светодиодной подсветки через люминесцентные или энергосберегающие лампы может возникать мерцание или слабое свечение лампы, вызванное током подсветки. Для устранения этого эффекта рекомендуется использовать дополнительные конденсаторы или специальные схемы с оптопарами.
Подсветка не влияет на цепь управления, а служит исключительно индикатором положения выключателя в темноте. При включении нагрузки ток подсветки полностью прекращается, так как через основной контакт проходит полный ток нагрузки, а напряжение на подсветке отсутствует.
Типы подсветки, используемые в выключателях

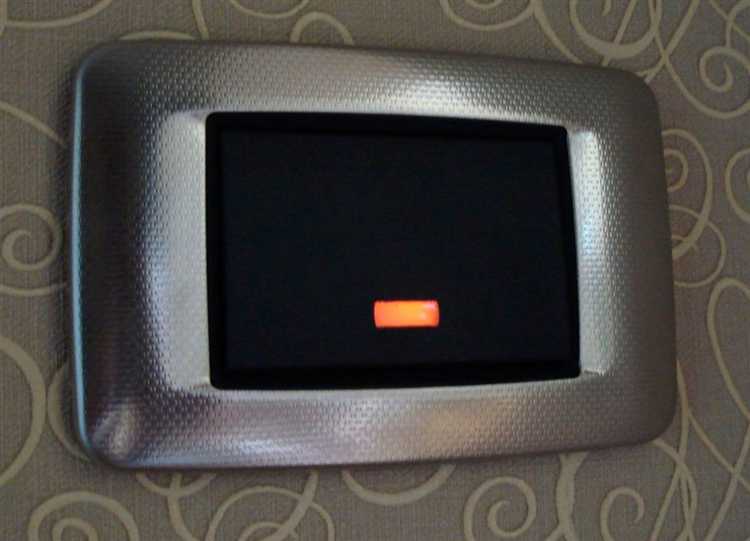

Подсветка в выключателях применяется для облегчения поиска выключателя в темноте и отображения его состояния. Основные технологии подсветки включают:
- Неоновая подсветка
Работает от сетевого напряжения (обычно 220 В). Неоновые лампы потребляют минимум энергии и долговечны, но излучают холодный свет и требуют высоковольтного питания, что ограничивает применение в современных выключателях.
- Светодиодная (LED) подсветка
Наиболее распространённый тип подсветки. Энергосберегающий, с высокой долговечностью и разнообразием цветов. Для работы на сети 220 В используют встроенный драйвер или резистор. LED-подсветка позволяет реализовать мягкое свечение и индикаторы состояния.
- Люминесцентная подсветка
Редко встречается в выключателях из-за необходимости пусковых устройств и мерцания. Используется в специфических промышленных или дизайнерских решениях.
- Фотолюминесцентные элементы
Не требуют электропитания, светятся за счёт накопленной дневной энергии. Применяются в выключателях для аварийного освещения или декоративных целей, однако яркость и длительность свечения ограничены.
Рекомендуется выбирать выключатели с LED-подсветкой для бытового и коммерческого использования, поскольку она обеспечивает оптимальный баланс энергоэффективности, срока службы и визуального комфорта. Для специфических условий, например, во влажных помещениях, стоит проверять степень защиты и совместимость подсветки с внешней средой.
Как питание подсветки обеспечивается при выключенном положении
Подсветка в выключателях получает питание через небольшой ток, проходящий по нагрузочной цепи даже при выключенном положении. Это достигается благодаря конструктивной особенности схемы – подсветка включена параллельно нагрузке или через резистор, позволяющий пропускать минимальный ток, недостаточный для работы основной нагрузки, но достаточный для свечения лампы подсветки.
Основной принцип: подсветка подключается к фазному проводу и через нагрузку возвращается в ноль, либо через специальный резистор замыкает цепь, создавая сквозной ток. В традиционных схемах с лампами накаливания такой ток ничтожен и не влияет на работу нагрузки, но обеспечивает постоянное слабое свечение.

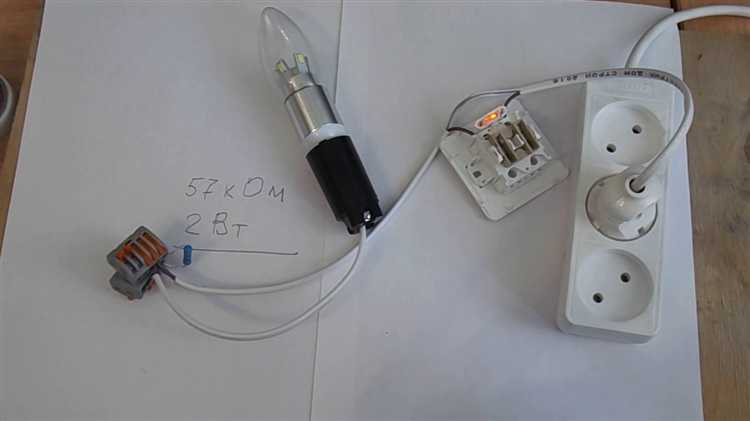

В случае с LED- или энергосберегающими лампами сквозной ток может вызывать мерцание или слабое свечение. Для устранения этого добавляют дополнительный резистор (примерно 100–470 кОм, мощностью 0,25–0,5 Вт) или конденсатор, которые гасит нежелательное свечение, одновременно сохраняя питание подсветки.
Для светодиодных подсветок используется низковольтное питание от встроенного драйвера, подключённого к сети через ограничивающие элементы, обеспечивающие стабильное свечение без заметного потребления тока нагрузки.
Рекомендация: при установке выключателей с подсветкой важно учитывать тип нагрузки и применять дополнительные элементы (резисторы, конденсаторы) для предотвращения нежелательных эффектов и обеспечения корректной работы подсветки без влияния на основную цепь.
Влияние подсветки на электроснабжение и безопасность
Подсветка выключателя работает за счет прохождения тока через небольшое сопротивление, что вызывает минимальное потребление электроэнергии – обычно от 0,1 до 0,5 Вт на один элемент подсветки. Такое потребление незначительно увеличивает общий расход электроэнергии в доме, но при большом количестве подсвечиваемых выключателей следует учитывать суммарную нагрузку на цепь.
Используемые в подсветке светодиоды или неоновые лампы подключаются параллельно нагрузке, что обеспечивает их работу при выключенном состоянии выключателя. При этом через подсветку протекает небольшой ток, который в цепях с низким энергопотреблением (например, с LED-лампами) может вызвать мерцание или некорректную работу нагрузки.
Для предотвращения подобных проблем рекомендуется применять выключатели с подсветкой, адаптированной к типу подключаемой нагрузки, или использовать дополнительные элементы – например, параллельные конденсаторы или специальные компенсирующие модули.
С точки зрения безопасности, подсветка снижает риск случайного травматизма в темноте, позволяя быстро найти выключатель. Однако неправильное подключение подсветки, особенно в устройствах без защиты от обратного напряжения, может привести к нагреву или повреждению изоляции.
Все монтажные работы с выключателями с подсветкой должны выполняться с соблюдением норм электротехники и применением соответствующих предохранительных устройств. Особое внимание требуется при использовании в влажных помещениях – подсветка и выключатель должны иметь степень защиты не ниже IP44.
Установка и замена выключателя с подсветкой своими руками
Перед началом работы отключите питание в распределительном щитке, убедитесь в отсутствии напряжения на проводах тестером. Для установки понадобится крестовая отвертка, индикатор напряжения и плоскогубцы.
Снимите крышку старого выключателя, открутите крепежные винты и аккуратно вытащите устройство из монтажной коробки. Запомните или сфотографируйте схему подключения проводов, особенно обращая внимание на нулевой провод, который необходим для подсветки.

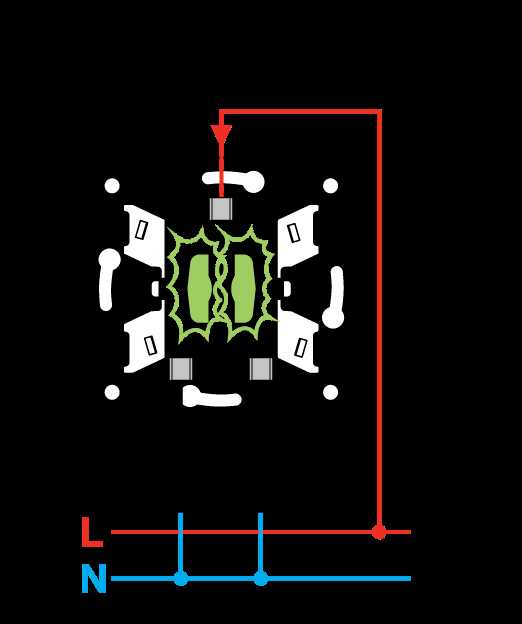

Выключатели с подсветкой обычно имеют три клеммы: фаза входящая (L), нагрузка (выход на светильник) и ноль (N). Подключите фазу к клемме L, нагрузку – к клемме нагрузки, а ноль к клемме N. Если в старой проводке отсутствует нулевой провод, подсветка работать не будет, необходима доработка электропроводки.
Провода зачищайте на длину 8–10 мм, чтобы обеспечить надежный контакт. Затягивайте винты крепко, но не перетягивайте, чтобы не повредить провод. После подключения аккуратно задвиньте выключатель в коробку и закрепите винтами.
Установите декоративную рамку и крышку. Включите питание, проверьте работу подсветки в выключенном положении и исправность включения освещения. При любых признаках нагрева или искрения отключите питание и перепроверьте подключения.
Распространённые неисправности подсветки и способы их устранения
Частая причина отказа подсветки – перегорание светодиода или лампы накаливания. Для проверки потребуется мультиметр или замена подсветки на заведомо рабочую. Если светодиод неисправен, заменяют целый модуль или светодиодный элемент, при лампе – меняют лампочку.
Проблемы с контактами возникают из-за окисления или ослабления зажимов внутри корпуса выключателя. Осмотрите клеммы, очистите контакты спиртовым раствором, при необходимости подтяните крепежные винты. При заметных повреждениях контакты заменяют.
Некорректная работа подсветки может быть связана с неправильным подключением. Подсветка требует подключения через нейтральный провод, иначе свет может не гореть или мигать. Проверьте схему подключения и исправьте при ошибках.
Иногда подсветка горит постоянно, даже при выключенном выключателе. Это происходит из-за наличия утечки тока или подключения нагрузки через нулевой провод. Для устранения перекройте цепь в соответствии с электротехническими стандартами и проверьте целостность изоляции проводов.
Если подсветка тускло светит или мерцает, причина часто кроется в слабом напряжении или нестабильном контакте. Рекомендуется проверить напряжение в сети и заменить выключатель с подсветкой на модель с более высокой чувствительностью или качественной электронной начинкой.
Вопрос-ответ:
Почему в выключателе с подсветкой горит лампочка, даже когда свет выключен?
В выключателе с подсветкой установлен небольшой индикаторный светодиод или мини-лампочка, которая получает слабый ток через сам выключатель. Этот ток недостаточен для включения основного светильника, но хватает, чтобы подсветить индикатор, помогая найти выключатель в темноте.
Какова принципиальная разница в работе обычного выключателя и выключателя с подсветкой?
Обычный выключатель просто разрывает или замыкает цепь питания светильника, полностью отключая ток. В выключателе с подсветкой внутри добавлена цепь с очень малым током, которая питает светодиод или маленькую лампочку, даже когда основной свет выключен. Благодаря этому устройство не только прерывает ток к нагрузке, но и подает питание на подсветку.
Почему подсветка выключателя слабо светится и не влияет на работу основного освещения?
Подсветка сделана так, чтобы потреблять минимальный ток, который слишком мал для работы основного светильника, но достаточен для свечения индикатора. Это достигается использованием низковольтного светодиода и ограничивающего резистора или специальной электронной схемы, благодаря чему подсветка не мешает и не создает нагрузку на основную лампу.
Можно ли самостоятельно установить выключатель с подсветкой вместо обычного? Какие нюансы стоит учесть?
Да, замену можно сделать самостоятельно при знании основ электрики и соблюдении правил безопасности. Важно убедиться, что выбранный выключатель подходит по типу нагрузки и напряжению, а также правильно подключить к сети. Некоторые модели требуют наличия нулевого провода для работы подсветки. Если в проводке его нет, придется проводить дополнительные работы или выбрать другой тип выключателя.
Какие преимущества даёт наличие подсветки в выключателе в повседневном использовании?
Подсветка помогает легко найти выключатель в темноте, что удобно ночью или в плохо освещённых помещениях. Это снижает вероятность случайного включения света при поиске выключателя и обеспечивает комфортное управление освещением без необходимости включать свет, чтобы его найти.
Почему у выключателя с подсветкой горит лампочка, когда сам выключатель в положении «выключено»?
В выключателе с подсветкой внутри встроена небольшая светодиодная лампочка или неоновая лампа, которая получает слабый ток через цепь, даже когда основной ток для освещения отключен. Этот небольшой ток проходит через нагрузку и подсветку, что позволяет подсветке гореть и показывать местоположение выключателя в темноте. При этом через лампу освещения проходит очень маленький ток, недостаточный для её зажигания, но достаточный для свечения подсветки.
