Заводская электрическая точилка – недешевый инструмент, а её конструкция вполне поддается самостоятельной сборке. Основу устройства составляет электродвигатель с частотой вращения от 2500 до 3000 об/мин. Идеально подходят моторы от старых стиральных машин (например, моделей типа «Малютка» или «Рига»), а также коллекторные двигатели от ручных шлифмашин.
Для изготовления точильного узла потребуется наждачный круг диаметром 125–150 мм, крепежный фланец с резьбой под вал двигателя и защитный кожух из металла толщиной не менее 1,5 мм. Важно подобрать круг с подходящей зернистостью – для заточки кухонных и охотничьих ножей оптимален абразив P80–P120. Крепление круга к валу должно быть жёстким, без люфтов и перекосов.
Корпус лучше изготовить из фанеры толщиной 10–12 мм или профильной трубы. Базовая рама должна обеспечивать устойчивость и гасить вибрации. Желательно установить выключатель с защитой от случайного включения, особенно если устройство будет использоваться в быту. Для охлаждения ножей во время заточки целесообразно предусмотреть подставку с резервуаром для воды или капельный охладитель.
Точилка, собранная по этим принципам, обеспечивает равномерную заточку и сохраняет геометрию лезвия. Регулировка угла наклона абразива или упорной площадки повысит точность работы. При соблюдении техники безопасности и правильном подборе компонентов самодельная электроточилка ничем не уступает серийным аналогам.

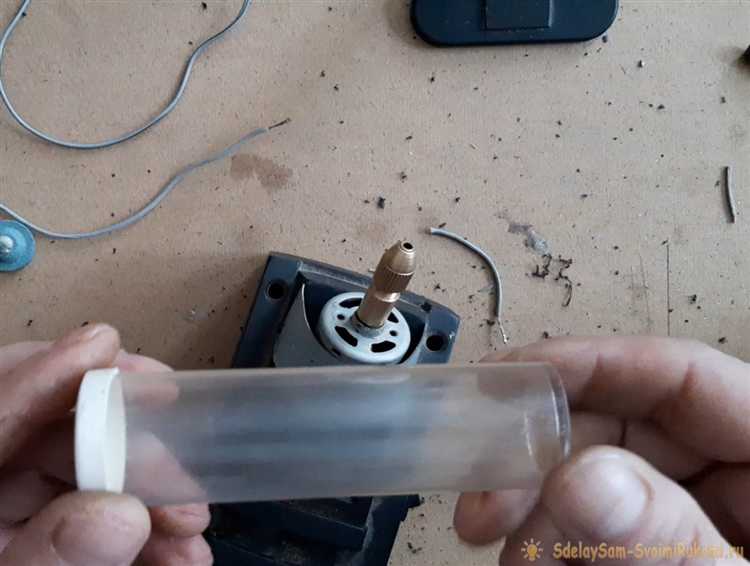

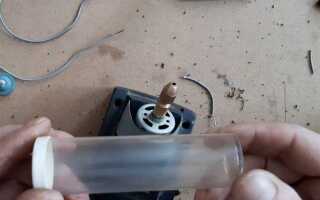

Выбор и подготовка электродвигателя подходящей мощности
Для самодельной электроточилки оптимально использовать асинхронный электродвигатель мощностью от 150 до 400 Вт. Меньшая мощность не обеспечит стабильного вращения при нагрузке, а избыточная мощность усложнит конструкцию и увеличит вибрации.
- Для бытового использования подойдут двигатели от старых стиральных машин (мощность 180–250 Вт, 1350–1500 об/мин).
- Если требуется высокая частота вращения, рассмотрите двигатели от шлифовальных машин (до 3000 об/мин).
- Подключение к сети 220 В упрощает монтаж. Двигатели на 380 В использовать нецелесообразно без наличия трёхфазной линии.
Проверьте работоспособность двигателя:
- Подключите его к сети через автомат с УЗО.
- Оцените плавность запуска, отсутствие искрения и посторонних шумов.
- Допустимый люфт вала – не более 0.3 мм. При большем износе потребуется замена подшипников.
Для безопасной и устойчивой работы двигателя выполните следующие действия:
- Закрепите его на металлической или деревянной платформе через демпфирующие прокладки для снижения вибрации.
- Очистите вентиляционные отверстия от пыли и грязи, обеспечив достаточное охлаждение.
- Установите защитный кожух на клеммную коробку и надёжно заизолируйте все соединения.
Если двигатель оснащён конденсатором, замените его на новый с аналогичными характеристиками. Ёмкость – от 8 до 16 мкФ для двигателей до 400 Вт. Используйте пусковые и рабочие конденсаторы, предназначенные для длительной эксплуатации.
Определение и установка оптимальной частоты вращения вала
Оптимальная частота вращения вала электроточилки зависит от типа абразивного круга и твёрдости обрабатываемого материала. Для заточки кухонных ножей из углеродистой и нержавеющей стали рекомендуется частота в диапазоне 1300–1800 об/мин. При более высоких скоростях возникает риск перегрева кромки и потери закалки, особенно у тонких лезвий.
Если используется двигатель с номинальной скоростью 2800 об/мин, следует установить редуктор или частотный преобразователь для снижения оборотов. Простейший способ – использование шкивов разного диаметра: ведущий шкив на валу двигателя должен быть меньше ведомого на валу точила. Например, при диаметре ведущего шкива 50 мм и ведомого 100 мм выходная скорость составит примерно 1400 об/мин.
При применении частотного преобразователя выбирай модель с плавной регулировкой в диапазоне 1000–2000 об/мин. Не допускай работы ниже 1000 об/мин – абразив теряет эффективность, увеличивается вибрация. Устанавливай преобразователь в проветриваемом месте, исключи перегрев и скачки напряжения.
После настройки обязательно проверь частоту тахометром или бесконтактным датчиком. Измерения без нагрузки и под нагрузкой могут отличаться – ориентирайся на второе значение. Фиксация вала и крепление абразива должны исключать люфт – это особенно критично при сниженных оборотах.
Подбор и крепление абразивного круга для заточки ножей
Для заточки кухонных и туристических ножей оптимален абразивный круг диаметром 125–150 мм с посадочным отверстием 32 мм. Ширина – 16–20 мм. Такой размер обеспечивает достаточную рабочую поверхность и не перегревает кромку при заточке. Важно выбрать круг с зернистостью 80–120 грит для предварительной обработки и 180–240 грит – для доводки.
Материал круга имеет ключевое значение. Электрокорунд (белый или розовый) подходит для углеродистой и нержавеющей стали. Карбид кремния – для твердых сплавов и быстрорежущей стали. Избегайте дешевых китайских кругов – они часто имеют несбалансированную структуру и могут разрушиться при вращении.
Перед установкой проверьте биение круга на оправке. Допустимое отклонение – не более 0,1 мм. Для крепления используйте заводские фланцы диаметром не менее трети диаметра круга. Между фланцем и кругом обязательно проложите резиновую или картонную прокладку для равномерного прижатия и исключения деформации.
Затягивайте гайку умеренно – с усилием, достаточным для фиксации, но без риска растрескивания. После монтажа дайте кругу поработать вхолостую 1–2 минуты, стоя сбоку, чтобы убедиться в отсутствии вибраций и дефектов. Перед каждым использованием проверяйте круг на трещины простукиванием – звук должен быть звонким и ровным.
Изготовление прочного основания для устойчивости конструкции
Для устойчивости электроточилки необходимо основание из металла или фанеры толщиной не менее 18 мм. Идеальный вариант – стальной лист размером 300×200 мм и толщиной от 5 мм. Он обеспечивает минимальную вибрацию при работе двигателя и абразивного круга.
К основанию прикручиваются все элементы конструкции: электродвигатель, кожух, направляющие. Для крепления используйте винты М6 с гайками и шайбами. Просверлите отверстия в основании строго по шаблону, чтобы избежать перекосов при сборке.
Если используется фанера, её необходимо пропитать олифой и покрыть двумя слоями лака для защиты от влаги и расслоения. Дополнительно рекомендуется приклеить к нижней стороне резиновые ножки высотой 10–15 мм – они снижают вибрацию и предотвращают скольжение по рабочей поверхности.
При установке на стол основание фиксируется при помощи струбцин или болтов через заранее подготовленные отверстия по углам. Это особенно важно при использовании мощного двигателя – неправильная фиксация может привести к смещению точилки во время заточки.

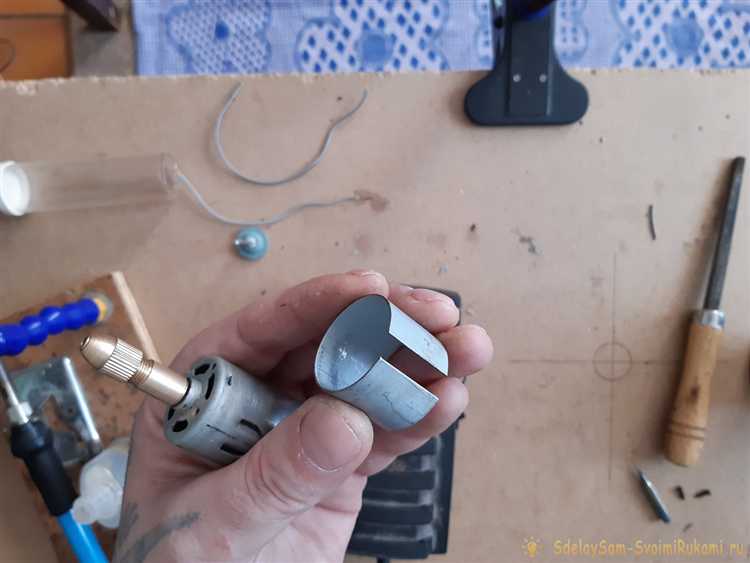

Создание защитного кожуха для безопасной работы
Для изготовления защитного кожуха потребуется листовой металл толщиной 1–1,5 мм. Оптимальный материал – оцинкованная сталь или алюминий, так как они обеспечивают прочность при умеренном весе. Размер кожуха должен перекрывать зону вращения абразивного круга с запасом 20–30 мм с каждой стороны.
Начертите на листе контур кожуха в форме полуцилиндра с торцевыми стенками. Выпилите элементы при помощи ножовки по металлу или болгарки. Кромки зашлифуйте напильником или наждачной бумагой, чтобы исключить порезы при сборке.
Торцевые стенки крепятся к изогнутой части при помощи заклёпок или винтов с гайками М4. Важно обеспечить жёсткое соединение без зазоров. В передней части кожуха прорежьте смотровое окно 30×50 мм. Закройте его прозрачным термостойким пластиком (например, поликарбонатом) толщиной не менее 3 мм. Пластик закрепите болтами с шайбами, чтобы исключить вибрацию и выпадение при работе.
Установку кожуха на станину точилки выполняйте при выключенном питании. Крепление осуществляется на жёсткий металлический каркас, желательно болтовым соединением с применением стопорных гаек. Кожух не должен касаться вращающихся частей. Оптимальный зазор между кругом и внутренней стенкой – 5–8 мм.
Для съёма пыли и искр желательно предусмотреть заднюю вентиляционную прорезь шириной 10–15 мм. При установке кожуха проверьте, не мешает ли он охлаждению мотора и свободному доступу к абразиву при заточке.

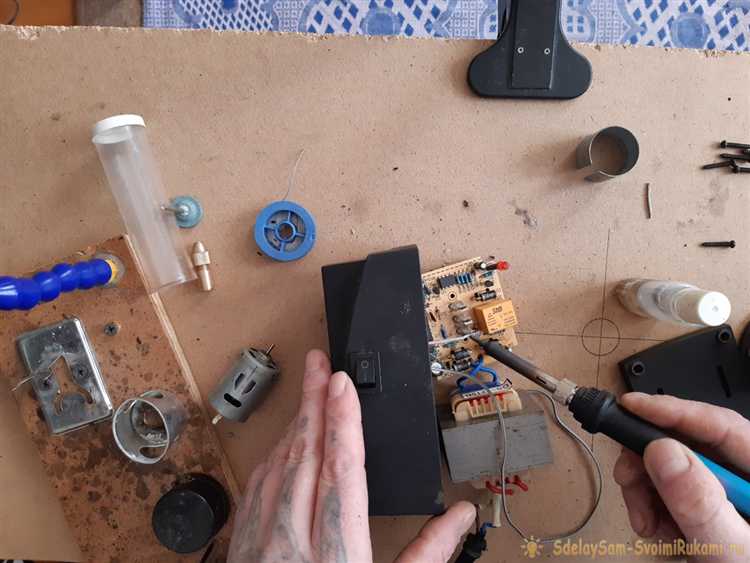

Монтаж выключателя и подключение питания
При монтаже выключателя для электроточилки важно учитывать его расположение и тип. Для безопасного и надежного функционирования устройства лучше использовать выключатель с защитой от короткого замыкания и перегрузки. Рекомендуется устанавливать выключатель в доступном месте, чтобы в случае необходимости его можно было быстро выключить.
Для начала нужно выбрать подходящий выключатель, например, с высокой степенью защиты от влаги и пыли, особенно если устройство будет использоваться в условиях повышенной влажности. Для монтажа обычно используют выключатели с номинальным током 10-16 ампер, что подходит для большинства бытовых электрических инструментов.
После выбора выключателя, приступаем к подключению питания. Питание электроточилки можно подавать как от стандартной сети 220 В, так и от преобразователя, если используется нестандартное напряжение. Если устройство будет работать от 220 В, то нужно подготовить провод с хорошей изоляцией, рассчитанный на такую нагрузку. Обычно используют провод с сечением 1,5-2,5 мм² для безопасной передачи тока.
Подключение выключателя осуществляется через два проводника: фазный и нулевой. Фазный провод подключается к одному из контактов выключателя, а второй контакт соединяется с двигателем. Нулевой провод просто подключается к двигателю напрямую. Важно, чтобы выключатель был установлен на фазной линии, иначе его функциональность будет ограничена.
После того как выключатель установлен и подключен, необходимо проверить его работу. Для этого включите питание, убедитесь, что выключатель работает корректно и устройство включается/выключается при соответствующих манипуляциях. Проверьте целостность всех соединений и отсутствие перегрева проводов.
Также рекомендуется использовать автоматический выключатель для защиты от коротких замыканий и перегрузок в сети. Он обеспечит дополнительную безопасность и предотвратит повреждения устройства в случае непредвиденных ситуаций.

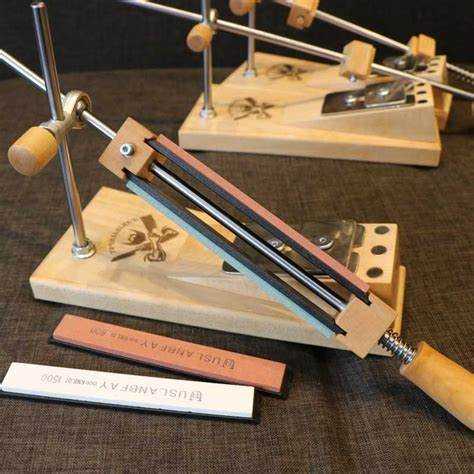

Регулировка угла заточки с помощью направляющих
Для достижения оптимальных результатов при заточке ножей с помощью электроточилки важно точно установить угол наклона лезвия. Использование направляющих позволяет существенно упростить этот процесс и повысить качество заточки. В этой части рассмотрим, как правильно настроить угол заточки и какие направляющие для этого подойдут.
Основной задачей направляющих является удержание ножа под нужным углом относительно шлифовального круга. Без их использования угол может варьироваться, что приведет к неправильной геометрии лезвия и ухудшению его резательных качеств.
Как выбрать направляющую
Направляющая должна быть совместима с конструкцией вашей электроточилки. Обычно такие устройства имеют два типа направляющих:
- Фиксированные направляющие – угол наклона заранее задан и не меняется.
- Регулируемые направляющие – позволяют изменять угол заточки в зависимости от нужд пользователя.
Регулировка угла
Если направляющая регулируемая, следуйте следующему алгоритму для настройки угла:
- Закрепите нож в держателе направляющей, убедившись, что он надежно зафиксирован и не будет двигаться в процессе заточки.
- Используя механизм регулировки, установите нужный угол заточки. Обычно для универсальных ножей угол составляет 20-25 градусов. Для кухонных ножей рекомендуется угол около 15-20 градусов.
- Проверьте угол с помощью угломера или другого инструмента, чтобы убедиться, что настройка точна.
- После регулировки произведите несколько тестов, чтобы удостовериться в корректности угла и отсутствии отклонений.
Советы по эксплуатации направляющих
- Регулярно проверяйте крепление направляющей, чтобы избежать люфта или отклонений во время заточки.
- Для получения наилучшего результата используйте направляющую, которая позволяет фиксировать нож в нескольких положениях, что обеспечивает лучший контроль за углом.
- В некоторых случаях можно использовать угольник для дополнительной проверки угла заточки во время работы.
Точное соблюдение угла при заточке с помощью направляющих поможет продлить срок службы ножа и улучшить его функциональные характеристики. Регулировка угла – важный этап, который нельзя игнорировать, если вы хотите добиться качественного и долговечного результата.
Проверка работы устройства и тестовая заточка ножа
После сборки электроточилки важно провести проверку её работы перед использованием. Начните с проверки стабильности креплений и правильности установки всех компонентов, особенно абразивных материалов. Они должны быть расположены строго по оси вращения, без люфта и перекосов.
Для теста включите устройство и на минимальной скорости проверьте, не создаются ли вибрации или шумы, указывающие на дефекты в сборке. Убедитесь, что мотор работает плавно, а вращающиеся части не перегреваются.
Теперь можно приступать к тестовой заточке. Возьмите нож с незначительным повреждением лезвия. Определите угол наклона, который вы хотите использовать для заточки, исходя из типа ножа. Например, для кухонных ножей угол должен составлять 20–25 градусов, для ножей с более твердой сталью – около 15 градусов.
Начинайте с низкой скорости вращения абразивного круга. Легко прижмите нож к вращающемуся диску, двигаясь по его поверхности от основания лезвия до острия. Важно соблюдать одинаковый угол наклона по всей длине лезвия, чтобы избежать асимметричной заточки.
После нескольких проходов проверьте результат. Лезвие должно быть острым, с ровным и гладким краем без зазубрин. Чтобы проверить, достаточно ли острая заточка, можно провести ножом по бумаге: острое лезвие должно легко разрезать её, не тратя усилий.
Если заточка недостаточно эффективна, попробуйте увеличить скорость вращения или поменять абразивный диск на более агрессивный, если это возможно. Протестируйте устройство на разных ножах, чтобы удостовериться в стабильности и универсальности работы.
При правильной настройке электроточилка будет эффективно работать, экономя время на заточке и поддерживая ножи в хорошем состоянии.
Вопрос-ответ:
Какие материалы понадобятся для создания электроточилки для ножей?
Для изготовления электроточилки для ножей потребуется несколько ключевых материалов. Это двигатель с достаточной мощностью для вращения точильного круга, сам точильный круг (можно использовать камень или шлифовальный диск), корпус, в котором будет размещён двигатель и круг, а также элементы электрической проводки и выключатель для управления устройством. Дополнительно понадобятся крепёжные элементы и инструменты для сборки, такие как отвертки и плоскогубцы.
Как подключить электрическую точилку для ножей к электросети?
Для подключения электроточилки к сети нужно аккуратно провести провода от двигателя к выключателю, а затем подключить выключатель к сети. Лучше использовать провод с хорошей изоляцией и убедиться в правильности подключения — фаза и ноль должны быть соединены верно. Также важно предусмотреть защиту от короткого замыкания и перегрузки, поэтому рекомендуется использовать автоматический выключатель или предохранитель. После подключения проверяйте устройство на работоспособность и отсутствие перегрева.
Как выбрать правильный точильный круг для электроточилки?
При выборе точильного круга для электроточилки важно учитывать его материал и зернистость. Для точилки для ножей идеально подходят круги из алмазного или корундового материала, которые хорошо выдерживают нагрузку. Зернистость круга зависит от того, какую степень заточки вы хотите получить. Для грубой заточки выбирайте круг с крупным зерном, а для финишной – с мелким. Также обратите внимание на диаметр круга и его совместимость с выбранным двигателем.
Можно ли сделать электроточилку для ножей без специализированных инструментов?
Да, можно. Если у вас нет профессиональных инструментов, можно использовать обычные бытовые средства, такие как дрель, шуруповёрт или паяльник. Главное — аккуратно соблюдать все меры безопасности, особенно при работе с электроприборами. Для сборки точилки можно использовать старую деталь от другого устройства, например, мотор от старого пылесоса, а корпус сделать из подручных материалов, таких как фанера или пластик. Главное — обеспечить надёжность конструкции и правильную работу двигателя.
