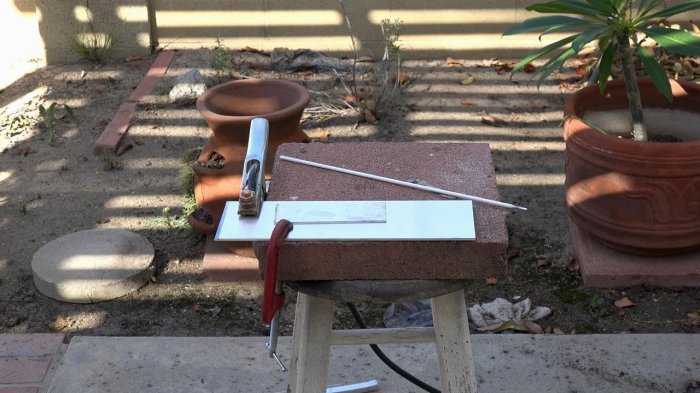

Алюминий – металл с высокой теплопроводностью и тонкой оксидной пленкой, что делает его сварку в домашних условиях особенно требовательной к технике и оборудованию. Инверторный сварочный аппарат – доступное решение, но требует точной настройки и соблюдения ряда условий, чтобы избежать типичных дефектов: пористости, прожогов и слабой сцепки шва.
Прежде всего, необходимо использовать электроды с покрытием из алюминиевых сплавов, например ОЗА-1 или ОК 96.20. Сварка ведётся в режиме переменного тока (AC), поскольку постоянный ток не обеспечивает достаточного разрушения оксидной пленки. Ток должен быть выставлен из расчёта 55–65 А на каждый миллиметр диаметра электрода, но не менее 80 А для стабильного дугового горения.
Перед сваркой необходимо механически очистить кромки от оксида с помощью стальной щётки или абразивного круга, затем обезжирить ацетоном. Сварку следует проводить короткой дугой с минимальным колебанием электрода. Оптимальная длина дуги – не более 1,5 мм. При этом важно обеспечить хорошее заземление и стабильное напряжение питания: скачки напряжения в сети – частая причина нестабильной дуги и дефектов шва.
Особое внимание – преднагреву деталей. Для листов толщиной более 4 мм рекомендуется прогревать металл до 150–200 °C строительным феном или газовой горелкой, чтобы снизить тепловой градиент и предотвратить растрескивание.
Даже при работе в гаражных условиях необходимо учитывать температуру окружающей среды. При температуре ниже +10 °C алюминий теряет пластичность, а сварочный шов становится хрупким. Рабочая зона должна быть защищена от сквозняков: кислород, втягиваемый в дугу, способствует образованию пор.
Подбор подходящего инвертора для сварки алюминия в домашних условиях

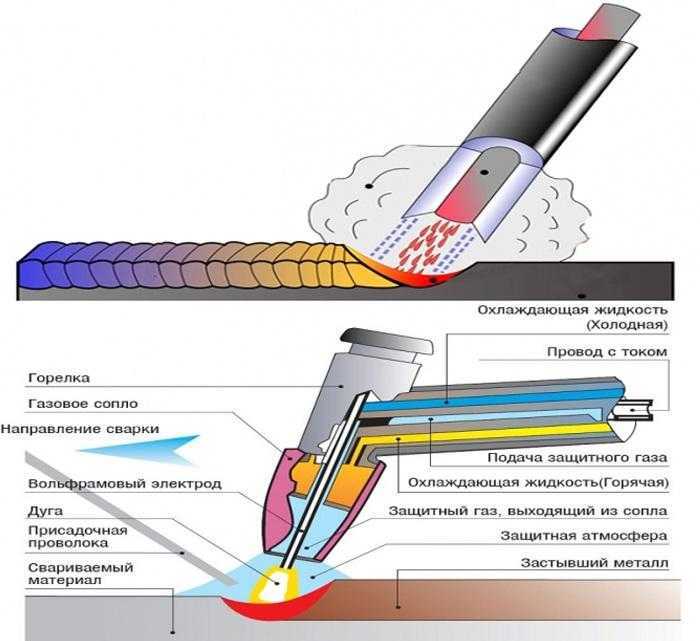

Для сварки алюминия в домашних условиях требуется инвертор с возможностью TIG-сварки (аргонодуговой), так как метод MMA (ручная дуговая сварка) не обеспечивает стабильное качество на алюминиевых деталях.
- Тип сварки: инвертор должен поддерживать TIG AC (переменный ток). DC не подходит, так как алюминий требует переменного тока для разрушения оксидной пленки.
- Частота переключения AC: выбирайте аппарат с регулируемой частотой от 20 до 200 Гц. Более высокая частота даёт стабильную дугу и лучшую очистку шва.
- Функция балансировки AC: должна быть возможность регулировки соотношения между временем очистки и глубиной провара. Значения в диапазоне 30–70% позволяют адаптироваться под разные типы алюминиевых сплавов.
- Наличие HF-зажигания: обеспечивает бесконтактное поджигание дуги, что критично для работы с алюминием.
- Ток сварки: для домашних задач достаточно аппарата с диапазоном 10–200 А. Для тонких деталей – от 20 А, для деталей до 6 мм – до 180–200 А.
- Питание: однофазный инвертор 220 В подходит для бытовых условий. Мощность аппарата – от 4 кВт, с запасом.
- Охлаждение: обязательно наличие принудительного обдува. При длительной сварке алюминия корпус и компоненты сильно нагреваются.
- Дополнительные функции: режим «пульс» улучшает контроль над температурой и снижает риск прожога при сварке тонкого алюминия (до 3 мм).
Примеры моделей: Rilon TIG 200AC/DC, Svarog REAL TIG 200 AC/DC, AuroraPRO Inter TIG 200 AC/DC. Они соответствуют вышеуказанным требованиям и рассчитаны на работу от бытовой сети.
Выбор присадочной проволоки и расходников под конкретный сплав
Для сварки алюминия инвертором в домашних условиях критически важно подобрать присадочную проволоку, соответствующую марке основного металла. Несовместимость приведёт к трещинообразованию, пористости и снижению прочности шва.
Чаще всего в быту встречаются сплавы алюминия марок АМг5, АД31 и Д16. Под каждый из них требуется своя присадка:
- Для АМг5 – ER5356 (Mg ~5%). Обеспечивает высокую коррозионную стойкость и прочность. Подходит для деталей, работающих в агрессивной среде.
- Для АД31 (аналог 6063) – ER4045 или ER4043 (Si 5–12%). ER4043 даёт более плавное формирование шва, меньше подвержен горячим трещинам.
- Для Д16 (алюминиево-медный сплав) – ER2319. Использование неподходящей проволоки приведёт к разрушению соединения при термоциклических нагрузках.
Проволоку выбирают диаметром 1,0–1,2 мм для ручной TIG-сварки. Для MIG – 0,8–1,0 мм. Диаметр зависит от толщины свариваемого металла и тока.
В качестве защитного газа применяется аргон не ниже марки А (чистота ≥99,996%). Для MIG рекомендуется подача 10–12 л/мин, для TIG – 6–8 л/мин. Расход газа увеличивается при работе на сквозняке или при сварке тонкого металла.
Контактный наконечник подбирается строго под диаметр проволоки, с учетом её мягкости: для алюминия рекомендуется увеличивать диаметр отверстия на 0,1 мм. Используйте тефлоновые направляющие каналы – стальные повреждают мягкую проволоку, вызывая заедания.
Для TIG-сварки применяются вольфрамовые электроды с добавками циркония (WZr) диаметром 1,6–2,4 мм. Они устойчивы к загрязнению алюминиевыми оксидами и обеспечивают стабильную дугу.
Соблюдение точного соответствия присадки и основного металла – ключ к надёжному и долговечному сварному соединению.
Настройка тока, частоты и формы импульса для минимизации прожогов

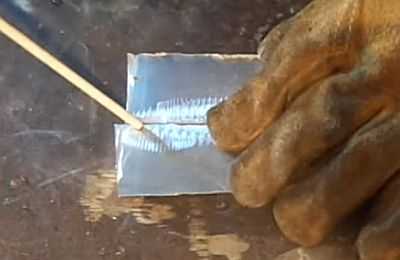

Для тонкостенного алюминия (1–2 мм) устанавливайте сварочный ток в пределах 35–70 А. При использовании инвертора с импульсным режимом стартуйте с нижней границы диапазона и увеличивайте ток только при недостаточной проварке. Превышение 80 А резко повышает риск прожога, особенно на угловых соединениях.
Частота импульса влияет на контроль дуги и тепловложение. Для домашней сварки оптимальны значения от 100 до 200 Гц. Частота ниже 80 Гц делает дугу нестабильной, выше 250 Гц – приводит к излишнему нагреву в одной точке. При сварке стыков выставляйте 120–150 Гц, при соединении угол встык – 150–180 Гц.
Форма импульса определяет баланс между нагревом и охлаждением зоны шва. Используйте прямоугольный импульс с длительностью высокотемпературной фазы (peak time) 30–40%. Это обеспечивает короткий прогрев без перегрева. Ток в базовой фазе (background current) устанавливайте на уровне 30–40% от максимального, чтобы дуга не гасла, но и не разогревала металл сверх нормы.
При сварке алюминия толщиной до 3 мм применяйте AC TIG с положительным смещением баланса (cleaning action) 60–70%. Это уменьшает тепловложение в электрод, стабилизирует дугу и минимизирует прожоги при сохранении качества очистки оксида.
Избегайте работы без предварительной тренировки на образцах аналогичной толщины. Каждое изменение параметров проверяйте на отходах того же алюминия, чтобы исключить настройку «вслепую».
Подготовка алюминиевых деталей: очистка, снятие оксида и зазоры
Очистка поверхности обязательна перед началом сварки. Используйте ацетон или изопропиловый спирт для обезжиривания. Нанесите раствор на безворсовую салфетку и тщательно протрите детали. Не допускается использование бытовых растворителей с добавками – они оставляют плёнку, мешающую сварке.
Удаление оксидной плёнки производится механическим способом. Применяйте нержавеющую щётку с жёсткой проволокой диаметром не менее 0,2 мм, предназначенную только для алюминия. Обрабатывайте вдоль шва, а не поперёк. Сразу после удаления оксида не прикасайтесь к зоне сварки – контакт с кожей оставит жиры. Максимальный интервал между зачисткой и началом сварки – 30 минут.
Формирование зазора критично для качества шва. Для листов толщиной до 3 мм устанавливайте зазор 0,5–1 мм. Толстые детали (более 5 мм) требуют фаски под углом 30–45° и зазора 1–1,5 мм. Зазор компенсирует тепловое расширение и предотвращает непровары. Не сваривайте алюминий встык без зазора – шов получится неполноценным.
Пренебрежение этими действиями приводит к пористости, трещинам и нестабильной дуге. Подготовка – основа надёжного соединения.
Особенности использования аргона и регулировка подачи газа
Для сварки алюминия в среде инверторного аппарата применяют исключительно аргон высокой чистоты – не ниже 99,996%. Наличие примесей (кислорода, водорода, азота) вызывает пористость шва и окисление кромок. Использование технического аргона из баллонов требует обязательного контроля сертификата качества и остаточного давления – менее 0,5 МПа использовать нельзя.
Критически важна точная регулировка подачи газа. Недостаточный расход приводит к загрязнению ванны, избыток – к турбулентности и подсосу воздуха. Оптимальные параметры зависят от диаметра вольфрамового электрода и тока сварки:
- электрод 1,6 мм, ток до 90 А – 6–7 л/мин;
- электрод 2,4 мм, ток 90–150 А – 8–10 л/мин;
- электрод 3,2 мм, ток выше 150 А – 10–12 л/мин.
Редуктор с ротаметром предпочтительнее – он позволяет точно отслеживать расход. При отсутствии ротаметра можно ориентироваться по времени выхода газа при открытом клапане: 10 литров – это примерно 15 секунд при свободной подаче с давлением 0,2 МПа.
Перед началом сварки важно продувание шланга – не менее 5 секунд при расходе 8 л/мин. После окончания дуги необходимо обеспечить послеподачу аргона на 5–10 секунд для защиты остывающего электрода и кратера шва. Инверторы без настройки таймера послеподачи требуют ручного контроля – газ отключается пользователем с задержкой.
Недопустимо использовать длинные шланги малого диаметра – они создают избыточное сопротивление и нестабильную подачу. Рекомендуемый диаметр внутреннего сечения – не менее 6 мм при длине до 3 метров. При превышении длины необходимо увеличить диаметр до 8 мм.
В помещении нельзя допускать сквозняков – даже слабый поток воздуха разрушает газовую защиту. При необходимости работы у открытого окна используют защитный экран из огнеупорного материала для стабилизации потока газа вокруг сварочной зоны.
Типичные ошибки при начале шва и как их избежать
Неправильный выбор силы тока – самая распространённая ошибка. При сварке алюминия инвертором оптимальный диапазон тока для тонкого листа (до 3 мм) – 70–120 А. Слишком низкий ток вызывает непровар и подтеки, слишком высокий – прожоги и деформации. Для точной настройки рекомендуются пробные швы на аналогичном материале.
Неподготовленная поверхность алюминия всегда приводит к пористости и плохому сцеплению. Перед сваркой нужно тщательно очистить металл от оксидной плёнки и загрязнений, используя металлическую щётку из нержавеющей стали или специальные химические средства (например, ацетон).
Слишком резкий запуск дуги вызывает прилипание электрода к металлу. Для инверторов с функцией «горячего старта» рекомендуется устанавливать её на средний уровень. При отсутствии такой функции важно плавно подносить электрод, не нажимая сильно в начальный момент.

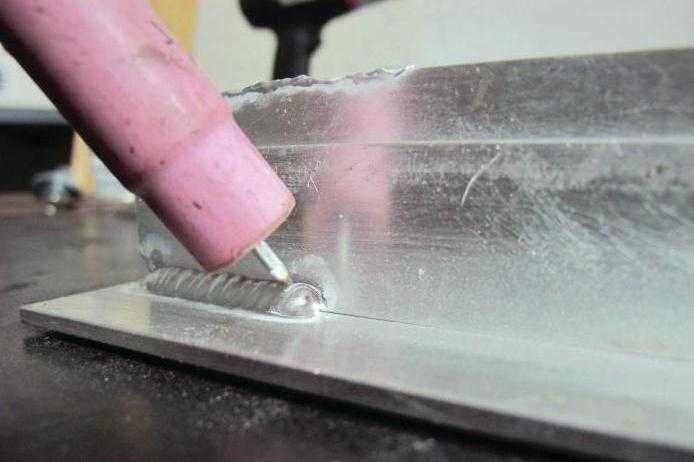

Недостаточный контроль угла наклона электрода ухудшает качество шва. Для алюминия оптимальный угол – 10–15° по направлению движения. Перегиб приводит к неравномерному прогреву и пористости.
Отсутствие предварительного прогрева на толстом алюминии (более 5 мм) приводит к трещинам. Рекомендуется прогрев до 100–150 °C, особенно при сварке сплавов с высоким содержанием магния.
Игнорирование правильного расстояния между электродом и поверхностью (1–3 мм) вызывает нестабильную дугу и разбрызгивание металла. Используйте визуальный контроль и практику для выработки стабильного зазора.
Неправильный выбор типа электрода и проволоки. Для алюминия подходят электроды с покрытием из флюсовых материалов или проволока ER4043/ER5356. Использование неподходящих расходников приводит к ухудшению механических свойств шва.
Контроль температурного режима и предотвращение деформаций
При сварке алюминия инвертором критично поддерживать стабильный температурный режим. Оптимальная температура зоны сварки не должна превышать 350–400 °C, чтобы избежать перегрева и потери прочности металла. Для контроля температуры рекомендуется использовать инфракрасный термометр или термопару, фиксируя значения на каждом этапе сварки.
Слишком высокая температура вызывает разрыхление металла и повышенное внутреннее напряжение, что приводит к деформациям и трещинам. Чтобы этого избежать, применяйте короткие сварочные циклы с перерывами на охлаждение не менее 30 секунд при толщине алюминия до 3 мм. При толщине свыше 5 мм интервал охлаждения увеличивают до 1 минуты.
Для равномерного прогрева и снижения деформаций используйте последовательность сварочных швов: начинайте с центральных участков детали и переходите к краям. Непрерывная сварка в одном направлении способствует локальному перегреву и искривлению.
Рекомендуется предварительно прогреть алюминий до 100–150 °C при толщине свыше 4 мм, чтобы снизить температурный перепад и внутренние напряжения. После сварки охлаждение должно быть естественным, без резких перепадов температуры – избегайте обдува холодным воздухом или воды.
Применение съемных крепежей и прихваток предотвращает деформации при усадке металла. Для крупных деталей рекомендуется фиксировать их на жесткой подложке, чтобы исключить искривления в процессе остывания.
Проверка и шлифовка швов без потери прочности соединения
После сварки алюминия инвертором необходимо провести визуальный осмотр шва на предмет трещин, пор и непроваров. Для проверки прочности используйте метод ультразвукового контроля или простое пробное механическое воздействие – аккуратно постучите по шву молотком с небольшим усилием, отсутствие трещин и деформаций укажет на качество соединения.
Шлифовку шва выполняйте только после полного остывания металла. Используйте шлифовальные круги с зернистостью от 60 до 120, чтобы не перегреть шов и не вызвать структурных изменений. Работайте на низких оборотах болгарки (около 3000–5000 об/мин), избегая длительного контакта абразива с поверхностью.
Удаляйте только выступающие окалины и неровности, не занижая глубину шва более чем на 10% от толщины основного металла. Глубокая шлифовка снижает прочность из-за уменьшения площади сварного соединения и риска образования скрытых дефектов.
Для предотвращения коррозии после шлифовки обработайте шов анодирующим раствором или специальным защитным покрытием для алюминия. Это сохраняет целостность поверхности и увеличивает долговечность соединения.
Вопрос-ответ:
Какие основные ошибки допускают при сварке алюминия инвертором дома и как их избежать?
Чаще всего новички сталкиваются с проблемами недостаточного прогрева металла, что ведёт к плохому провару шва. Также распространённы ошибки с неправильным подбором режима сварки — слишком низкий ток вызывает непровар, слишком высокий — прожогы. Чтобы избежать этих ошибок, важно выбрать подходящий сварочный режим, настроить параметры аппарата согласно толщине алюминия, использовать чистые электроды и тщательно подготовить поверхность металла, удалив окислы и загрязнения.
Какой тип сварочной проволоки и газовой смеси лучше всего подходит для домашней сварки алюминия инвертором?
Для домашней сварки алюминия обычно используют проволоку из алюминиевого сплава серии ER4043 или ER5356, которые отличаются хорошей прочностью и пластичностью шва. В качестве защитного газа применяют аргон высокой чистоты — он предотвращает окисление и обеспечивает стабильное горение дуги. Для тонких деталей часто хватает чистого аргона, а для более толстых можно применять смесь с небольшим добавлением гелия для повышения глубины проплавления.
Какие подготовительные работы нужно выполнить перед началом сварки алюминия инвертором в домашних условиях?
Перед сваркой важно тщательно очистить алюминиевые детали от оксидной плёнки, жира и пыли — для этого используют механическую зачистку щёткой из нержавейки или шлифовальным кругом, а также обезжириватели. Не стоит пренебрегать и тщательной фиксацией деталей, чтобы избежать смещения во время сварочного процесса. Кроме того, рекомендуется проверить исправность сварочного оборудования и подачу защитного газа, чтобы не было перебоев во время работы.
Какие особенности технологии TIG-сварки алюминия инвертором стоит учитывать новичкам?
TIG-сварка алюминия требует стабильного и чистого источника тока, а также точного контроля над длиной дуги — слишком длинная дуга приводит к загрязнению и нестабильности шва. При работе нужно использовать неплавящийся вольфрамовый электрод с соответствующим диаметром и заточкой. Очень важно вести электрод под углом примерно 70 градусов и плавно добавлять присадочный материал. Для новичков полезно потренироваться на ненужных заготовках, чтобы почувствовать разницу в режиме и управлении горелкой.
Можно ли сваривать алюминий инвертором без специального сварочного оборудования и какие риски при этом возникают?
Теоретически, сварка алюминия без специализированного инвертора и защитного газа невозможна либо будет очень низкого качества. Обычные сварочные аппараты не обеспечивают нужную стабильность дуги и правильный тип тока, что приводит к пористости, трещинам и слабым швам. Также без защитного газа металл быстро окисляется и ухудшается адгезия. Попытки сварить алюминий «вручную» обычным электродом часто заканчиваются браком и потерей времени.
Загрузка...
