Техническое обслуживание ИТП — пошаговое руководство

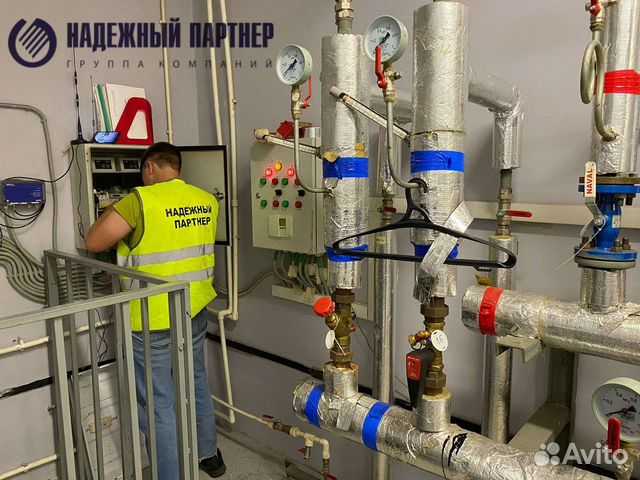

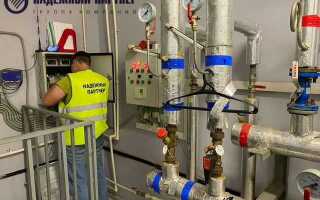

Инженерный тепловой пункт (ИТП) – ключевой элемент системы теплоснабжения, обеспечивающий передачу тепловой энергии от внешних сетей к внутренним системам здания. Регулярное техническое обслуживание ИТП позволяет поддерживать оптимальный температурный режим, предотвращать аварии и минимизировать потери энергии. Пренебрежение регламентными работами приводит к снижению эффективности теплообменников, росту расходов и выходу из строя оборудования.

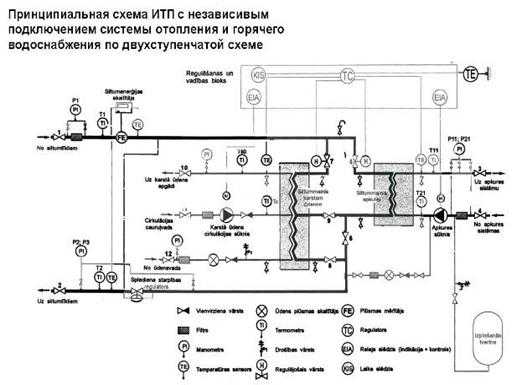

Обслуживание ИТП включает последовательные действия: проверку состояния фильтров, диагностику насосного оборудования, анализ работы автоматических регуляторов, контроль герметичности трубопроводов и арматуры. Каждый этап требует точного соблюдения регламента, установленного проектной документацией и нормативами, такими как СП 60.13330 и ГОСТ 12.2.063.

В первую очередь необходимо остановить систему, перекрыв подачу теплоносителя. После этого проводится визуальный осмотр теплообменников на наличие отложений и коррозии. Засоры в фильтрах грубой очистки устраняются промывкой. Циркуляционные насосы проверяются на шум, вибрации и утечки. При выявлении износа уплотнителей или подшипников выполняется их замена.

Особое внимание уделяется настройке и тестированию автоматики: датчиков температуры, регуляторов давления, сервоприводов. Сбои в работе этих элементов часто становятся причиной неравномерного распределения тепла. Завершающий этап – пуско-наладочные работы с контролем всех параметров в режиме нагрузки, включая проверку логики работы системы отопления и горячего водоснабжения.

Проверка состояния теплообменников и удаление отложений

Осмотр начинают с визуальной оценки корпуса теплообменника на предмет коррозии, подтеков, трещин и деформаций. Особое внимание уделяется фланцевым соединениям и сварным швам. Наличие влаги или солевых отложений указывает на негерметичность.

После остановки оборудования и сброса давления производится вскрытие теплообменника. Пластины проверяются на целостность, отсутствие деформаций и равномерность прилегания. Зазоры между пластинами должны соответствовать нормативным значениям, указанным в технической документации. При отклонениях проводят механическую правку или замену.

Для удаления отложений применяют циркуляционную промывку слабыми растворами органических кислот (например, 5–10% лимонной или фосфорной кислоты). Промывку проводят в замкнутом контуре с контролем pH и температуры. Время обработки зависит от степени загрязнения, но не превышает 4 часов. После кислотной промывки обязательно выполняется нейтрализация и тщательное промывание деминерализованной водой.

Категорически запрещено использовать абразивные материалы или металлические щетки, так как это приводит к повреждению пластин и снижению эффективности теплообмена. При сильных загрязнениях допустимо использование ультразвуковой очистки в специализированных ваннах.

После очистки теплообменник собирается в точной последовательности с соблюдением момента затяжки шпилек, указанного производителем. Обязательно проводится опрессовка с контролем давления и времени выдержки.

Настройка и тестирование регуляторов температуры

Перед настройкой убедитесь, что питание регулятора подано, датчики подключены корректно, а система заполнена теплоносителем. Все работы выполняются при стабилизированном давлении и температуре в системе.

1. Проверьте соответствие установленного типа регулятора проектной документации. Отклонения приведут к некорректной работе всего ИТП.
2. Подключите регулятор к интерфейсу конфигурации (USB, Modbus, Bluetooth – в зависимости от модели). Используйте специализированное ПО от производителя.
3. Задайте целевые параметры:
   • уставку температуры подачи;
   • гистерезис включения/отключения;
   • временные задержки для сглаживания кратковременных изменений температуры;
   • ограничения по температуре обратки (при наличии соответствующей функции).
4. Выполните калибровку: сравните показания встроенного датчика температуры с эталонным. Допустимое отклонение – не более ±0,5 °C.
5. Активируйте режим тестирования. Искусственно измените параметры:
   • понизьте температуру подачи для проверки реакции на недогрев;
   • повысите температуру – оцените время срабатывания исполнительного механизма;
   • зафиксируйте поведение регулятора при достижении предельных значений.
6. Проверьте корректность работы регулятора с насосами и клапанами:
   • убедитесь в синхронности открытия/закрытия клапанов с изменением температуры;
   • при использовании ПИД-регулирования скорректируйте коэффициенты P, I и D согласно паспортным характеристикам системы.

После завершения тестирования зафиксируйте параметры в журнале наладки и заблокируйте доступ к настройкам, если это предусмотрено конструкцией. Регуляторы, не прошедшие проверку, подлежат замене или повторной настройке.

Обслуживание циркуляционных насосов и проверка их работоспособности

Перед началом работ необходимо отключить насос от электропитания и убедиться в отсутствии давления в системе. Демонтаж осуществляется при закрытых задвижках на подающем и обратном трубопроводах.

Проверка работоспособности начинается с оценки состояния крыльчатки: отсутствие следов коррозии, механических повреждений и перекосов – обязательное условие. Далее оценивается состояние подшипников – при наличии люфта или износа они подлежат замене.

Электродвигатель проверяется путем замера сопротивления изоляции обмоток мегомметром – допустимое значение не ниже 1 МОм. Также проводится осмотр клеммной коробки: отсутствие перегрева, повреждений изоляции и следов влаги. При необходимости выполняется затяжка контактных соединений.

Обязательна чистка внутренней полости насоса от отложений и грязи. Используется мягкая щетка и ветошь, промывка осуществляется только чистой водой без агрессивных средств. При сборке соблюдается правильное положение уплотнительных элементов.

После установки насоса обратно в систему выполняется проверка его работы в следующих режимах:

По завершении работ данные о проведённом обслуживании и замерах заносятся в журнал технического обслуживания ИТП с указанием даты и ФИО исполнителя.

Диагностика и очистка фильтров на подающем и обратном трубопроводах

Перед началом работ необходимо остановить циркуляционный насос, перекрыть запорную арматуру до и после фильтра, сбросить давление через дренажный кран. Использовать индивидуальные средства защиты – перчатки, очки, при необходимости – респиратор.

Сетчатые фильтры (грязевики) на подающем и обратном трубопроводах подлежат проверке не реже одного раза в квартал. Признаки засорения: падение давления после фильтра более чем на 0,2 бар, снижение температуры теплоносителя в подающей линии, нестабильность работы оборудования.

После демонтажа пробки фильтра необходимо извлечь сетку, осмотреть на наличие повреждений. Механические включения удаляются металлической щёткой или промывкой под напором воды. При наличии отложений ржавчины используется 10% раствор лимонной кислоты, выдержка – до 30 минут, затем повторная промывка. Повреждённую сетку заменяют на новую с аналогичным шагом ячейки.

Очистка фильтра на подающей линии проводится особенно тщательно из-за высокого давления и температуры. После обратной сборки – контроль герметичности соединений и повторный пуск системы с обязательным стравливанием воздуха.

При частом засорении более одного раза в месяц необходимо провести анализ качества теплоносителя. Возможно потребуется установка дополнительной ступени фильтрации или промывка всей системы.

Проверка работы узлов учета тепловой энергии

Перед началом проверки убедитесь в наличии доступа к каждому компоненту узла учета: тепловычислителю, датчикам температуры и расходомерам. Обесточьте оборудование только при необходимости вмешательства в электрические соединения.

Снимите фактические показания тепловычислителя и сравните с предыдущими, зафиксированными в журнале учета. Обратите внимание на отклонения от среднесуточных значений, особенно в ночное время – резкие скачки могут указывать на сбои в работе датчиков или ошибок в конфигурации.

Проверьте целостность и герметичность термопреобразователей. Используйте термометр сопротивления (например, Pt100) для сверки температуры в подающем и обратном трубопроводах. Разница температур должна соответствовать расчетным параметрам, указанным в проектной документации.

Оцените работоспособность расходомеров. Для механических моделей проверьте наличие загрязнений на лопастях. Электромагнитные и ультразвуковые типы требуют проверки нулевого потока: при остановленном контуре показания должны стремиться к нулю. При наличии интерфейса RS-485 выполните опрос устройства и сохраните лог-файл для анализа.

Проведите калибровку тепловычислителя в соответствии с паспортом устройства. Контролируйте синхронизацию времени и правильность настроек типа теплоносителя, плотности, теплоемкости и давления. Ошибки в этих параметрах влияют на точность вычислений объема и тепловой энергии.

Фиксируйте каждый этап проверки в техническом журнале с указанием времени, показаний и выявленных отклонений. При обнаружении неисправностей оформите акт и направьте в обслуживающую организацию. Без актуального и корректного учета невозможно достоверно оценить теплопотребление объекта.

Контроль герметичности запорной и регулирующей арматуры

Герметичность арматуры критична для предотвращения утечек и поддержания рабочего давления в ИТП. Контроль проводится на следующих этапах:

1. Визуальный осмотр
   • Проверка корпуса и сальников на наличие коррозии, трещин, механических повреждений.
   • Осмотр мест соединений и резьбовых элементов на подтекания.
2. Тест на давление
   • Подключение манометра к запорной или регулирующей арматуре.
   • Повышение давления до проектного рабочего уровня с фиксацией показателей.
   • Остановка подачи и выдержка под давлением не менее 5 минут для выявления падения давления.
   • Если падение давления превышает 0,05 МПа, герметичность нарушена.
3. Проверка сальников и уплотнителей
   • Ослабление сальниковой набивки с последующим повторным подтягиванием.
   • При наличии течи заменить уплотнительные кольца или сальники на оригинальные по технической документации.
4. Контроль работы затвора и шпинделя
   • Полное открытие и закрытие арматуры для выявления заклинивания или затрудненного хода.
   • При обнаружении люфта или заеданий – техническое обслуживание или замена деталей.

Регулярность контроля – не реже одного раза в квартал. Документирование результатов с указанием выявленных дефектов и проведенных работ обязательно для последующего анализа состояния оборудования.

Сезонная подготовка ИТП к отопительному периоду

Первый этап – проверка и калибровка тепловых узлов. Необходимо измерить давление в подающей и обратной магистралях, оно должно соответствовать проектным значениям: обычно 0,3–0,5 МПа. Проверяют герметичность всех соединений, особенно на фильтрах и запорной арматуре.

Обязательна проверка работы регуляторов температуры. Их настройка должна обеспечивать стабильную подачу теплоносителя с допустимым отклонением не более ±2 °C от заданного параметра. Для этого проводят тестирование при максимальной нагрузке и фиксируют отклонения в журнале.

Фильтры и сетки промывают с использованием гидравлической промывки или механической очистки без демонтажа. Загрязнение выше 30% снижает эффективность теплообмена и увеличивает риск аварий.

Второй этап – проверка датчиков температуры и расходомеров. Датчики, показывающие отклонения свыше 1 °C от эталона, подлежат замене. Расходомеры калибруют согласно инструкции производителя, контролируя погрешность не более 3%.

Особое внимание уделяется автоматике ИТП: проверяется работоспособность исполнительных механизмов, программируемых контроллеров, а также резервных источников питания. Тестирование выполняется с имитацией аварийных ситуаций для проверки корректного срабатывания защит.

Третий этап – контроль состояния теплообменников. Производят промывку теплообменников с использованием специализированных химических средств, предотвращающих образование накипи и коррозии. Максимальный уровень загрязнения не должен превышать 15% от проектной теплопередачи.

Завершающий этап – комплексная проверка и запуск системы в тестовом режиме не менее 72 часов с постоянным мониторингом параметров и оперативным устранением выявленных отклонений.

Вопрос-ответ:

Какие основные этапы обслуживания индивидуального теплового пункта (ИТП)?

Обслуживание ИТП включает проверку работы регулирующих и запорных механизмов, очистку фильтров, проверку датчиков температуры и давления, а также контроль работы счетчиков тепла. Кроме того, необходимо осмотреть теплообменники на предмет загрязнений и коррозии, проверить герметичность соединений и исправность автоматики. Все эти действия проводят поочерёдно, согласно установленному графику.

Как часто рекомендуется проводить техническое обслуживание ИТП для предотвращения сбоев в работе?

Частота технического обслуживания зависит от условий эксплуатации и типа оборудования. В жилых домах обычно проводят плановые проверки 1-2 раза в год: перед началом отопительного сезона и после его окончания. В промышленных объектах или при интенсивной нагрузке интервалы могут сокращаться до ежеквартальных проверок. Регулярность помогает выявлять и устранять мелкие неполадки до их перерастания в серьёзные проблемы.

Какие инструменты и приборы нужны для диагностики состояния ИТП?

Для диагностики ИТП применяют манометры и термометры для замера давления и температуры, специальные приборы для проверки герметичности трубопроводов, а также мультиметры и тестеры для контроля работы автоматики и электрооборудования. Кроме того, используют очистные щётки и специальные средства для удаления накипи и загрязнений с теплообменников.

Что делать, если при обслуживании ИТП обнаружены утечки теплоносителя?

При выявлении утечек теплоносителя необходимо сразу остановить подачу теплоносителя, чтобы избежать дальнейших повреждений. После этого проводят визуальный осмотр для определения места протечки. Мелкие течи можно устранить с помощью уплотнителей или герметиков, а более серьёзные повреждения требуют замены повреждённого участка трубы или оборудования. После ремонта обязательно проводят повторную проверку герметичности.

Какие меры следует принять для продления срока службы ИТП?

Для увеличения срока эксплуатации ИТП важно регулярно выполнять очистку и профилактические осмотры, контролировать качество теплоносителя, избегать резких перепадов давления и температуры, а также своевременно заменять изношенные детали. Кроме того, рекомендуется соблюдать рекомендации производителя оборудования и своевременно обновлять программное обеспечение автоматики, если оно предусмотрено.

Какие основные этапы необходимо выполнить для проверки работоспособности ИТП перед началом отопительного сезона?

Перед началом отопительного сезона важно провести комплексную проверку ИТП. Сначала следует осмотреть все узлы и соединения на предмет повреждений и протечек. Затем проверить работу автоматики, включая датчики температуры и давления, убедиться, что насосы запускаются и работают без сбоев. Обязательно прочистить фильтры и удалить воздух из системы. Завершающий этап — проверить корректность показаний приборов и настроить параметры для оптимального режима работы.
