Чем герметизируют газовые резьбовые соединения

Газовые резьбовые соединения требуют надежной герметизации для предотвращения утечек и обеспечения безопасности эксплуатации. К основным средствам герметизации относятся фторопластовые ленты, анаэробные герметики и пасты на основе полимеров. Выбор материала зависит от давления газа, температуры и химической активности среды.

Фторопластовая лента применяется для уплотнения резьбы с рабочим давлением до 6 МПа и температурой до +200 °C. Она обладает высокой химической стойкостью и не взаимодействует с большинством газов, что обеспечивает долговременную герметичность. Для правильного нанесения ленту нужно наматывать по направлению резьбы в 2-3 слоя, избегая излишков, способных вызвать перекос соединения.

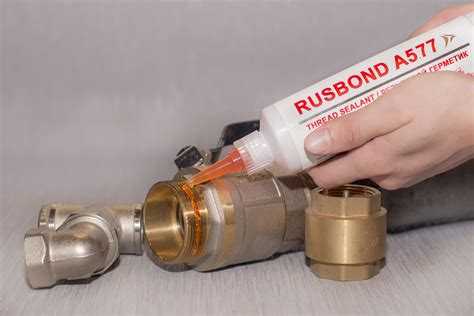

Анаэробные герметики предназначены для создания прочного уплотнительного слоя после отверждения в отсутствие воздуха. Они устойчивы к вибрациям и химически активным компонентам газа. Рекомендуется использовать составы с температурным пределом не ниже +150 °C при давлениях свыше 10 МПа. Перед нанесением поверхность должна быть очищена и обезжирена для максимального сцепления.

Полимерные пасты подходят для обслуживания соединений с переменными режимами работы. Они сохраняют эластичность при изменениях температуры и давления, предотвращая появление микропотерь. При нанесении пасты важно равномерно распределять ее по всей резьбе, избегая попадания внутрь трубопровода.

Выбор герметика по типу газового оборудования

Для бытовых газовых плит и колонок оптимальны пасты на основе ФУМ-ленты или тефлоновых композиций. Они обеспечивают надежное уплотнение при рабочих давлениях до 0,3 МПа и температуре до +120 °C, не вступая в реакцию с природным или сжиженным газом.

В газовых котлах с высокими рабочими температурами (до +200 °C) рекомендуются герметики на силиконовой или специальной кремнийорганической основе, устойчивые к термальному старению и вибрациям. Такие материалы сохраняют герметичность при расширении металла и не выделяют токсичных соединений.

Для промышленных газопроводов с высоким давлением и агрессивными смесями газов применяют анаэробные и эпоксидные герметики с повышенной химической стойкостью. Их вязкость обеспечивает надежное заполнение резьбовых зазоров и устойчивость к коррозии.

В системах с сжиженным нефтяным газом (пропан, бутан) важно использовать герметики, сертифицированные по ГОСТ и не растворяющиеся в углеводородах. Пасты с медной или графитовой добавкой обеспечивают дополнительную термостойкость и механическую прочность соединений.

Использование универсальных герметиков без учета типа газа и эксплуатационных условий снижает надежность и увеличивает риск протечек. Рекомендуется подбирать средство, ориентируясь на конкретные параметры оборудования и специфику газовой среды.

Технические требования к герметикам для газовых систем

• Вязкость и тиксотропность: герметик должен быть достаточно густым для предотвращения протекания при монтаже и способным заполнять микропоры резьбы без стекания.
• Устойчивость к вибрациям и температурным циклам: материал не должен растрескиваться или расслаиваться после многократных циклов нагрева и охлаждения.
• Совместимость с металлами: допускается использование на стальных, медных, алюминиевых и нержавеющих соединениях без коррозионного воздействия.
• Время отвердения: оптимальный период затвердевания – от 15 минут до 2 часов при температуре +20 °C, с полным набором прочности не позднее 24 часов.
• Проницаемость: герметик должен иметь коэффициент газопроницаемости не выше 1·10⁻⁷ см³/(см·с·Па) для предотвращения диффузии газа через уплотнительный слой.
• Экологические и санитарные нормы: материал не должен выделять токсичных веществ в процессе эксплуатации и соответствовать требованиям ГОСТ и ТР ТС для газового оборудования.

Перед применением герметика необходимо проверить его сертификаты соответствия и рекомендации производителя по типу газа и условиям эксплуатации.

Сравнение анаэробных и фум-лент для газовых резьб

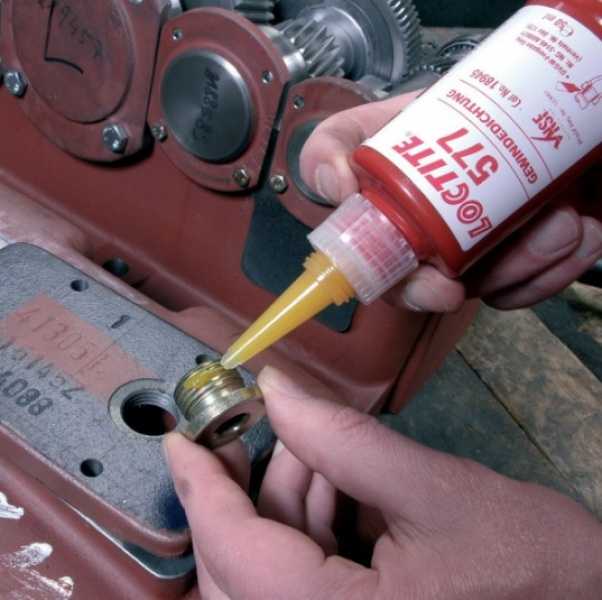

Анаэробные герметики отверждаются в отсутствие воздуха, образуя прочное уплотнение, выдерживающее давление до 25 МПа и температуры от -60 до +150 °C. Они заполняют микротрещины и защищают резьбу от коррозии. Для нанесения требуется тщательная очистка и обезжиривание поверхностей.

Фум-лента из ПТФЭ обеспечивает герметизацию за счет плотного механического уплотнения. Рекомендуется использовать ленту толщиной не менее 0,1 мм и плотностью 0,12–0,14 г/см³ для газовых соединений. Максимальное рабочее давление – до 10 МПа, температура эксплуатации – до 120 °C.

Время фиксации анаэробного герметика – 20–40 минут, полное отверждение наступает через 24 часа. Фум-лента обеспечивает немедленное уплотнение, но подвержена смещению при вибрациях и многократных сборках.

Анаэробные составы труднее в нанесении, требуют дозирования и контролируемых условий. Фум-лента проста в использовании, не нуждается в подготовке, допускает разборку соединений без повреждения резьбы.

Для ответственных газовых систем с высокими давлениями и температурой предпочтительны анаэробные герметики, обеспечивающие долговечность и надежность. Для бытовых установок с низким и средним давлением фум-лента остается экономичным и удобным решением.

Правила нанесения паст и лент на резьбовые соединения

Перед нанесением пасты или ленты необходимо тщательно очистить резьбу от грязи, масла и старых герметиков. Резьба должна быть сухой и ровной, без повреждений.

При использовании пасты наносите тонкий слой на наружную резьбу равномерно, избегая излишков, которые могут попасть внутрь трубопровода. Толщина слоя должна составлять не более 0,3 мм.

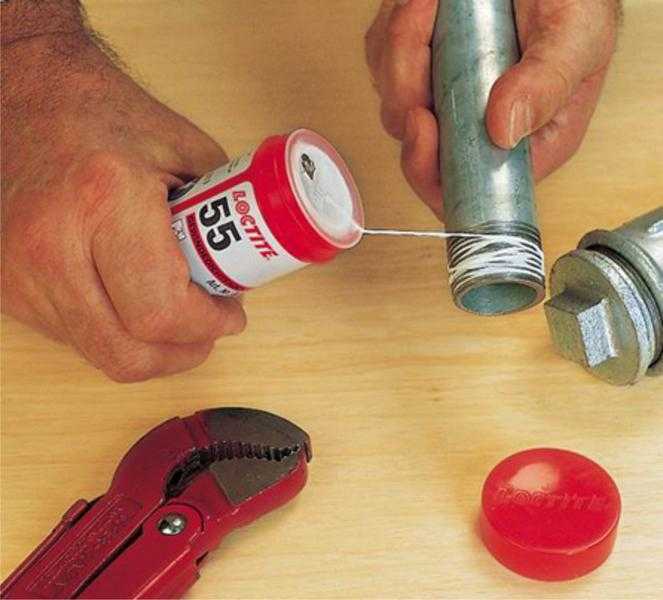

Ленты из ПТФЭ наматывайте по направлению закручивания резьбы, начиная от первого витка с небольшим заходом на торец детали. Количество слоев – обычно 3-5, при толщине каждой около 0,1 мм. Следите, чтобы лента плотно прилегала, не образовывая складок и пузырей.

Не допускайте наложения ленты на внутреннюю часть соединения, чтобы избежать попадания частиц в газовую магистраль и возможных засоров.

После нанесения герметика затягивайте соединение с рекомендуемым усилием, исключая перекручивание и деформацию резьбы. Излишний момент затяжки ухудшает герметичность и сокращает срок службы соединения.

Для повторного монтажа старый герметик полностью удаляйте, применяя растворители или механическую очистку. Новое нанесение проводится только на чистую и сухую поверхность.

Рекомендуется проверять герметичность соединения методом давления не ниже рабочего давления системы сразу после монтажа.

Влияние температуры и давления на свойства герметиков

Температурный диапазон эксплуатации герметиков напрямую влияет на их механическую прочность и эластичность. Например, полиуретановые герметики сохраняют уплотняющие свойства при температурах от -40°C до +120°C, тогда как силиконовые способны работать до +250°C без деградации структуры. При превышении максимальной температуры наблюдается снижение адгезии и рост хрупкости материала.

Давление в газовых системах оказывает нагрузку на герметик, что требует повышенной устойчивости к сжатию и сохранению герметичности при постоянных или циклических изменениях давления. Например, при давлении свыше 10 бар рекомендуется использовать анаэробные герметики, устойчивые к деформации и не теряющие свойства при высоком давлении.

Резьбовые соединения, подвергающиеся высоким температурам и давлениям, требуют герметиков с термостойкостью не менее 200°C и способностью сохранять эластичность при давлении до 20 бар. В условиях перепадов температуры важна способность материала компенсировать термическое расширение металла, чтобы избежать образования микротрещин.

При выборе герметика для газовых систем важно учитывать совместимость с рабочей средой и температурно-дебалансные нагрузки. Анаэробные и фторсодержащие составы обладают устойчивостью к агрессивным средам и сохраняют свойства при температурных циклах от -55°C до +180°C.

Рекомендуется проводить тестирование выбранного герметика на образцах с имитацией рабочих условий, включая температурные циклы и давление до максимальных рабочих значений. Это позволит избежать преждевременного выхода из строя уплотнительных элементов и обеспечить надежность газовых резьбовых соединений в эксплуатации.

Методы проверки герметичности после установки

Для повышенной чувствительности используйте специализированные аэрозоли или пену для обнаружения утечек. Они позволяют выявить минимальные протечки, недоступные визуальному контролю с мыльным раствором.

Применение ультразвукового детектора утечек обеспечивает высокую точность, выявляя шумы, возникающие при прохождении газа через микротрещины. Такой метод особенно эффективен на промышленных объектах с повышенными требованиями к безопасности.

Контроль по давлению: после монтажа соединения выдержите его под рабочим давлением не менее 15 минут. Последующее снижение давления фиксируется манометром и указывает на возможные утечки. Значимые изменения давления требуют повторной герметизации.

Газоанализаторы на основе сенсоров водорода или метана позволяют определить утечки на уровне ppm, что незаменимо при установках с высокими требованиями к экологии и безопасности.

При отсутствии специального оборудования допускается использование зажженной спички или пламени для визуального обнаружения утечек, однако этот способ крайне опасен и требует строгого соблюдения мер предосторожности.

Регулярный контроль после первой проверки важен: рекомендовано повторять тесты герметичности через 24 и 72 часа после установки, особенно если применялись новые или экспериментальные материалы герметиков.

Рекомендации по эксплуатации и обслуживанию герметизированных соединений

Перед началом эксплуатации необходимо убедиться в правильном затягивании резьбового соединения с применением рекомендованного к герметизации состава. Допускается использование динамометрического ключа с усилием, соответствующим характеристикам резьбы и материала трубопровода.

Периодически (не реже одного раза в год) проводится визуальный осмотр соединений на предмет трещин, деформаций и подтеков газа. При обнаружении даже незначительных признаков герметичности следует выполнить повторную герметизацию с полным разбором узла.

Для обслуживания соединений запрещается использовать растворители или агрессивные химические вещества, способные разрушить уплотнительный материал герметика. Рекомендуется применять нейтральные чистящие средства без абразивных компонентов.

При необходимости демонтажа соединения следует тщательно удалить остатки старого герметика с резьбы с помощью специальных скребков или щеток из нержавеющей стали. Запрещается применение металлических инструментов, способных повредить резьбу.

Для повторной сборки использовать только герметики, рекомендованные производителем трубопроводной системы и соответствующие нормам по газовой безопасности. Наносить герметик равномерным слоем, избегая избыточного количества, которое может попасть внутрь трубопровода.

Температурный диапазон эксплуатации герметизированных соединений должен строго соответствовать характеристикам выбранного состава. Превышение допустимых температур приведет к снижению герметичности и быстрому износу уплотняющего слоя.

Запрещается применять герметики, срок годности которых истёк или были хранились с нарушением условий, указанных на упаковке (например, повышенная влажность или температура).

В случае изменений условий эксплуатации (повышение давления, изменение среды) рекомендуется провести контрольные испытания соединений на герметичность с применением приборов для обнаружения утечек газа.

Частые ошибки при герметизации газовых резьб и пути их устранения

Неправильный выбор герметика – основная причина протечек. Для газовых систем рекомендуется использовать материалы, сертифицированные для работы с газом, например, фторсодержащие ленты или специальные пасты на основе политетрафторэтилена (ПТФЭ). Использование обычной сантехнической ленты или уплотнителей без подтвержденной газовой совместимости приводит к быстрому разрушению соединения.

Неправильное нанесение уплотнительного материала снижает эффективность герметизации:

• Нанесение ленты с пропусками или слишком тонким слоем. Лента должна покрывать резьбу равномерно, без пропусков, с заходом на 2–3 оборота, чтобы предотвратить выход газа через микротрещины.
• Нанесение ленты по направлению резьбы. Правильное направление – навивка ленты по часовой стрелке при взгляде с торца резьбы, чтобы лента не раскручивалась при затяжке.

Отсутствие очистки резьбы перед герметизацией ухудшает адгезию и герметичность. Резьба должна быть очищена от грязи, масла и коррозии, иначе уплотнительный материал не сможет плотно прилегать.

Чрезмерная затяжка соединения приводит к деформации резьбы и разрыву уплотнителя. Рекомендуется использовать динамометрический ключ с моментом затяжки, соответствующим нормативам для конкретного диаметра резьбы.

Использование герметиков, не предназначенных для работы с конкретным видом газа, может вызвать химическую деградацию материала. Например, анаэробные герметики часто непригодны для природного газа и пропана из-за агрессивного состава.

Пути устранения ошибок:

1. Выбирать только сертифицированные для газовых систем материалы с подтверждёнными характеристиками устойчивости к газам и температуре.
2. Тщательно очищать резьбу перед нанесением герметика, используя обезжириватели и щётки для удаления загрязнений.
3. Соблюдать технику нанесения: навивать ленту равномерно, без пропусков, по направлению резьбы.
4. Использовать динамометрический ключ для контроля момента затяжки и предотвращения повреждений.
5. Проверять совместимость герметика с конкретным типом газа и условиями эксплуатации перед применением.
6. При обнаружении протечек демонтировать соединение, удалить старый уплотнитель, очистить резьбу и повторить процедуру с соблюдением всех требований.

Вопрос-ответ:

Какие материалы чаще всего применяются для уплотнения газовых резьбовых соединений?

Для герметизации газовых резьбовых соединений используют несколько типов материалов. Наиболее распространены лен, пропитанный специальными пастами, а также фторопластовые нити, которые обладают хорошей химической стойкостью. Кроме того, применяют специальные пасты и герметики, устойчивые к воздействию газа и температурным перепадам. Выбор материала зависит от типа газа, давления в системе и условий эксплуатации.

Почему нельзя просто закручивать резьбовое соединение без использования герметика?

Резьбовое соединение без уплотнителя не обеспечивает надежной изоляции из-за микропространств между витками резьбы. В результате через эти зазоры может происходить утечка газа, что представляет опасность и снижает работоспособность оборудования. Использование специальных средств для уплотнения позволяет создать плотный барьер, исключающий прохождение газа.

Какие существуют основные типы герметиков для газовых соединений и чем они отличаются?

Среди герметиков выделяют две большие группы: механические и химические. Механические — это ленты или нити из полиэтилена или фторопласта, которые закручиваются вместе с резьбой. Химические — пасты или жидкости, которые наносятся на резьбу и после затвердевания создают герметичный слой. Механические варианты проще в применении и легче снимаются при демонтаже, химические обеспечивают более высокую стойкость, но требуют аккуратности при нанесении.

Как правильно подготовить резьбовое соединение перед нанесением герметика?

Перед герметизацией резьбу нужно очистить от грязи, масла и коррозии. Для этого применяют щетки или растворители, после чего поверхность должна полностью высохнуть. Только при чистой и сухой резьбе герметик сможет надежно закрепиться и предотвратить утечки газа. Наносить уплотнитель следует равномерно, без излишков, чтобы не повредить резьбу и не ухудшить процесс сборки.

Можно ли использовать одни и те же средства герметизации для разных газов, например, для природного газа и сжиженного газа?

Не всегда. Разные виды газа могут требовать различных характеристик уплотнителей. Например, для природного газа часто подходят материалы, устойчивые к низкому давлению и стандартным температурам, тогда как сжиженный газ требует герметиков, выдерживающих более высокие давления и агрессивное воздействие холодных температур. Выбор зависит от химических свойств газа и условий эксплуатации, поэтому рекомендуется использовать средства, специально предназначенные для конкретного типа газа.
