Чем опасен обрыв нулевого провода

Обрыв нулевого провода в однофазной сети квартиры может привести к скачкообразному изменению напряжения на фазных проводах. В условиях смещённой нейтрали часть бытовой техники получает перенапряжение, а другая – заниженное питание. Это не просто снижает срок службы устройств, но и вызывает мгновенные выходы из строя, включая возгорание компонентов импульсных блоков питания и конденсаторов.

Наиболее уязвимы к таким изменениям холодильники, стиральные машины, компьютеры и телевизоры. При этом типичная бытовая электросеть в квартире не оснащена средствами автоматического обнаружения или компенсации обрыва нуля, что делает проблему особенно критичной при скрытых повреждениях в распределительной коробке или на участке общего стояка.

Обрыв может происходить из-за ослабления контактов в соединениях, коррозии алюминиевых жил, перегрузок или некачественного монтажа. Особенно часто это проявляется в старом жилом фонде с алюминиевой проводкой. Без немедленного отключения автоматики жильцы могут не успеть предпринять меры до момента разрушения оборудования.

Для предотвращения последствий рекомендуется установка устройств контроля напряжения, индикаторов фазного перекоса и реле защиты от перенапряжения. Эти меры позволяют отключить нагрузку до наступления критических значений напряжения, сохранив работоспособность электроприборов и предотвратив возможное возгорание.

Что происходит при обрыве нуля в однофазной сети

В однофазной электросети квартирного типа, где применяется система с распределённым нулевым проводом (как правило, TN-C или TN-C-S), обрыв нулевого проводника приводит к опасному изменению напряжения на потребителях. При этом фазное напряжение (220 В) может перераспределиться между подключёнными нагрузками асимметрично, вплоть до появления 380 В на отдельных приборах.

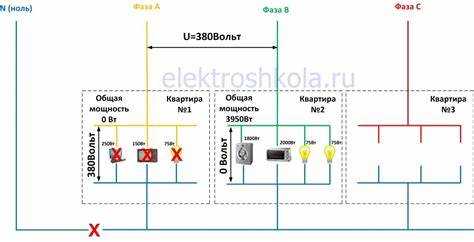

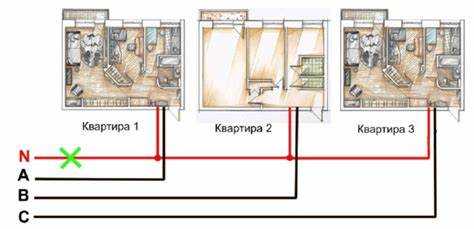

Это происходит, если обрыв нуля случается в точке до ответвления на квартиру, а фаза остаётся подключённой. В многоквартирных домах квартиры подключаются параллельно, и при исчезновении общего нуля ток начинает замыкаться через другие потребители, создавая схему, аналогичную соединению по схеме «звезда без нейтрали». В результате в розетках может появиться любое напряжение от 0 до 380 В в зависимости от сопротивлений подключённых приборов в соседних квартирах.

На практике это приводит к мгновенному выходу из строя чувствительной электроники, бытовой техники с импульсными блоками питания, освещения и даже розеток, если контактная группа не рассчитана на повышенное напряжение. Особенно уязвимы холодильники, стиральные машины и телевизоры, подключённые напрямую к фазе и нулю без дополнительных стабилизаторов.

Чтобы избежать критических последствий, рекомендуется устанавливать устройства защиты от перенапряжения (УЗИП), а также реле контроля напряжения, отключающее питание при превышении допустимого диапазона (обычно 180–250 В). Дополнительно необходимо периодически проверять состояние вводных клемм и нулевых соединений в распределительных щитах, особенно в домах старого фонда, где износ алюминиевой проводки достигает критического уровня.

Причины обрыва нулевого провода в квартирной электропроводке

• Износ алюминиевой проводки. Алюминий, часто использовавшийся в старом жилом фонде, подвержен окислению и хрупкости. В местах скруток и соединений он теряет проводимость и ломается при минимальной нагрузке или вибрации.

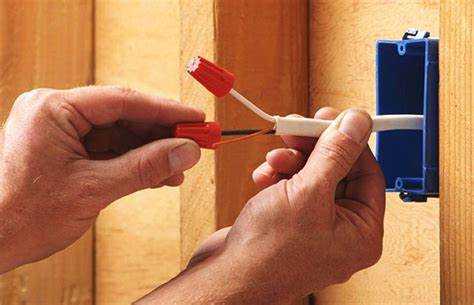

• Некачественные соединения в распределительных коробках. Ослабленные клеммы, скрутки без пайки или СИЗ, а также отсутствие правильной изоляции приводят к перегреву и разрушению нулевого проводника.
• Перегрузка сети. Одновременное подключение мощных приборов (например, кондиционеров, обогревателей, стиральных машин) вызывает повышенный ток, из-за чего слабые участки проводки, включая ноль, начинают разрушаться.
• Нарушение фазировки при ремонте или замене электрики. Неправильная идентификация нулевого и фазного провода при подключении розеток или автоматов может привести к выгоранию нуля при первом же включении нагрузки.
• Коррозия и повышенная влажность. В ванных комнатах, на кухнях и в подвалах провода часто подвергаются воздействию влаги. Это ускоряет разрушение контактов и обрыв жилы.

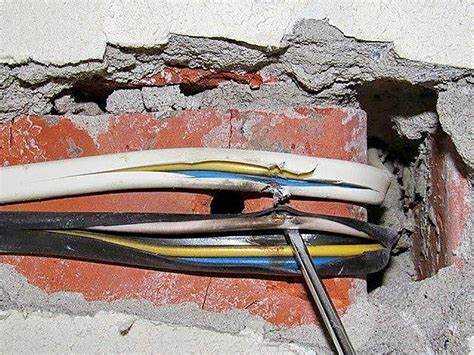

• Механические повреждения. Случайное повреждение проводки при сверлении стен, замене розеток или демонтаже плитки может привести к частичному или полному обрыву нуля.

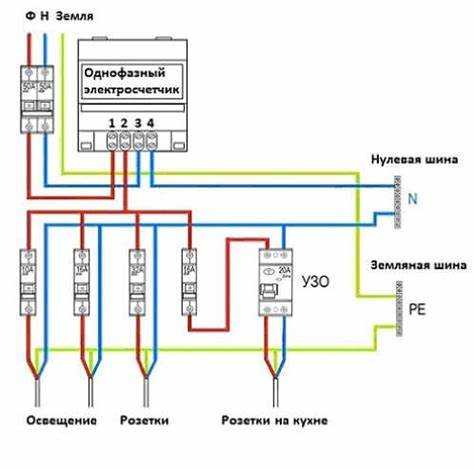

• Неправильное подключение на щитке. Если нулевой провод подключён без надёжного зажима или пропущен через несколько потребителей без разделения PEN, это создаёт слабое звено в цепи.

Для исключения риска обрыва рекомендуется: использовать медную проводку сечением не менее 2,5 мм², применять клеммные соединения с винтовыми или пружинными зажимами, избегать скруток, регулярно проводить осмотр распределительных коробок, особенно в квартирах с устаревшей проводкой.

Последствия обрыва нуля для бытовой техники

При обрыве нулевого провода в однофазной сети с распределением нагрузки между фазами и общим нулём происходит разбалансировка потенциалов. В этом случае напряжение на розетках может подняться с номинальных 220 В до 380 В, особенно при наличии перекоса фаз в щитке. Большинство бытовых приборов рассчитаны на отклонения не более 10% от нормы, и скачок напряжения выше 250–260 В вызывает разрушение элементов схем.

Наиболее уязвимы устройства с импульсными блоками питания: телевизоры, компьютеры, маршрутизаторы, приставки. Их компоненты – диоды, конденсаторы, силовые транзисторы – выходят из строя в течение секунд после подачи перенапряжения. Даже кратковременный импульс может пробить изоляцию или вызвать тепловое разрушение микросхем.

Холодильники, стиральные машины, СВЧ-печи, кондиционеры также подвергаются риску. Их электронные платы управления не имеют достаточной защиты от скачков. Пусковые реле компрессоров при перенапряжении залипают, вызывая перегрев обмоток, что приводит к выходу из строя мотор-компрессора.

Котлы отопления и бойлеры с автоматикой управления особенно чувствительны к нештатному напряжению. При отсутствии защиты возможно не только повреждение блока управления, но и ошибочная подача команды на нагрев, что может привести к перегреву и даже аварии.

Сетевые фильтры и ИБП дают ограниченную защиту. Большинство моделей неспособны справиться с длительным напряжением выше 300 В. После пробоя защитных варисторов они становятся бесполезными или сами создают короткое замыкание.

Для минимизации последствий рекомендуется установка реле контроля напряжения с отсечкой при превышении допустимого диапазона (например, 170–250 В). Также эффективна схема с УЗМ (устройство защитного отключения по напряжению) в вводном щитке. Эти устройства автоматически отключают питание при опасном уровне напряжения и не допускают повреждения оборудования.

Как распознать обрыв нуля по признакам в квартире

Резкий скачок напряжения в розетках – один из первых сигналов. Лампы накаливания могут внезапно засветиться ярче обычного или моментально перегореть. Светодиодные и энергосберегающие лампы могут начать мигать, неустойчиво светиться или отключаться без видимой причины.

Работа бытовой техники становится нестабильной. Холодильники, стиральные машины, микроволновки и компьютеры могут самопроизвольно перезагружаться или выключаться. Особенно подвержены сбоям устройства с импульсными блоками питания – они реагируют на нестабильное напряжение почти сразу.

Из розеток может доноситься характерный треск, гул или запах перегрева. В некоторых случаях наблюдается частичное исчезновение фазы – часть розеток и освещения в квартире продолжает работать, а другая часть – нет, несмотря на наличие напряжения в щитке.

Наличие асимметричного напряжения между фазой и нулём легко проверить мультиметром. Если вместо 220 В прибор показывает значения выше 240 В или ниже 180 В – это прямой признак обрыва нуля, особенно в домах с трехфазным вводом, где нагрузка распределяется неравномерно.

Срабатывание автоматов защиты или УЗО без видимой причины также может указывать на нарушение нулевого проводника. Это связано с изменением токов утечки и напряжения на корпусах приборов.

Определив хотя бы один из этих признаков, необходимо немедленно отключить чувствительную технику от сети и вызвать электрика. Игнорирование симптомов может привести к выходу из строя электрооборудования и поражению электрическим током.

Действия при подозрении на обрыв нулевого провода

Обрыв нулевого провода требует немедленных и точных действий. При первых признаках нестабильного напряжения или нехарактерной работы приборов необходимо исключить дальнейшее повреждение оборудования и предотвратить возможные возгорания.

• Отключите все электроприборы от розеток, особенно чувствительную технику: холодильники, телевизоры, компьютеры, зарядные устройства. Это предотвратит их выход из строя при скачках напряжения.
• Обесточьте квартиру через вводной автомат. Если он отсутствует или неисправен – отключите автоматы групп в щите поочерёдно, начиная с розеточных линий.

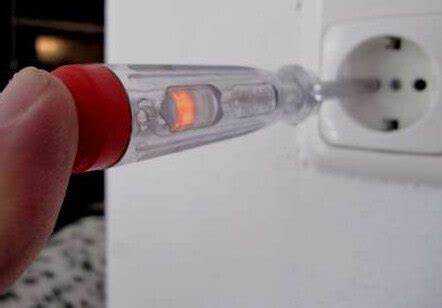

• Проверьте напряжение между фазой и нулём в розетке. Если значение превышает 230 В или отсутствует, не включайте питание повторно – это прямой признак неисправности нулевого провода.
• Не пытайтесь самостоятельно искать или устранять обрыв. При ошибках возможно попадание фазного напряжения на корпус приборов или проводку, что угрожает поражением током.
• Сообщите в аварийную службу электросетей или управляющую компанию. Уточните, наблюдаются ли аналогичные проблемы у соседей – это поможет определить, находится ли проблема в общем стояке или внутри квартиры.
• До прибытия электрика воздержитесь от любых подключений к электросети. Даже кратковременное включение приборов при «плавающем» нуле может привести к их разрушению.

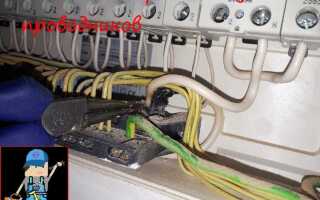

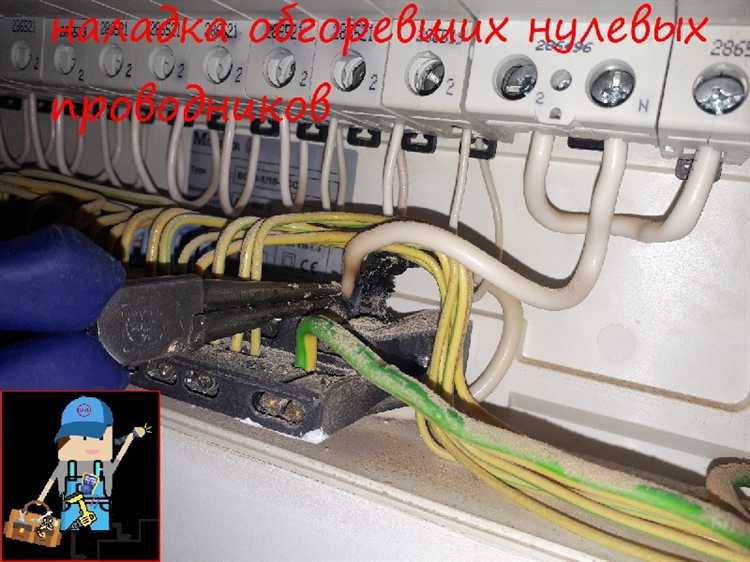

Если обрыв подтверждается специалистом, требуется диагностика: визуальный осмотр щита, проверка контактных соединений, контроль целостности нулевой шины. При необходимости проводится замена участка провода или восстановление клеммного соединения.

Способы защиты от обрыва нуля в домашней сети

Для снижения риска обрыва нулевого провода и минимизации последствий в домашней электросети применяют несколько технических решений и организационных мер.

1. Использование устройств дифференциального тока (УЗО) с селективной настройкой. УЗО с высокой чувствительностью (10-30 мА) реагируют на утечки тока и обеспечивают отключение питания при повреждениях, предотвращая опасные ситуации, связанные с обрывом нуля.

2. Монтаж контрольного нулевого провода с отдельным сечением и отдельной трассировкой. Это снижает вероятность обрыва нуля из-за механических повреждений или плохих контактов в общей линии.

3. Регулярное техническое обслуживание и визуальный контроль состояния нулевой шины и клемм в щитке. Ослабленные или окисленные контакты увеличивают риск обрыва и повышают сопротивление нуля, что может привести к опасным перепадам напряжения.

4. Применение автоматических систем мониторинга параметров электросети. Такие системы фиксируют повышение сопротивления нуля и аномалии напряжения, подавая сигнал на обслуживание до возникновения аварийной ситуации.

5. Установка балансных трансформаторов и стабилизаторов напряжения с функцией контроля нулевого провода. Это защищает бытовую технику от перепадов и снижает вероятность выхода из строя из-за обрыва нуля.

6. Использование кабелей с соответствующим сечением и качественными материалами, соответствующими нормам ПУЭ (Правила устройства электроустановок). Недопустимо применять проводники меньшего сечения или из некачественной меди/алюминия для нуля.

Вопрос-ответ:

Почему обрыв нулевого провода в квартире может привести к поражению электрическим током?

Нулевой провод служит для замыкания цепи и обеспечения безопасного возврата тока. При его обрыве часть оборудования и корпуса приборов может оказаться под напряжением, поскольку ток начинает искать путь через корпус или другие непредназначенные элементы. Это создает опасность прикосновения к электроприборам и может вызвать серьезный удар током.

Какие признаки в работе бытовых приборов могут указывать на обрыв нулевого провода в сети квартиры?

При обрыве нуля часто наблюдается мерцание или нестабильная работа ламп и техники, увеличение или падение напряжения на бытовых приборах, а также ощущение легкого удара при касании металлических частей техники. Также могут срабатывать защитные устройства или происходить частые сбои в работе электрооборудования.

Какие меры можно предпринять для защиты квартиры от последствий обрыва нуля?

В первую очередь стоит установить автоматические устройства защитного отключения (УЗО) с селективным срабатыванием, а также применять устройства контроля напряжения. Регулярная проверка и обслуживание электропроводки, использование качественных материалов и правильное подключение заземления снижают риск возникновения проблем. Кроме того, рекомендуется избегать соединений нуля и земли в квартире.

Как понять, что произошел именно обрыв нулевого провода, а не другие неполадки в электросети?

Обрыв нулевого провода обычно сопровождается одновременными признаками по всей квартире — напряжение может подскакивать или отсутствовать на одних приборах, а на других быть выше нормы. При этом фаза обычно остается на месте, а ноль пропадает. Тестирование мультиметром или индикаторной отверткой показывает отсутствие нулевого потенциала при наличии фазы. Такие симптомы отличают обрыв нуля от обрыва фазы или других проблем.

Какие опасности для бытовой техники возникают при отсутствии нулевого провода в электросети?

Без нулевого провода напряжение распределяется неравномерно по разным линиям и корпусам, что приводит к перенапряжениям на отдельных приборах. Это может привести к выходу из строя электродвигателей, повреждению электроники, возгоранию из-за перегрева или коротких замыканий. Такие повреждения часто необратимы и требуют значительных затрат на ремонт или замену техники.

Почему обрыв нулевого провода в квартире представляет опасность для людей и техники?

Обрыв нулевого провода нарушает нормальный токовый баланс в электросети. Из-за этого корпус электрических приборов может оказаться под напряжением, что создает риск удара током при прикосновении. Кроме того, нестабильное напряжение способно вывести из строя бытовую технику — некоторые устройства могут сгореть из-за перенапряжения или нестабильной работы. Такие ситуации особенно опасны в жилых помещениях, где люди постоянно взаимодействуют с электрическими приборами.
