Стабилизаторы напряжения применяются для защиты бытовой и промышленной техники от перепадов в электросети. Наиболее распространённые типы – это релейные и инверторные устройства. Несмотря на общее назначение, они различаются по принципу работы, точности регулирования и скорости реакции на изменения напряжения.
Релейные стабилизаторы используют переключение обмоток автотрансформатора с помощью электромеханических реле. Такой подход обеспечивает ступенчатую регулировку, где каждая ступень добавляет или отнимает определённое напряжение. Типичная точность стабилизации составляет от ±5% до ±8%, а время реакции – порядка 0,1–0,5 секунды, что делает их уязвимыми при резких скачках.
Инверторные стабилизаторы работают на базе силовой электроники, преобразуя переменное напряжение в постоянное, а затем обратно в переменное с нужными параметрами. Это позволяет добиваться высокой точности – до ±1% и практически мгновенной коррекции выходного сигнала. Отсутствие движущихся частей повышает надёжность устройства и снижает уровень шума.
При выборе стабилизатора важно учитывать не только тип нагрузки, но и характер перепадов напряжения в сети. Для сетей с частыми и резкими скачками инверторные модели предпочтительнее, особенно при подключении чувствительной электроники. Релейные стабилизаторы остаются актуальными для менее требовательных задач с ограниченным бюджетом.
Принцип работы инверторных и релейных стабилизаторов

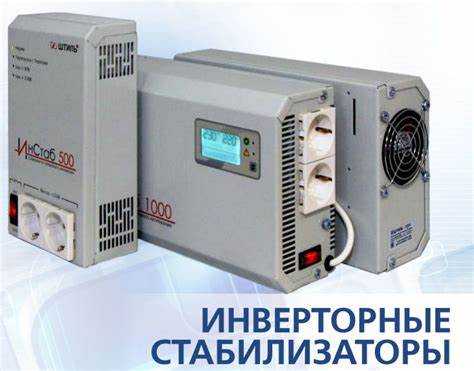

Инверторные стабилизаторы напряжения используют технологию двойного преобразования. Входное переменное напряжение сначала выпрямляется в постоянное, затем формируется синусоидальный выход с заданными параметрами с помощью инвертора. Такой подход обеспечивает высокую точность стабилизации – отклонение выходного напряжения обычно не превышает ±1–2%. Электронное управление позволяет системе мгновенно реагировать на изменения входного сигнала без механических переключений.

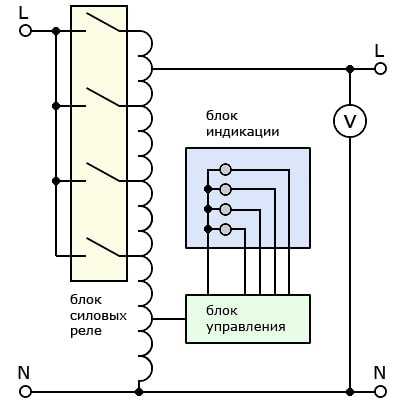

Релейные стабилизаторы работают по принципу ступенчатого переключения обмоток автотрансформатора с помощью электромеханических реле. При отклонении входного напряжения устройство механически подключает соответствующую ступень, изменяя коэффициент трансформации. Такой метод сопровождается задержкой в 0,2–0,5 секунды при каждом переключении и вызывает характерный щелчок реле. Погрешность стабилизации зависит от количества ступеней и варьируется в пределах ±5–8%.
- Инверторные модели не содержат движущихся частей, что исключает износ реле и увеличивает срок службы оборудования.
- Релейные стабилизаторы дешевле в производстве и просты в ремонте, но чувствительны к частым скачкам напряжения.
- Инверторы обеспечивают чистую синусоиду на выходе, подходящую для оборудования с высокой чувствительностью к форме сигнала – например, медицинской или аудиотехники.
- В релейных устройствах форма выходного сигнала зависит от качества схемотехники и может искажаться при быстром переключении ступеней.
При выборе стабилизатора важно учитывать нагрузочные характеристики и условия эксплуатации. Инверторные модели целесообразны при наличии нестабильной сети и критичной электроники, тогда как релейные подойдут для менее чувствительной бытовой техники и освещения.
Особенности стабилизации напряжения при перепадах в сети
При резких скачках или просадках напряжения релейные стабилизаторы реагируют с задержкой до 0,5 секунды. За это время может произойти кратковременное отключение или сбой в работе чувствительной техники. Причина – ступенчатая регулировка с использованием электромеханических реле, которые переключаются между обмотками автотрансформатора. Это сопровождается характерным щелчком и не позволяет удерживать выходное напряжение в пределах менее ±8%.
Инверторные стабилизаторы формируют выходное напряжение заново, преобразуя переменный ток в постоянный, а затем обратно – в стабилизированное переменное напряжение синусоидальной формы. Благодаря этому точность стабилизации составляет не более ±1%, а скорость реакции – менее 20 миллисекунд. Это позволяет защитить оборудование даже при многократных скачках напряжения в секунду.
При пониженном напряжении (ниже 180 В) релейные устройства часто выходят за пределы регулировки и перестают обеспечивать нужное питание. Инверторные модели в таких условиях продолжают работать вплоть до 120 В, компенсируя дефицит входного напряжения за счёт встроенного преобразователя. При этом они не создают дополнительных искажений в сети и не зависят от качества входного сигнала.
Для объектов с нестабильным электроснабжением, включая частный сектор, мастерские и загородные дома, инверторные стабилизаторы предпочтительнее. Они обеспечивают ровное питание даже в случае провалов до 140 В и всплесков до 270 В, что критично для газовых котлов, холодильников и сетевого оборудования. В релейных моделях возможно срабатывание защиты или частое переключение реле, что ускоряет износ компонентов и снижает общий ресурс.
Скорость реакции на изменение входного напряжения
Релейные стабилизаторы реагируют на изменение входного напряжения с задержкой, обусловленной механическим переключением обмоток трансформатора. В среднем скорость реакции составляет 0,1–1 секунду. При резких скачках это может привести к кратковременному попаданию нестабилизированного напряжения на нагрузку, что критично для электроники и чувствительной техники.
Инверторные стабилизаторы обеспечивают практически мгновенную реакцию – менее 20 миллисекунд. Это достигается за счёт отсутствия механических элементов и использования силовой электроники, которая непрерывно преобразует входное напряжение в стабильное выходное. Такая высокая скорость реакции позволяет исключить перегрузки и пусковые провалы даже при резких колебаниях в сети.
При выборе стабилизатора для оборудования с высокой чувствительностью (медицинская техника, серверы, насосы с электронным управлением) предпочтение следует отдавать инверторным моделям. Для бытовой нагрузки, где допустимы кратковременные отклонения, возможно использование релейных устройств, но с учётом допустимого времени реакции и частоты срабатывания.
Уровень шума и износ компонентов при длительной эксплуатации
Релейные стабилизаторы характеризуются повышенным уровнем шума, связанным с работой электромеханических реле. При каждом переключении слышны щелчки, особенно заметные при частых скачках напряжения. В помещениях с повышенными требованиями к акустическому комфорту (например, жилые комнаты или офисы) это может быть критичным фактором.
Инверторные модели функционируют бесшумно, так как используют электронное преобразование и не содержат движущихся переключающих элементов. Уровень звукового давления у таких устройств обычно не превышает 25 дБ, что эквивалентно фоновому шуму в тихой библиотеке.
Износ компонентов у релейных стабилизаторов происходит быстрее из-за механических нагрузок на реле. Средний ресурс реле – около 100 000 циклов переключения, что при нестабильной сети может привести к выходу из строя через 2–4 года активной эксплуатации. Кроме того, перегрев и искрение контактов снижают стабильность работы.
Инверторные стабилизаторы лишены механических контактов, благодаря чему их срок службы может превышать 10 лет при правильной вентиляции и умеренной нагрузке. Электронные компоненты подвержены старению, но изнашиваются значительно медленнее. При этом вероятность отказа резко снижается при использовании качественных конденсаторов и защищённых схем управления.
Для объектов с постоянной нагрузкой и ограниченным доступом к техническому обслуживанию предпочтительнее инверторные стабилизаторы. В условиях частого переключения и повышенной вибрации механические реле релейных моделей требуют регулярного контроля и возможной замены.
Совместимость с чувствительной бытовой и промышленной техникой
Инверторные стабилизаторы обеспечивают синусоидальное напряжение без скачков и искажений, что критично для оборудования с микропроцессорным управлением, медицинских приборов, систем контроля и высокоточной бытовой техники. Благодаря высокой частоте дискретизации (до 20 000 измерений в секунду) и плавному регулированию, они поддерживают напряжение в пределах ±1–2% от номинала, что соответствует требованиям к питанию электронных приборов класса А.
Релейные стабилизаторы, в отличие от инверторных, переключают обмотки трансформатора ступенчато. Это сопровождается кратковременными провалами и колебаниями выходного напряжения при каждом срабатывании реле. Такие изменения могут вызвать сбои в работе чувствительной техники, особенно там, где важна непрерывность и точность питания – например, в системах видеонаблюдения, 3D-принтерах, котлах с цифровыми платами управления или лабораторном оборудовании.
Также важно учитывать задержку реакции. У релейных устройств она может достигать 10–20 мс, тогда как у инверторных – менее 1 мс. При подключении аппаратуры с импульсными блоками питания, которая резко реагирует на нестабильность входного напряжения, выбор инверторного типа предпочтительнее.
Для предприятий, использующих ЧПУ-станки, сервоприводы, телекоммуникационные шкафы или измерительные комплексы, рекомендуется применять инверторные стабилизаторы с функцией самодиагностики и защитой от перегрузок по всем фазам. Это снижает риск отказов и повышает срок службы дорогостоящего оборудования.
Ценовой диапазон и оправданность выбора для разных условий
Инверторные стабилизаторы обычно стартуют от 10 000 рублей и могут достигать 50 000 рублей и выше, в зависимости от мощности и функционала. Релейные стабилизаторы значительно дешевле – их стоимость варьируется от 3 000 до 15 000 рублей.
При выборе следует учитывать конкретные условия эксплуатации и требования к качеству стабилизации:
- Для бытовой техники средней и низкой чувствительности (например, освещение, насосы, бытовые электроприборы) релейные стабилизаторы обеспечивают приемлемый уровень защиты при ограниченном бюджете.
- Для чувствительного оборудования (компьютеры, аудио- и видеотехника, медицинские приборы) оправдана инвестиция в инверторные модели, поскольку они обеспечивают более точное и плавное регулирование напряжения, снижая риск повреждений и сбоев.
- При нестабильном напряжении с частыми и резкими перепадами инверторные стабилизаторы демонстрируют устойчивость и меньший уровень искажений выходного сигнала, что важно для промышленного и лабораторного оборудования.
- Для объектов с ограниченным энергопотреблением инверторные модели выгодны за счет низкого энергопотребления в режиме ожидания и плавного переключения, что снижает расходы на электроэнергию в долгосрочной перспективе.
Релейные стабилизаторы оптимальны для условий с относительно стабильной сетью и ограниченным бюджетом, где резкие скачки напряжения маловероятны. Выбор должен базироваться на балансе между стоимостью устройства, степенью защиты оборудования и частотой нестабильности электросети.
Вопрос-ответ:
В чём принципиальное отличие работы инверторного стабилизатора от релейного?
Инверторный стабилизатор преобразует напряжение с помощью электронного преобразователя, формируя синусоидальный сигнал с точной регулировкой, что обеспечивает плавное и стабильное питание. Релейный стабилизатор работает по механическому принципу переключения обмоток трансформатора через реле, что приводит к ступенчатой регулировке и некоторым скачкам напряжения при переключениях.
Какие виды техники лучше подключать к инверторному стабилизатору, а какие — к релейному?
Для оборудования с чувствительной электроникой и требовательным питанием, например, компьютеров, медицинских приборов или современных телевизоров, рекомендуется использовать инверторные стабилизаторы. Они обеспечивают более точное и плавное напряжение без помех. Релейные устройства подойдут для менее требовательных приборов, таких как бытовая техника с простыми электродвигателями, где небольшие скачки напряжения не критичны.
Как влияет скорость реакции стабилизатора на качество работы подключенных приборов?
Скорость реакции инверторного стабилизатора очень высокая — регулировка происходит практически мгновенно, без резких скачков. Это снижает риск повреждения чувствительной электроники и уменьшает вероятность сбоев в работе. Релейный стабилизатор переключается с некоторой задержкой, что может вызвать кратковременные колебания напряжения, негативно влияющие на стабильность работы некоторых устройств.
В каких ситуациях релейный стабилизатор может оказаться более выгодным выбором?
Релейный стабилизатор часто дешевле инверторного и при этом достаточно надежен для бытовых условий с относительно стабильным напряжением сети. Он подойдет для питания простых электроприборов, где точность и качество выходного сигнала не играют ключевой роли. Если задача — бюджетное решение для защиты техники при небольших перепадах, релейный стабилизатор может стать рациональным выбором.
Какие факторы влияют на износ инверторных и релейных стабилизаторов при длительной эксплуатации?
В инверторных стабилизаторах износ связан в основном с работой электронных компонентов и вентиляторов охлаждения. Они имеют меньше механических частей, что снижает риск поломок. Релейные стабилизаторы используют механические реле, которые со временем изнашиваются из-за частых переключений, что ограничивает срок службы. При частых перепадах сети релейный стабилизатор быстрее выходит из строя по сравнению с инверторным.
