Метрическая и трубная резьба применяются в различных технических задачах, однако имеют принципиальные различия в конструкции и назначении. Метрическая резьба обозначается в миллиметрах и используется преимущественно в машиностроении. Она стандартизирована по ГОСТ 9150 и характеризуется углом профиля 60°, при этом диаметр указывается по наружному размеру резьбы.
Трубная резьба, напротив, измеряется в дюймах и применяется главным образом для соединения труб и фитингов. Её основное отличие – округлый профиль с углом 55°, соответствующий британскому стандарту BSP (British Standard Pipe). Наряду с геометрией важна и метрология: при одинаковом номинальном диаметре фактические размеры трубной резьбы меньше из-за особенностей обозначения, где диаметр указывается по условному проходу трубы, а не по наружной резьбе.
При подборе крепёжных элементов или соединений важно учитывать не только шаг и профиль резьбы, но и совместимость с посадочными местами. Несоответствие стандартов может привести к протечкам, повреждению резьбовых соединений и нарушению герметичности. Метрическая резьба не совместима с трубной без применения специальных переходников, поэтому при проектировании или ремонте важно точно определить тип соединения.
Ошибки при выборе типа резьбы особенно критичны в водопроводных, пневматических и гидравлических системах. Неправильный подбор может привести к преждевременному износу соединений или аварийным ситуациям. Поэтому понимание отличий между метрической и трубной резьбой необходимо как при разработке новых конструкций, так и при обслуживании существующего оборудования.

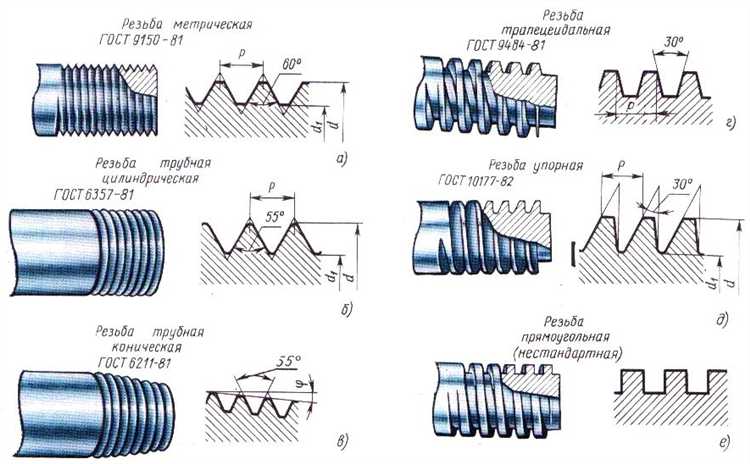

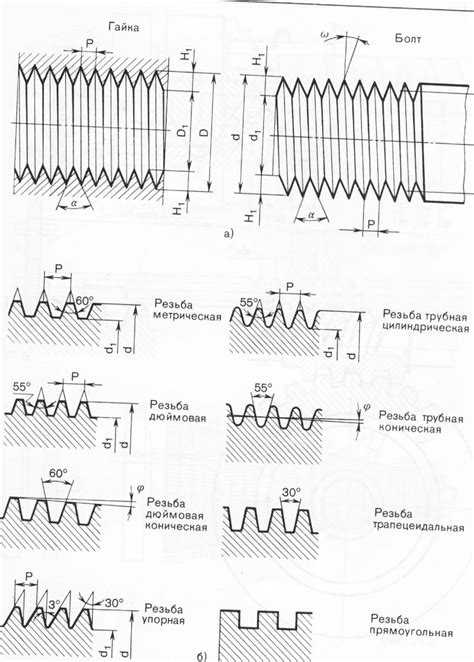

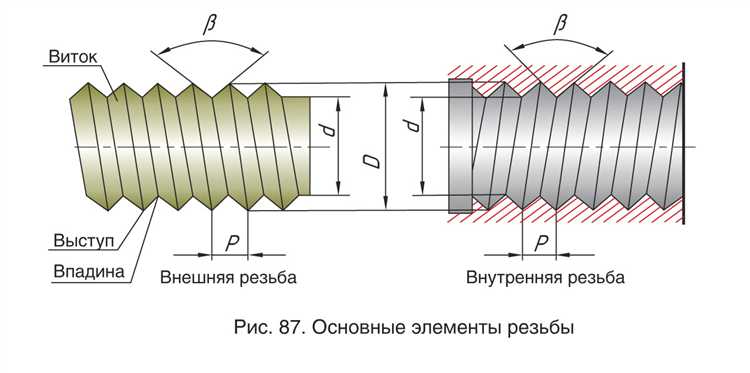

Чем отличается профиль метрической и трубной резьбы
Основное различие между метрической и трубной резьбой заключается в геометрии профиля. У метрической резьбы профиль треугольный с углом при вершине 60°, а у трубной – также треугольный, но с углом 55°. Эта разница влияет на параметры зацепления и герметичность соединения.
У метрической резьбы вершины и впадины профиля имеют плоскую форму. Это снижает концентрацию напряжений и подходит для соединений, рассчитанных на прочность. В трубной резьбе вершины и впадины скруглены – такая форма лучше герметизирует соединения, особенно при использовании с герметиком или льном, что важно при транспортировке жидкостей и газов.
Глубина профиля у трубной резьбы меньше при одинаковом наружном диаметре, что обуславливает большую толщину стенки трубы при нарезании. Это увеличивает прочность и уменьшает риск повреждения резьбы при монтаже. Метрическая резьба чаще применяется в машиностроении, трубная – в сантехнике и системах водоснабжения.
Следует учитывать, что резьбовые профили не взаимозаменяемы: метрическая и трубная резьбы несовместимы по форме профиля, углу и геометрии, даже если шаг и диаметр кажутся схожими.

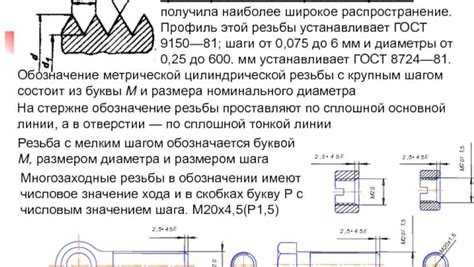

Как обозначаются метрическая и трубная резьбы на чертежах
Метрическая резьба на чертежах обозначается латинской буквой «М», за которой следует номинальный наружный диаметр в миллиметрах и, при необходимости, шаг резьбы. Например, обозначение М10×1 указывает на метрическую резьбу с наружным диаметром 10 мм и шагом 1 мм. Если шаг стандартный (по ГОСТ 9150), его не указывают: М10.
Дополнительные параметры, такие как длина резьбы, указываются через знак «×». Например, М10×1×15 означает метрическую резьбу диаметром 10 мм, с шагом 1 мм и длиной 15 мм. Левая резьба обозначается добавлением буквы «LH» после основных параметров: М10×1 LH.

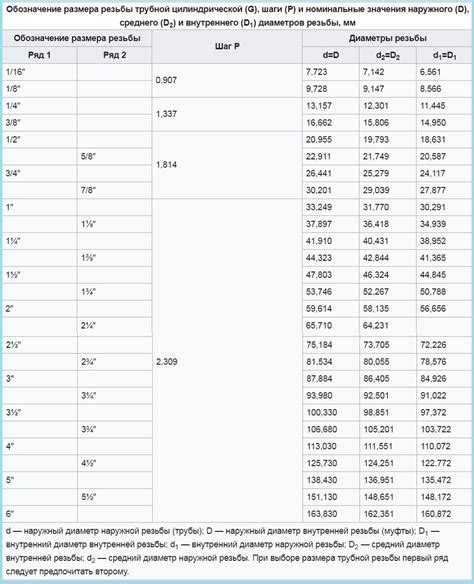

Трубная цилиндрическая резьба обозначается буквой «G», что соответствует стандарту ISO 228. После буквы указывается размер условного прохода в дюймах, например: G1/2. Это не реальный диаметр, а номинальное значение, связанное с внутренним проходом трубы. В обозначении не указывается шаг резьбы, так как он фиксирован и стандартизирован.

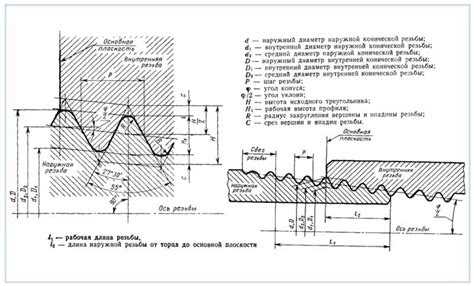

Коническая трубная резьба обозначается буквами «R» (наружная) и «Rc» (внутренняя). Например, R1/2 означает наружную коническую трубную резьбу с условным проходом 1/2 дюйма. Если соединение комбинированное (наружная коническая и внутренняя цилиндрическая), используется обозначение R1/2 – G1/2.
Важно указывать точные стандарты (например, ГОСТ, ISO или DIN) в технической документации, чтобы исключить неоднозначность. Без ссылки на стандарт обозначения могут быть интерпретированы неверно, особенно при международной кооперации.
Какие единицы измерения используются в метрической и трубной резьбе
Метрическая резьба обозначается и рассчитывается в миллиметрах. Диаметр указывается как наружный, например, M10 означает резьбу с наружным диаметром 10 мм. Шаг резьбы также измеряется в миллиметрах, например, M10×1.25, где 1.25 мм – шаг между витками. Вся система основана на Международной системе единиц (SI), что делает метрическую резьбу универсальной в странах, использующих метрическую систему.

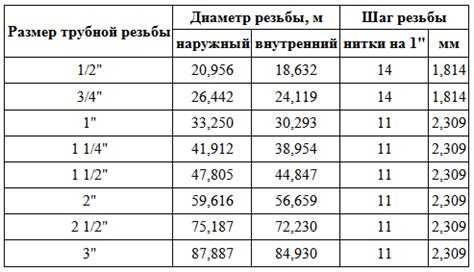

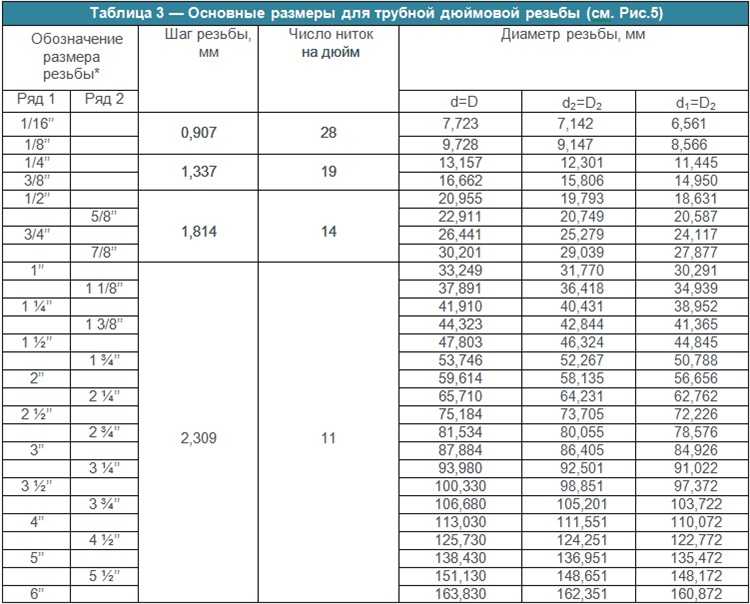

Трубная резьба, в отличие от метрической, опирается на дюймовую систему измерений. Основной параметр – условный проход трубы, обозначаемый в дюймах, например, G 1/2 или 1/2″ BSP. При этом фактический наружный диаметр резьбы не совпадает с числовым значением в обозначении. Например, резьба 1/2″ имеет наружный диаметр примерно 20,955 мм. Используется британская система единиц, которая не является десятичной, что требует особого внимания при пересчёте размеров.
Для проектирования и подбора деталей важно не путать единицы. Прямое сравнение размеров невозможно без перевода, так как шаг дюймовой резьбы указывается как количество витков на дюйм (TPI), а не в миллиметрах. Например, резьба 1/2″ BSP может иметь 14 витков на дюйм, что эквивалентно шагу около 1,814 мм, но это значение не указывается напрямую в обозначении.
При создании чертежей и подборе резьбовых соединений необходимо учитывать, какая система измерений используется в исходных данных. Несовместимость метрических и дюймовых единиц может привести к ошибкам при изготовлении деталей и при сборке, особенно в международных проектах.
Где применяется метрическая резьба, а где трубная
Метрическая резьба применяется в машиностроении, приборостроении, автомобильной промышленности и в производстве бытовой техники. Она используется для крепежных соединений, где требуется высокая точность, стабильность соединения и широкий выбор стандартных размеров. Такие резьбы можно встретить в болтах, винтах, шпильках и гайках, используемых в механических сборках и узлах.
Трубная резьба применяется в системах водоснабжения, отопления, газоснабжения и пневматики. Она предназначена для герметичного соединения труб, фитингов и арматуры. Чаще всего используется в сантехнических и инженерных коммуникациях, где важна плотность соединения под давлением. Британская трубная цилиндрическая резьба (G) используется для неразъемных соединений с уплотнением по прокладке, а коническая (R) – для соединений с герметизацией по резьбе.
Выбор типа резьбы зависит от назначения соединения: если требуется точная механическая фиксация – предпочтительна метрическая, если важно обеспечить герметичность в трубопроводной системе – используется трубная.
Как визуально определить тип резьбы на детали
Для отличия метрической резьбы от трубной на глаз необходимо обратить внимание на форму профиля, шаг, диаметр и маркировку, если она присутствует на детали. Визуальный осмотр при хорошем освещении и с применением лупы позволяет выявить характерные особенности каждого типа резьбы.
- Форма профиля: У метрической резьбы профиль треугольный с углом 60°, у трубной – тоже треугольный, но с углом 55°. Это можно определить при помощи шаблона профиля или при сравнении с эталоном.
- Внешний диаметр: У метрической резьбы наружный диаметр соответствует номинальному значению (например, M12 – диаметр 12 мм). У трубной резьбы номинальный диаметр меньше видимого наружного и отражает внутренний диаметр трубы. Например, G1/2″ визуально ближе к 21 мм.
- Шаг резьбы: Метрическая резьба имеет меньший шаг при том же диаметре по сравнению с трубной. Для оценки можно использовать резьбомер или просто визуально сравнить количество витков на одинаковом участке.
- Маркировка: На детали с метрической резьбой обычно стоит обозначение в формате «M10», «M8×1». Трубная резьба обозначается как «G1/4», «R3/8» и т.п.
Если необходимо точное определение, используют измерительный инструмент: резьбовые шаблоны, штангенциркуль, резьбомеры с профилем углов. Визуальный осмотр дает предварительное понимание, достаточное для грубой классификации в полевых условиях.
Подходит ли метрическая резьба к трубной – взаимозаменяемость
Метрическая резьба и трубная резьба имеют значительные различия в конструкции и предназначении, что влияет на их взаимозаменяемость. Метрическая резьба создается с углом профиля 60°, а трубная – с углом 55°. Эти особенности влияют на качество соединения и герметичность. Трубная резьба часто применяется для соединений, требующих надежности и устойчивости к давлению, тогда как метрическая используется для стандартных механических соединений.
Поэтому прямое использование метрической резьбы для трубных соединений обычно не рекомендуется. Несмотря на это, возможно использование переходников или адаптеров, которые учитывают различия в шагах резьбы и профиле. Важно, чтобы такие соединения соответствовали техническим требованиям, особенно в системах, где требуется высокая герметичность, например, в водоснабжении или газопроводах.
Для трубных соединений всегда следует использовать резьбы, предназначенные для данного типа, так как неправильный выбор может привести к утечкам или механическим повреждениям. В случае необходимости использования переходных элементов важно убедиться в их соответствии стандартам, чтобы избежать проблем с безопасностью и функциональностью системы.
Как выбрать резьбонарезной инструмент для метрической и трубной резьбы
Выбор резьбонарезного инструмента для метрической и трубной резьбы зависит от типа резьбы, материала детали и предполагаемых условий эксплуатации. Основные критерии для выбора инструмента включают его конструкцию, диаметр и шаг резьбы, а также тип резьбы – наружная или внутренняя.
Для резьбы с метрическими параметрами важным фактором является точность, так как она используется в машиностроении и других отраслях, где требуется высокая точность. Поэтому для этой резьбы подходят инструменты с тонкими и четко определёнными зубьями.
- Метрическая резьба: Рекомендуется использовать ручные и механические резьбонарезные станки, на которых можно установить соответствующие метчики и плашки для резьбы с шагом, соответствующим стандартам ISO.
- Трубная резьба: Трубные резьбы часто имеют другие параметры и предназначены для работы с трубами, поэтому для их нарезания требуется специальный инструмент, который выдерживает повышенные нагрузки и воздействие высоких температур.
Резьбонарезные станки и инструменты для трубной резьбы могут иметь особую конструкцию, например, для создания конусных резьб, что важно для герметичности соединений труб. Использование трубных плашек и метчиков позволяет создавать резьбу, обеспечивающую необходимое плотное соединение.
- Для нарезания трубной резьбы необходимо выбирать инструменты с усиленной конструкцией, так как они должны выдерживать значительные усилия при резке толстых и жестких материалов.
- Метрическая резьба может требовать использования тонких резцов, особенно для деталей с мелким шагом.
Важно учитывать, что резьбонарезной инструмент должен быть совместим с типом резьбы, а также с материалом детали, чтобы избежать износа инструмента и снизить время работы.
Резьбонарезной инструмент должен быть правильно выбран с учетом следующих параметров:
- Тип резьбы (метрическая, трубная, дюймовая и т. д.)
- Размеры детали (диаметр и длина резьбы)
- Материал, с которым предстоит работать (сталь, алюминий, пластик)
- Способ резки (ручной или механический)
Обратите внимание на качество инструмента, поскольку дешевые аналоги часто не обеспечивают необходимую точность и долговечность, что может привести к браку в соединениях. Лучше инвестировать в инструменты от проверенных производителей, которые гарантируют точность и долговечность.
Какие ошибки возникают при путанице резьб и как их избежать
Первая ошибка – использование неподходящего инструмента для нарезки резьбы. Например, для трубной резьбы используется инструмент с профильными углами, подходящими для герметичности, в то время как для метрической резьбы требуется инструмент с прямыми углами для точных соединений. Если использовать неправильный инструмент, это может привести к повреждению как детали, так и инструмента.
Вторая ошибка – игнорирование различий в номинальном диаметре. Метрическая резьба измеряется в миллиметрах, а трубная – в дюймах. При попытке использовать одну резьбу на месте другой можно столкнуться с проблемами при монтаже, так как они не будут точно совпадать по размеру.
Третья ошибка – недооценка важности проверки маркировки резьбы на деталях. На многих деталях указаны тип и размер резьбы. Без внимательной проверки можно ошибочно выбрать не тот вариант, что приведет к невозможности соединения или утечке при работе с трубами.
Для избежания ошибок важно заранее уточнять тип резьбы и использовать соответствующие инструменты и материалы. Рекомендуется всегда проверять маркировку и не забывать о стандартах, которые регулируют параметры резьбы. Это особенно важно в ответственных конструкциях, где точность соединения имеет решающее значение.
Вопрос-ответ:
Что такое метрическая резьба и чем она отличается от трубной?
Метрическая резьба — это тип резьбы, который характеризуется шагом, выраженным в миллиметрах, и используется в основном для соединения деталей, где точность размеров важна. Трубная резьба, в свою очередь, применяется для соединения труб и имеет специфику, учитывающую герметичность соединения. Основное отличие в том, что метрическая резьба используется в механике и машиностроении, а трубная — в сантехнических и других областях, где важно уплотнение соединений.
Какие инструменты подходят для нарезки метрической и трубной резьбы?
Для нарезки метрической резьбы обычно используются метчики и плашки, подходящие для конкретных диаметров и шагов резьбы. Для трубной резьбы применяют инструменты, такие как резьбонарезные станки с возможностью настройки на трубную резьбу, а также ручные резьбонарезы с подходящими насадками для труб. Инструмент должен быть точно подобран в зависимости от стандарта резьбы (например, BSP или NPT для труб).
Как правильно выбрать резьбу для соединения труб?
При выборе резьбы для труб важно учитывать диаметр трубы, тип материала и предназначение соединения. Для труб, работающих под давлением, чаще всего используют трубную резьбу с уплотнительными кольцами или фум-лентой для предотвращения утечек. Важно также учитывать стандарты резьбы (например, BSP, NPT), так как различия в этих стандартах могут привести к неправильному соединению и протечкам.
Можно ли использовать метрическую резьбу для трубных соединений?
Метрическая резьба не предназначена для использования в трубных соединениях, так как она не обеспечивает необходимого уплотнения, которое характерно для трубных резьб. Трубная резьба имеет особый угол и форму витков, которые позволяют создать герметичное соединение. Использование метрической резьбы для труб может привести к утечкам, поэтому для таких соединений следует выбирать только трубную резьбу с соответствующим профилем.
Как узнать, какая резьба используется на детали, если на ней нет маркировки?
Для того чтобы определить тип резьбы на детали, нужно обратить внимание на несколько факторов. Во-первых, измерьте диаметр и шаг витков с помощью штангенциркуля или микрометра. Для метрической резьбы шаг измеряется в миллиметрах между соседними витками. Для трубной резьбы измеряется наружный диаметр и проверяется угол наклона витков (обычно 55° или 60° для разных типов). Также можно использовать шаблоны для определения типа резьбы или сверлить в детале отверстие для подбора нужной плашки или метчика.
Какие основные отличия между метрической и трубной резьбой?
Метрическая и трубная резьбы отличаются по нескольким ключевым параметрам: шагу, профилю, предназначению и системе обозначений. Метрическая резьба имеет одинаковое расстояние между витками по всей длине и используется в основном для соединения деталей с прямыми гранями. Трубная резьба, наоборот, предназначена для соединений труб, имеет более сложный профиль (например, профиль с углом 55 градусов для резьбы по трубам и углом 60 градусов для метрической). Кроме того, трубная резьба часто используется с уплотнительными кольцами или пастами, чтобы предотвратить утечку, а метрическая — для крепежных соединений, где утечек нет. Также стоит отметить, что трубная резьба чаще имеет нестандартное обозначение по сравнению с метрической, где все параметры указаны по методу ISO.
