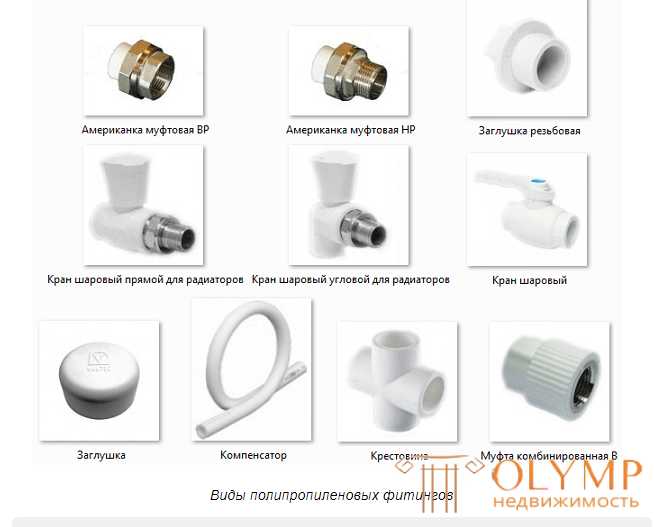

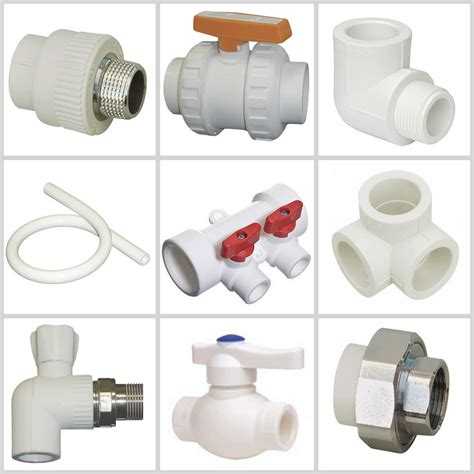

Полипропиленовые трубы диаметром 20 мм применяются в основном в системах холодного и горячего водоснабжения внутри помещений. Для соединения таких труб используются фитинги, выбор которых зависит от схемы разводки, типа соединения и условий эксплуатации. Размер 20 мм соответствует внешнему диаметру, внутренний диаметр при этом составляет около 13,4 мм при стандартной толщине стенки PN20.
Муфты – базовый вид фитингов для соединения двух труб одного диаметра. Варианты: прямая муфта, редукционная муфта (для перехода на другой диаметр), комбинированная муфта с внутренней или внешней металлической резьбой (например, для подключения к запорной арматуре).
Углы на 90° и 45° позволяют поворачивать направление трубопровода. Углы могут быть как стандартными, так и комбинированными – с резьбой. Такие фитинги применяются при обходе препятствий или при переходе с горизонтальной на вертикальную прокладку труб.
Тройники обеспечивают ответвление потока. Выпускаются в прямом и редукционном исполнении. Есть модели с внутренней резьбой на одном из отводов для установки сантехнического оборудования.
Переходы позволяют соединять трубы разного диаметра. При необходимости подключения 20 мм трубы к магистрали, выполненной из металла, применяются переходники с металлическими вставками – латунными или хромированными.

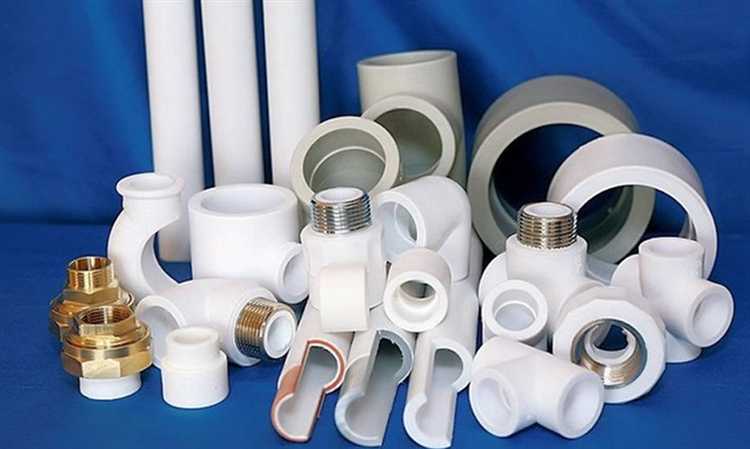

Фланцевые фитинги используются крайне редко в быту, но могут применяться при подключении к оборудованию с фланцевым соединением. Их использование требует болтового крепежа и уплотнительных прокладок.
Муфта полипропиленовая прямая используется для соединения двух отрезков труб одинакового диаметра. В случае с 20 мм трубами применяется стандартная муфта с внутренним диаметром 20 мм. Соединение выполняется при помощи термической сварки с использованием специального аппарата – паяльника для полипропиленовых труб.
Муфта комбинированная с внутренней резьбой применяется, когда требуется подключение пластиковой трубы к металлическому фитингу или к арматуре с наружной резьбой. Внутренняя резьба, как правило, латунная, обеспечивает прочное резьбовое соединение. Диаметр резьбы подбирается по месту – чаще всего используется ½ дюйма.
Муфта комбинированная с наружной резьбой позволяет подключить пластиковую трубу к элементам системы с внутренней резьбой. Этот вариант используется, например, при установке запорной арматуры. Для 20 мм труб подходит муфта с наружной резьбой ½ дюйма.
Ремонтная муфта предназначена для быстрого устранения утечек или повреждений на прямом участке трубы. Монтируется без сварки с использованием уплотнительных колец. Применяется в труднодоступных местах или при необходимости быстрого ремонта без демонтажа.
Муфта с переходом на другой диаметр используется при соединении 20 мм трубы с трубами большего или меньшего сечения. Например, муфта 20×25 мм позволяет соединить трубу 20 мм с трубой 25 мм. Переход осуществляется через сварку или комбинированное соединение, если один из концов резьбовой.
При выборе муфты необходимо учитывать не только тип соединения, но и рабочее давление, температурный режим, а также совместимость материалов в случае комбинированных решений.
Угловые фитинги: варианты поворота труб диаметром 20 мм
Для изменения направления трубопровода из полипропилена диаметром 20 мм применяются угловые фитинги. Они обеспечивают герметичный поворот без снижения пропускной способности. Конструкция подбирается с учётом угла поворота, типа соединения и условий эксплуатации.
- Угол 90° (угольники) – наиболее распространённый тип. Используется для прямого угла в трассе. Выпускается с раструбами под сварку или с наружной/внутренней резьбой для подключения к другим материалам.
- Угол 45° – применяется при необходимости обойти препятствие или изменить направление с минимальным гидравлическим сопротивлением.

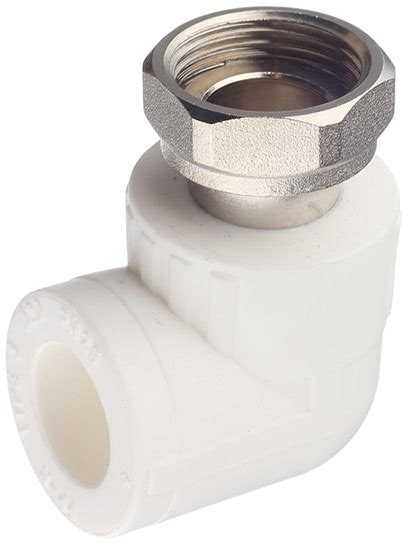

- Комбинированные угольники – один конец под сварку, второй – с резьбой (внутренней или наружной). Используются для подключения к металлическим элементам: кранам, коллекторам, резьбовым переходникам.
Все угловые фитинги для 20 мм труб изготавливаются из полипропилена марки PPR. При пайке соблюдают температурный режим 260–270 °C. Монтаж выполняется с выравниванием по оси, недопустимо смещение или перекос. При выборе резьбовых моделей учитывают давление в системе: латунные вставки предпочтительнее пластиковых. Для систем отопления подходят армированные модели с повышенной термостойкостью.
Тройники для разводки полипропиленовых труб 20 мм
Тройники применяются для организации ответвлений от основного трубопровода. Для полипропиленовых труб диаметром 20 мм доступны несколько типов тройников: равнопроходные, редукционные и комбинированные.
Равнопроходные тройники имеют все три выхода одинакового диаметра – 20 мм. Используются при параллельной разводке труб одинакового сечения. Монтаж выполняется методом раструбной сварки с использованием паяльника с насадками соответствующего диаметра.
Редукционные тройники имеют один из отводов меньшего диаметра, например, 20×20×16 мм. Применяются при подключении элементов системы с меньшим сечением, например, подводки к сантехнике. При выборе важно учитывать направление потока и минимизировать возможные гидравлические потери.
Комбинированные тройники оснащаются металлической вставкой с внутренней или наружной резьбой на одном из выходов. Например, тройник 20×20×½» используется для подключения шаровых кранов, счетчиков, фильтров. Резьбовые соединения уплотняются лентой ФУМ или паклей с пастой, избегая чрезмерного усилия, чтобы не повредить корпус.
При выборе тройника для труб 20 мм следует учитывать рабочее давление, соответствие классу трубы (PN20, PN25) и условия эксплуатации. Все соединения необходимо тщательно выверять по оси, чтобы избежать перекосов при пайке и исключить напряжение в системе.
Фитинги с переходом на резьбу: когда и какие использовать
Фитинги с переходом на резьбу применяют для соединения полипропиленовых труб диаметром 20 мм с металлическими элементами, оборудованием или арматурой с резьбовым соединением. Они обеспечивают надежный и герметичный стык при необходимости подключения к радиаторам, счетчикам воды, насосам и запорной арматуре.
Для труб 20 мм обычно используются переходники с наружной резьбой 1/2″ или 3/4″, что соответствует стандартам большинства сантехнических устройств. При выборе фитинга важно учитывать тип резьбы: чаще всего применяется метрическая или дюймовая резьба, а также вариант с конусной герметичной резьбой (например, BSP или GOST).
Оптимальным вариантом считаются комбинированные фитинги с металлической резьбовой вставкой из латуни или нержавеющей стали и полипропиленовым корпусом. Латунные резьбовые части выдерживают высокое давление и предотвращают повреждения резьбы при монтажных работах.
Использование уплотнительных материалов (ФУМ-лента или льняная пакля с пастой) обязательно для предотвращения протечек. Резьбовые фитинги следует затягивать вручную с последующим доворачиванием ключом на 1–2 оборота, чтобы избежать деформации пластикового корпуса.
Для перехода на внутреннюю резьбу применяются муфты с внутренней резьбой 1/2″ или 3/4″. Их используют, когда необходимо вставить металлический элемент с наружной резьбой. В местах частого демонтажа рекомендуются фитинги с разъемным соединением.
Выбор фитинга с переходом на резьбу зависит от задачи: для стационарных соединений подойдет классический переходник с наружной резьбой, а для временных или сервисных узлов – разъемный или с внутренней резьбой. Диаметр резьбы должен строго соответствовать подключаемому оборудованию для обеспечения надежности и долговечности системы.
Какие фитинги нужны для подключения к металлопластиковым системам

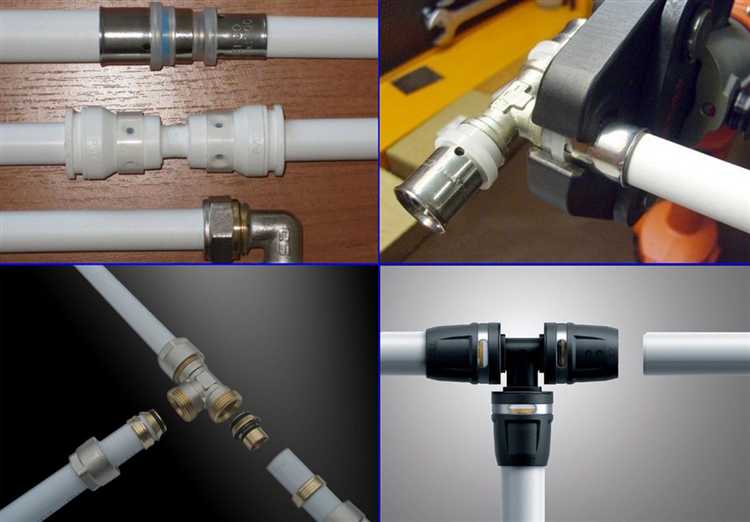

Для соединения полипропиленовых труб диаметром 20 мм с металлопластиковыми системами применяются специальные переходные фитинги. Чаще всего используются комбинированные соединители с внутренней или наружной резьбой, обеспечивающие герметичное стыковое соединение.
Оптимальным вариантом являются переходники с внутренней резьбой из латуни, устойчивой к коррозии и температурным нагрузкам, и полипропиленовой частью для пайки или сварки с ПП трубой. Для соединения с металлопластиком применяются обжимные фитинги или пресс-фитинги, обеспечивающие надежное и долговечное соединение без риска протечек.
При выборе переходника важно учитывать диаметр металлопластиковой трубы, чаще всего это 16 мм, поэтому переход должен быть с 20 мм ПП на 16 мм металлопластик. Для уплотнения резьбовых соединений рекомендуется использовать ФУМ-ленту или льняную прядь с уплотнителем, чтобы избежать протечек.
Необходимые виды фитингов для такого подключения: переходники комбинированные с резьбой, обжимные фитинги для металлопластика и гильзы для обжима. Установка требует аккуратного монтажа с использованием пресс-инструмента или пайки для ПП-труб и правильного уплотнения резьбовых соединений.
Температурные ограничения и выбор фитинга для горячей воды
Полипропиленовые трубы диаметром 20 мм предназначены для подачи горячей воды при температуре до 70 °C при постоянном давлении 1,0 МПа. Фитинги из стандартного полипропилена выдерживают максимальную температуру 80 °C, но при длительной эксплуатации при температуре выше 70 °C их прочность снижается, что повышает риск деформации и протечек.
Для систем с температурой воды выше 70 °C используют фитинги из полипропилена с добавлением минеральных наполнителей (PP-RCT), способные выдерживать температуру до 95 °C. Такие фитинги обладают повышенной устойчивостью к термическому воздействию и механическим нагрузкам.
При выборе фитингов для горячей воды важно учитывать их маркировку и сертификаты соответствия, подтверждающие пригодность к эксплуатации при высоких температурах. Рекомендуется использовать переходники и углы с армированием для уменьшения теплового расширения и увеличения срока службы соединений.
Использование фитингов без армирования или из обычного полипропилена в системах с температурой выше 70 °C приводит к быстрому старению материала и риску аварий. Для монтажа систем горячего водоснабжения оптимальны фитинги, рассчитанные на 90-95 °C, что гарантирует надежность и безопасность.
Вопрос-ответ:
Какие бывают основные виды фитингов для полипропиленовых труб диаметром 20 мм?
Для труб диаметром 20 мм используются несколько видов фитингов: муфты для соединения труб, тройники для ответвлений, угольники для изменения направления трубопровода, заглушки для перекрытия труб и переходники для соединения с другими материалами. Каждый тип фитинга выполняет конкретную функцию, что позволяет создавать надежные системы водоснабжения или отопления.
Чем отличаются муфты от тройников в системах из полипропиленовых труб 20 мм?
Муфта представляет собой фитинг для прямого соединения двух участков трубы одного диаметра, обеспечивая непрерывность трубопровода. Тройник, наоборот, используется для создания ответвлений, позволяя подключить дополнительный трубопровод под углом, обычно 90 градусов. Это важно при разводке системы, когда необходимо направить поток воды в несколько направлений.
Какие материалы используются для изготовления фитингов диаметром 20 мм и как это влияет на их характеристики?
Фитинги для полипропиленовых труб чаще всего изготавливают из самого полипропилена, что обеспечивает хорошую устойчивость к коррозии и химическим воздействиям. Иногда применяются усиленные варианты с добавлением стекловолокна для повышения прочности. Выбор материала влияет на срок службы, устойчивость к высоким температурам и давление, а также на возможность использования фитинга в различных системах, например, горячего водоснабжения.
Как правильно выбирать угольник для труб диаметром 20 мм, чтобы обеспечить надежное соединение?
При выборе угольника нужно учитывать угол поворота — чаще всего это 90° или 45°. Также важно обращать внимание на диаметр и способ соединения (пайка или компрессионное соединение). Для труб 20 мм лучше выбирать фитинги с точным совпадением по размеру, чтобы избежать протечек и слабых мест в системе. При монтаже важно соблюдать технологию пайки, чтобы получить прочное и герметичное соединение.
Можно ли использовать фитинги для 20 мм полипропиленовых труб в системах с горячей водой?
Да, многие фитинги для труб 20 мм предназначены для эксплуатации при температуре горячей воды, обычно до 70–95 градусов Цельсия. Однако следует выбирать модели, специально рассчитанные на повышенные температуры и давление, так как обычные фитинги могут не выдержать таких условий и потерять герметичность. Рекомендуется изучать технические характеристики каждого фитинга перед использованием в горячих системах.
Какие основные виды фитингов используются для полипропиленовых труб диаметром 20 мм?
Для полипропиленовых труб диаметром 20 мм применяются разные типы фитингов, которые помогают соединять участки труб или менять направление трубопровода. Среди самых распространённых — муфты (прямые соединения труб), угольники (для изменения угла на 90° или 45°), тройники (для ответвлений), переходники (для соединения труб разного диаметра или с металлическими элементами) и заглушки (для закрытия трубопровода). Каждый вид фитинга предназначен для определённой задачи и имеет особенности монтажа и эксплуатации.
