Правильный выбор кладочной смеси напрямую влияет на прочность, долговечность и устойчивость кирпичной конструкции. Условия эксплуатации – влажность, температурные перепады, особенности основания и тип кирпича – требуют точной подгонки состава раствора. Игнорирование этих факторов приводит к растрескиванию швов, усадке кладки и снижению теплоизоляции.
Для наружных стен в зоне с повышенной влажностью предпочтителен цементно-известковый раствор с соотношением 1:1:6 (цемент:известь:песок). Он обеспечивает устойчивость к выщелачиванию и обладает хорошей пластичностью. При работе зимой, когда температура опускается ниже 0 °C, необходимо использовать специальные противоморозные добавки, например, нитрит натрия или поташ, в сочетании с высокомарочным цементом не ниже М400.
При возведении перегородок и внутренних стен в сухих помещениях чаще применяется известковый раствор в пропорции 1:3 (известь:песок). Он обеспечивает удобную укладку, хорошо заполняет швы и сохраняет паропроницаемость. Однако его нельзя использовать в конструкциях, подверженных нагрузке или контакту с влагой.
Для кирпича с повышенной водопоглощаемостью, например, силикатного, требуется раствор с более жидкой консистенцией и увеличенным содержанием извести. При использовании полнотелого керамического кирпича важно следить за тем, чтобы раствор не был чрезмерно пластичным – это может вызвать осадку ряда.
Качество песка также критично: для большинства растворов необходим песок с модулем крупности 1,5–2,5 мм, без примесей глины. Использование некачественного песка резко снижает адгезию и прочность швов. Оптимальная подвижность раствора – от 9 до 13 см по стандартному конусу в зависимости от вида кладки (ручная или механизированная).

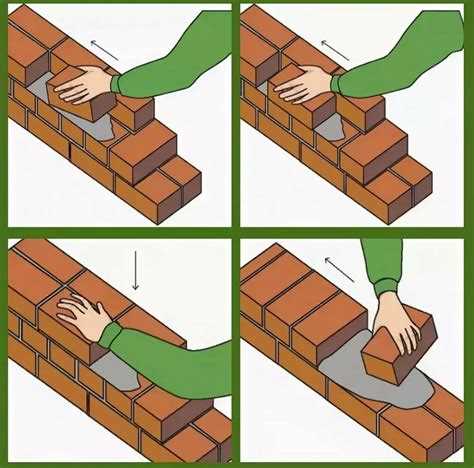

Как определить тип кирпича и подобрать соответствующую смесь
Для правильного выбора кладочной смеси необходимо точно определить тип кирпича, так как характеристики материала напрямую влияют на требования к раствору. Основные виды кирпича: керамический полнотелый, керамический пустотелый, силикатный и клинкерный. Каждый из них обладает разной плотностью, водопоглощением и теплопроводностью, что требует корректной настройки состава смеси.
Керамический полнотелый кирпич отличается высокой плотностью и низким водопоглощением (обычно 6–14%). Для него подойдут цементно-песчаные растворы марки М75–М100 с соотношением цемента к песку 1:4 или 1:5, в зависимости от нагрузки и условий влажности. Для наружной кладки целесообразно добавлять в раствор пластификаторы для повышения морозостойкости.
Керамический пустотелый кирпич требует смеси с меньшей подвижностью, чтобы избежать протекания в пустоты. Раствор рекомендуется делать более пластичным, с добавлением глины или извести, соотношение цемента к песку – 1:5 с включением 10–15% глины. Это обеспечит лучшее сцепление с кирпичом и предотвратит трещинообразование.
Силикатный кирпич обладает высоким водопоглощением (до 16%) и сравнительно малой прочностью на изгиб. При его использовании важна водоудерживающая способность раствора. Оптимален известково-цементный состав (1 часть цемента, 1 часть извести, 6 частей песка), особенно в условиях переменной влажности.
Клинкерный кирпич отличается высокой плотностью и крайне низким водопоглощением (менее 5%), что снижает адгезию обычных растворов. Для такой кладки применяются смеси на основе портландцемента марки не ниже М400, с добавками улучшенного сцепления (например, полимерные модификаторы). Соотношение компонентов: 1 часть цемента на 3–4 части мытого песка.
Перед началом кладки необходимо провести простой тест: капнуть воду на кирпич. Если впитывается за 1–2 секунды – кирпич пористый и требует смеси с высокой водоудерживающей способностью. Если капля держится дольше 5 секунд – нужен раствор с хорошей адгезией. Такой подход позволяет точно подобрать состав, соответствующий требованиям конкретного материала.
Какие растворы подходят для наружной кладки в холодном климате
Для наружной кладки в регионах с холодным климатом предпочтительны цементные и цементно-известковые растворы с пониженной водоцементной нормой и добавками, препятствующими замерзанию воды до начала твердения. Оптимальной считается марка раствора не ниже М50, с морозостойкостью от F35 и выше.
Цементные растворы на основе портландцемента марки не ниже М400 обладают высокой прочностью и устойчивостью к циклам замораживания и оттаивания. Добавление извести в пределах 10–20% от массы цемента улучшает пластичность без потери морозостойкости, при этом рекомендуется применять только гашёную известь.
При температуре воздуха ниже +5 °C обязательны противоморозные добавки: нитрит натрия, поташ (карбонат калия), хлористый кальций в строгом соответствии с дозировкой, не превышающей 2–4% от массы вяжущего. Эти добавки снижают температуру замерзания воды в растворе и ускоряют начальное твердение, что критично при кладке в холодное время.
Раствор должен обладать минимальной подвижностью (Пк2–Пк3) для снижения водонасыщения и повышения адгезии. В условиях ветров и низкой влажности необходимо контролировать время использования раствора после замеса – не более 1,5 часов. При этом вода для замеса должна быть температурой не ниже +15 °C, а песок – сухим, без наледи.
Для обеспечения стабильного результата на объекте рекомендуется использовать сухие кладочные смеси с антифризными компонентами, предназначенные специально для зимних работ. Такие смеси проходят контроль на морозостойкость и сохраняют заданные свойства в температурном диапазоне до –10 °C, при условии соблюдения технологии укладки.
Чем отличается смесь для цоколя от смеси для стен первого этажа
Смесь для кладки цоколя должна обладать повышенной прочностью, водонепроницаемостью и морозостойкостью, так как конструкция регулярно контактирует с грунтовыми водами, подвергается капиллярному увлажнению и циклам замораживания. Для таких условий оптимальны цементно-песчаные растворы с соотношением цемента к песку 1:3 или 1:2,5. Использование цемента марки не ниже М400 – обязательное требование. Добавление гидрофобизирующих компонентов и пластификаторов значительно увеличивает стойкость раствора к влаге.
Смесь для стен первого этажа эксплуатируется в более благоприятных условиях. Здесь допустимо использовать кладочные растворы на основе цементно-известковой или известково-глиняной основы, особенно в тёплом и сухом климате. Пропорции цемента могут быть ниже – например, 1:4 или 1:5. Преимущество таких составов – лучшая пластичность и адгезия, что упрощает работу и снижает вероятность появления трещин в швах при усадке конструкции.
Выбор конкретной смеси определяется не только назначением части здания, но и характеристиками кирпича, типом фундамента и климатической зоной. Для поризованных блоков и силикатного кирпича требования к составу различаются, поэтому недопустимо использовать один и тот же раствор без адаптации к условиям кладки.
Какие растворы использовать при кладке в жаркую и сухую погоду
При температуре воздуха выше +30 °C и низкой влажности требуется особый подход к выбору кладочного раствора. В таких условиях смесь быстро теряет влагу, что приводит к нарушению гидратации цемента и ухудшению прочности швов.
Оптимальный выбор – растворы с замедленным схватыванием. Для этого используют портландцемент с добавками типа ПЦ-Д20 или специальные пластифицирующие и удерживающие воду компоненты. Они снижают испарение влаги и продлевают рабочее время раствора до 1,5–2 часов.
Для жарких условий рекомендуется вводить в состав до 0,2% от массы цемента замедлители схватывания, например, лигносульфонаты или готовые комплексные добавки, предназначенные для летней кладки.
Желательно использовать известково-цементные или известково-глиняные растворы, так как они обладают большей водоудерживающей способностью. При этом соотношение компонентов подбирается так, чтобы раствор оставался пластичным минимум 1 час после приготовления.
Мелкий песок (фракцией 0,5–1 мм) обеспечивает более равномерное распределение влаги в массе раствора. Крупный заполнитель ускоряет пересыхание и снижает адгезию к кирпичу.
Вода для затворения должна быть холодной, с температурой не выше +20 °C, чтобы избежать преждевременного схватывания. Воду добавляют непосредственно перед началом работы, не оставляя раствор на открытом воздухе.
Перед укладкой кирпич рекомендуется обильно смачивать, особенно если он силикатный или сильно пористый – это предотвращает отток влаги из шва и снижает риск трещинообразования.
Раствор готовят небольшими порциями, не более чем на 20–30 минут работы. При перерывах масса обязательно укрывается влажной тканью или плёнкой для сохранения водного баланса.
Подбор смеси для кладки кирпича вблизи источников влаги
При возведении конструкций вблизи водоемов, канализационных шахт, подвалов с повышенной влажностью или участков с грунтовыми водами особое внимание следует уделять влагостойкости кладочной смеси. В условиях постоянного контакта с влагой стандартные цементно-песчаные растворы теряют прочность, подвергаются вымыванию и образуют трещины.
Для таких зон применяются составы с повышенной водоотталкивающей способностью и устойчивостью к капиллярному подъему влаги:
- Растворы на цементной основе с добавлением гидрофобизаторов (например, кремнийорганических соединений). Они препятствуют проникновению воды внутрь шва и снижают водопоглощение кладки.
- Цементно-известковые растворы с модифицированными добавками, повышающими пластичность и устойчивость к воздействию влажной среды.
- Готовые сухие смеси с указанием в маркировке класса W6 и выше – они обладают контролируемой водонепроницаемостью и подходят для подземных и прибрежных работ.
Ключевые параметры при выборе смеси:
- Водонепроницаемость – не ниже W6 для стен вблизи источников влаги, W8 и выше для фундаментов и подземных частей.
- Морозостойкость – минимум F50, особенно при сезонных колебаниях температуры и влажности.
- Адгезия к кирпичу – критична при использовании плотного керамического кирпича или клинкера.
Категорически не рекомендуются растворы с высоким содержанием глины или извести без модификаторов: они разрушаются под действием влаги, вызывают солеотложения и ухудшают внешний вид фасада. Также следует исключить использование добавок органического происхождения, не предназначенных для влажной среды.
Для повышения устойчивости швов дополнительно применяется поверхностная обработка гидрофобизаторами после завершения кладки. Это снижает капиллярное всасывание и защищает поверхность от биологических загрязнений.
Когда применять кладочные смеси с добавками и какие выбрать
Кладочные смеси с добавками необходимы при повышенных требованиях к прочности, водостойкости, морозостойкости и пластичности раствора. Применение таких смесей оправдано при кладке цокольных и подвальных этажей, фасадных стен, фундаментов, а также в условиях агрессивной внешней среды и нестабильной влажности.
Для улучшения морозостойкости добавляют специальные морозостойкие пластификаторы, которые снижают вероятность разрушения швов при многократных циклах замораживания и оттаивания. При кладке в условиях повышенной влажности используют гидрофобизаторы, обеспечивающие снижение водопоглощения кладки и препятствующие проникновению влаги.
Если требуется увеличить адгезию раствора к кирпичу, особенно при использовании гладких или силикатных кирпичей, применяют добавки на основе латексных или полимерных дисперсий. Эти добавки повышают эластичность и прочность сцепления.
Для ускорения схватывания и набора прочности в холодном климате используют ускорители твердения на основе хлоридов кальция (с осторожностью, чтобы избежать коррозии армирования) или специальные безхлоридные ускорители. В жаркую и сухую погоду рекомендуются пластификаторы с удерживающим влагу эффектом, позволяющие избежать растрескивания и обеспечить равномерное высыхание.
При выборе добавок важно учитывать совместимость с цементом и типом кирпича. Силикатный кирпич требует более нейтральных составов, не вызывающих химических реакций с поверхностью. Керамический кирпич допускает широкий спектр добавок при условии соблюдения пропорций.
Использование добавок должно быть дозированным. Избыточное их количество может привести к снижению прочности и ухудшению технологических характеристик раствора. Оптимальные пропорции указываются производителем и обычно составляют от 0,1% до 2% от массы цемента.
Как учитывать особенности фундамента при выборе кладочной смеси
Тип и состояние фундамента влияют на выбор кладочной смеси, так как от этого зависит сцепление, прочность и долговечность кладки.
- Материал фундамента: Для бетонных и железобетонных оснований подходят смеси с улучшенной адгезией, содержащие пластификаторы и латексные добавки. Они обеспечивают лучшее сцепление с гладкой поверхностью.
- Влажность основания: Если фундамент влажный или находится в зоне повышенной влажности, следует использовать смеси с водоотталкивающими добавками или гидрофобизаторами для снижения впитывания воды и предотвращения разрушения кладки.
- Морозостойкость: При эксплуатации фундамента в холодных климатических условиях выбираются морозостойкие кладочные растворы с добавками, повышающими устойчивость к циклам замораживания и оттаивания.
- Подвижность фундамента: Для фундаментов с возможной незначительной усадкой или вибрациями рекомендуется использовать эластичные смеси с пластифицирующими добавками, чтобы предотвратить появление трещин в кладке.
- Состав раствора: Для тяжелых оснований применяются смеси с высоким содержанием цемента (не ниже М400), обеспечивающие необходимую прочность. Для легких или пористых оснований допускаются более пластичные и менее жесткие растворы.
- Толщина слоя: При необходимости тонкого шва подбираются смеси с мелким гранулометрическим составом и повышенной пластичностью для равномерного нанесения и заполнения всех пустот.
Точное соблюдение технических характеристик и требований к смеси в зависимости от условий фундамента минимизирует риск разрушения кладки и увеличивает срок службы конструкции.
Вопрос-ответ:
Какие основные параметры нужно учитывать при выборе кладочной смеси для кирпича?
При подборе кладочной смеси важно учитывать тип кирпича, условия эксплуатации (влажность, температура), требования к прочности и морозостойкости. Для облицовочного кирпича нужны более пластичные смеси, чтобы избежать трещин, а для цоколя или фундамента — смеси с повышенной водонепроницаемостью и морозостойкостью. Также важна совместимость смеси с материалом кирпича, чтобы обеспечить хорошее сцепление и долговечность конструкции.
Можно ли использовать одну и ту же смесь для кладки внутренних и наружных стен?
Использование одной смеси для внутренних и наружных стен нежелательно. Наружные стены требуют смеси с повышенной устойчивостью к влаге и перепадам температур, часто с добавками для повышения морозостойкости. Внутренние стены могут обходиться более простыми составами с меньшими требованиями к стойкости, так как они защищены от агрессивных факторов среды.
Как влияет температура воздуха на выбор и использование кладочной смеси?
При кладке в холодных условиях рекомендуется применять смеси с противоморозными добавками или использовать специальные зимние растворы, которые позволяют проводить работы при отрицательных температурах без потери прочности. В жаркую и сухую погоду важна корректировка влажности смеси и ускорение гидратации цемента, чтобы избежать быстрого высыхания и образования трещин. Неправильный подбор смеси по температурному режиму снижает качество кладки и долговечность.
Какие виды добавок в кладочные смеси считаются наиболее эффективными для защиты от влаги?
Для повышения водостойкости кладочных растворов используют гидрофобизирующие добавки на основе кремнийорганических соединений, полимерные компоненты и латексы. Они уменьшают водопоглощение, при этом не ухудшая адгезию к кирпичу. Также добавки на основе силикатов способствуют созданию плотной и устойчивой к проникновению воды структуры в растворе, что особенно важно для кладки в условиях повышенной влажности или в цокольной части зданий.
Как подобрать смесь для кладки кирпича рядом с источниками влаги, например, возле фундамента?
При кладке рядом с источниками влаги необходимо использовать смеси с низкой водопроницаемостью и повышенной морозостойкостью. Обычно применяют цементно-песчаные растворы с гидрофобными добавками, которые предотвращают проникновение воды и защищают конструкцию от разрушения. Кроме того, следует обратить внимание на совместимость смеси с материалом кирпича и учитывать характер влажностного воздействия — постоянное или периодическое. Важно также обеспечить качественную гидроизоляцию и дренаж вокруг фундамента.
Загрузка...
