Флюс для пайки бура для чего

При пайке бура (твердого сплава на основе карбида вольфрама) к стальной державке возникают специфические трудности: окисление поверхностей, плохое смачиваемое поведение припоя и неравномерный нагрев. Без флюса вероятность дефектов соединения возрастает кратно, особенно при использовании высокотемпературных припоев на основе меди или серебра.

Флюс обеспечивает удаление оксидных пленок с поверхности бура и державки, предотвращает повторное окисление в процессе нагрева и улучшает растекание припоя. В промышленной практике чаще всего применяются флюсы с содержанием фтористых и боросодержащих соединений, например, бура с борной кислотой, поскольку они активны в температурном диапазоне 700–1100 °C, подходящем для пайки ВК8, ВК10 и аналогичных марок твердого сплава.

При пайке бура к стали важно правильно подобрать тип флюса: для капиллярной пайки в зазор 0,05–0,15 мм подходят флюсы с умеренной вязкостью, не препятствующие капиллярному эффекту. При пайке на открытой поверхности – флюсы с повышенной активностью, способные стабильно защищать от окисления в течение всего времени нагрева. Применение неподходящего флюса приводит к образованию пор, снижению прочности шва и потере паяного соединения в процессе эксплуатации.

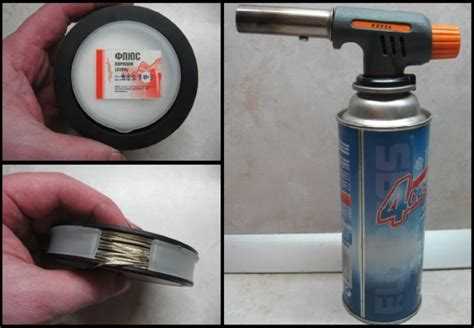

Использование флюса также критично при пайке в восстановительной среде, например, с применением газовых горелок. В этом случае флюс дополнительно выполняет функцию индикатора температуры: его изменение цвета или текучести помогает оператору визуально контролировать прогрев. Это особенно важно при пайке бура малых размеров, где перегрев может привести к выкрашиванию или растрескиванию сплава.

Как флюс предотвращает окисление при пайке бура

При нагреве бура до температур пайки (от 300 °C и выше) на его поверхности мгновенно образуется оксидная пленка, препятствующая смачиванию припоем. Флюс вступает в химическую реакцию с этими оксидами, растворяя их и предотвращая дальнейшее образование. Особенно это важно при пайке сталей, легированных хромом или никелем, где оксидные слои особенно устойчивы.

Хлорсодержащие и борофторидные флюсы эффективно удаляют оксиды железа Fe₂O₃ и Fe₃O₄, образующиеся на бурах, работающих в агрессивной среде. Использование активных флюсов с температурой активации ниже температуры плавления припоя обеспечивает мгновенную очистку поверхности еще до начала растекания припоя.

Кроме химической очистки, флюс создает барьер от кислорода воздуха. Вязкая пленка из флюса физически изолирует зону пайки, предотвращая повторное окисление металла в процессе нагрева. Особенно критично это при пайке бура в условиях повышенной влажности или при использовании тугоплавких припоев.

Для бура, подвергшегося коррозии, рекомендуется использовать флюсы с высоким содержанием фторидов, таких как KHF₂ или NaBF₄, которые эффективно удаляют пассивные слои. Перед нанесением флюса следует предварительно очистить бур механически – это снижает нагрузку на флюс и повышает качество соединения.

Роль флюса в улучшении сцепления припоя с поверхностью бура

Поверхность бура, особенно если он изготовлен из легированной стали, склонна к окислению даже при кратковременном контакте с воздухом. Оксидная пленка препятствует качественному смачиванию припоем, делая пайку нестабильной и ненадёжной. Флюс удаляет эту пленку за счёт химической реакции, обеспечивая чистый металл для адгезии припоя.

Для пайки бура с припоем на основе олова эффективно использовать активные флюсы, содержащие хлориды или органические кислоты. Они обеспечивают глубокую очистку и минимальное остаточное загрязнение, что критично при последующей эксплуатации инструмента под нагрузкой.

Температура пайки должна соответствовать диапазону активности флюса. При недогреве остатки оксидов могут частично сохраниться, при перегреве – флюс теряет активность до завершения смачивания. Оптимальная температура пайки для большинства активных флюсов составляет 280–320 °C.

Перед нанесением флюса рекомендуется механическая зачистка бура (наждачной бумагой или абразивным кругом). Это позволяет флюсу работать только с тонкой поверхностной пленкой, а не с грубыми загрязнениями. Правильная последовательность обработки: зачистка → обезжиривание → нанесение флюса → пайка.

Без флюса или при его недостаточном количестве пайка бура приводит к хрупкому соединению с пониженной механической прочностью. Флюс не только обеспечивает сцепление, но и предотвращает повторное окисление в процессе нагрева, формируя защитную атмосферу на микроскопическом уровне.

Как выбрать подходящий флюс для пайки бура разных сплавов

Выбор флюса зависит от материала бура и припоя. Для пайки буров из быстрорежущей стали (например, Р6М5) с латунным припоем (Л63, ЛС59-1) необходим активный флюс на основе хлористого цинка и аммония. Он эффективно удаляет окислы при температуре пайки 600–700 °C и не допускает перегрева рабочей части бура.

При пайке буров из твердого сплава (ВК8, Т5К10) применяют припои с содержанием серебра (например, ПСр-45), поэтому флюс должен быть менее агрессивным, но термостойким. Рекомендуется использовать борофторидные флюсы, устойчивые к температуре до 800 °C. Они обеспечивают смачиваемость твердых сплавов и не вызывают коррозии стальных частей инструмента.

Если бур состоит из нескольких сплавов, флюс выбирают по наименее смачиваемому металлу. Например, при пайке стали с карбидом вольфрама выбирается состав, рассчитанный на работу с карбидом. Важно, чтобы флюс не вступал в химическую реакцию с припоем и не оставлял трудноудаляемые остатки. После пайки остатки флюса удаляют в горячей воде с аммиаком или механически, чтобы исключить разрушение пайки со временем.

При работе с флюсами следует учитывать их гигроскопичность и срок хранения. Увлажнённый или устаревший флюс теряет активность и ухудшает качество соединения. Хранят флюс в герметичной таре, вдали от влаги и источников тепла.

Почему важно удалять остатки флюса после пайки бура

Остатки флюса после пайки бура представляют серьёзную угрозу как для долговечности инструмента, так и для качества дальнейших работ. Даже если флюс кажется сухим и безвредным, его компоненты могут вступать в реакцию с окружающей средой, провоцируя коррозию и ухудшение контакта в месте пайки.

Причины обязательного удаления остатков флюса:

• Химическая активность. Большинство кислотных флюсов содержат галогены, которые даже после завершения пайки продолжают воздействовать на металл, вызывая его окисление и растрескивание пайки.
• Гигроскопичность. Флюсы активно впитывают влагу из воздуха, создавая условия для электрохимической коррозии. Особенно критично это при пайке буров с переходом на твёрдосплавные напайки.
• Механическая нестабильность. Остатки флюса могут отслаиваться, попадая в зону бурения. Это приводит к дополнительному износу и снижает точность реза.
• Нарушение теплоотвода. Флюс, оставшийся на поверхности, препятствует равномерному рассеиванию тепла в зоне пайки, что повышает риск локальных перегревов и деформаций.

Рекомендации по удалению:

1. Сразу после пайки, пока остатки флюса не затвердели, очистить бур мягкой латунной щёткой.
2. Использовать растворители: изопропиловый спирт, ацетон или специализированные промывки, подходящие для удаления неорганических остатков.
3. При работе с твёрдыми флюсами проводить финишную промывку в ультразвуковой ванне для удаления остатков из труднодоступных участков.
4. После очистки обязательно просушить инструмент при температуре не выше 80 °C для предотвращения конденсации влаги.

Своевременное удаление флюса значительно увеличивает срок службы бура, повышает надёжность пайки и предотвращает скрытые дефекты, способные проявиться уже при первых нагрузках в работе.

Влияние флюса на прочность паяного соединения бура

Флюс критически влияет на прочность паяного соединения бура за счёт предотвращения образования оксидной плёнки на поверхности металлов. Без эффективного удаления окислов припой не проникает в структуру основного материала, создавая слабое соединение, подверженное механическому разрушению при нагрузке.

Применение активного флюса (например, борофтористого аммония в сочетании с хлоридом цинка) обеспечивает надёжное смачивание твёрдосплавной пластины и стального основания бура. Это позволяет достичь прочности пайки на сдвиг до 150–180 МПа при правильной температурной обработке и выдержке.

Недостаточный или неправильно подобранный флюс приводит к образованию включений и пор в паяном шве. Такие дефекты снижают устойчивость соединения к вибрационным нагрузкам и термическому циклированию. В условиях бурения это выражается в преждевременном отслоении напайки при контакте с твёрдым грунтом.

Рекомендуется использовать флюс с температурой активации ниже температуры плавления припоя (например, около 450–500 °C для припоя ПСр-40), чтобы обеспечить своевременное очищение зоны пайки. Обязательна предварительная зачистка деталей до металлического блеска и равномерное нанесение флюса без излишков, так как избыток может вызвать коррозию в процессе эксплуатации бура.

Опытные производители напаек используют контролируемый режим пайки в защитной атмосфере или с локальной продувкой, что в сочетании с качественным флюсом обеспечивает надёжное соединение без трещин и потери прочности на протяжении всего срока службы инструмента.

Ошибки при использовании флюса при пайке бура и как их избежать

Частая ошибка – нанесение слишком большого количества флюса. Избыток приводит к образованию коррозийных остатков после пайки, которые снижают прочность соединения и требуют дополнительной очистки. Оптимальный слой флюса – тонкий и равномерный, покрывающий только зону пайки.

Еще одна ошибка – выбор неподходящего типа флюса. Для пайки бура предпочтительны флюсы с активными компонентами на основе канифоли или специальных кислот, способных эффективно удалять оксиды меди. Применение универсальных или кислотных флюсов без учета материала приводит к плохому смачиванию и ослаблению шва.

Недостаточный разогрев участка пайки при нанесении флюса снижает его активность и препятствует качественному сцеплению припоя. Рекомендуется предварительно прогревать бур до температуры, при которой флюс начинает активно работать, обычно около 250–300 °C, перед добавлением припоя.

Неудаление остатков флюса после пайки – распространенная ошибка. Химические соединения, остающиеся на поверхности, способствуют коррозии и ухудшают электропроводность. Рекомендуется очищать соединение изопропиловым спиртом или специальными растворителями сразу после остывания.

Использование старого или загустевшего флюса снижает его эффективность. Следует хранить флюс в герметичной упаковке при рекомендованной температуре и сроке хранения, чтобы сохранять активность компонентов.

Неправильный выбор способа нанесения – нанесение кисточкой с излишним нажимом или использование флюса в виде геля без равномерного распределения – приводит к неравномерной пайке. Для точности лучше применять дозаторы или капельное нанесение, контролируя количество.

Вопрос-ответ:

Зачем при пайке бура используют флюс?

Флюс помогает удалить окислы и загрязнения с поверхности металла, что улучшает сцепление припоя с бура. Без флюса припой плохо растекается, и соединение может получиться ненадежным.

Какие функции выполняет флюс при пайке бура?

Флюс способствует очистке поверхности от оксидной пленки, защищает металл от повторного окисления во время нагрева и улучшает смачивание припоя. Благодаря этим свойствам пайка получается качественной и прочной.

Можно ли паять бур без использования флюса? Какие могут быть последствия?

Теоретически паять можно, но без флюса окислы и грязь не удаляются, из-за чего припой плохо ложится. Это приводит к слабому соединению, возможному отслоению и снижению долговечности инструмента. Поэтому флюс значительно увеличивает качество и надежность пайки.

Как правильно подобрать флюс для пайки бура, и от чего это зависит?

Выбор флюса зависит от типа металла и условий пайки. Для бура обычно подходят кислотные или канифольные флюсы, которые эффективно удаляют окислы и не повреждают поверхность. Важно учитывать температуру плавления припоя и совместимость с материалом, чтобы добиться оптимального результата.
