Профильная труба – основной конструктивный элемент для большинства навесов, включая каркасы для автонавесов, террас и хозяйственных построек. Наиболее востребованы трубы прямоугольного и квадратного сечения, так как они обеспечивают устойчивость к изгибу и удобны при монтаже. Чаще всего применяются размеры 40×40 мм, 60×40 мм и 80×80 мм, в зависимости от расчётной нагрузки и типа навеса.
Для стоек и опор целесообразно использовать профильные трубы сечением от 60×60 мм и выше, толщиной стенки не менее 2 мм. Именно эта толщина позволяет выдерживать вертикальные и ветровые нагрузки без деформаций. Для стропильной части каркаса и продольных связей подойдут трубы меньшего сечения – например, 40×20 мм или 50×25 мм, при условии, что шаг между ними не превышает 1 метра.
Оптимальный материал трубы – конструкционная углеродистая сталь, чаще всего марка Ст3. Она хорошо сваривается, доступна по цене и подходит для цинкования или окраски. Для регионов с повышенной влажностью или резкими перепадами температур следует выбирать оцинкованные трубы или наносить антикоррозийное покрытие сразу после монтажа. Не рекомендуется использовать трубы с толщиной стенки менее 1,5 мм – они быстро теряют жёсткость под воздействием ветра и снега.
Правильный подбор сечения, толщины стенки и материала трубы позволяет избежать прогибов, перекосов и ускоренного износа конструкции. Игнорирование этих параметров – частая причина разрушения каркаса уже через 1–3 года эксплуатации, особенно в климатических зонах с сильными снеговыми нагрузками.
Какую форму сечения профильной трубы выбрать для навеса
Форма сечения профильной трубы напрямую влияет на её способность выдерживать нагрузку, сопротивляться изгибу и деформации. Для каркасов навесов чаще всего используются квадратные и прямоугольные сечения. Каждое из них имеет свои особенности, подходящие под разные условия эксплуатации.
- Квадратное сечение (например, 40×40 мм, 50×50 мм) отличается равномерным распределением нагрузки во всех плоскостях. Подходит для стоек, опор и узлов с многоплановой нагрузкой. Удобно при монтаже, особенно при симметричных конструкциях.
- Прямоугольное сечение (например, 40×20 мм, 60×30 мм) обеспечивает большую жёсткость в одной плоскости. Рационально использовать для продольных балок и ферм, когда основная нагрузка ориентирована вертикально. Применение труб с широким основанием снижает прогиб пролетов.
Круглые трубы используются редко, так как имеют худшую устойчивость к боковой нагрузке и сложнее в соединении с другими элементами конструкции. Их применяют в декоративных элементах, где нагрузки минимальны.
При выборе формы необходимо учитывать:

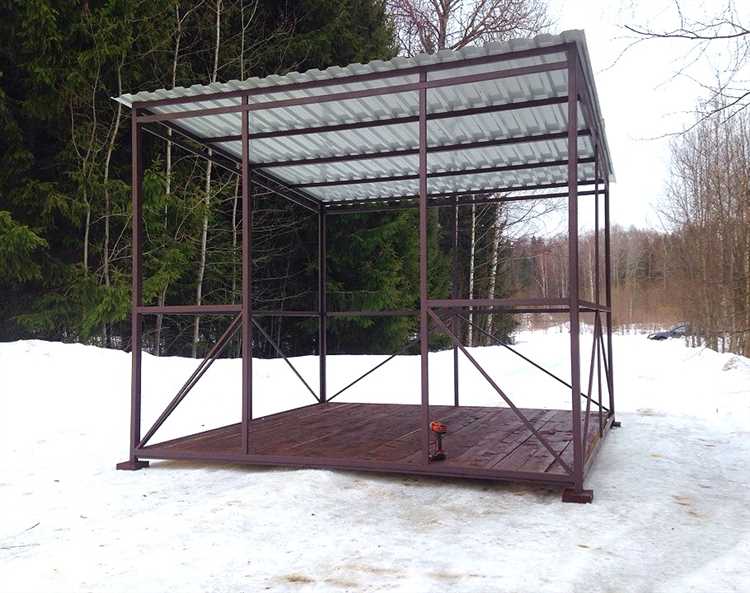

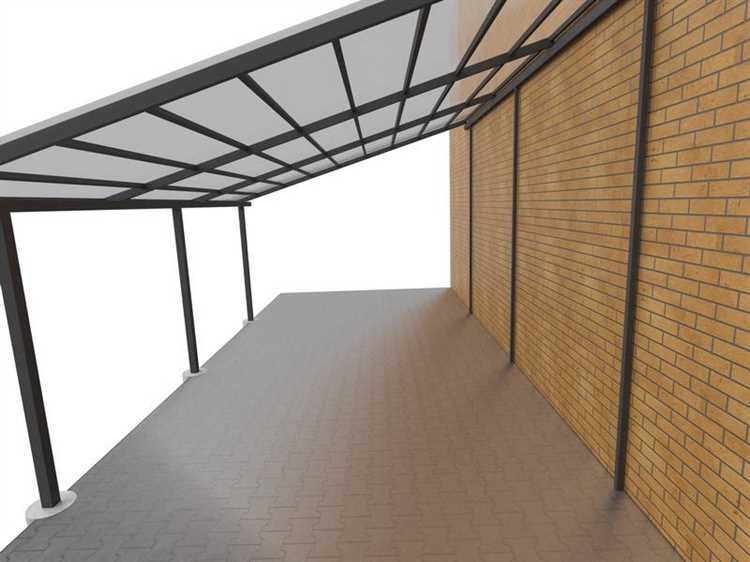

- Тип навеса (пристенный, отдельно стоящий, консольный).
- Расстояние между опорами и предполагаемую снеговую нагрузку в регионе.
- Технологию крепления элементов: квадратные и прямоугольные трубы легче сверлить, сваривать и соединять болтами без дополнительных переходников.
Для большинства стандартных навесов оптимальным решением станет комбинация квадратных труб для стоек и прямоугольных для перекрытий. Это позволяет добиться хорошей прочности при рациональном расходе материала.
Какая толщина стенки трубы подходит для разных типов навесов
Толщина стенки профильной трубы напрямую влияет на прочность и устойчивость конструкции. Для легких навесов, таких как декоративные козырьки над дверями или окнами, допустимо использовать трубы со стенкой 1,5–2 мм. Однако такие элементы не рассчитаны на высокие ветровые и снеговые нагрузки.
Для навесов средней категории – например, автомобильных или террасных – оптимальной считается толщина стенки 2–3 мм. При использовании трубы 60×40 мм с толщиной 2 мм навес выдерживает умеренные нагрузки при правильной системе опор. Если пролет превышает 3 метра или крыша поликарбонатная с высоким коэффициентом снегозадержания, следует использовать толщину 3 мм и выше.
Навесы большой площади, предназначенные для коммерческого использования, стоянок на несколько автомобилей или покрытия бытовых зон с высокими ветровыми нагрузками, требуют толщины стенки от 3 до 4 мм. При этом используется сечение 80×80 мм и более, особенно в регионах с суровым климатом.
При сварке профильной трубы с толщиной менее 2 мм увеличивается риск прожога металла, особенно при использовании ручной дуговой сварки. Для долговечности и устойчивости к коррозии также рекомендуется использовать трубы с гальваническим или порошковым покрытием, особенно если толщина приближена к минимальной допустимой для конкретной задачи.
Как рассчитать нагрузку на трубу с учётом снега и ветра
При проектировании навеса необходимо учитывать суммарную нагрузку от снега и ветра, которая будет действовать на профильные трубы. Ошибка в расчётах приводит к деформации или разрушению конструкции. Основные усилия определяются по нормативам СП 20.13330.2016 и СП 131.13330.2020.
Для точного расчёта нужно определить два вида нагрузок:
- Снеговая нагрузка – зависит от региона строительства и площади навеса;
- Ветровая нагрузка – зависит от высоты навеса, открытости местности и климатической зоны.
Снеговая нагрузка (S) определяется по формуле:
S = S0 × μ
S0– нормативная нагрузка для региона (от 0,8 до 5,4 кПа);μ– коэффициент формы (обычно 0,7–1,1 для скатных и плоских крыш).
Пример: для Москвы S0 = 1,8 кПа. При μ = 1 получаем нагрузку S = 1,8 кПа = 180 кг/м². Если навес имеет площадь 20 м², то общая снеговая нагрузка составит 180 × 20 = 3600 кг.
Ветровая нагрузка (W) рассчитывается по формуле:
W = W0 × k × c
W0– базовая скорость ветра в регионе (в диапазоне от 0,23 до 0,48 кПа);k– коэффициент высоты (1–1,6);c– аэродинамический коэффициент (для плоской крыши от 0,8 до 1,4).
Для той же Москвы при W0 = 0,3 кПа, k = 1,2 и c = 1,2 получим: W = 0,3 × 1,2 × 1,2 = 0,432 кПа = 43,2 кг/м².
Суммарная нагрузка на навес – это сумма снеговой и ветровой нагрузок: 180 + 43,2 = 223,2 кг/м². При площади 20 м² это составляет 223,2 × 20 = 4464 кг.
Чтобы определить, выдержит ли труба такую нагрузку, нужно рассчитать допустимый изгибающий момент и сравнить его с фактическим. Используйте момент инерции сечения (I) и сопротивление материала. Для прямоугольной профильной трубы:
M = q × l² / 8
M– изгибающий момент;q– равномерная нагрузка (в кг/м);l– пролёт между опорами (в м).
Если M меньше расчётного предела прочности трубы (определяется по ГОСТ 30245-2003), конструкция безопасна. Для пролётов свыше 3 м рекомендуется труба сечением не менее 60×60×3 мм из стали с пределом текучести от 235 МПа.
Всегда учитывайте запас прочности не менее 1,3–1,5 от расчётной нагрузки. При сложной архитектуре или нестандартных нагрузках проводите расчёт в инженерной программе или привлекайте конструктора.

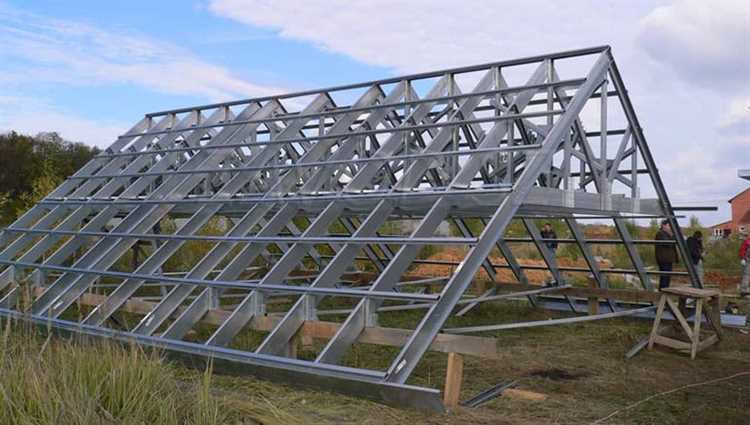

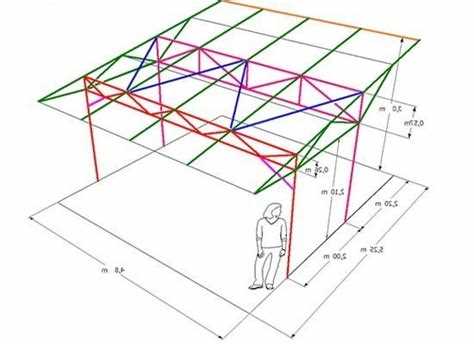

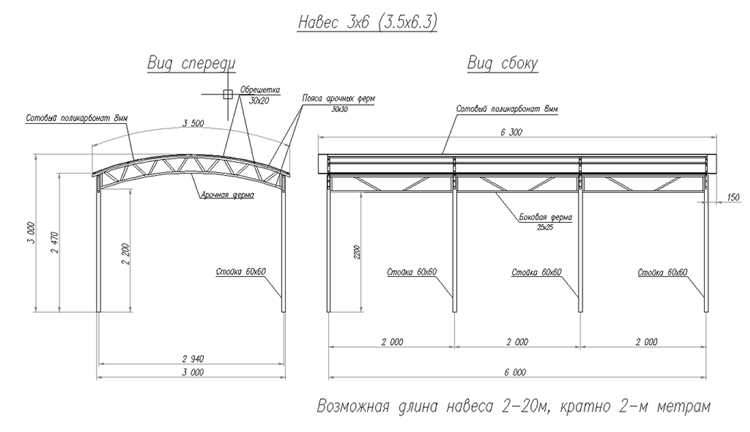

Какие размеры профильной трубы использовать для каркаса навеса
Размер профильной трубы напрямую зависит от предполагаемой нагрузки, пролёта и назначения навеса. Для опорных стоек каркаса, удерживающих основную нагрузку, оптимально использовать профиль 80×80 мм или 100×100 мм с толщиной стенки не менее 3 мм. Такие размеры обеспечивают устойчивость даже при значительной снеговой и ветровой нагрузке.
Для горизонтальных ригелей, соединяющих стойки, подойдут трубы 60×40 мм или 60×60 мм с толщиной стенки от 2 до 3 мм. Если расстояние между опорами превышает 3 метра, рекомендуется увеличить сечение до 80×40 мм для повышения жёсткости конструкции.
Для диагональных связей и вспомогательных элементов каркаса достаточно использовать трубу 40×20 мм с толщиной стенки 2 мм. Такие элементы обеспечивают пространственную жёсткость без перегрузки конструкции по весу.

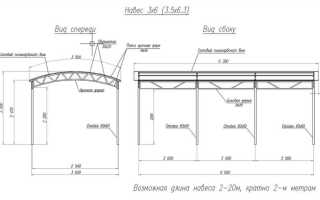

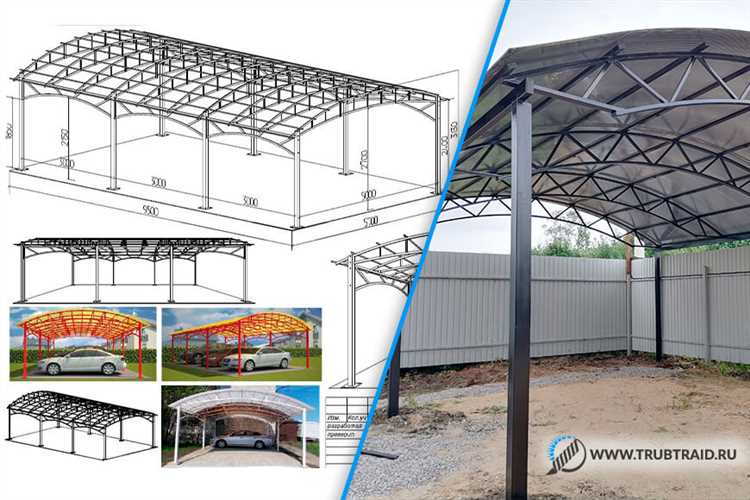

Если навес предназначен для автомобиля, особенно при длине более 4 метров, несущие элементы должны быть усилены: для стоек – от 100×100 мм, для балок – от 80×40 мм. При меньших размерах конструкции, например, для садового навеса, достаточно стоек 60×60 мм и ригелей 40×40 мм.
Из какого металла должна быть труба для устойчивости к коррозии
Для каркаса навеса, эксплуатируемого на открытом воздухе, оптимальными считаются профильные трубы из углеродистой стали с антикоррозийной защитой. Чаще всего используется сталь марки Ст3, которая сочетает прочность с доступной стоимостью. Однако без дополнительной обработки такая сталь подвержена коррозии уже через 1–2 года при отсутствии регулярного ухода.
Наиболее эффективный способ повышения устойчивости – горячее цинкование. Цинковое покрытие толщиной 80–100 мкм защищает трубу от влаги и агрессивных атмосферных воздействий сроком до 25 лет. При этом металл сохраняет свои механические свойства, а коррозия начинается лишь после полного разрушения слоя цинка.
Для регионов с повышенной влажностью и частыми осадками предпочтительны трубы из нержавеющей стали, например, AISI 304. Такой сплав устойчив к коррозии даже при наличии агрессивных примесей в атмосфере, но значительно дороже углеродистой стали.
В бюджетных проектах допустимо использование черной стали с полимерным или порошковым покрытием, при условии его равномерного нанесения и отсутствия повреждений. Поврежденные участки требуют немедленного восстановления антикоррозийного слоя, иначе начинается очаговая коррозия, приводящая к потере прочности конструкции.
Выбор металла должен учитывать не только климатические условия, но и планируемый срок эксплуатации навеса. Для конструкций с ресурсом более 15 лет целесообразно применять либо оцинкованную, либо нержавеющую трубу, исключая сырой прокат без защиты.
Как проверить геометрию и целостность трубы перед покупкой
Для выбора качественной профильной трубы важно провести проверку ее геометрии и целостности. Небольшие дефекты могут повлиять на долговечность навеса и безопасность конструкции.
Проверка геометрии трубы: Убедитесь, что труба имеет правильную форму сечения. Для этого измерьте длину сторон, если сечение квадратное или прямоугольное, или диаметр в случае круглого сечения. Все параметры должны соответствовать заявленным производителем. Для точности измерений используйте рулетку или штангенциркуль. Отклонения от нормы могут привести к трудностям при монтаже и снижению прочности конструкции.
Проверка целостности трубы: Оцените поверхность трубы на наличие трещин, вмятин или других повреждений. Любые дефекты, даже малозаметные, могут значительно снизить прочностные характеристики материала. Для этого внимательно осмотрите трубу вдоль всей длины, обратив особое внимание на места сварки и стыков. На этих участках могут быть скрытые дефекты, которые проявятся только под нагрузкой.
Использование контрольных методов: Для более точной проверки используйте ультразвуковые или магнитные дефектоскопы, которые могут выявить скрытые повреждения металла. Это особенно важно для труб, которые будут подвергаться высокой нагрузке.
Проверка толщины стенки трубы: Используйте микрометр для измерения толщины стенки. Толщина должна быть равномерной по всей длине трубы, отклонения могут свидетельствовать о нарушениях при производстве.
Проверка прямолинейности: Для труб большой длины важно убедиться, что они не имеют изгибов. Примените метод, при котором трубу укладывают на ровную поверхность, и измеряют высоту подъема в середине. Если труба изогнута, это может привести к неправильному монтажу и снижению прочности.
Перед покупкой профильной трубы важно убедиться, что все проверенные параметры соответствуют стандартам. Это обеспечит долговечность и надежность конструкции навеса.
Чем отличаются трубы для сварки и болтового соединения навеса
Выбор труб для сварки и болтового соединения зависит от особенностей конструкции навеса и предпочтений в методах монтажа. Важно понимать, что каждый способ соединения требует определённого типа трубы, чтобы обеспечить прочность и долговечность конструкции.
Трубы для сварки должны обладать высокой прочностью и хорошей свариваемостью. Чаще всего для этого используют стальные трубы с толстыми стенками, так как они могут выдержать высокие температуры, возникающие при сварке. Эти трубы не должны иметь крупных дефектов поверхности, так как это может повлиять на качество сварного шва. Также важно учитывать, что при сварке металлы могут терять свои свойства в местах соединений, поэтому использование качественного материала критично для избежания повреждений конструкции.
Трубы для болтового соединения обычно требуют меньших усилий при монтаже и допускают использование более лёгких труб с меньшей толщиной стенок. Такой подход подходит для временных или менее нагруженных конструкций, где скорость сборки и возможность демонтажа играют важную роль. Болтовые соединения часто используют для каркасных систем, где замена отдельных элементов может быть необходима. Эти трубы должны иметь подготовленные отверстия для болтов, что требует точности при производстве.
Основное отличие между трубами для сварки и болтового соединения заключается в их механических характеристиках и способах обработки. Для сварки важно, чтобы материал был устойчив к термическим воздействиям, а для болтового соединения – чтобы трубы легко соединялись и удерживали нагрузки, не подвергаясь повреждениям при монтаже или эксплуатации.
При выборе труб важно учитывать, какой метод соединения будет использоваться для навеса, чтобы обеспечить максимальную надёжность конструкции и её долговечность.
Вопрос-ответ:
Какие характеристики профильной трубы важны для устойчивости навеса к погодным условиям?
Для обеспечения надежности навеса необходимо учитывать несколько факторов. Первое – это материал трубы. Наиболее устойчивыми к коррозии являются трубы из оцинкованной стали или с дополнительным антикоррозийным покрытием. Второе – это толщина стенки трубы, которая напрямую влияет на прочность конструкции. Чем толще стена, тем больше нагрузку она может выдержать, включая воздействие ветра и снега. Также важно обратить внимание на форму сечения трубы, так как прямоугольные или квадратные профили могут лучше справляться с боковыми нагрузками.
Как правильно выбрать диаметр профильной трубы для навеса, чтобы конструкция была достаточно прочной?
Диаметр трубы зависит от нескольких факторов, включая размеры самого навеса, предполагаемую нагрузку и тип крыши. Например, для навеса средней площади (до 20 м²) для основных опор можно использовать трубы с диаметром от 40 до 50 мм. Если навес будет подвергаться сильным ветрам или дополнительной нагрузке (например, тяжелые осадки), рекомендуется выбирать трубы с диаметром от 50 мм и выше. Размеры должны быть рассчитаны в соответствии с проектом, с учетом нагрузки на конструкцию и условий эксплуатации.
Что выбрать для каркаса навеса: сварку или болтовые соединения? Какие преимущества у каждого метода?
Выбор между сваркой и болтовыми соединениями зависит от особенностей конструкции и ее предполагаемой эксплуатации. Сварка создаёт более жесткое соединение и обеспечивает максимальную прочность, но требует квалифицированного выполнения и может усложнить монтаж. Болтовые соединения легче монтировать и, при необходимости, разбирать, а также они обеспечивают некоторую гибкость в случае возможных ремонтных работ. В случае, если нужно быстрое и удобное соединение, болты будут лучшим выбором. Однако для больших конструкций и в условиях сильных нагрузок предпочтительнее сварка.
Какую форму сечения профильной трубы выбрать для каркаса навеса: круглая, квадратная или прямоугольная?
Выбор формы сечения зависит от того, какие нагрузки предстоит выдерживать конструкции. Квадратные и прямоугольные профили обеспечивают большую жесткость на изгиб, что делает их идеальными для вертикальных и наклонных опор. Такие трубы лучше подходят для больших навесов, где важна устойчивость к внешним силам, например, ветру. Круглая труба хорошо сопротивляется сжимающим и растягивающим нагрузкам, но менее устойчива к изгибу, поэтому используется для менее массивных конструкций. В целом, для каркаса навеса с большой площадью чаще используют квадратные или прямоугольные трубы, так как они более устойчивы к боковым нагрузкам.
