Снижение скорости вентилятора, подключённого к сети 220В, необходимо в тех случаях, когда его стандартная производительность превышает потребности по воздухообмену, вызывает шум или избыточное охлаждение. В большинстве бытовых и промышленных вентиляторов используются однофазные асинхронные двигатели с короткозамкнутым ротором, и изменение их оборотов требует особого подхода, поскольку прямое снижение напряжения может привести к перегреву и снижению ресурса.
Один из наиболее точных и безопасных методов регулировки – применение фазоимпульсных регуляторов на основе симисторов. Такие устройства позволяют варьировать напряжение на двигателе без сильного искажения формы сигнала. Однако для вентиляторов с конденсаторными двигателями важно учитывать, что не все модели корректно работают с фазовым регулированием – возможна вибрация или гул при низких оборотах.
Другой способ – установка автотрансформатора или тороидального трансформатора с переключением обмоток. Это позволяет обеспечить стабильное снижение напряжения без существенных потерь мощности и перегрева двигателя. Такой метод особенно эффективен в системах с постоянной нагрузкой и высокой чувствительностью к шуму.
Использование частотных преобразователей оправдано в случае работы с вентиляторами, оснащёнными асинхронными двигателями с вынесенными обмотками. Преобразователь позволяет плавно изменять частоту и, соответственно, скорость вращения, сохраняя крутящий момент и снижая энергопотребление. Однако его применение оправдано только при наличии соответствующего типа двигателя и необходимости точного регулирования в динамичных условиях.

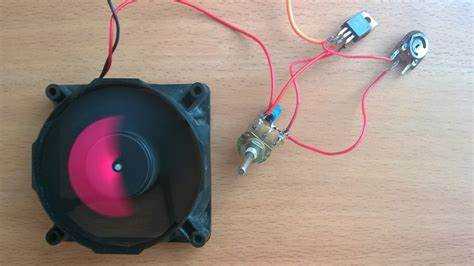

Регулировка скорости с помощью тиристорного регулятора
Тиристорный регулятор изменяет скорость вращения вентилятора за счёт фазоимпульсного управления – он срезает часть синусоиды переменного тока, снижая среднюю подаваемую мощность. Такой способ позволяет точно и плавно регулировать обороты асинхронного двигателя с короткозамкнутым ротором при малых и средних нагрузках.

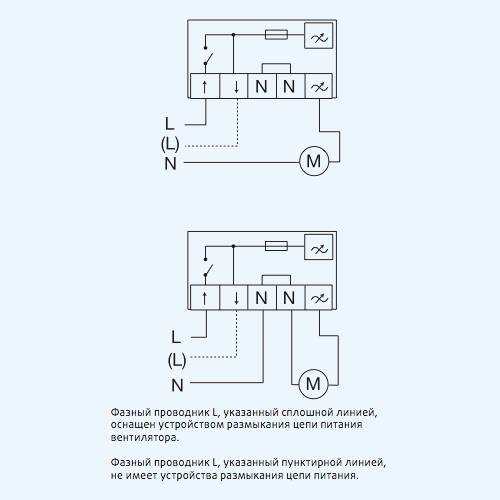

На практике тиристорные регуляторы устанавливаются между источником питания 220В и вентилятором. Подбор устройства должен учитывать номинальный ток вентилятора и тип применяемого двигателя. Для бытовых вентиляторов подходят модели на ток до 2 А, а для промышленных – до 10 А и выше.
Тиристорное управление эффективно работает с вентиляторами, у которых отсутствует пусковой конденсатор, или он малой ёмкости. В случае электродвигателей с мощным фазосдвигающим элементом возможны нестабильные обороты или шум. Для снижения паразитных шумов и вибраций рекомендуется использовать регуляторы с функцией «мягкого пуска» и фильтрацией гармоник.
При подключении важно соблюдать полярность, использовать экранированный провод и устанавливать устройство в вентилируемом корпусе, так как тиристоры нагреваются при работе. Допустимо использовать в одной схеме несколько вентиляторов, если их общая мощность не превышает возможности регулятора.
Недостаток тиристорного метода – возможность появления гудения вентилятора на низких оборотах и искажений питающей сети. В критичных случаях применяются симисторные аналоги с фазовым управлением и встроенной коррекцией формы сигнала.
Использование конденсатора для понижения оборотов
Подключение последовательно включённого неполярного конденсатора в цепь питания однофазного асинхронного вентилятора с короткозамкнутым ротором позволяет снизить подводимую мощность и, как следствие, уменьшить скорость вращения. Метод эффективен для вентиляторов с малой инерционностью и постоянной нагрузкой, где не требуется точная стабилизация оборотов.
Емкость подбирается экспериментально. Обычно используются конденсаторы с номиналом от 0,5 до 2 мкФ на напряжение не менее 400 В переменного тока. При увеличении ёмкости скорость уменьшается меньше, при уменьшении – больше. Однако слишком малая ёмкость может привести к неустойчивой работе двигателя и повышенному нагреву обмоток.
Для подключения используется последовательно соединённый с вентилятором конденсатор, включённый в фазный провод. При этом изменяется фазовый угол между током и напряжением, что приводит к снижению активной мощности. Данный способ не подходит для двигателей с встроенной электронной регулировкой или с фазным ротором.
Перед установкой следует убедиться в отсутствии конденсаторов в штатной схеме питания, чтобы не вызвать резонансных явлений. Для надёжности предпочтительно использовать металлоплёночные или полипропиленовые конденсаторы, специально рассчитанные на работу в цепях переменного тока.
Метод подходит для постоянной регулировки, но не позволяет гибко управлять скоростью. Для более точной настройки оборотов применяются ступенчатые переключатели с различными конденсаторами или сочетается с другими способами регулировки.

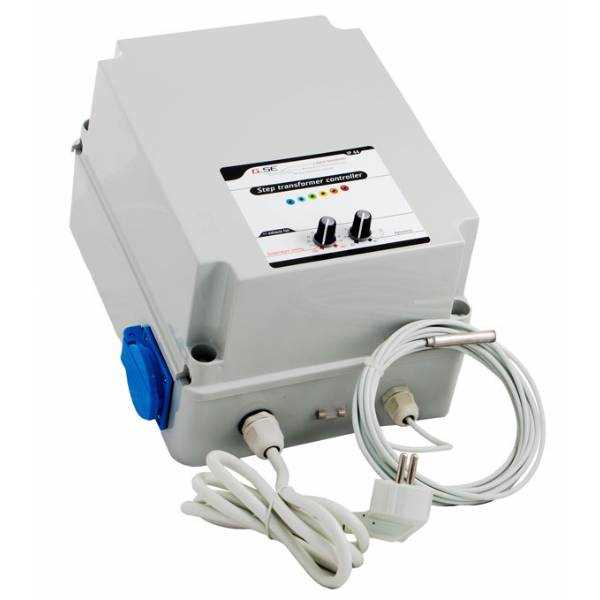

Снижение напряжения питания через автотрансформатор
Использование автотрансформатора позволяет точно регулировать напряжение, подаваемое на вентилятор 220В, без ухудшения формы сигнала. В отличие от резисторов или тиристорных схем, автотрансформатор снижает напряжение без генерации высокочастотных искажений, что особенно важно для вентиляторов с асинхронными двигателями.
При понижении питающего напряжения до 180–160 В скорость вращения вентилятора уменьшается пропорционально, при этом сохраняется стабильный крутящий момент на валу. Это особенно полезно для случаев, когда важно снизить уровень шума и энергопотребление без остановки вентиляции.
Для бытового применения подойдут компактные ступенчатые автотрансформаторы (ЛАТР) с допустимым током не менее номинального тока вентилятора. Подключение осуществляется через выход переменного напряжения, которое устанавливается вручную. Регулировка выполняется плавно – поворотом ручки регулировочного диска.
При выборе автотрансформатора следует учитывать запас по мощности не менее 20%. Например, для вентилятора мощностью 100 Вт рекомендуется использовать устройство с номинальной мощностью не менее 120 ВА. Важно обеспечить хорошую вентиляцию самого автотрансформатора, так как при длительной работе он выделяет тепло.
Недостатком метода является громоздкость и цена автотрансформатора по сравнению с другими способами регулировки. Однако в условиях, где критична стабильность работы и долговечность вентилятора, это решение является одним из самых эффективных.
Применение частотного преобразователя для асинхронных двигателей
Рекомендуется использовать преобразователи с векторным управлением без датчика (sensorless vector control), поскольку они обеспечивают стабильную работу на низких оборотах без установки энкодера. При подключении однофазного двигателя потребуется либо специализированный преобразователь с поддержкой однофазных нагрузок, либо замена мотора на трехфазный аналог.
Подключение: частотник должен устанавливаться ближе к двигателю для минимизации электромагнитных помех. Необходимо использовать экранированный кабель и заземление в точке питания. Нельзя подключать вентилятор через контакторы между преобразователем и двигателем – это приведет к выходу устройства из строя.
Настройка: нужно задать номинальные параметры двигателя (мощность, напряжение, ток, частота) в меню преобразователя. Частота вращения регулируется либо вручную с панели, либо по аналоговому входу или через Modbus/RS485. Допустимо установить ограничение минимальной частоты, чтобы исключить останов вентилятора.
Особенности: при понижении частоты снижается не только скорость, но и уровень шума вентилятора, что важно в жилых и офисных помещениях. КПД системы при этом остается высоким. Применение преобразователя экономически оправдано при мощностях от 200 Вт и выше.
Установка дополнительного сопротивления в цепь вентилятора
Для реализации используется мощный проволочный резистор с подходящей рассеиваемой мощностью и сопротивлением. Его подключают последовательно в цепь питания вентилятора. Основное требование – сопротивление должно обеспечивать нужное снижение напряжения без перегрева элемента.
- Номинал сопротивления подбирается экспериментально, начиная с 5–10 Ом при мощности не менее 20–50 Вт.
- Дополнительный резистор должен быть рассчитан на длительную работу при повышенной температуре.
- Монтаж выполняется в вентилируемом пространстве, исключающем контакт с легковоспламеняющимися материалами.
- Для защиты от перегрузки рекомендуется установка плавкого предохранителя перед всей цепью.
Метод подходит только для вентиляторов, не критичных к изменению крутящего момента. При значительном снижении напряжения двигатель может терять стабильность работы, особенно под нагрузкой.
Недостатки метода:
- Снижение КПД вентилятора из-за дополнительных потерь на резисторе.
- Постоянный нагрев элемента, требующий теплоотвода.
- Ограниченная регулировка – подходит лишь для одного или двух фиксированных уровней скорости.
Несмотря на простоту, способ эффективен для недорогих решений, где не требуется плавное управление и допускаются потери мощности.
Замена двигателя на маломощный аналог с меньшей скоростью вращения
Основные параметры для подбора:
| Параметр | Рекомендации |
|---|---|
| Мощность (Вт) | Выбирать двигатель с мощностью на 10–20% ниже номинальной, чтобы обеспечить меньшую скорость без перегрузок. |
| Число оборотов (об/мин) | Оптимально уменьшить скорость на 20–40% относительно оригинального двигателя для заметного снижения оборотов вентилятора. |
| Тип двигателя | Асинхронные однофазные двигатели с конденсатором запуска предпочтительнее для бытовых вентиляторов. |
| Напряжение питания | Должно совпадать с рабочим напряжением вентилятора, чаще всего 220В. |
Перед заменой важно проверить механическую совместимость нового двигателя с креплениями вентилятора и валом. Неправильное крепление или несоответствие размеров может привести к вибрациям и быстрому износу деталей.
После установки нового двигателя рекомендуется провести измерение потребляемого тока и температуры работы, чтобы исключить перегрев и подтвердить правильный подбор.
Замена двигателя с меньшей мощностью и числом оборотов обеспечивает стабильную работу вентилятора с уменьшенным уровнем шума и энергопотреблением, без необходимости изменения электрической схемы устройства.
Вопрос-ответ:
Можно ли снизить скорость вентилятора 220В, просто уменьшая напряжение питания?
Уменьшение напряжения питания приводит к снижению оборотов вентилятора, но этот метод подходит не для всех моделей. Асинхронные двигатели, широко применяемые в вентиляторах 220В, чувствительны к снижению напряжения: при понижении питающего напряжения мотор может перегреваться и работать нестабильно. В некоторых случаях уменьшение напряжения снижает эффективность вентилятора и может привести к быстрому износу двигателя. Поэтому перед применением такой меры стоит проверить характеристики конкретного вентилятора и предпочтительно использовать специальные устройства, такие как автотрансформаторы или регуляторы напряжения.
Как работает частотный преобразователь для регулировки скорости вентилятора 220В?
Частотный преобразователь изменяет частоту питающего напряжения, что позволяет управлять скоростью вращения асинхронного двигателя вентилятора. При снижении частоты уменьшается скорость вращения ротора, что напрямую снижает обороты вентилятора. Такой способ регулировки обеспечивает плавное и точное управление, позволяет поддерживать оптимальный режим работы двигателя без перегрева и повышенного износа. Однако установка частотного преобразователя требует дополнительных затрат и определенных знаний в области электрики.
Можно ли заменить двигатель вентилятора на более слабый для снижения скорости? Какие есть нюансы?
Замена двигателя на маломощный аналог — один из способов снизить скорость вращения вентилятора. Мотор с меньшей мощностью обычно имеет меньшее число оборотов или слабее крутящий момент, что приводит к снижению скорости вращения рабочего колеса вентилятора. Однако важно подобрать двигатель с подходящими техническими параметрами: размеры, крепления, тип и способ подключения, а также совместимость с нагрузкой. Неправильный подбор может привести к недостаточной производительности вентилятора или сокращению срока службы двигателя. Перед заменой рекомендуется проконсультироваться с техническим специалистом.
Как установка дополнительного сопротивления влияет на работу вентилятора 220В?
Включение дополнительного сопротивления в цепь питания вентилятора снижает напряжение, поступающее на двигатель, что ведет к уменьшению скорости вращения. Этот метод прост и дешев, но снижает общую энергоэффективность системы: часть энергии рассеивается в виде тепла на сопротивлении. Такой способ подходит для небольших нагрузок и кратковременного использования. Важно правильно подобрать сопротивление по мощности, иначе можно вызвать перегрев или нестабильную работу вентилятора. Для постоянной эксплуатации лучше использовать специализированные регуляторы скорости.
Можно ли использовать конденсатор для снижения оборотов вентилятора 220В и как это реализуется?
Конденсатор применяется в цепи пуска или работы двигателя для создания сдвига фаз, что влияет на скорость вращения вентилятора. В ряде случаев добавление или замена конденсатора позволяет немного снизить обороты мотора за счет изменения параметров электромагнитного поля. Однако такой способ не подходит для значительного снижения скорости и требует точного расчета емкости конденсатора, чтобы избежать снижения эффективности или повреждения двигателя. Обычно эту методику используют в двигателях с конденсаторным пуском или рабочим конденсатором, и внедряют её только после оценки электродвигателя и его схемы подключения.
Какие методы снижения скорости вентилятора 220В можно применить без замены самого двигателя?
Для уменьшения оборотов вентилятора 220В без замены двигателя часто используют регулировку напряжения питания с помощью автотрансформатора или резистора в цепи питания. Также применяют тиристорные регуляторы, которые изменяют форму и амплитуду питающего напряжения, снижая скорость вращения. Ещё один способ — установка частотного преобразователя, который меняет частоту сети, что позволяет точно управлять скоростью асинхронного двигателя. При этом важно учитывать параметры двигателя и вентилятора, чтобы обеспечить стабильную работу и избежать перегрева.
Можно ли снизить скорость вентилятора 220В с помощью подключения конденсатора и как это повлияет на работу двигателя?
Да, установка дополнительного конденсатора в цепь вентилятора иногда применяется для изменения фазовых сдвигов и уменьшения скорости вращения двигателя. Однако этот способ подходит только для двигателей с конденсаторным пуском или двигателей, рассчитанных на работу с конденсаторами. При неправильном подборе емкости конденсатора может снизиться эффективность работы вентилятора, появиться вибрации или повыситься нагрев двигателя. Поэтому важно точно рассчитывать параметры и проверять работу оборудования после установки.
